虚幻引擎5 GAS开发俯视角RPG游戏 P03-03 球形进度条

目标：通过UE5的UI，创建一个球形进度条

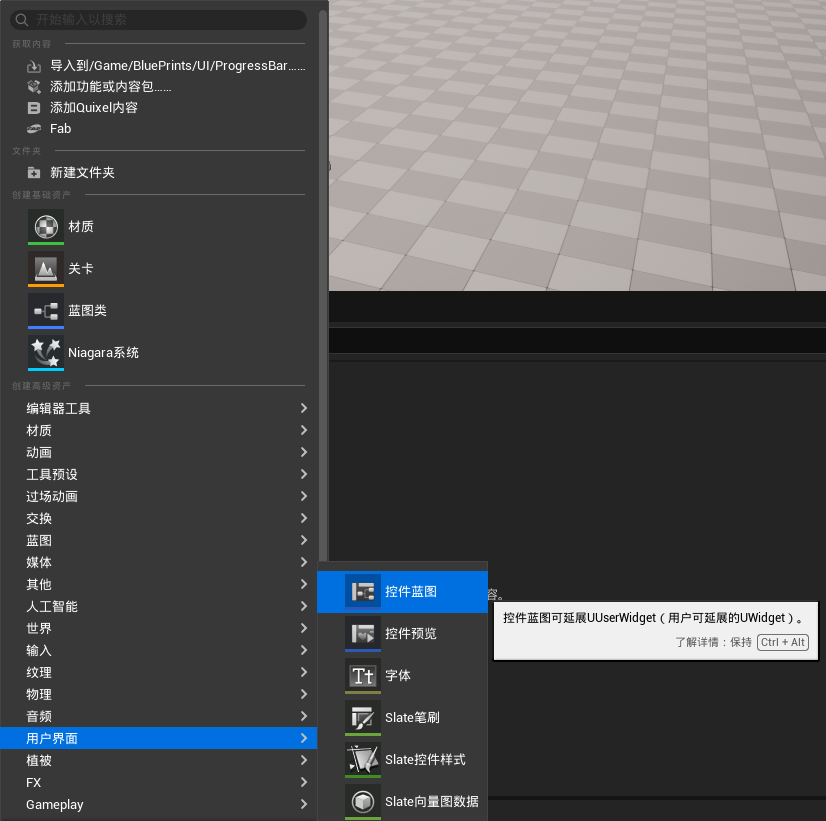

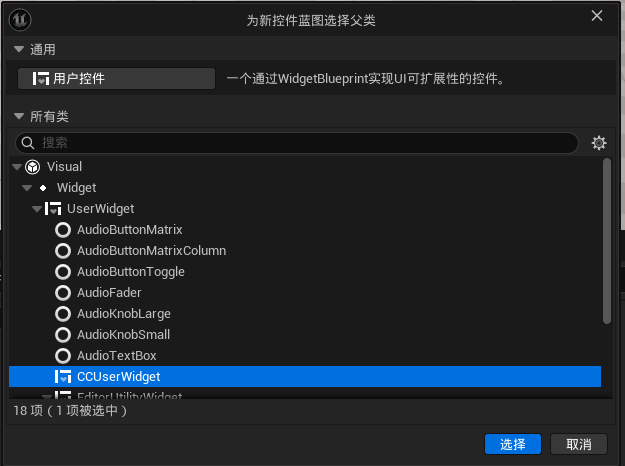

1.创建基础的球形进度条：WBP_GlobeProgressBar

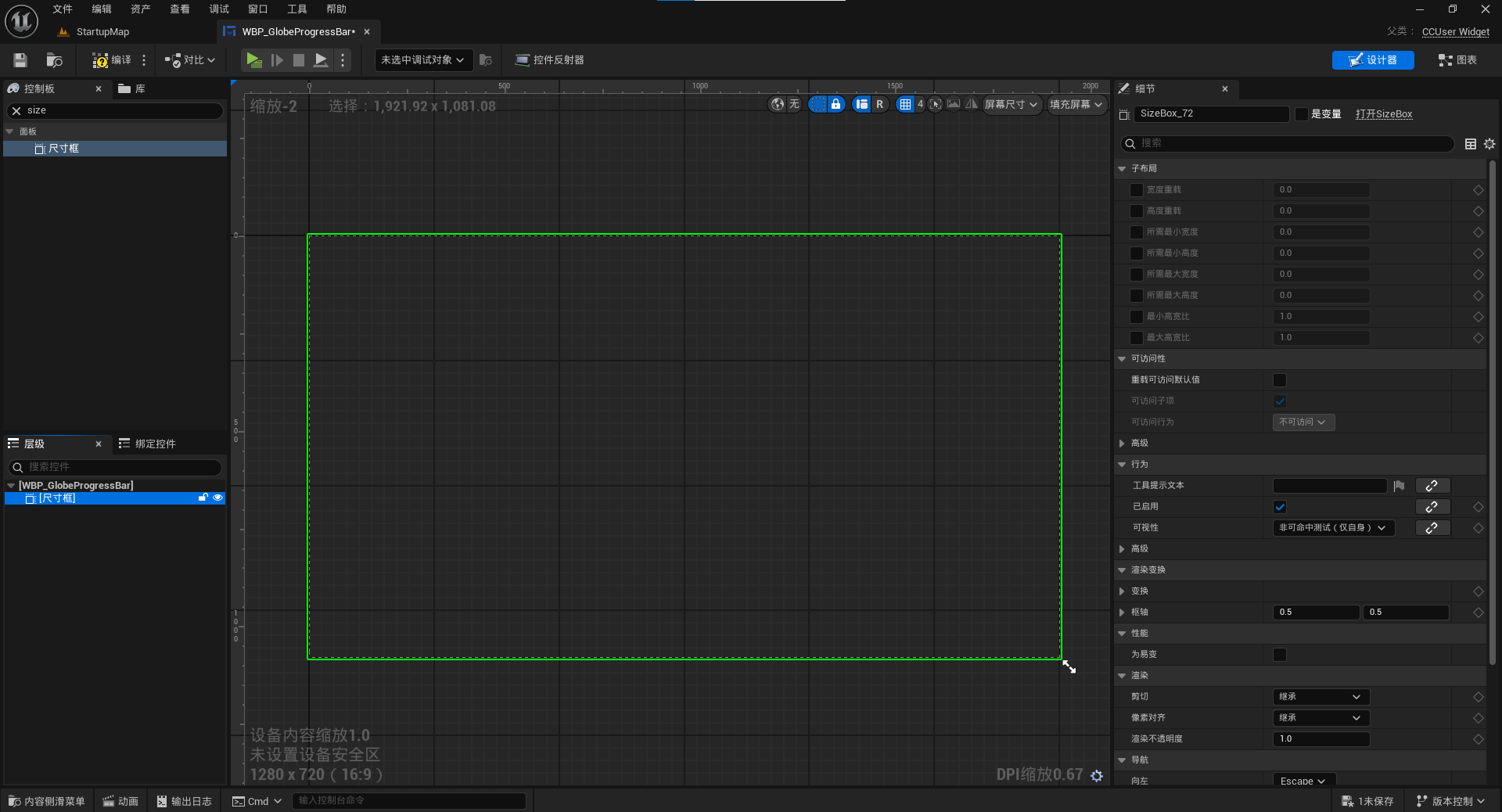

2.创建尺寸框：

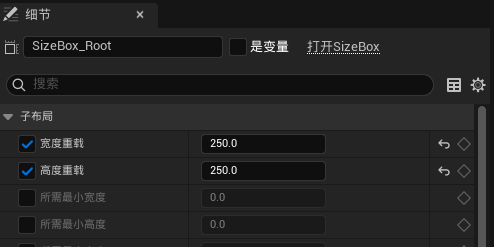

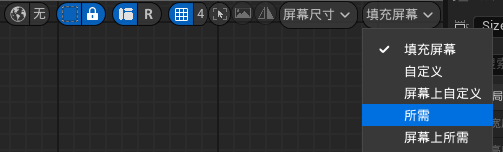

改成期望尺寸

点亮宽度、高度覆盖

转到图标界面

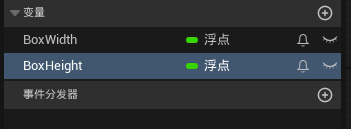

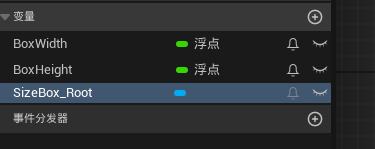

创建变量：

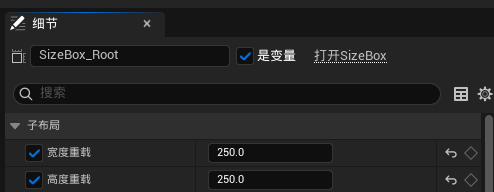

将SizeBox_Root设置成变量

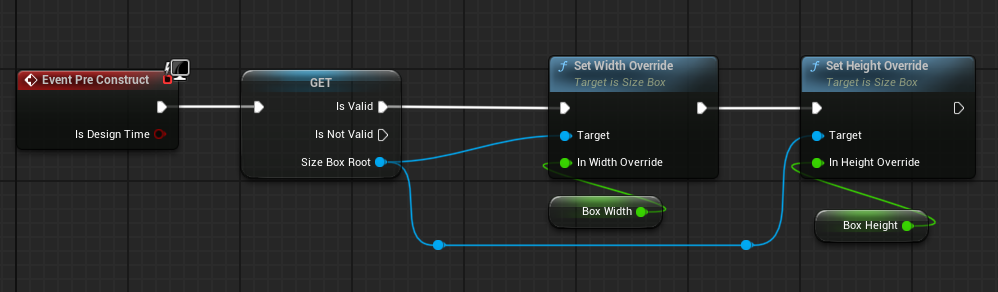

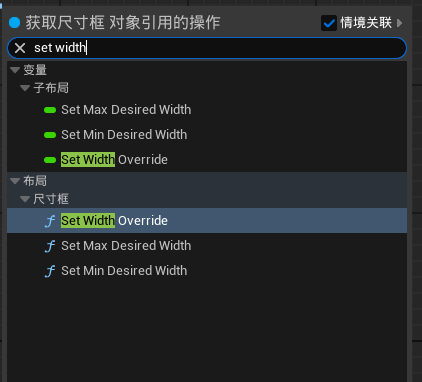

设置宽度和高度

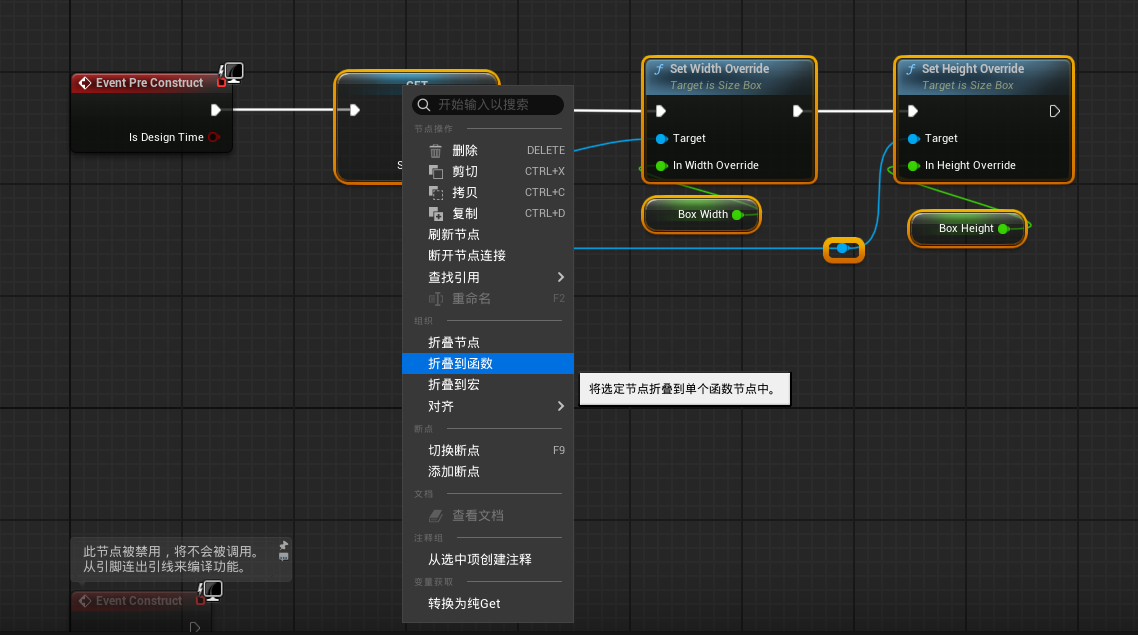

折叠成一个函数：UpdateBoxSize()

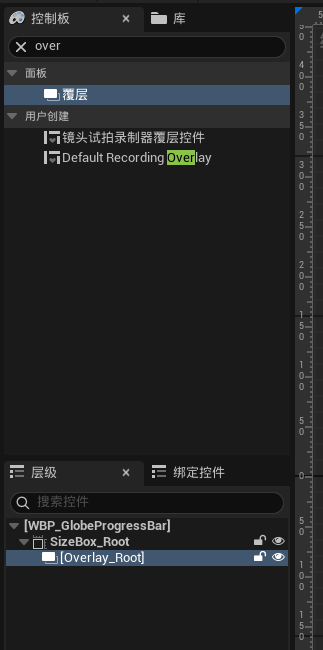

3.创建覆盖层

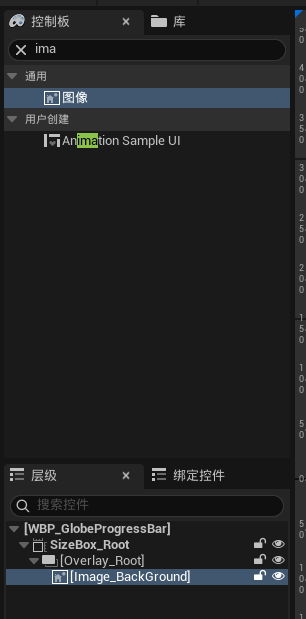

4.添加背景图片

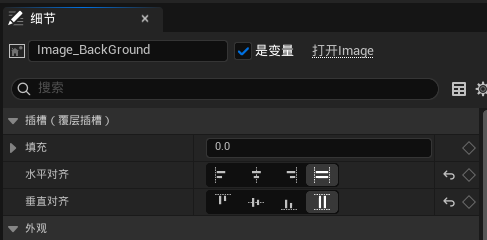

设置背景图片水平填充、垂直填充

背景图片设置成变量

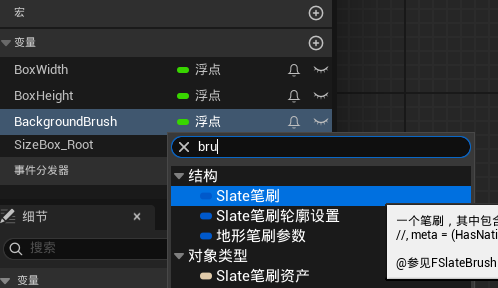

添加背景图片笔刷

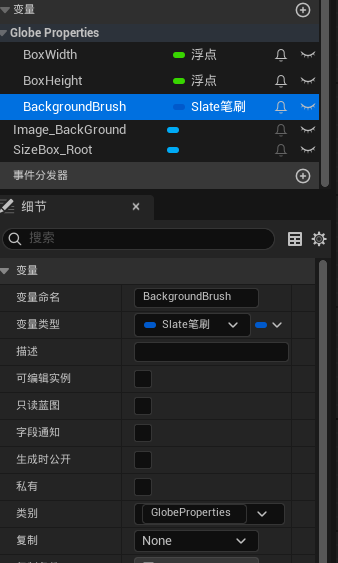

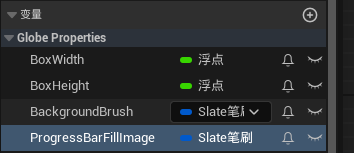

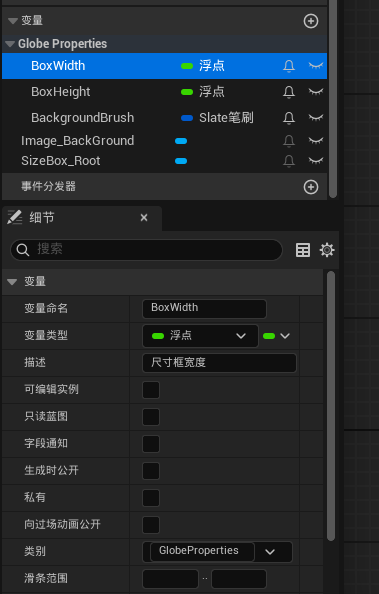

管理变量类别：

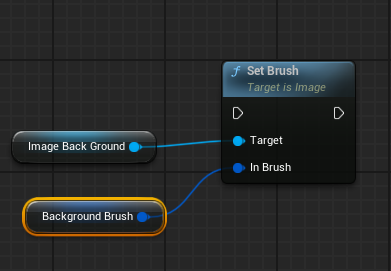

设置背景图片笔刷：

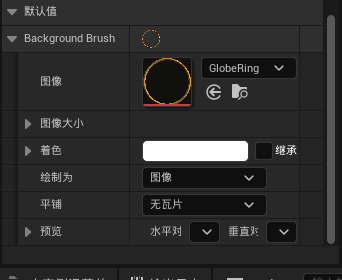

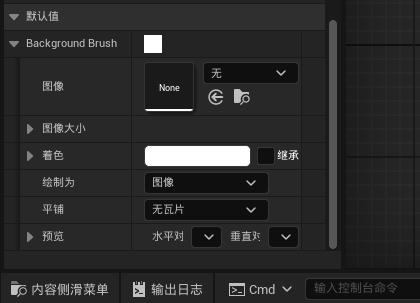

设置Background_Brush的默认值：

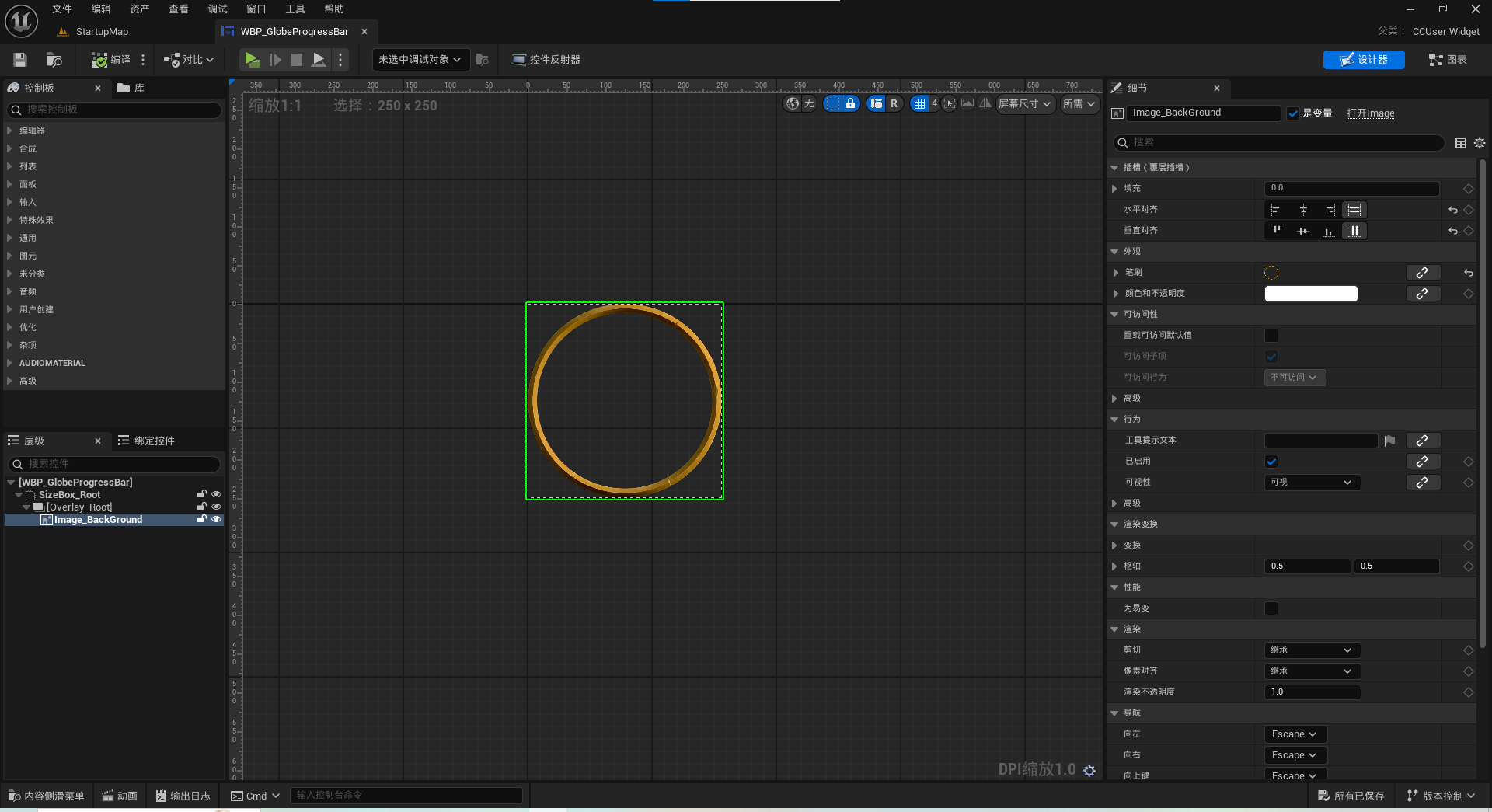

效果如下：

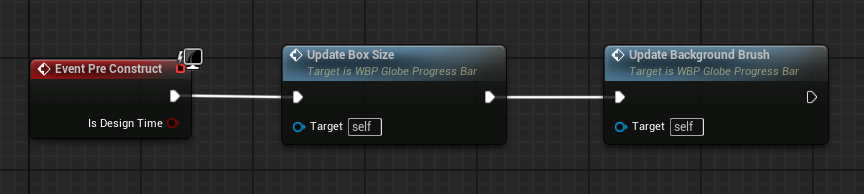

折叠到函数：UpdateBackgroundBrush

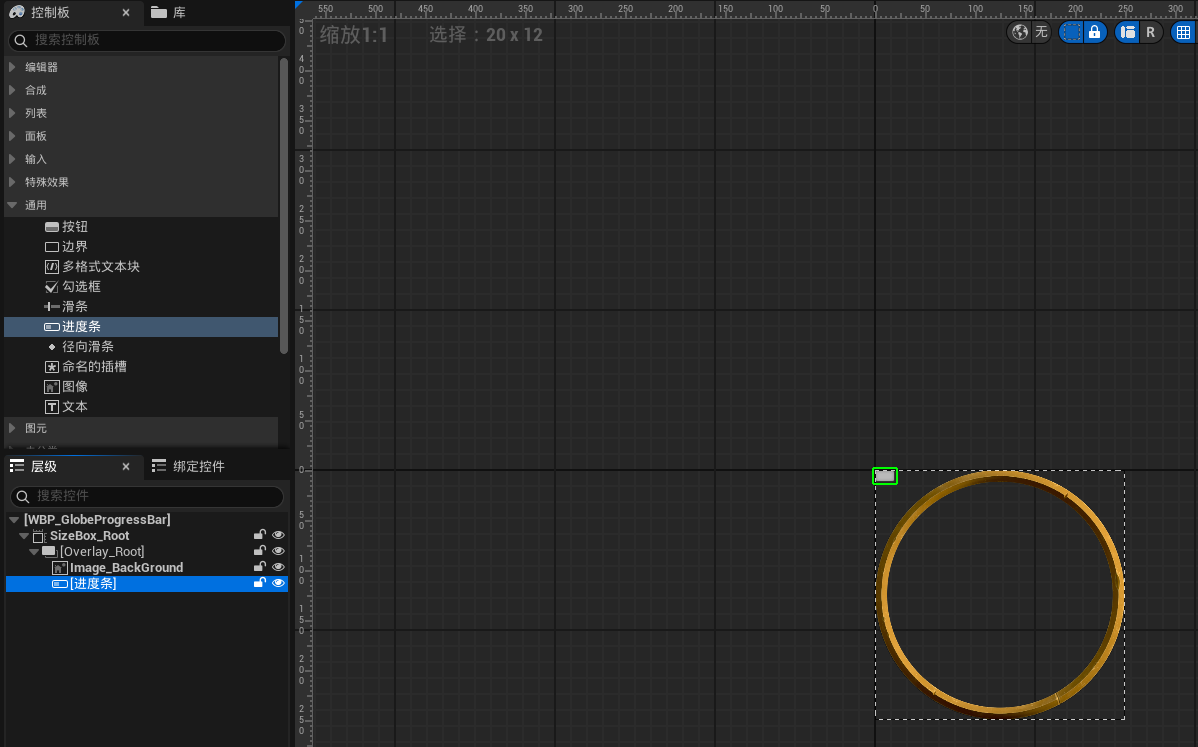

5.添加进度条：

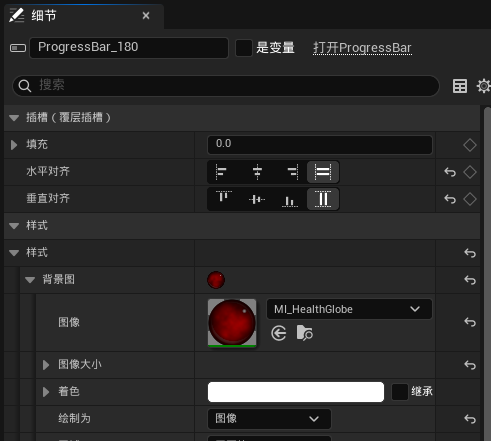

设置填充图像：

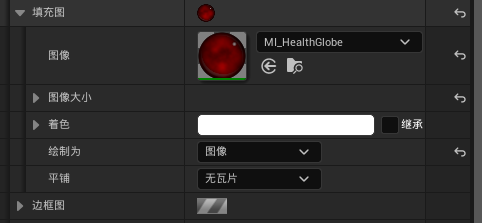

样式->填充图->图像->MI_HealthGlobe

样式->着色->绘制为->图像

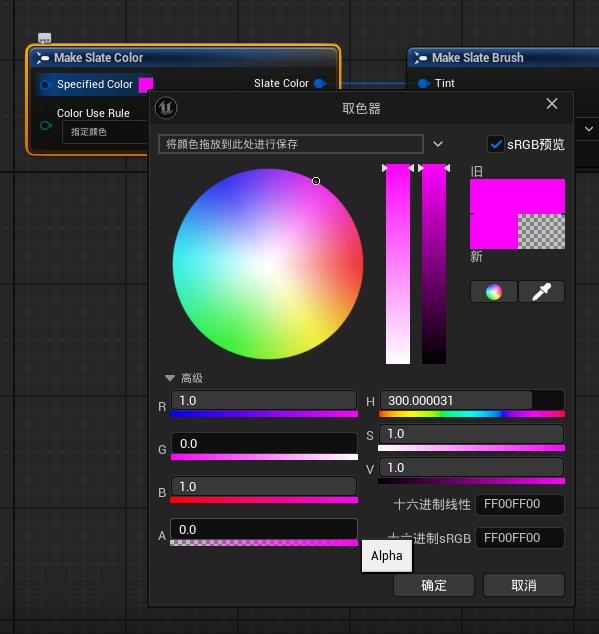

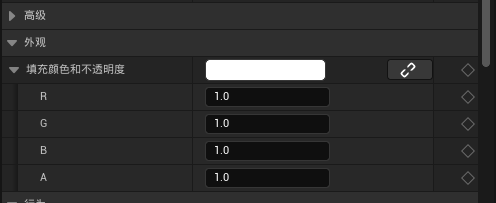

填充颜色和不透明度:

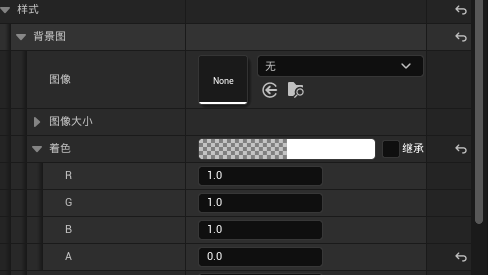

样式->背景图->着色->不透明度(A)->0

条填充类型：BottomToTop

设置成变量：ProgressBar_Globe

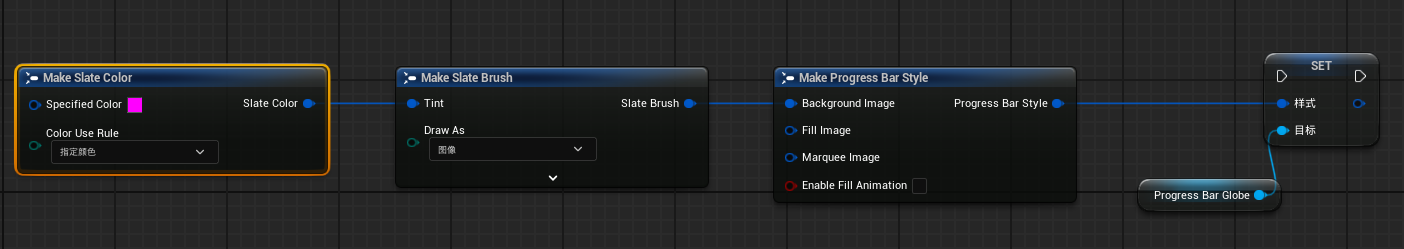

在图标中设置背景图片不透明度：

在图标中设置填充图片：

（1）创建变量：ProgressBarFillImage

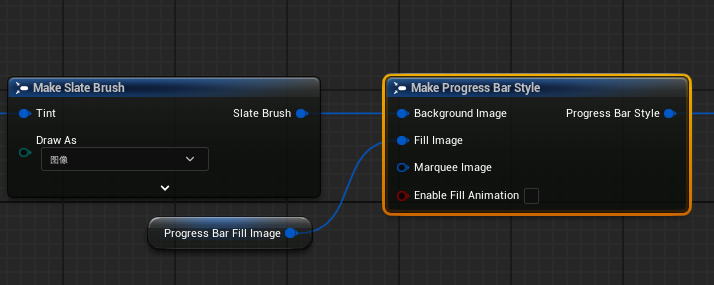

（2）赋值给函数：

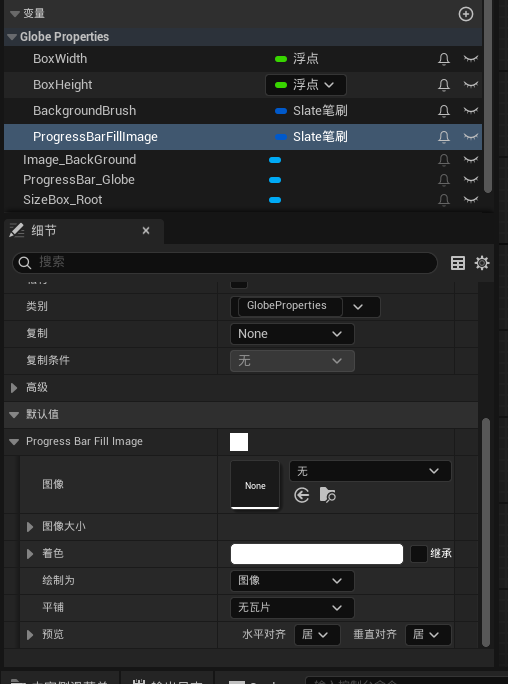

（3）在ProgressBarFillImage变量里设置填充图像：

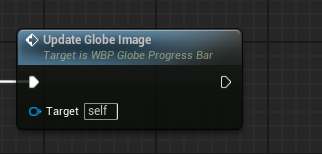

（4）折叠到函数：UpdateGlobeImage

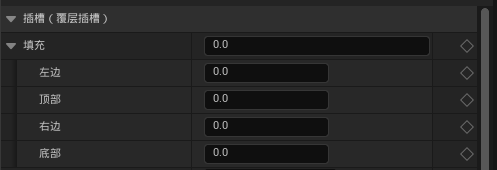

设置内边距：

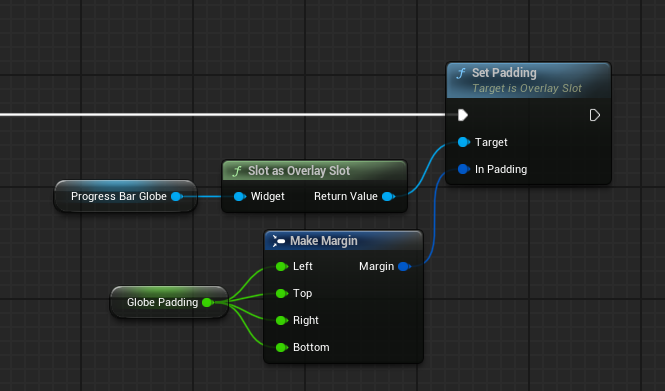

在图表中设置内边距：

折叠到函数：UpdateGlobePadding

6.添加玻璃闪光样式

(1)添加Image

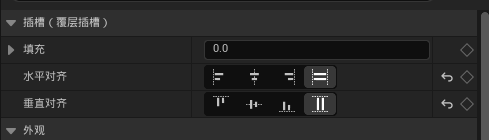

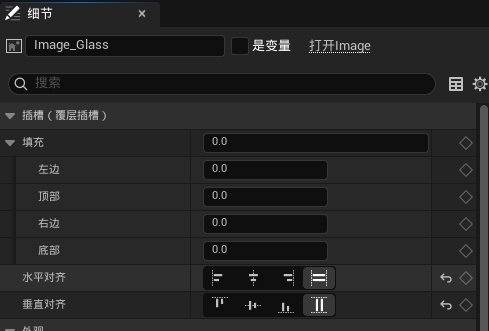

(2)水平对齐、垂直对齐

（3）设置为变量

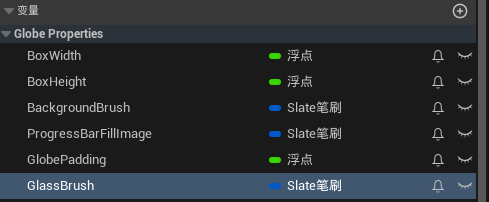

（4）在图表里创建笔刷变量：GlassBrush

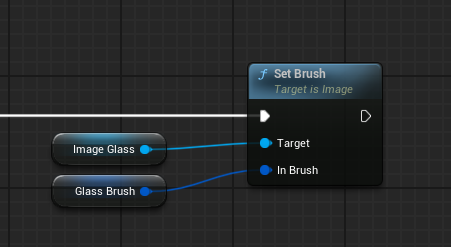

（5）设置笔刷：

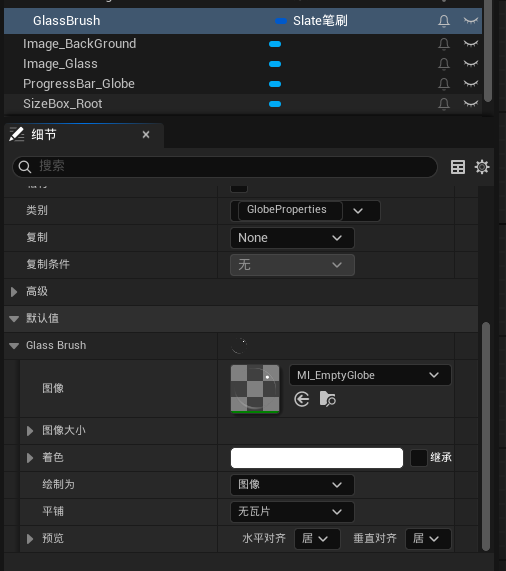

（6）设置GlassBrush的默认值：

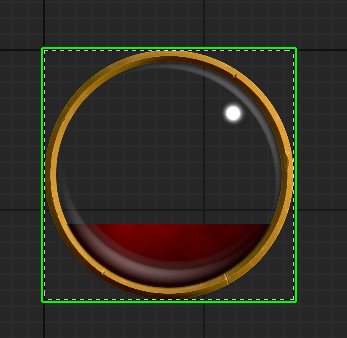

效果：

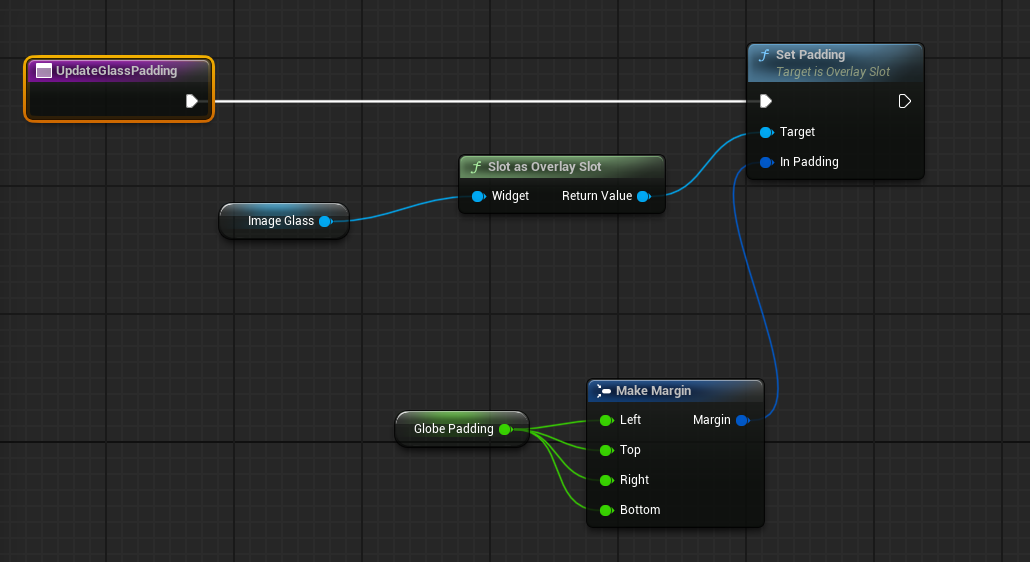

（7）设置玻璃笔刷的内边距，折叠到函数：UpdateGlassPadding

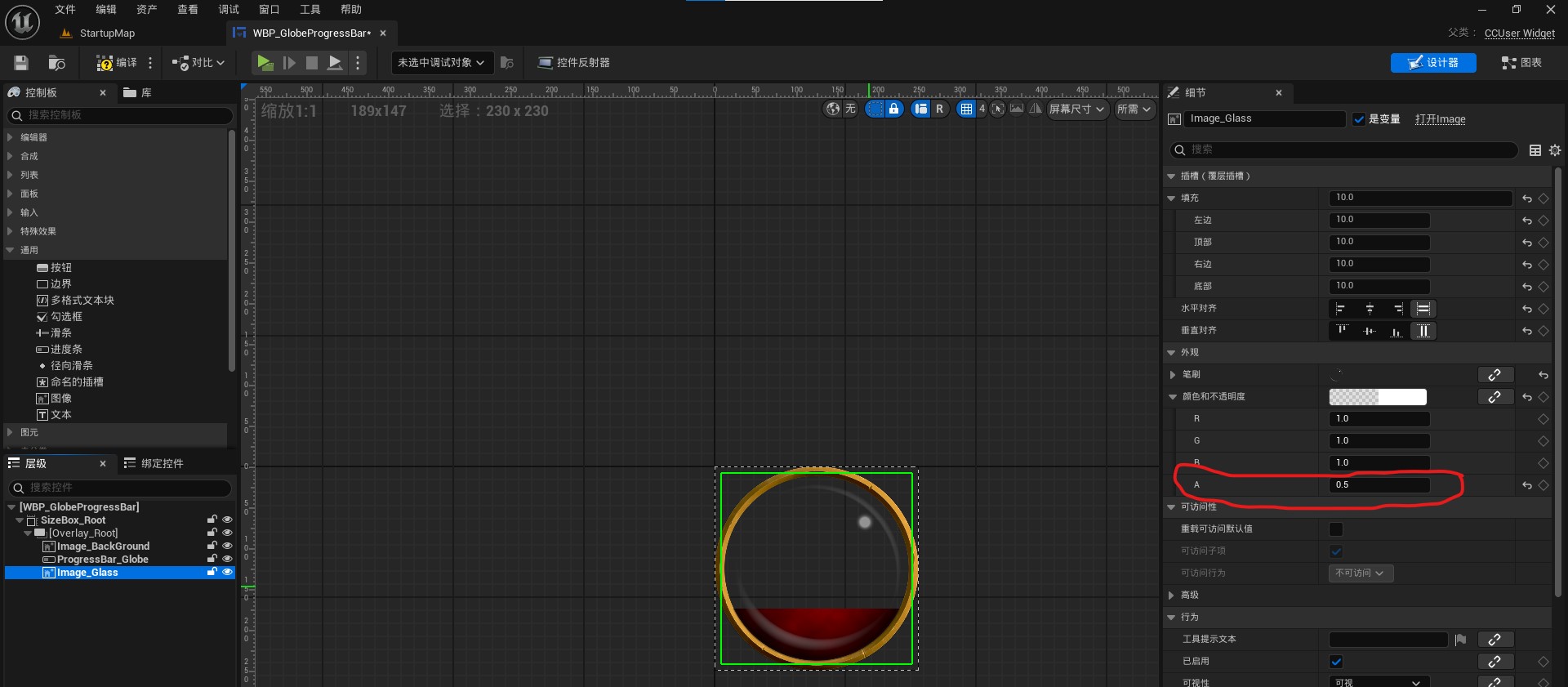

（8）感觉玻璃效果太大，调低一下不透明度：
