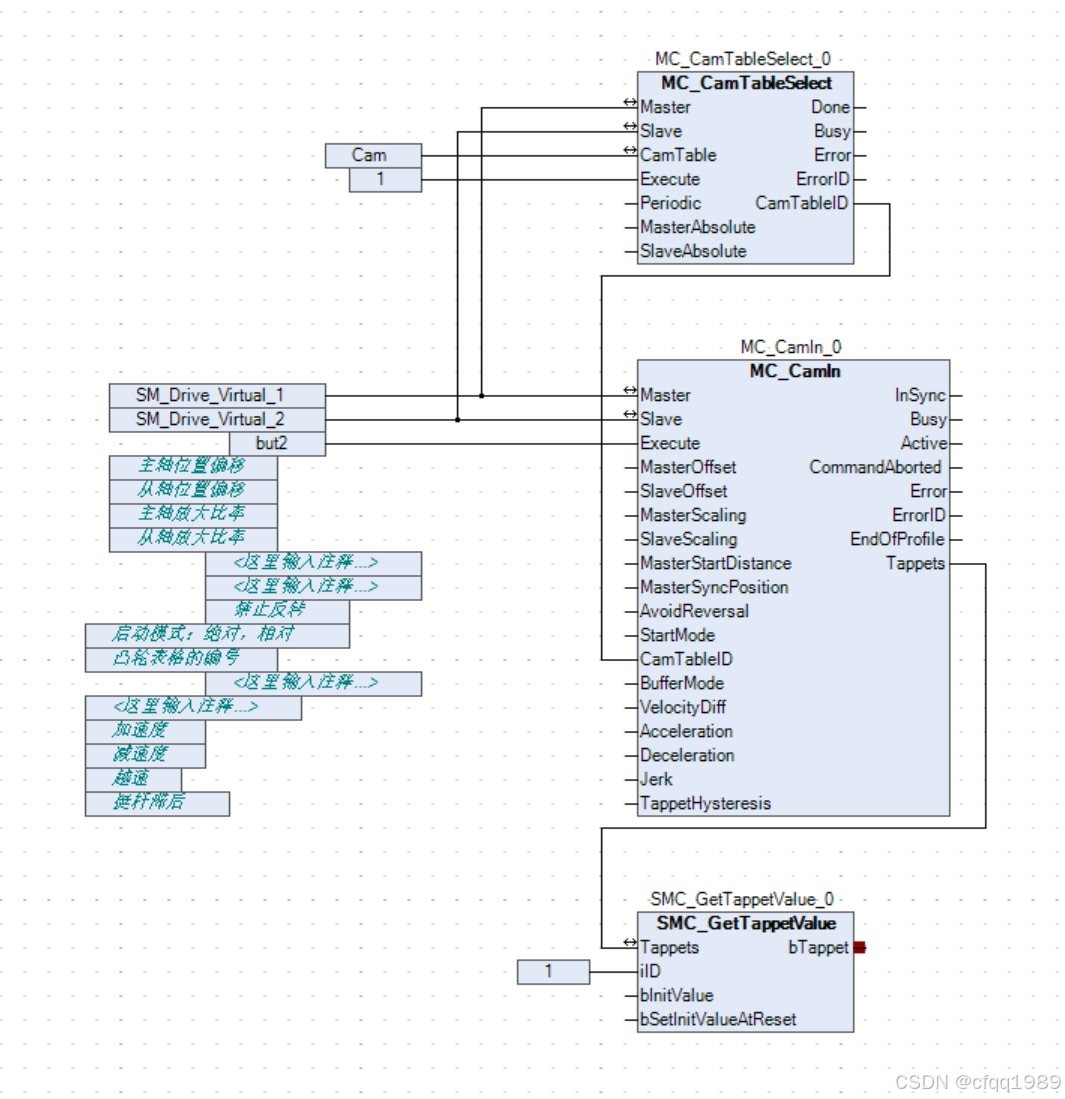

主轴360度，从轴按凸轮表轨迹运动

SMC_GetTappetValue        【挺杆】        //在MC_CamIn块的后面

Execute 启动           TRUE：上升沿启用功能块

MasterOffset         主轴位置偏移

SlaveOffset           从轴位置偏移

        MasterScaling         主轴放大比率

        SlaveScaling           从轴放大比率

        主起始距离        0不能为正数

        主同步位置

        禁止反转

StartMode             从轴触发模式

CamTableID         凸轮表格的编号，与 MC_CamTableSelect 的输出点 CamTableID 配合使用

VelocityDiff            速度

Acceleration         加速度

Deceleration         减速度

Jerk                   越速

TappetHysteresis 挺杆滞后
