ShaderToy的使用方法

序

这个网站，之前是知道的，这个网站上有很多好看的例子，也是知道的，比如：

Path Tracer Denoise (shadertoy.com)

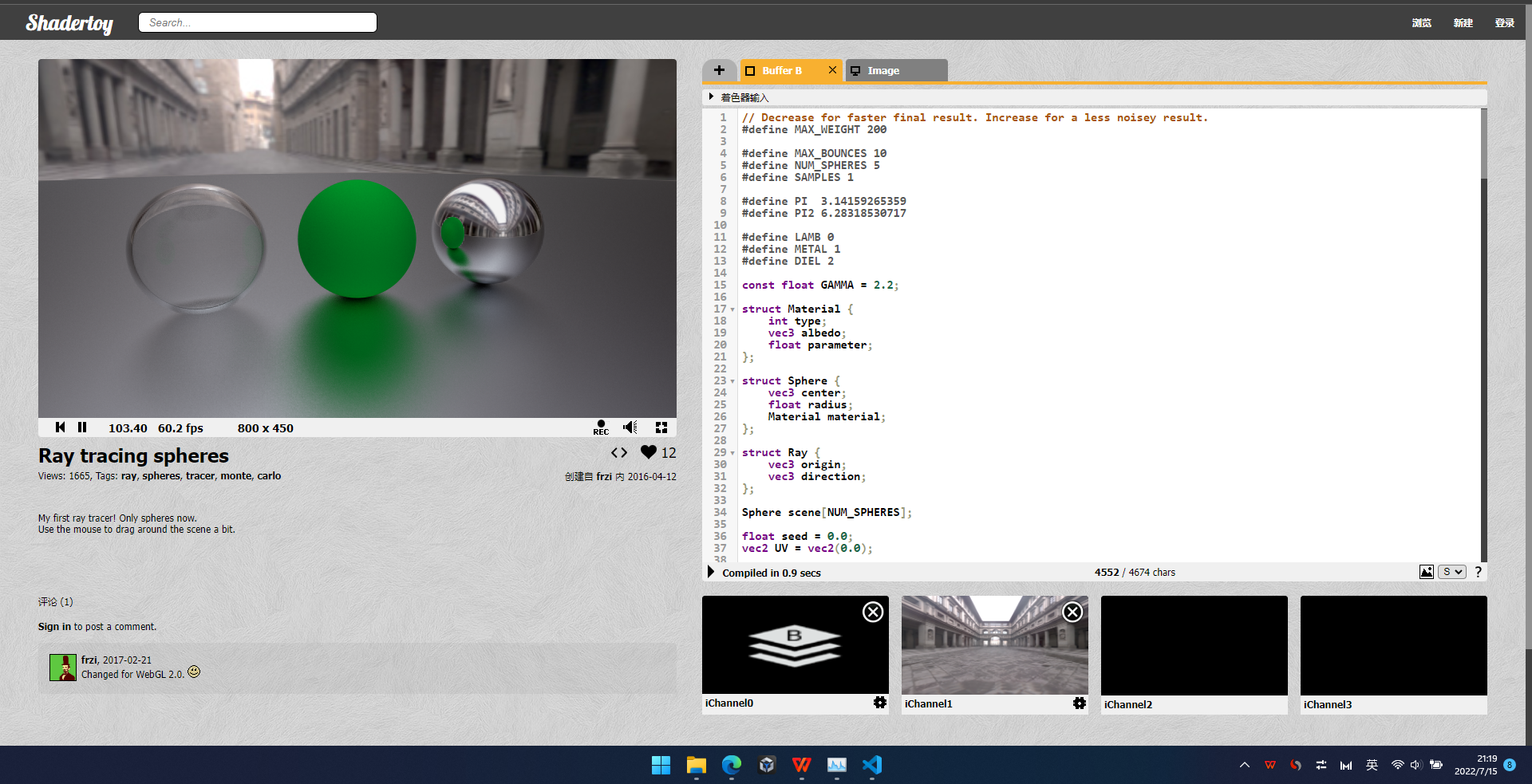

 Ray tracing spheres (shadertoy.com)

但是，我是小白，知道了也理解不了；学了也不一定能学会，学会了也会被同行碾压。

但是，本着自我感动式学习的想法，还是象征性的学一学吧。

参考：

渲染技术 - 知乎 (zhihu.com)

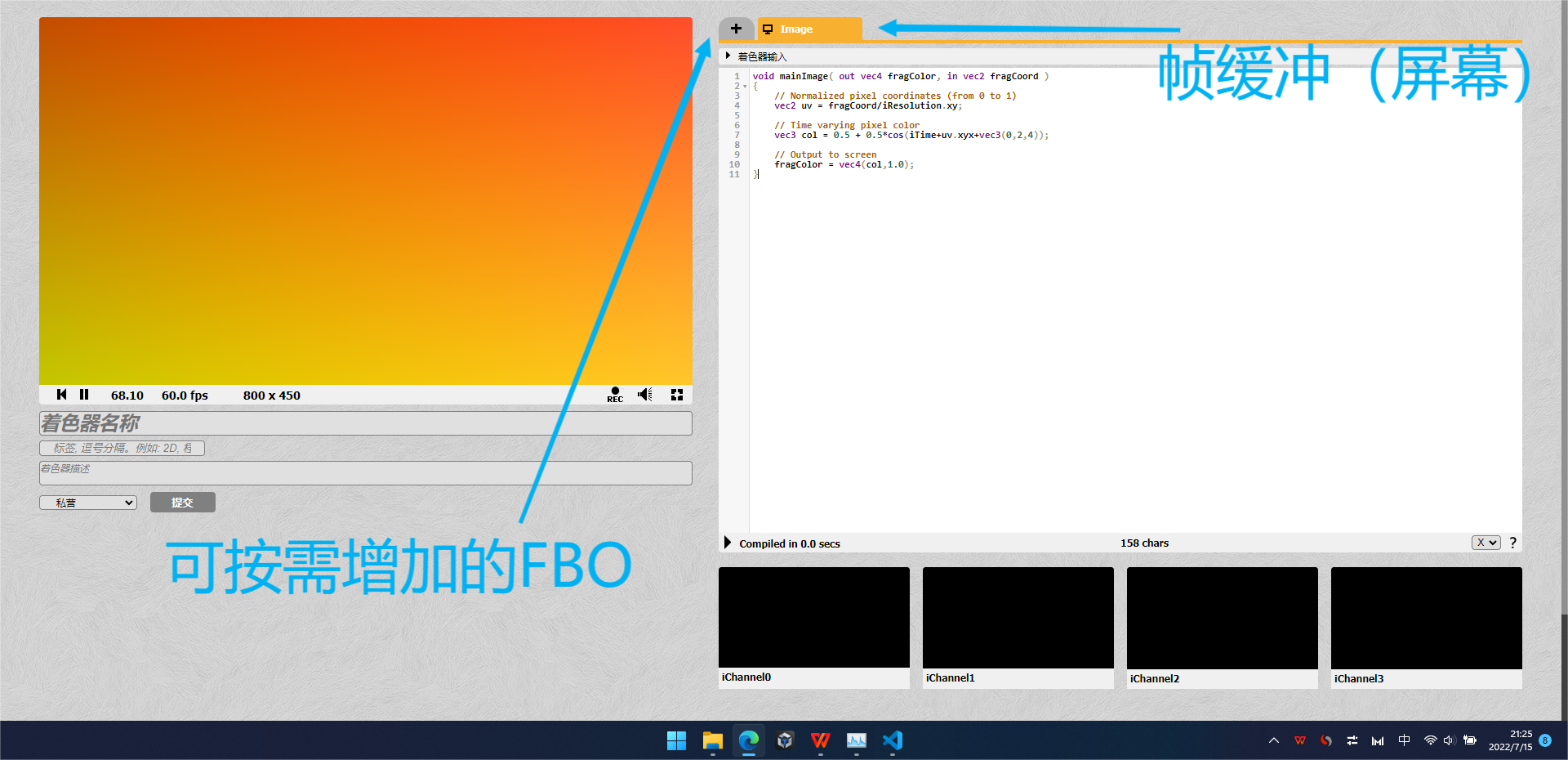

网站界面介绍

大概就是这样

代码是这些：

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    // 这个uv，不是归一化的形式，需要手动归一化纹理坐标到[0-1]范围
    vec2 uv = fragCoord/iResolution.xy;
    // 根据时间变量iTime与纹理坐标组合作为入参计算像素颜色
    vec3 col = 0.5 + 0.5*cos(iTime+uv.xyx+vec3(0,2,4));
    // 输出颜色到fragColor，只需要给该变量赋值就可以展示在最终渲染效果上
    fragColor = vec4(col,1.0);
}

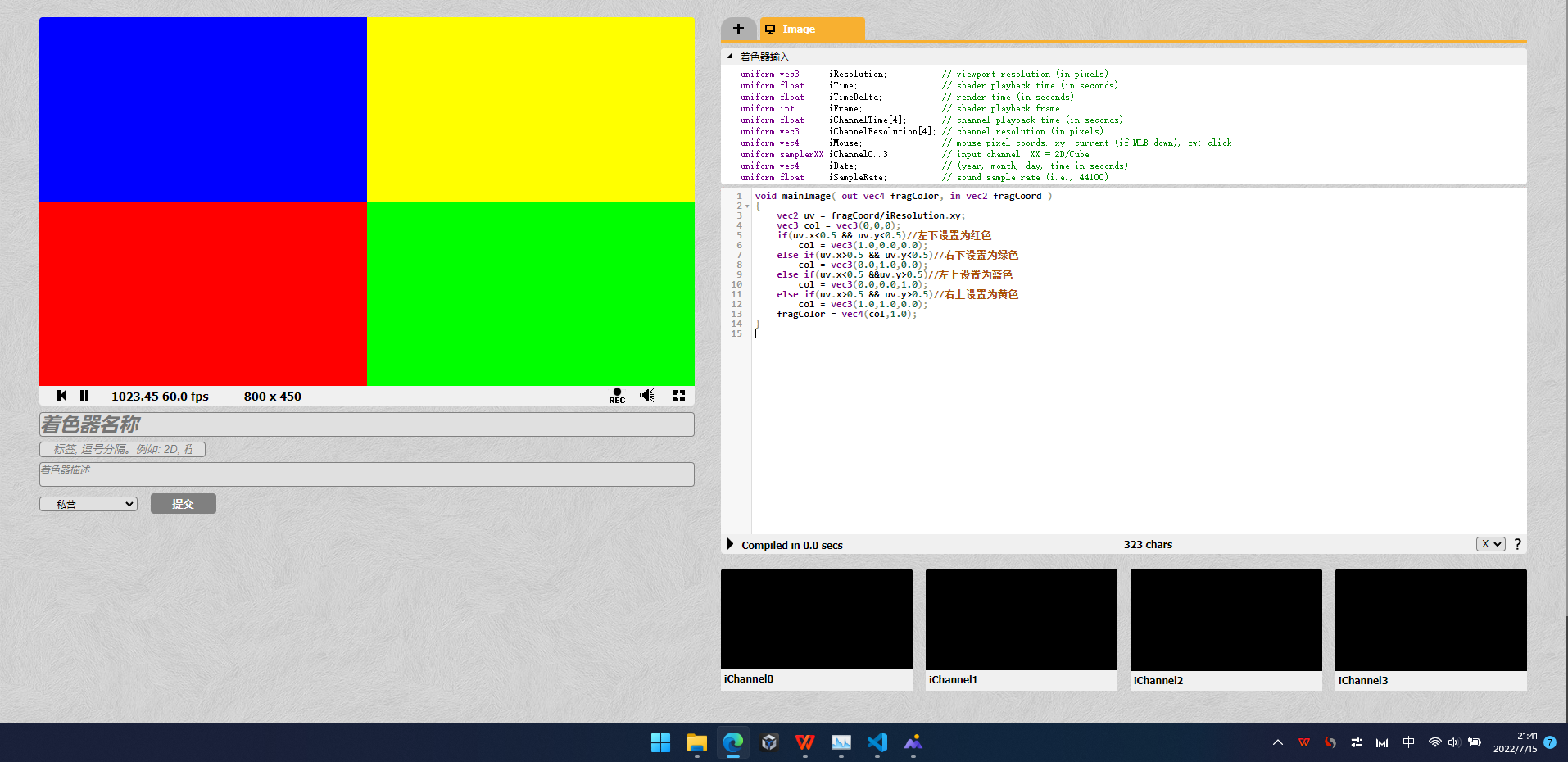

屏幕坐标系

它的屏幕坐标系，是什么样的？

试试

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    vec2 uv = fragCoord/iResolution.xy;
    vec3 col = vec3(0,0,0);
    if(uv.x<0.5 && uv.y<0.5)//左下设置为红色
        col = vec3(1.0,0.0,0.0);
    else if(uv.x>0.5 && uv.y<0.5)//右下设置为绿色
        col = vec3(0.0,1.0,0.0);
    else if(uv.x<0.5 &&uv.y>0.5)//左上设置为蓝色
        col = vec3(0.0,0.0,1.0);
    else if(uv.x>0.5 && uv.y>0.5)//右上设置为黄色
        col = vec3(1.0,1.0,0.0);
    fragColor = vec4(col,1.0);
}

结果就有了，左下是【0，0】，右上是【1，1】

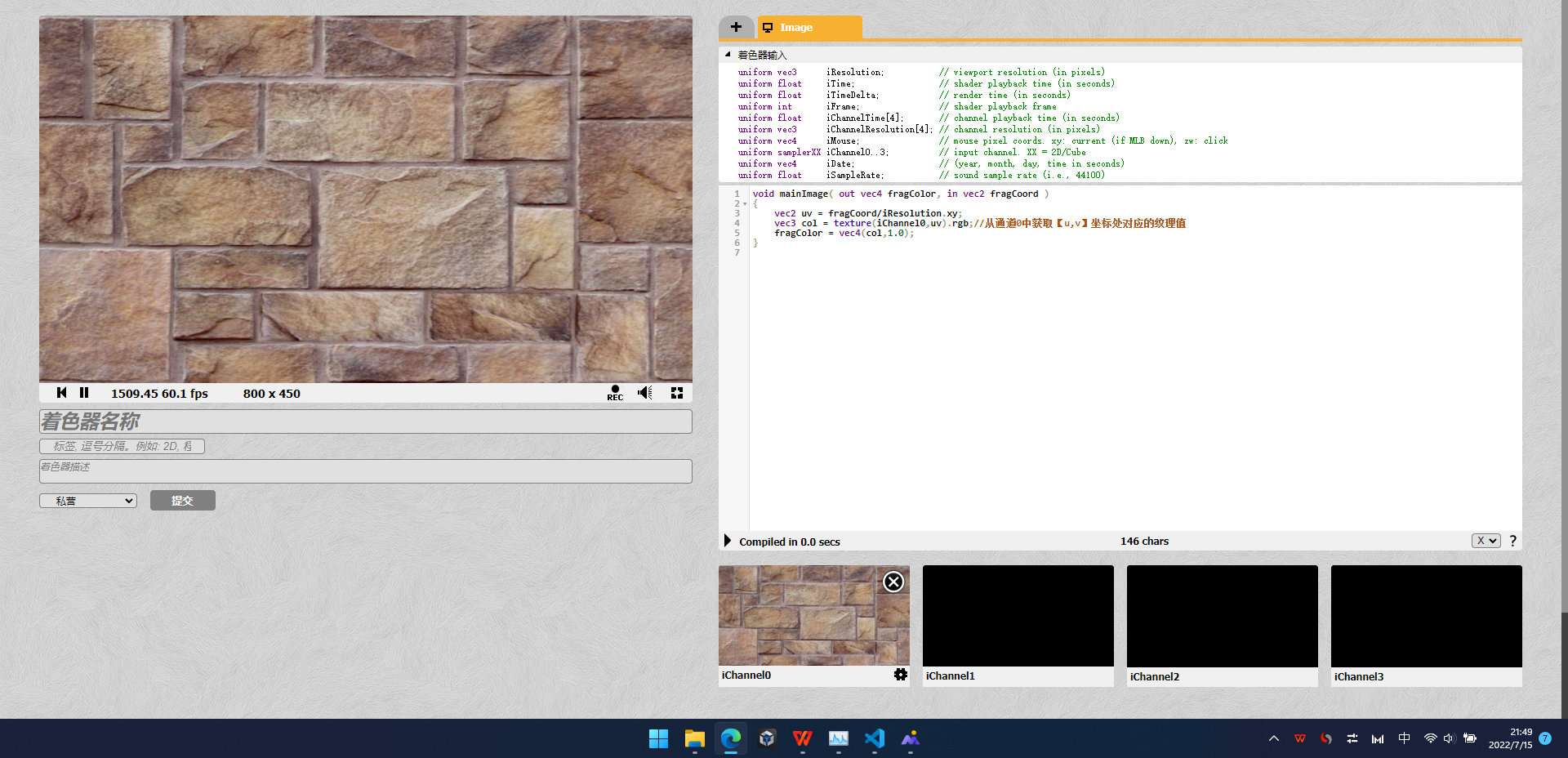

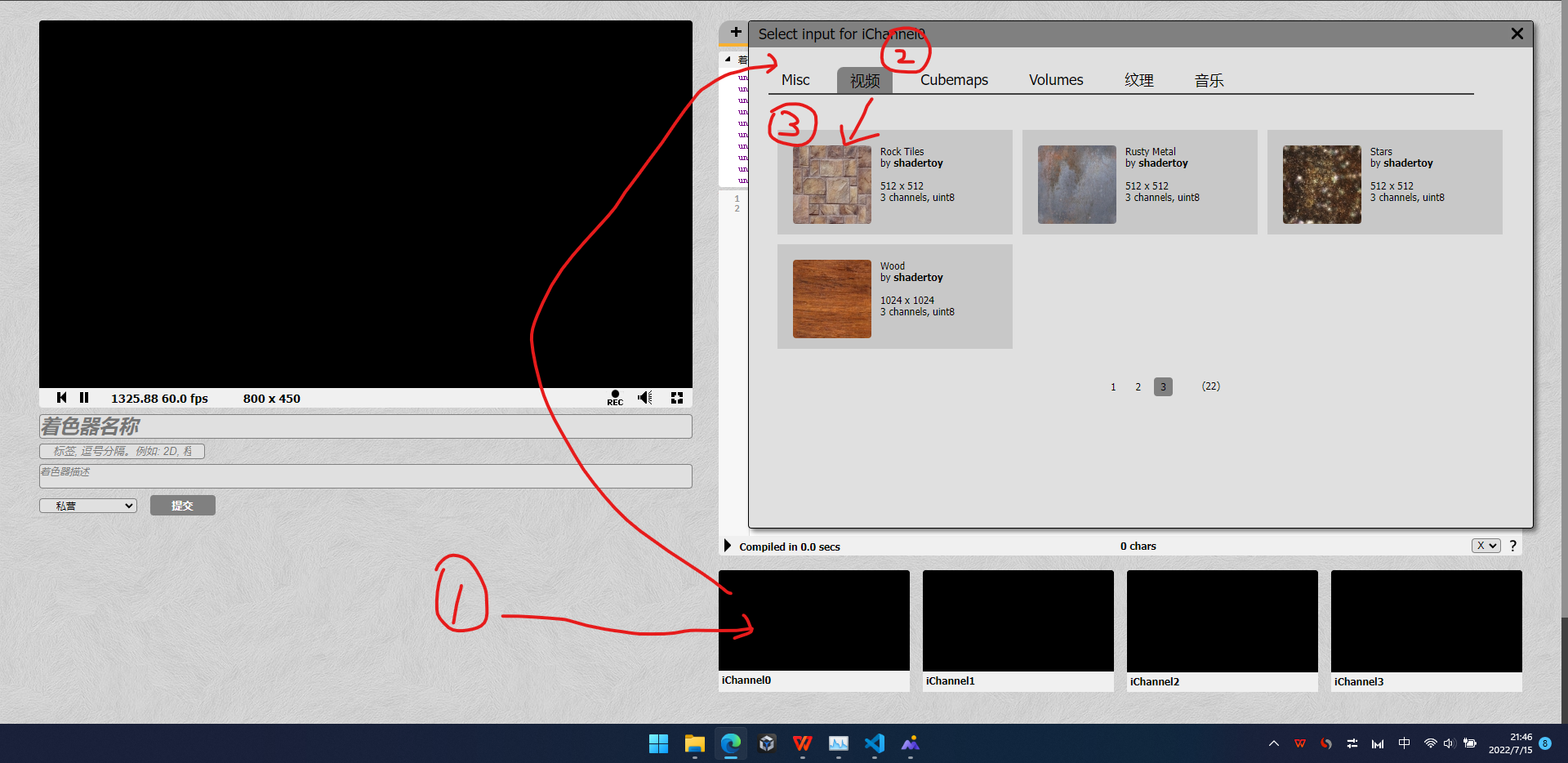

纹理的使用

点几下就可以了，小白友好形

 再配合一点点的代码

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    vec2 uv = fragCoord/iResolution.xy;
    vec3 col = texture(iChannel0,uv).rgb;//从通道0中获取【u,v】坐标处对应的纹理值
    fragColor = vec4(col,1.0);
}

可以了

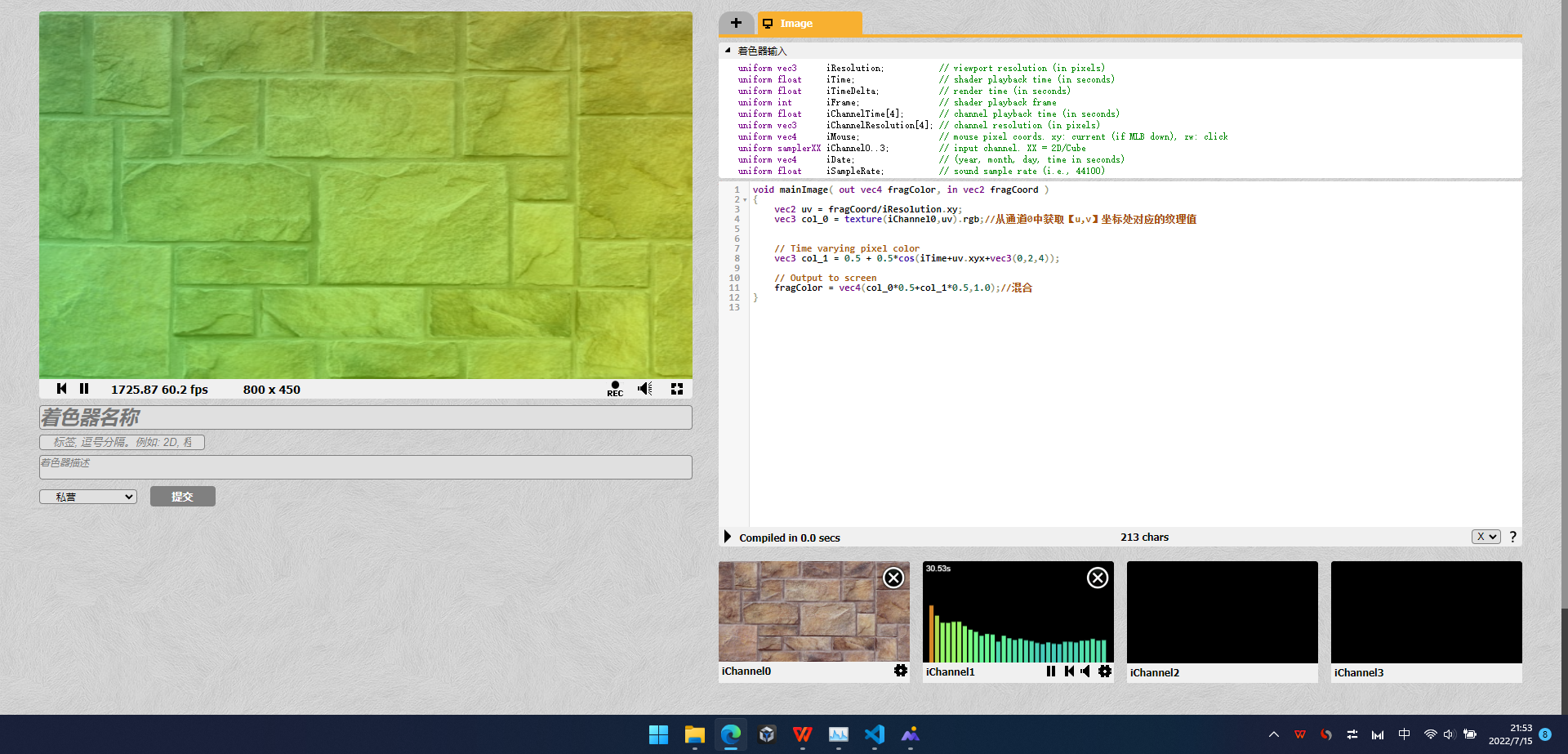

甚至还可以，混合一下

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    vec2 uv = fragCoord/iResolution.xy;
    vec3 col_0 = texture(iChannel0,uv).rgb;//从通道0中获取【u,v】坐标处对应的纹理值


    // Time varying pixel color
    vec3 col_1 = 0.5 + 0.5*cos(iTime+uv.xyx+vec3(0,2,4));

    // Output to screen
    fragColor = vec4(col_0*0.5+col_1*0.5,1.0);//混合
}


 简陋吗？简陋

简陋就对了，因为我是认识世界能力很低的小白

一个圆的绘制

不合理的绘制

代码不长的

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    vec2 uv = fragCoord/iResolution.xy;

    vec3 col=vec3(0,0,0);


    vec2 center=vec2(0.5,0.5);//圆心坐标
    float radius=0.3;//圆的半径
    float length=distance(uv,center);

    if(length<0.3){
        col=vec3(1,1,1);



    // Output to screen
    fragColor = vec4(col,1.0);//混合
}

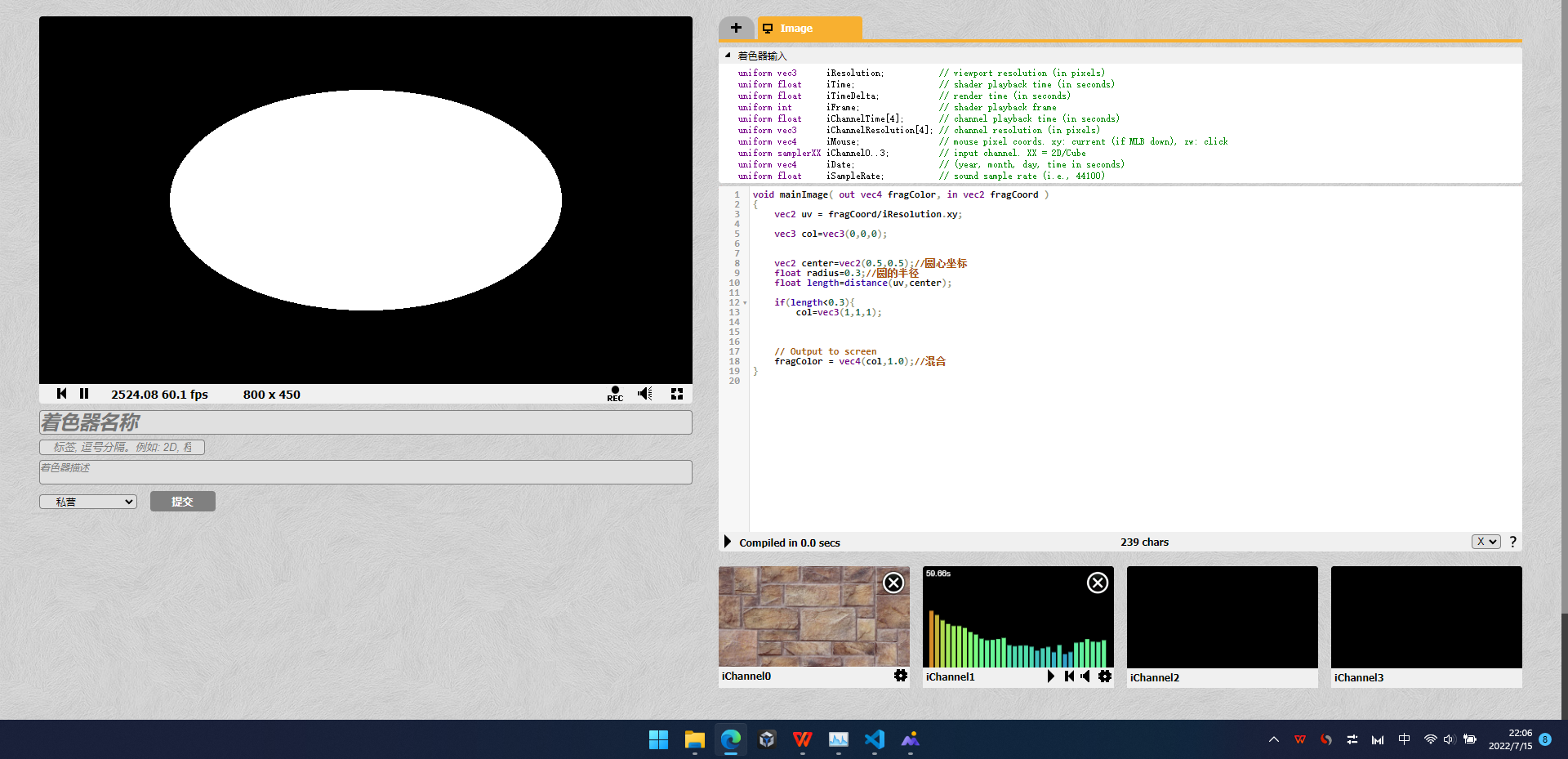

很明显这不是个正常的圆

可能是因为，这个uv的范围都是【0，1】，是一个正方形；而这个视口却不是一个长方形

就像，一个正方形的图，强行横向拉长变扁的那种效果。

所以，得重新映射一下uv的范围，让range(u)/range(v)==range(x)/range(y)，就不会变扁了。

比如：

如果屏幕是【1000*500】，那uv就不能都取【0，1】了，得按比例把u映射到【0，2】，把v映射到【0，1】，这样就不会变扁了。

实际存在的，其实是屏幕的800*450，没有什么uv，这个uv，其实是自己定义出来的，为了归一化的，方便计算的。

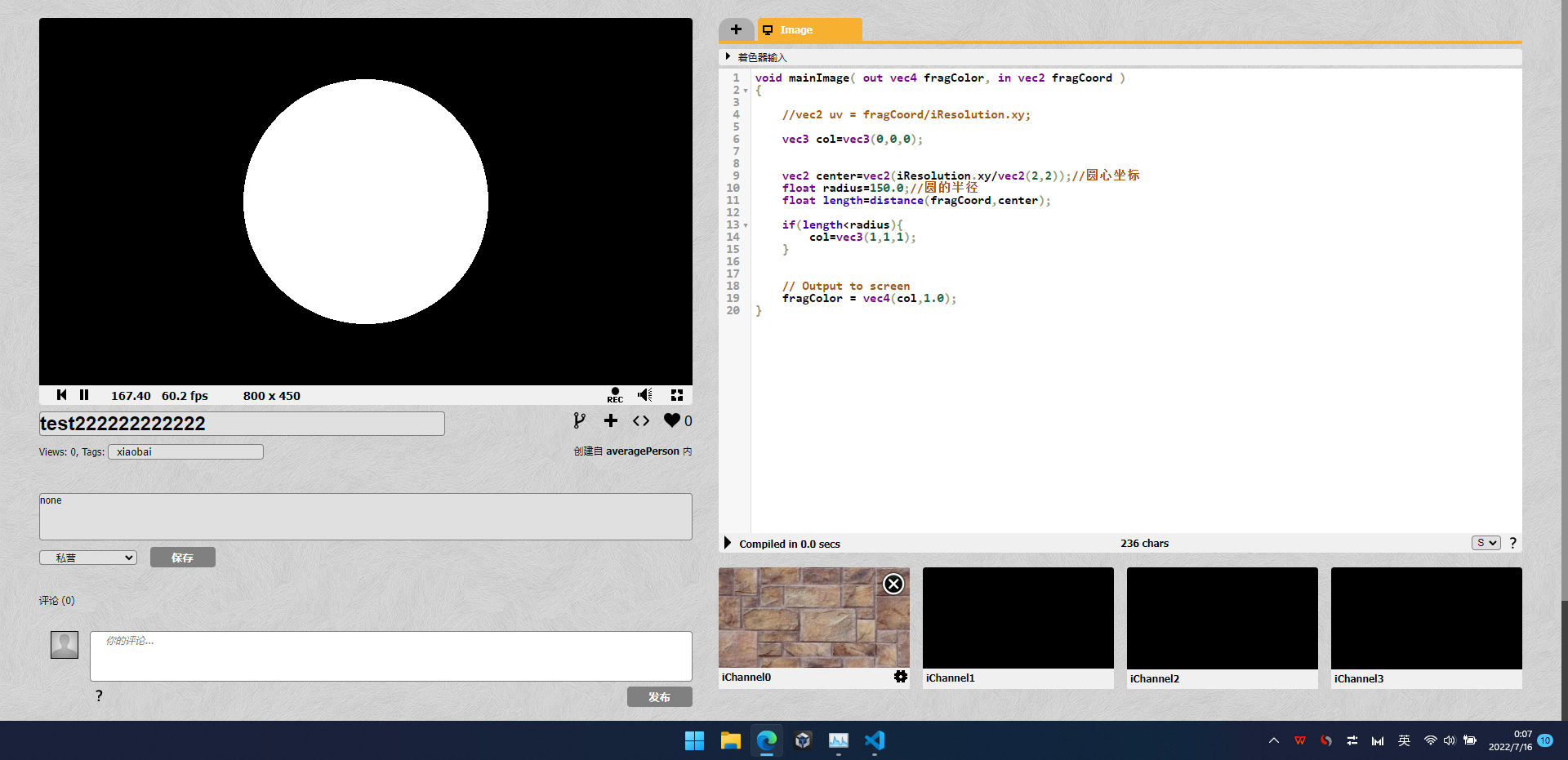

比如，这个例子里又用不着纹理，所以不归一化一点问题都没有，直接按像素来就是啦！

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{

    //vec2 uv = fragCoord/iResolution.xy;

    vec3 col=vec3(0,0,0);


    vec2 center=vec2(iResolution.xy/vec2(2,2));//圆心坐标
    float radius=150.0;//圆的半径
    float length=distance(fragCoord,center);

    if(length<radius){
        col=vec3(1,1,1);
    }


    // Output to screen
    fragColor = vec4(col,1.0);
}

归一化也是可分的，比如，正方形的屏幕，可以归一化到都在【0，1】之间的uv；而非正方形的屏幕，也许只能把uv中的一项归一化到【0，1】间。

归一化是个人为的手段，为了简化而已。不一定uv都得在【0，1】之间的，下下面那个，u的范围就超过了【0，1】，也很正常……很合理……

把长方形的屏幕，从中心出发，裁出一个正方形来用，其实也行……但没必要……

改

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{

    vec2 uv = fragCoord/iResolution.xy;
    //uv -= 0.5;   //纹理坐标映射为[-0.5,0.5]
    uv.x *= iResolution.x/iResolution.y;  //矫正纹理坐标，使得x与y轴单位长度一致


    vec3 col=vec3(0,0,0);


    vec2 center=vec2(0.5,0.5);//圆心坐标
    float radius=0.3;//圆的半径
    float length=distance(uv,center);
    if(length<0.3){
        col=vec3(1,1,1);
    }


    // Output to screen
    fragColor = vec4(col,1.0);//混合
}

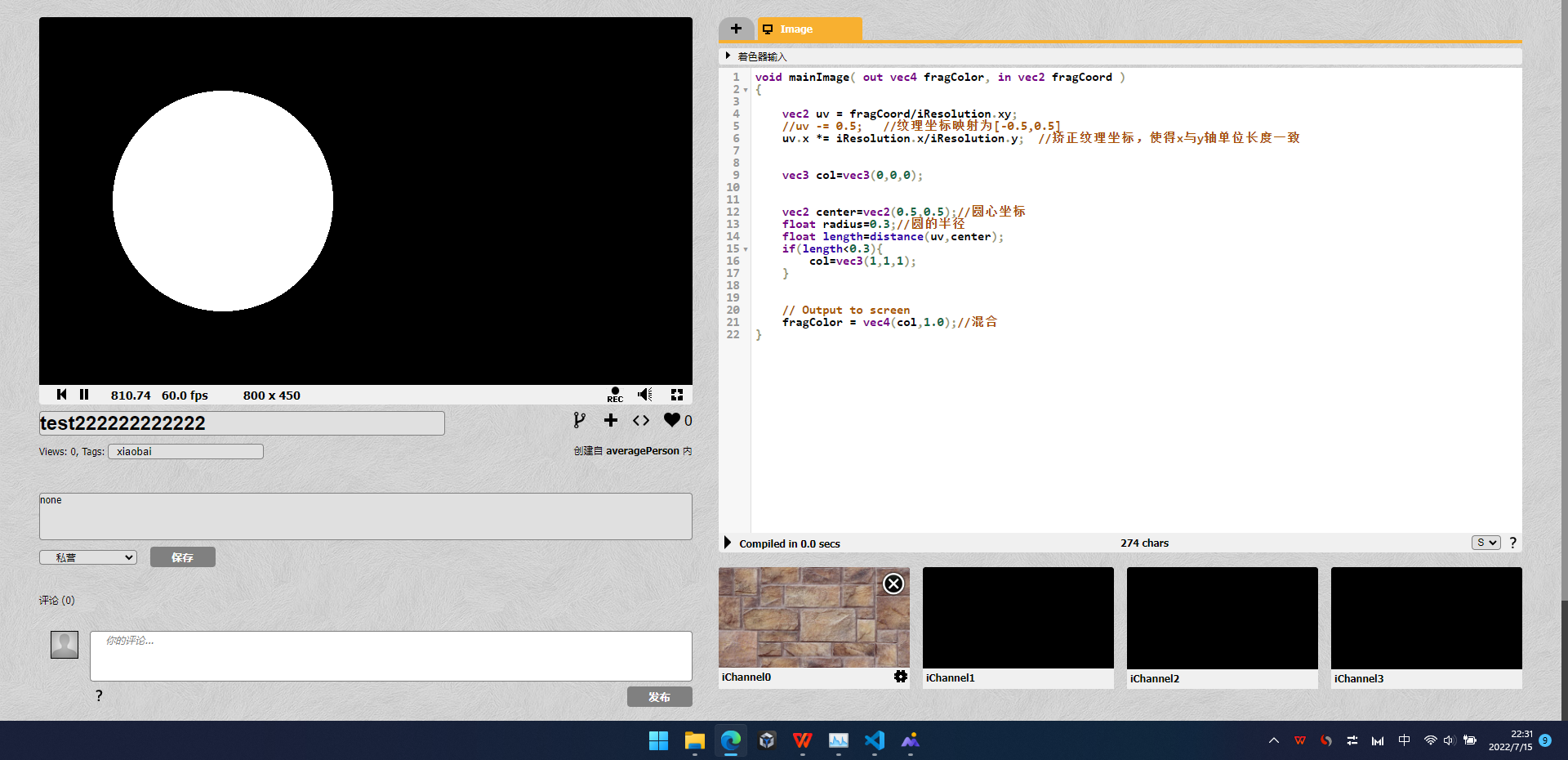

【0.5，0.5】不在中心……很合理，因为u的范围被拉长了，超过了【0，1】了。

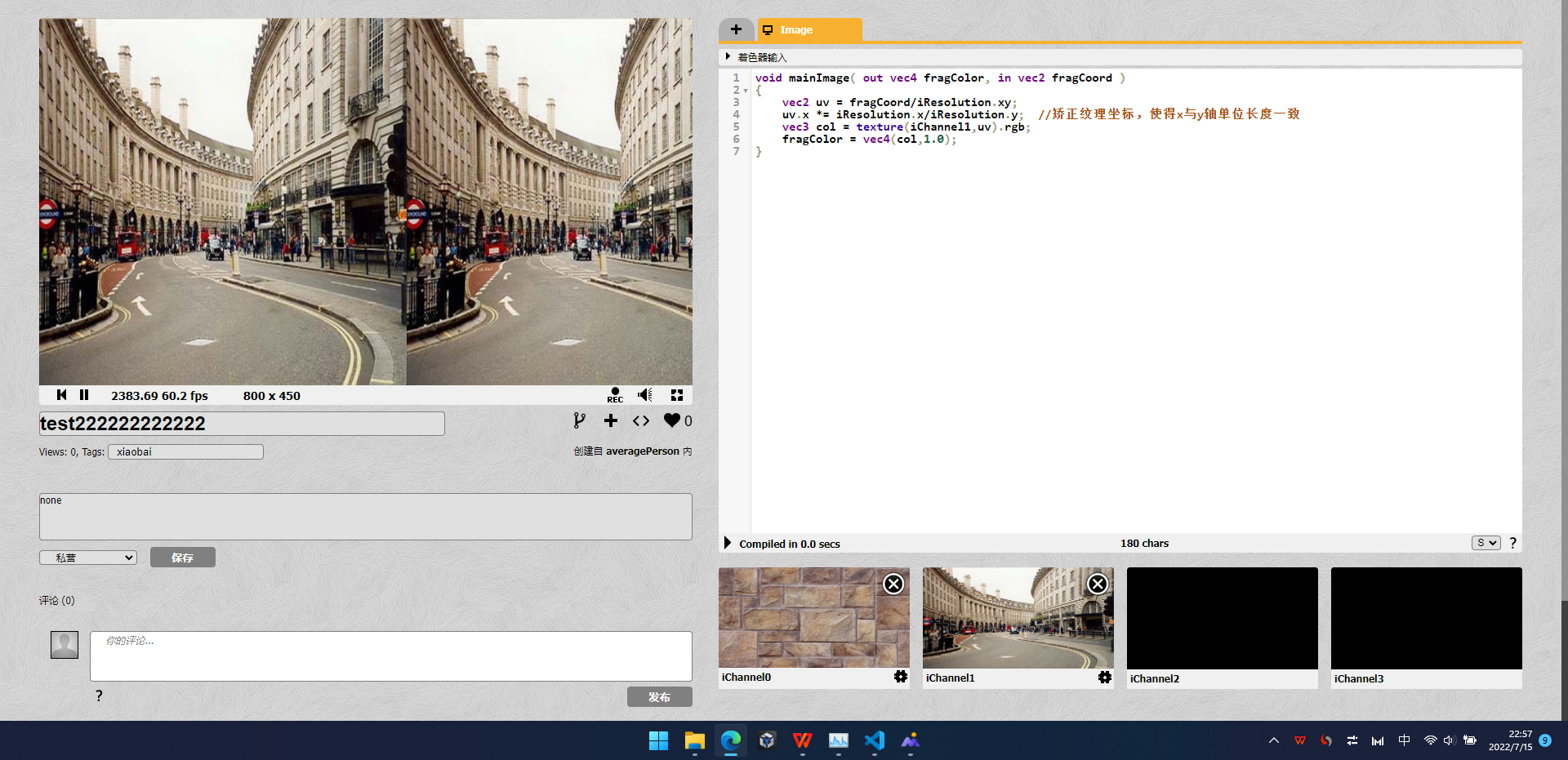

用纹理的话，看的更清楚，因为纹理的坐标超过1的话，是会自动重复的。

800*450的窗口，大概u的方向重复了2遍纹理，很合理的。u大概是映射到了【0，2】，v大概是映射到了【0，1】左右的样子。

 较合理的绘制

代码【这个代码，有OpenGL先对物体局部坐标系做几何变换再画图内味儿了……】

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{

    vec2 uv = fragCoord/iResolution.xy;
    uv -= 0.5;   //纹理坐标映射为[-0.5,0.5]
    uv.x *= iResolution.x/iResolution.y;  //矫正纹理坐标，使得x与y轴单位长度一致


    vec3 col=vec3(0,0,0);


    vec2 center=vec2(0,0);//圆心坐标
    float radius=0.3;//圆的半径
    float length=distance(uv,center);
    if(length<0.3){
        col=vec3(1,1,1);
    }


    // Output to screen
    fragColor = vec4(col,1.0);//混合
}

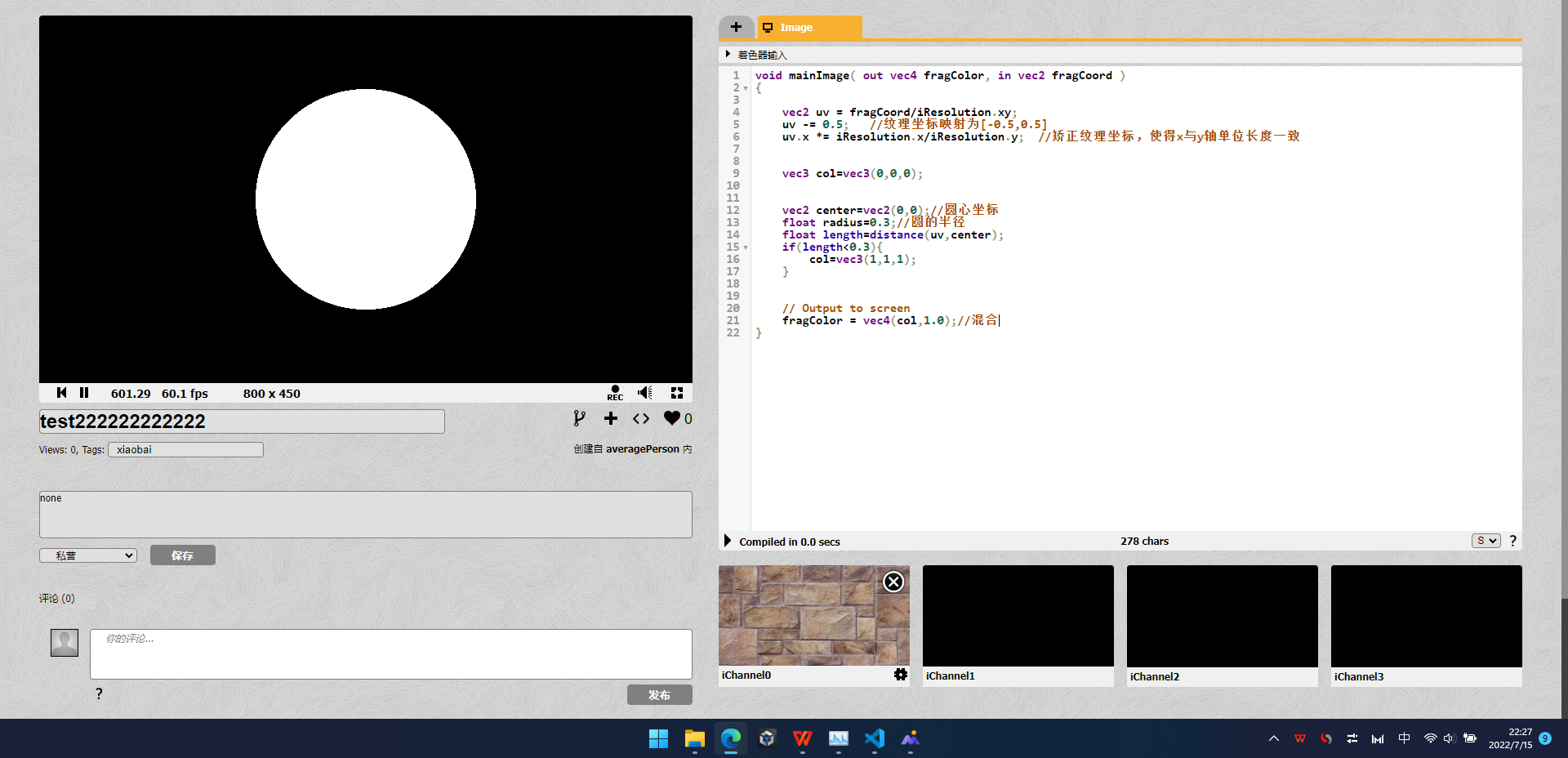

结果

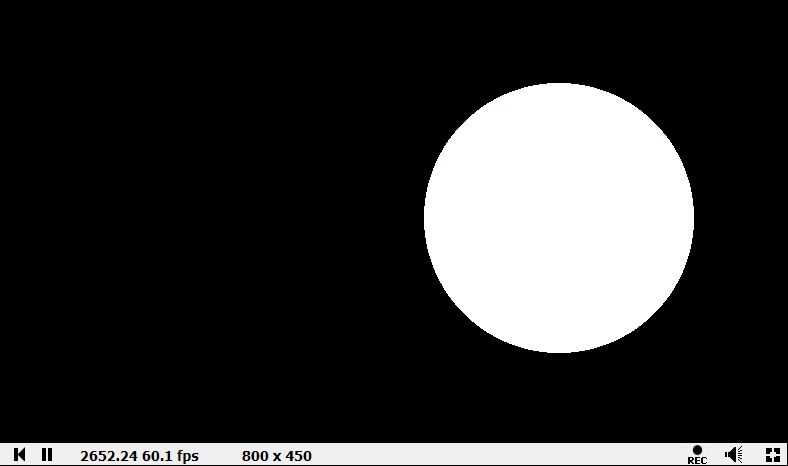

 圆的动画

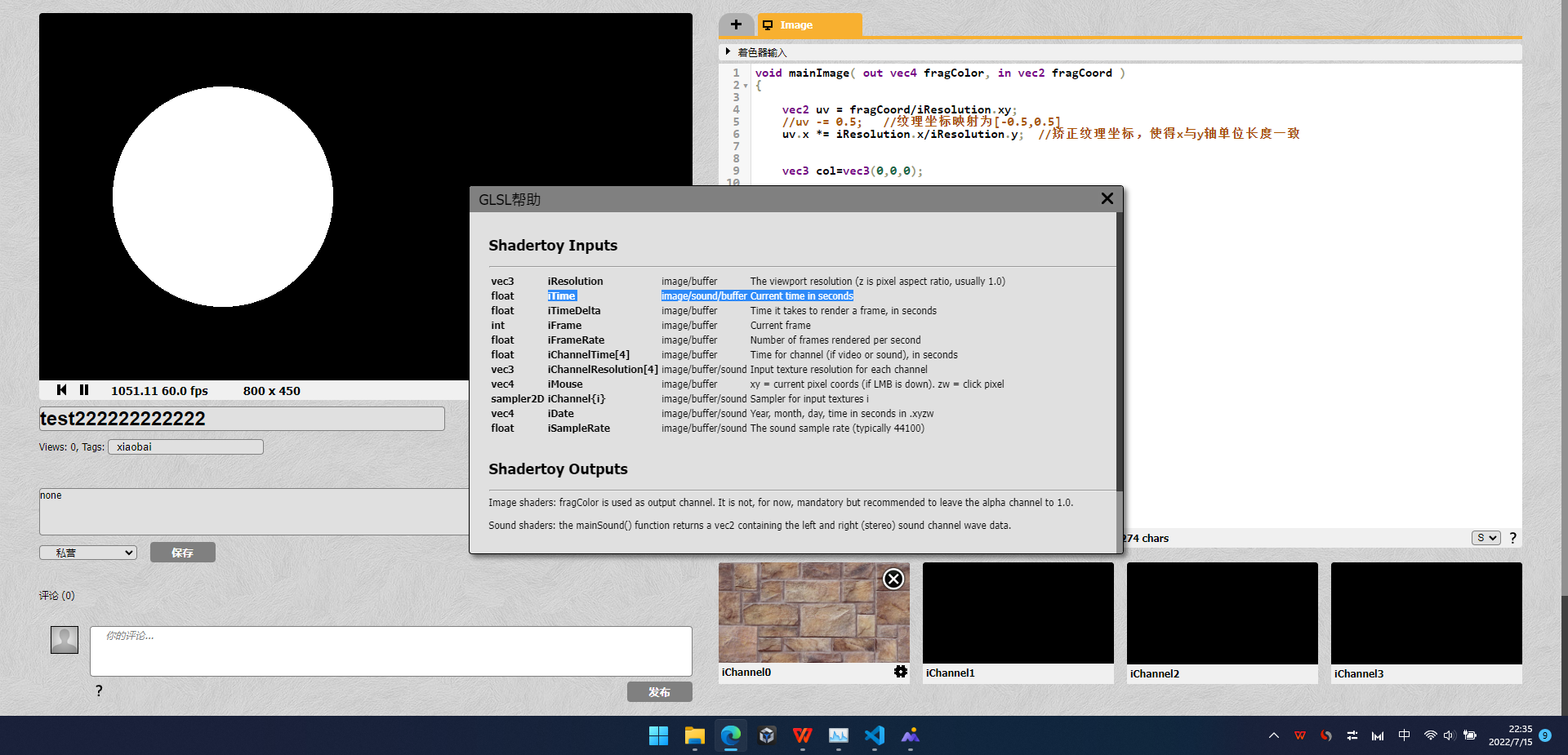

动画，大概得用时间了吧

 代码：

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{

    vec2 uv = fragCoord/iResolution.xy;
    uv -= 0.5;   //纹理坐标映射为[-0.5,0.5]
    uv.x *= iResolution.x/iResolution.y;  //矫正纹理坐标，使得x与y轴单位长度一致


    vec3 col=vec3(0,0,0);


    vec2 center=vec2(0.0+0.5*cos(iTime),0);//圆心坐标
    float radius=0.3;//圆的半径
    float length=distance(uv,center);
    if(length<0.3){
        col=vec3(1,1,1);
    }


    // Output to screen
    fragColor = vec4(col,1.0);//混合
}

帧缓存

就是，有一种缓冲区，是存图像数据的，叫做FBO，比如1920*1080这么大的一个FBO。

但是，有的缓冲区，是要画到屏幕上；而有的缓冲区，是不画到屏幕上的。

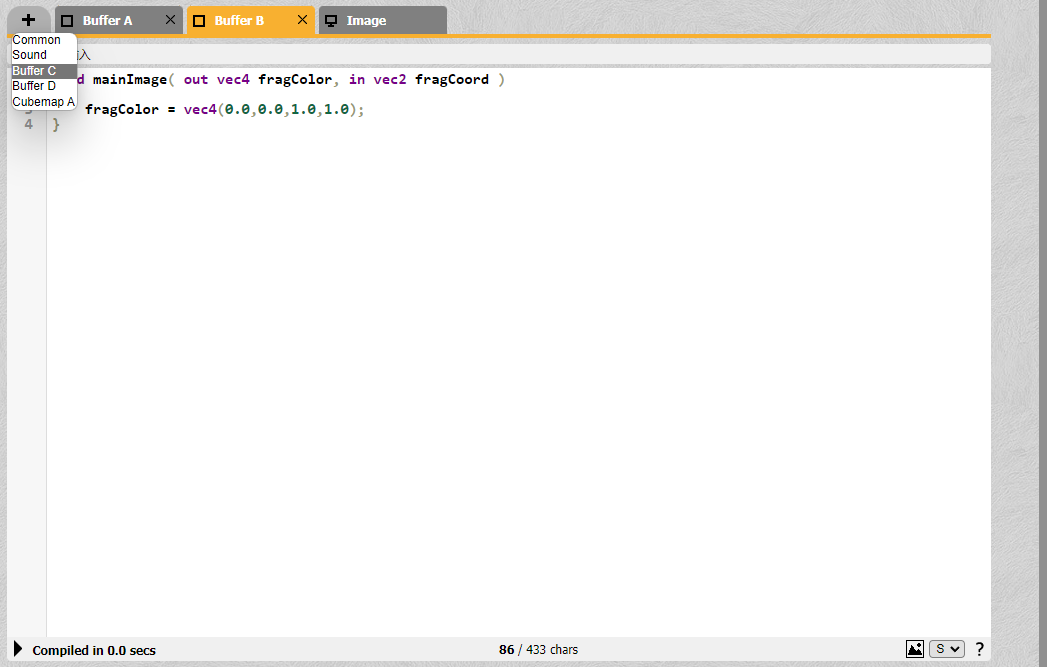

帧缓存，点一点就可以创建了，小白友好形

 写点程序，就可以把图形画到创建的帧缓存而不是屏幕里

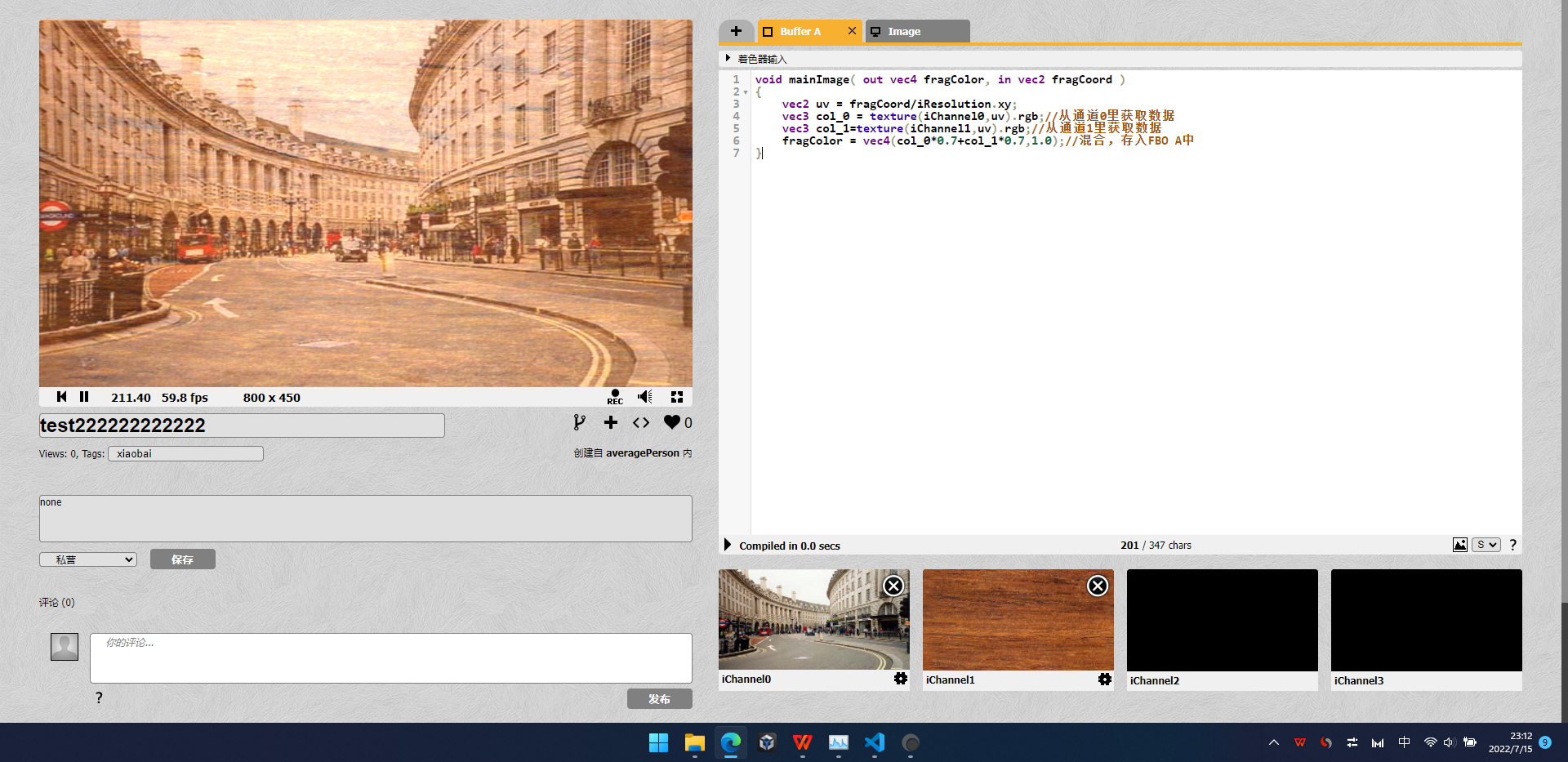

代码

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    vec2 uv = fragCoord/iResolution.xy;
    vec3 col_0 = texture(iChannel0,uv).rgb;//从通道0里获取数据
    vec3 col_1=texture(iChannel1,uv).rgb;//从通道1里获取数据
    fragColor = vec4(col_0*0.7+col_1*0.7,1.0);//混合，存入FBO A中
}

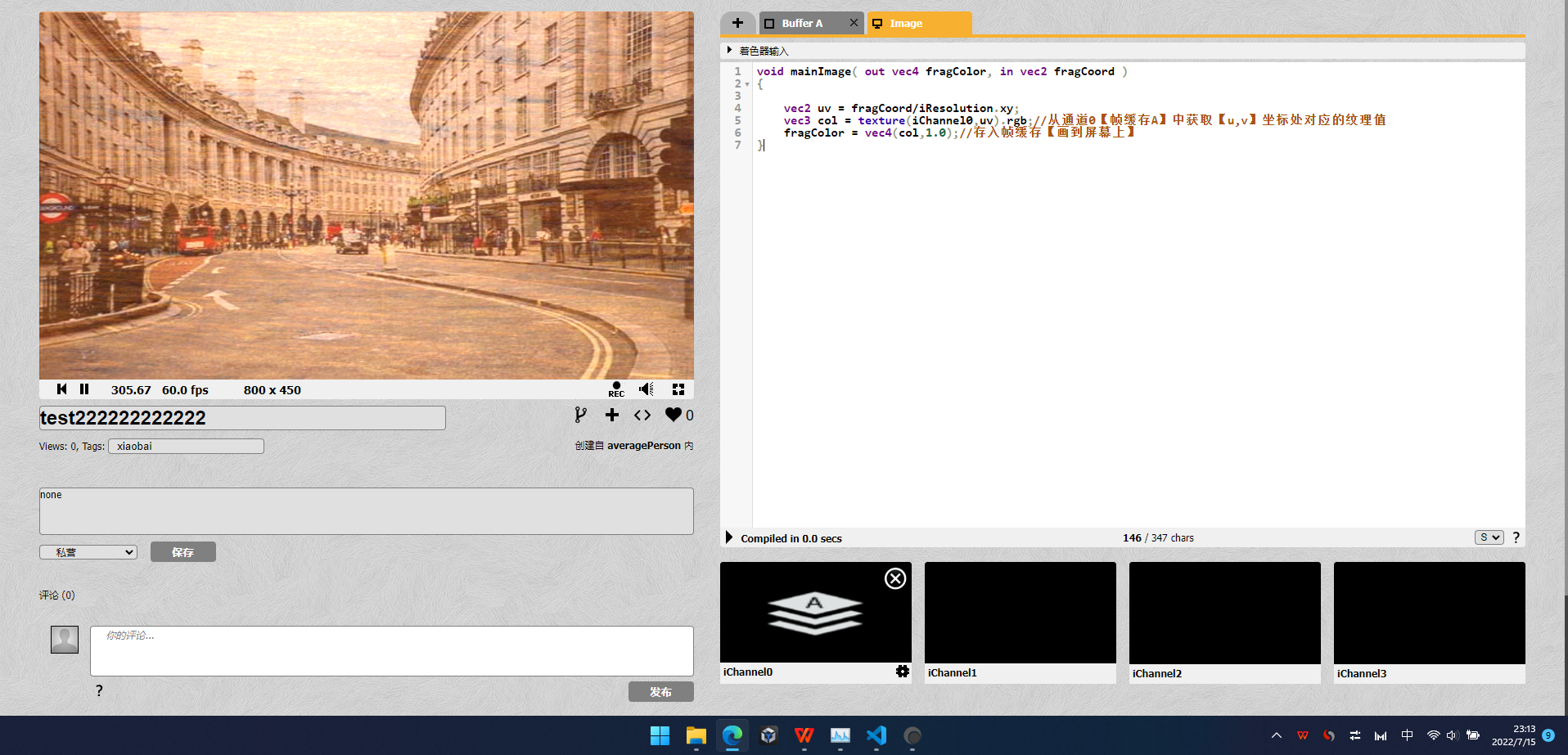

 代码

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{

    vec2 uv = fragCoord/iResolution.xy;
    vec3 col = texture(iChannel0,uv).rgb;//从通道0【帧缓存A】中获取【u,v】坐标处对应的纹理值
    fragColor = vec4(col,1.0);//存入帧缓存【画到屏幕上】
}

帧缓存的实际应用

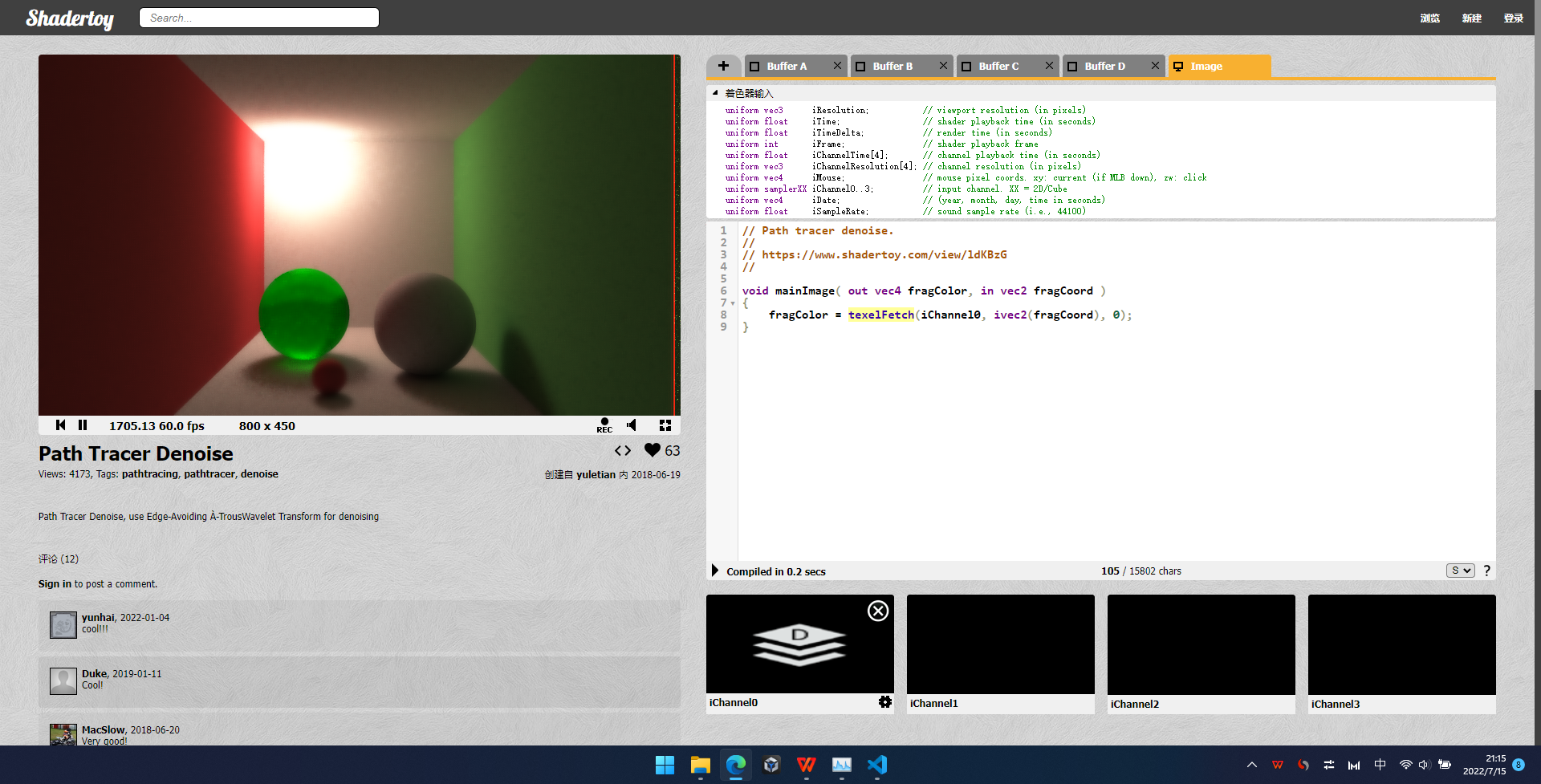

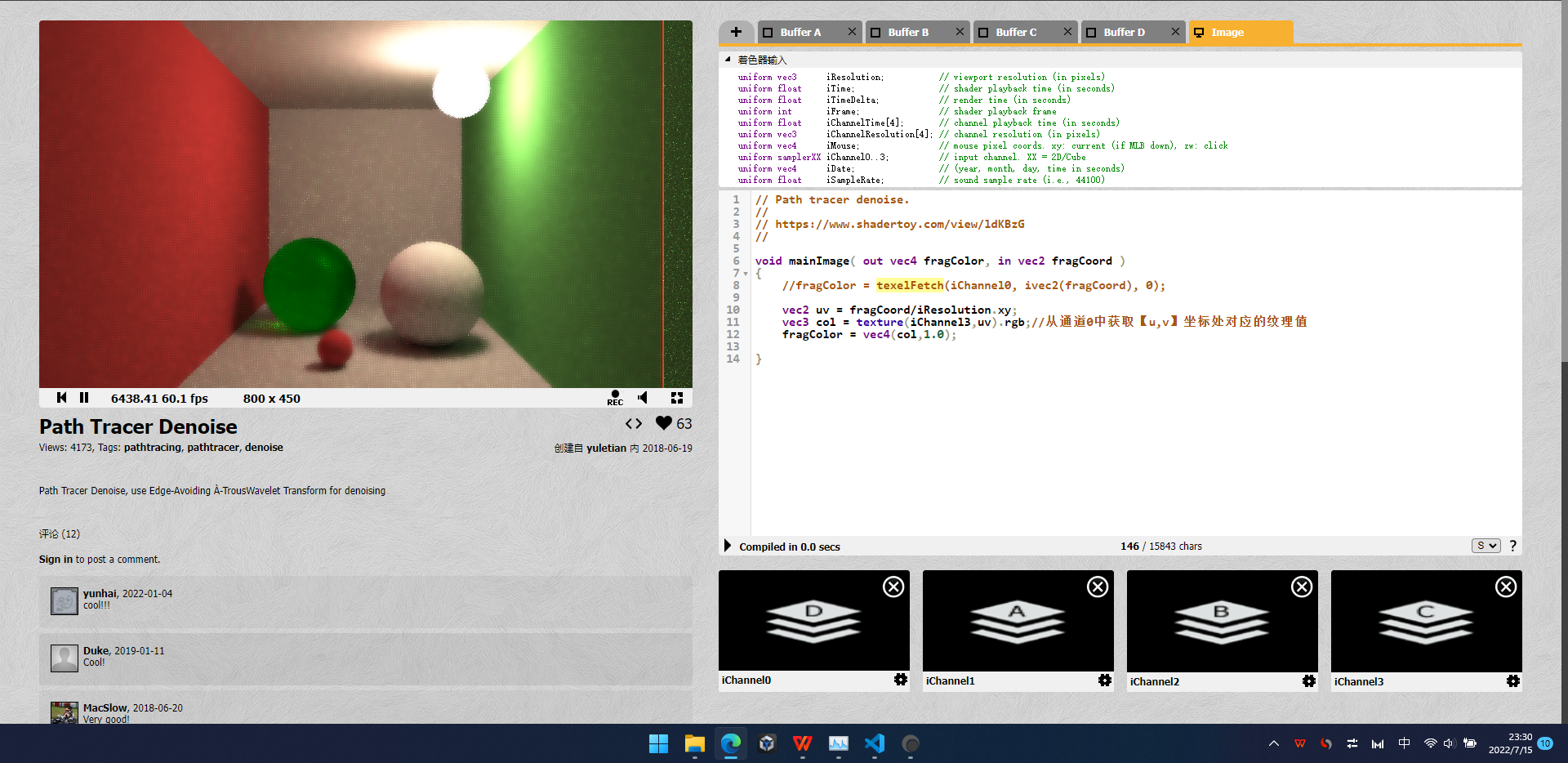

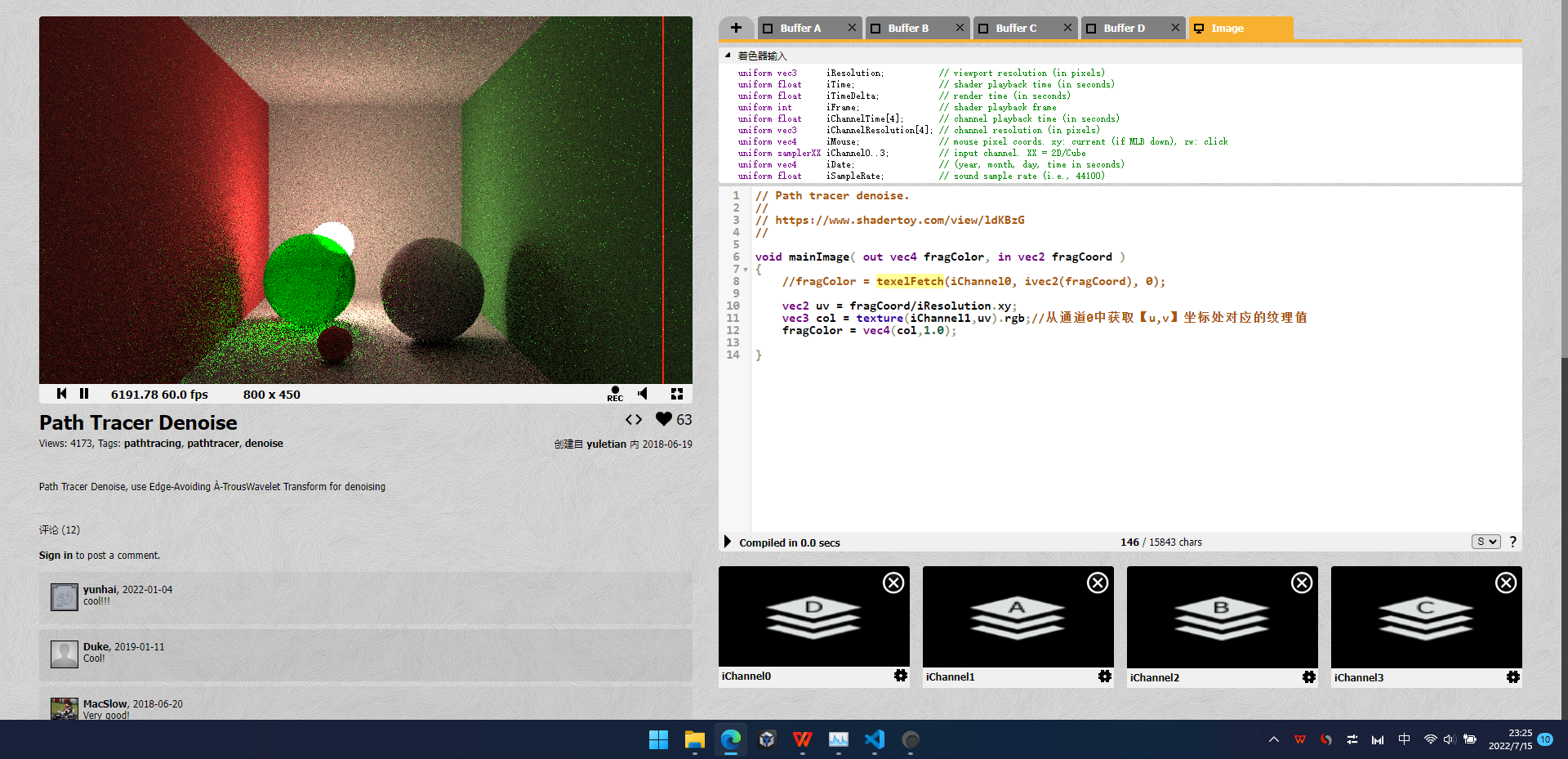

最上面那个链接，里面是这个图，很高级，很难，小白不友好形

这个数据，好像是从帧缓存D里取的

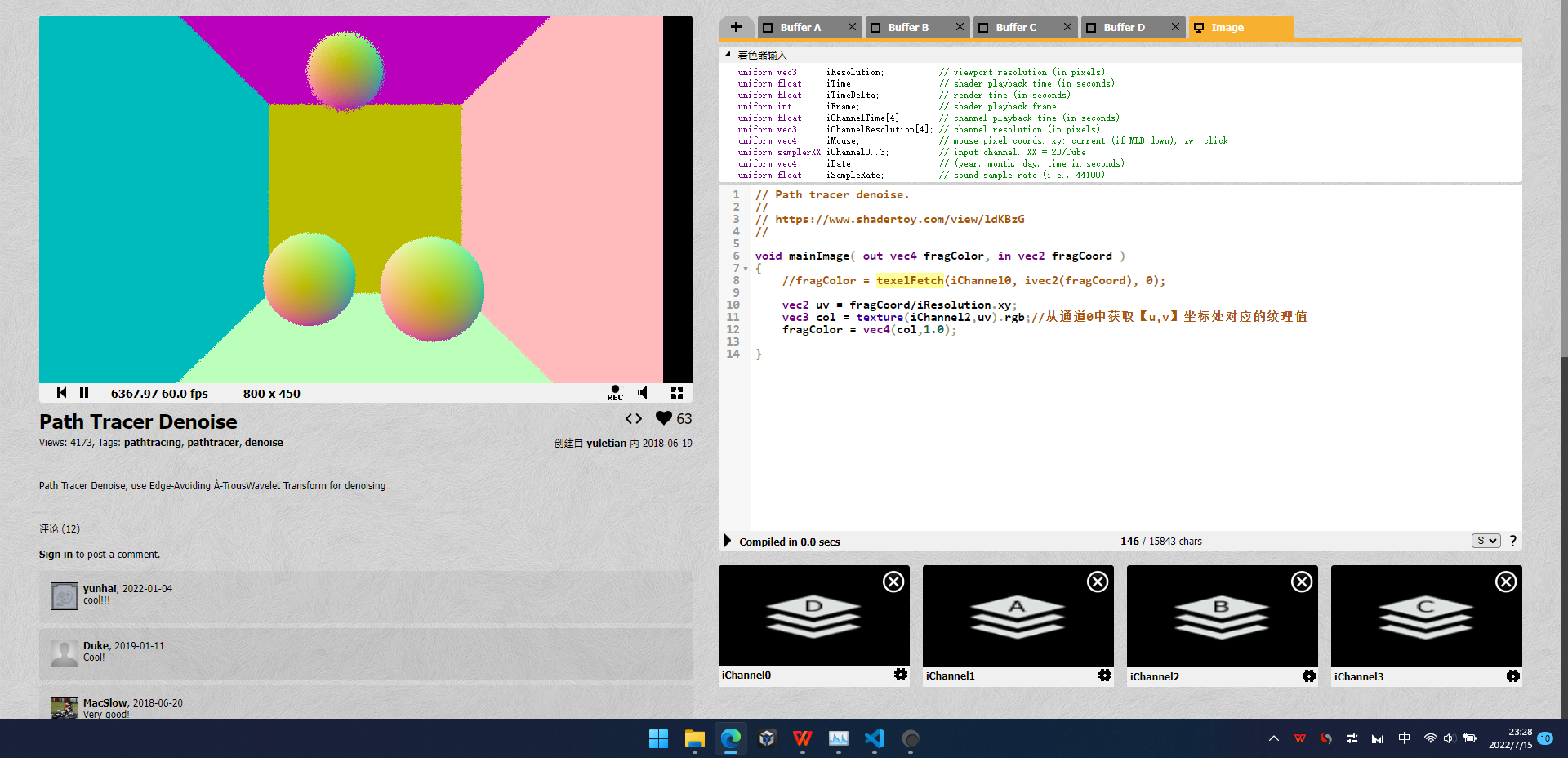

虽然看不懂，但是知道它用了帧缓存 ，那末，把ABC三个帧缓存添加到空的那3个通道里，看看这几个帧缓存里都是上面吧！

代码大概是这样：

// Path tracer denoise.
//
// https://www.shadertoy.com/view/ldKBzG
//

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
	//fragColor = texelFetch(iChannel0, ivec2(fragCoord), 0);

    vec2 uv = fragCoord/iResolution.xy;
    vec3 col = texture(iChannel1,uv).rgb;//从通道0中获取【u,v】坐标处对应的纹理值
    fragColor = vec4(col,1.0);

}

帧缓存A：

 帧缓存B：

 帧缓存C：

 大概……帧缓存就是这个意思吧……

后记

会Whitted-style-ray-tracing的，到这里可能就已经能用shader toy实现Whitted-style-ray-tracing了

会Path-Tracing的，到这里可能就已经能用shader toy实现Path-Tracing了

……

然而，我是小白，即使知道了shader toy这个网站怎么用，但是脑子里没东西：不会图形编程，不会数学，不会物理……

没有核，就算有了个壳，依旧没什么能力去认识世界，只有能力去自我感动……

怎么办呢？无解。

混啊混……混啊混……混……

 有一天算一天吧……
