大家好，我是爱酱。本篇将会系统梳理卷积神经网络（CNN）中卷积核参数共享（Parameter Sharing）与感受野（Receptive Field）的原理、数学推导、工程意义、实际案例及可视化代码，便于直接亲身尝试。

注：本文章含大量数学算式、详细例子说明及大量代码演示，大量干货，建议先收藏再慢慢观看理解。新频道发展不易，你们的每个赞、收藏跟转发都是我继续分享的动力！

一、卷积核参数共享的原理

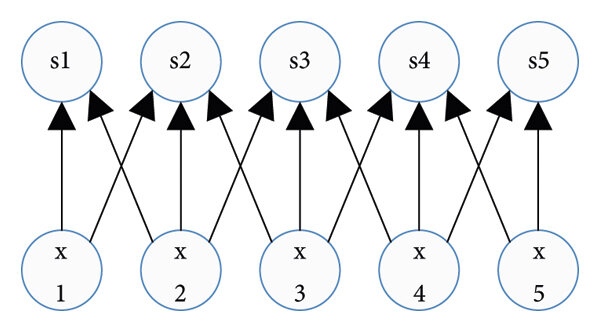

1.1 什么是参数共享？

在CNN中，参数共享指的是：同一个卷积核（filter/kernel）会在输入特征图的不同空间位置反复滑动使用，所有位置用的都是同一组权重和偏置。这一设计极大减少了模型参数量，并赋予了模型平移不变性（Translation Invariance）。

英文专有名词：Parameter Sharing, Weight Sharing
本质：一组卷积核参数负责检测整个输入空间的相同特征，无论特征出现在哪个位置，卷积核都能“发现”它。

1.2 数学表达

假设输入特征图为 $X$ ，卷积核为 $W$ ，偏置为 $b$ ，输出特征图为 $Y$ ，则二维卷积操作为：

其中 $f$ 为激活函数， $k$ 表示第 $k$ 个卷积核。

1.3 参数量对比

无参数共享：每个空间位置、每个通道都有独立权重，参数量极大。
有参数共享：每个卷积核参数仅与通道数和卷积核尺寸相关，参数量大幅下降。

示例对比（以第一层输入为 $55\times55\times3$ ，卷积核 $11\times11$ ，输出通道 $96$ 为例）：

无共享： $55\times55\times96\times(11\times11\times3+1)$
有共享： $96\times(11\times11\times3+1)$

二、感受野的推导与理解

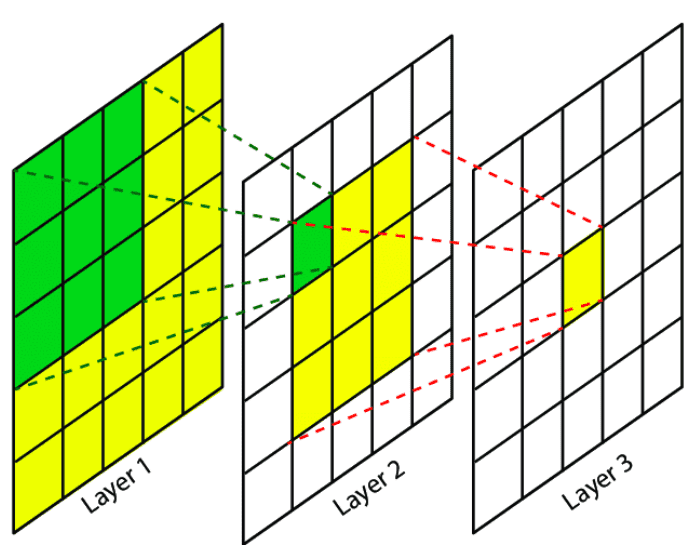

2.1 什么是感受野？

感受野（Receptive Field）指的是：网络中某一层的单个神经元在原始输入空间上所“看到”的区域大小。感受野越大，神经元能整合的上下文信息越多。

英文专有名词：Receptive Field, RF

2.2 感受野递推公式

假设第 $l$ 层卷积核尺寸为 $k_l$ ，步幅为 $s_l$ ，感受野为 $r_l$ ，则有递推关系：

$r_0$ ：输入层感受野为1
$r_l$ ：第 $l$ 层感受野
$k_l$ ：第 $l$ 层卷积核大小
$s_i$ ：第 $i$ 层步幅

全局公式（多层）：

2.3 直观理解

堆叠多层卷积和池化，感受野会随着深度迅速扩大。
池化和步幅卷积会加速感受野的增长。

三、参数共享与感受野的工程意义

参数共享让CNN能高效捕捉空间特征，显著减少模型规模，便于大规模训练和部署。
感受野大小决定了模型能捕获的上下文信息范围。浅层网络感受野小，适合检测局部特征；深层网络感受野大，适合整合全局信息。

四、实际案例与可视化代码演示

4.1 参数共享的实际案例

以MNIST手写数字识别为例，第一层卷积通常用 $3\times3$ 或 $5\times5$ 卷积核，所有空间位置共用同一组权重。如下代码可视化第一层卷积核权重（即共享参数）：

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
from torchvision import datasets, transforms

# 简单CNN模型
class SimpleCNN(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 6, kernel_size=5, padding=2)
    def forward(self, x):
        return self.conv1(x)

model = SimpleCNN()

# 可视化第一个卷积核
with torch.no_grad():
    kernels = model.conv1.weight.cpu().numpy()
plt.figure(figsize=(10, 2))
for i in range(6):
    plt.subplot(1, 6, i+1)
    plt.imshow(kernels[i, 0], cmap='gray')
    plt.title(f'Kernel {i+1}')
    plt.axis('off')

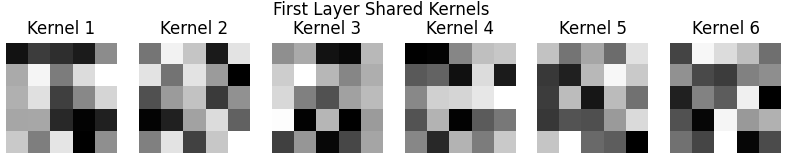

plt.suptitle('First Layer Shared Kernels')
plt.show()

说明：每个卷积核在所有空间位置滑动使用，体现了参数共享。

4.2 感受野推导与可视化

计算与可视化多层感受野

以三层 $3\times3$ 卷积、步幅为 $1$ 为例：

第一层感受野： $r_1 = 3$
第二层感受野： $r_2 = r_1 + (3-1)\times1 = 5$
第三层感受野： $r_3 = r_2 + (3-1)\times1 = 7$

代码演示不同层感受野覆盖区域：

import numpy as np
import matplotlib.pyplot as plt

def plot_rf(input_size, rf_size, center):
    img = np.zeros((input_size, input_size))
    half = rf_size // 2
    x0, y0 = center
    img[max(0, x0-half):min(input_size, x0+half+1), max(0, y0-half):min(input_size, y0+half+1)] = 1
    plt.imshow(img, cmap='Reds')
    plt.title(f'Receptive Field Size: {rf_size}')
    plt.axis('off')

plt.figure(figsize=(12, 3))
for i, rf in enumerate([3, 5, 7]):
    plt.subplot(1, 3, i+1)
    plot_rf(15, rf, (7, 7))

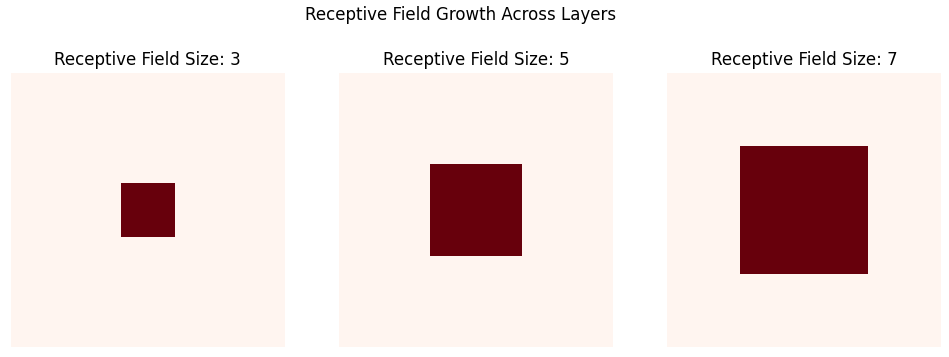

plt.suptitle('Receptive Field Growth Across Layers')
plt.show()

说明：每增加一层，感受野快速扩大，直观展示了多层网络整合全局信息的能力。

五、工程实践建议

卷积核参数共享是CNN高效建模的核心，几乎所有现代CNN架构都采用。
感受野设计需结合任务需求：检测细粒度特征时应关注浅层，整合全局语义时需加深网络或合理设计步幅/池化。
实际调优时，可用上述公式和可视化方法辅助理解和分析模型结构。

六、总结

卷积核参数共享与感受野的设计，是卷积神经网络（CNN）能够在现代人工智能领域大放异彩的两大核心机制。参数共享让CNN在面对高维数据时依然能保持极高的参数效率和泛化能力，使得网络能够在大规模图像、音频、视频等任务中高效训练和部署；而感受野的层层扩展，则让模型能够从局部细节逐步整合到全局语义，实现了对复杂空间结构的多层次理解。

参数共享的本质意义在于：一组卷积核权重在整个输入空间滑动复用，大幅减少了模型参数量，降低了过拟合风险，并赋予了模型对特征位置的“平移不变性”。这不仅提升了模型的训练效率，也让CNN具备了在实际应用中对目标位置、尺度变化的强大适应力。

感受野的理论与实践价值在于：随着网络层数的加深，每一层神经元在输入空间的感受野不断扩大，模型能够捕捉到更大范围的上下文信息。浅层网络关注局部边缘、纹理等细节，高层网络则能够整合全局结构、复杂形状甚至语义概念。合理设计感受野，有助于模型在不同任务中实现从细粒度到全局的特征表达。

工程实践中，理解参数共享和感受野的原理与推导，不仅有助于优化网络结构、提升模型性能，还能帮助我们更好地解释模型的行为、定位问题和创新架构。例如，在目标检测、医学影像、遥感分析等场景，感受野的大小直接影响检测的精度和鲁棒性；而参数共享则是轻量化CNN、移动端部署和高效推理的基础。

未来趋势方面，随着自动化神经架构搜索（NAS）、多尺度特征融合、可解释AI等新技术的发展，参数共享和感受野的设计将更加智能化和多样化。新一代卷积架构将进一步提升空间信息建模能力，实现对更复杂、动态、多模态数据的高效感知与理解。

掌握卷积核参数共享与感受野扩展的原理、推导和可视化方法，是每一位深度学习工程师和研究者的必修课。只有深入理解这些基础机制，才能在AI系统设计、模型创新和实际工程落地中游刃有余，让CNN持续成为智能感知和认知世界的有力工具。
