本篇延续前几篇关键技术拆解，系统梳理批归一化（Batch Normalization, BN）在卷积神经网络（CNN）中的数学推导、核心原理、公式、实际案例和可视化代码演示，帮助你彻底理解CNN训练的“究极昇华”。本文以会详细讲解BN变体的介绍，即不同归一化的介绍、案例及对比。

注：本文章含大量数学算式、详细例子说明及大量代码演示，大量干货，建议先收藏再慢慢观看理解。新频道发展不易，你们的每个赞、收藏跟转发都是我继续分享的动力！

一、批归一化的核心思想

批归一化（Batch Normalization, BN）是一种在神经网络训练过程中对每一层的激活进行标准化的技术。它通过对小批量（mini-batch）内的激活进行归一化，缓解了“内部协变量偏移”（Internal Covariate Shift）问题，从而加速训练，提高收敛速度，并有一定正则化效果。

英文专有名词：Batch Normalization, BN, Internal Covariate Shift
本质作用：
- 稳定每层输入分布，提升训练稳定性
- 支持更高学习率，减少对参数初始化的敏感性
- 降低梯度消失/爆炸风险，支持更深网络结构

二、BN的数学推导

1. Mini-batch 归一化公式

假设某一层输入激活为 $x = [x_1, x_2, ..., x_m]$ ，其中 $m$ 为mini-batch大小，BN的标准化步骤如下：

（1）计算mini-batch均值与方差：

（2）归一化激活：

$\epsilon$ 为防止除零的小常数。

（3）缩放与偏移（恢复表达能力）：

$\gamma$ （scale）和 $\beta$ （shift）为可学习参数。

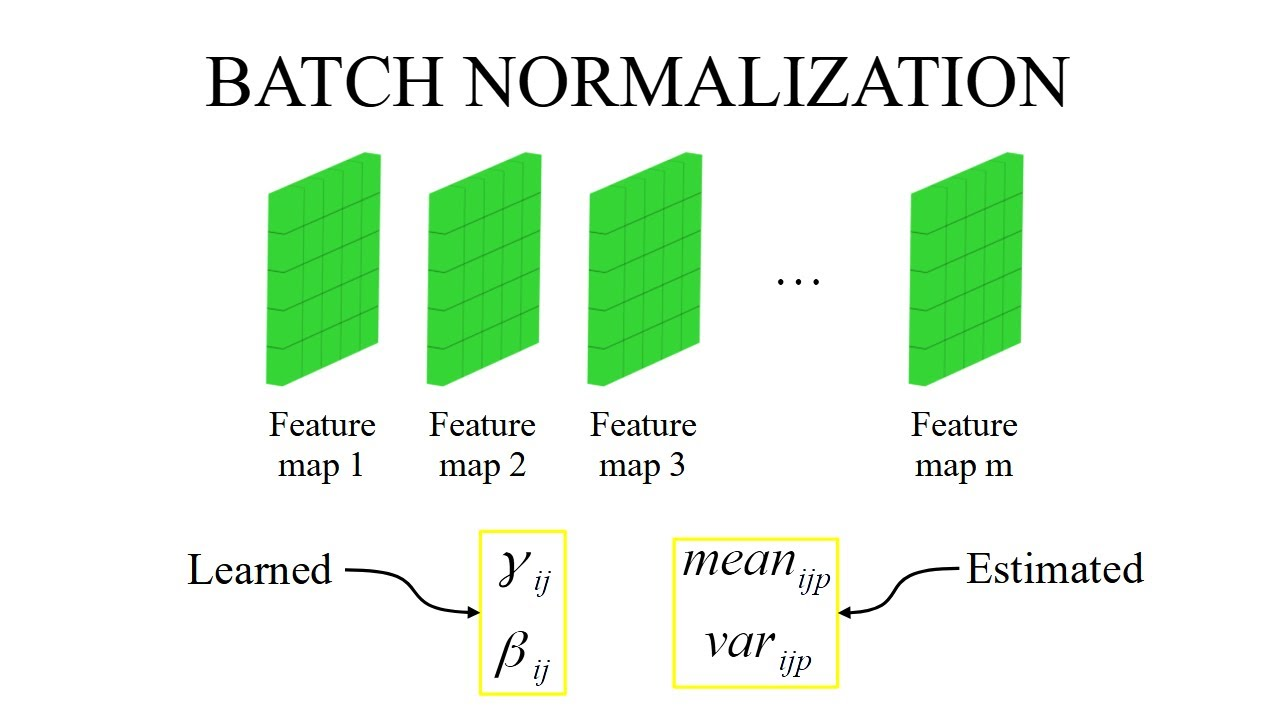

2. CNN中的BN推导

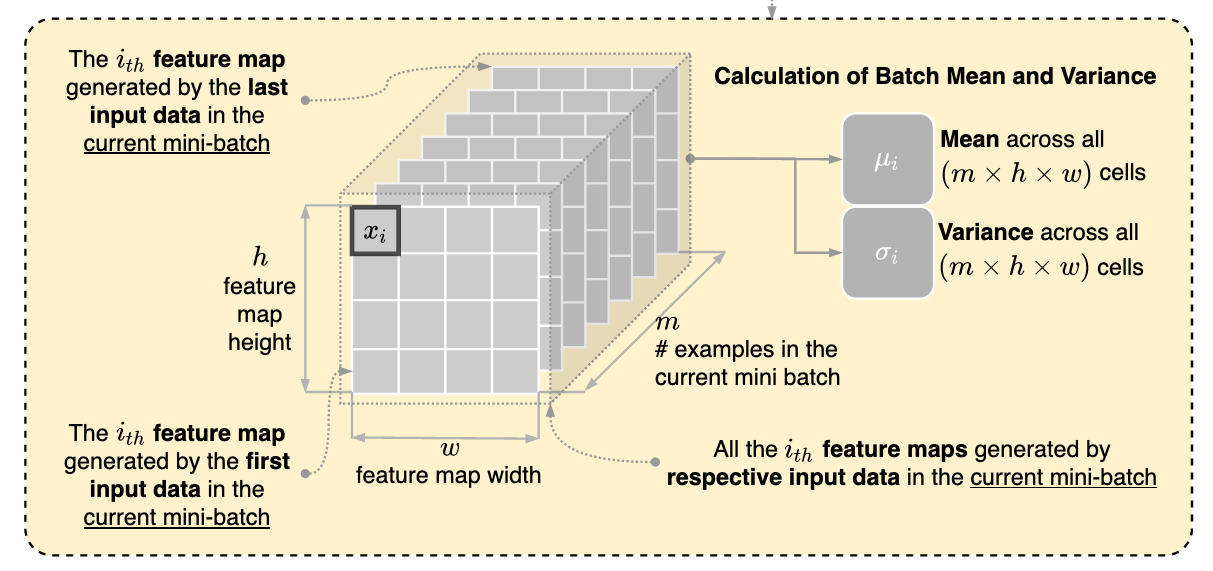

在卷积层，BN通常对每个通道（feature map）分别归一化：

对于输入 $X$ ，形状为 $(N, C, H, W)$ ，其中 $N$ 为batch size， $C$ 为通道数， $H,W$ 为空间尺寸。
对每个通道 $c$ ，BN的均值和方差按 $(N, H, W)$ 维度统计：

其中 $\gamma_c$ 和 $\beta_c$ 是每个通道独立的可学习参数

三、BN在CNN中的工程实现与实际案例

典型PyTorch实现（含可视化）

下面以MNIST为例，演示BN在CNN中的应用与训练过程可视化：

import torch
import torch.nn as nn
import torch.nn.functional as F
import matplotlib.pyplot as plt
from torchvision import datasets, transforms

# 数据加载
transform = transforms.Compose([transforms.ToTensor()])
trainset = datasets.MNIST(root='./data', train=True, download=True, transform=transform)
testset = datasets.MNIST(root='./data', train=False, download=True, transform=transform)
trainloader = torch.utils.data.DataLoader(trainset, batch_size=64, shuffle=True)
testloader = torch.utils.data.DataLoader(testset, batch_size=1000, shuffle=False)

# 定义带BN的CNN
class CNN_BN(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 16, 3, padding=1)
        self.bn1 = nn.BatchNorm2d(16)
        self.conv2 = nn.Conv2d(16, 32, 3, padding=1)
        self.bn2 = nn.BatchNorm2d(32)
        self.fc1 = nn.Linear(32*7*7, 64)
        self.bn_fc = nn.BatchNorm1d(64)
        self.fc2 = nn.Linear(64, 10)
    def forward(self, x):
        x = F.relu(self.bn1(self.conv1(x)))
        x = F.max_pool2d(x, 2)
        x = F.relu(self.bn2(self.conv2(x)))
        x = F.max_pool2d(x, 2)
        x = x.view(x.size(0), -1)
        x = F.relu(self.bn_fc(self.fc1(x)))
        x = self.fc2(x)
        return x

model = CNN_BN()
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
criterion = nn.CrossEntropyLoss()

# 训练并记录损失
losses = []
epochs = 5
for epoch in range(epochs):
    running_loss = 0.0
    for images, labels in trainloader:
        optimizer.zero_grad()
        outputs = model(images)
        loss = criterion(outputs, labels)
        loss.backward()
        optimizer.step()
        running_loss += loss.item()
    avg_loss = running_loss / len(trainloader)
    losses.append(avg_loss)
    print(f"Epoch {epoch+1}/{epochs}, Loss: {avg_loss:.4f}")

# 可视化训练损失曲线
plt.figure(figsize=(7, 4))
plt.plot(range(1, epochs+1), losses, marker='o')
plt.title('Training Loss Curve with BatchNorm')
plt.xlabel('Epoch')
plt.ylabel('Loss')
plt.grid(True)
plt.tight_layout()
plt.show()

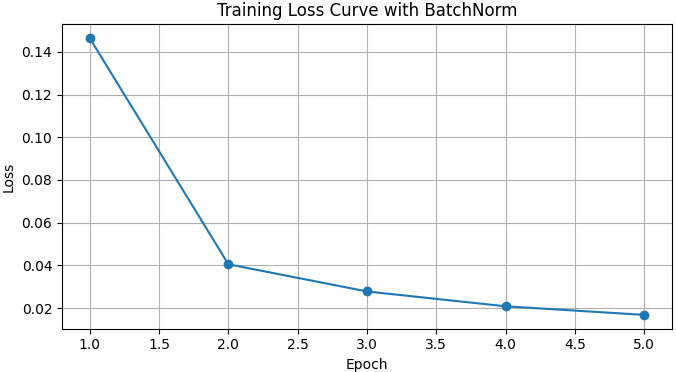

运行结果

代码说明

nn.BatchNorm2d 对每个通道独立归一化，常放在卷积层和激活函数之间。
训练过程中可视化损失收敛，BN通常能加速收敛、提升稳定性。

四、BN的推导细节与正则化效果

归一化后再缩放/偏移：BN不仅标准化激活，还引入$\gamma$和$\beta$，保证网络表达能力不受损失。
训练与推理模式：训练时用mini-batch均值/方差，推理时用滑动平均（running mean/var）。
正则化作用：BN在训练时引入mini-batch噪声（Noise），有一定正则化效果，能缓解过拟合。

五、工程实践建议

BN放置位置：推荐在卷积层后、激活函数前（Conv → BN → ReLU）。
小批量问题：batch size过小可能导致BN不稳定，可考虑GroupNorm/LayerNorm等替代方案。
推理部署：推理时使用训练期累积的滑动均值和方差，保证一致性。

六、BN的变体

批归一化（Batch Normalization, BN）自提出以来，针对不同网络结构和实际问题，衍生出多种变体，主要包括：

1. 层归一化（Layer Normalization, LN）

原理：对每个样本的所有特征（如通道维）做归一化，而不是对mini-batch内同一通道归一化。
适用场景：RNN、Transformer等序列建模任务，或batch size较小的场合。
数学表达：

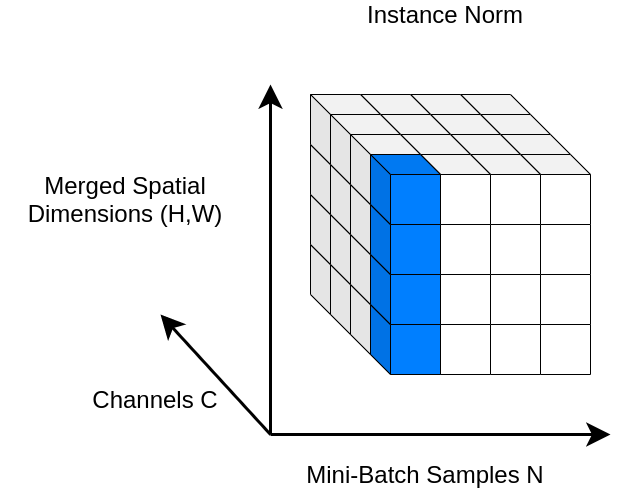

2. 实例归一化（Instance Normalization, IN）

原理：对每个样本、每个通道独立归一化，常用于风格迁移（Style Transfer）等任务。
适用场景：图像风格迁移、生成模型等。

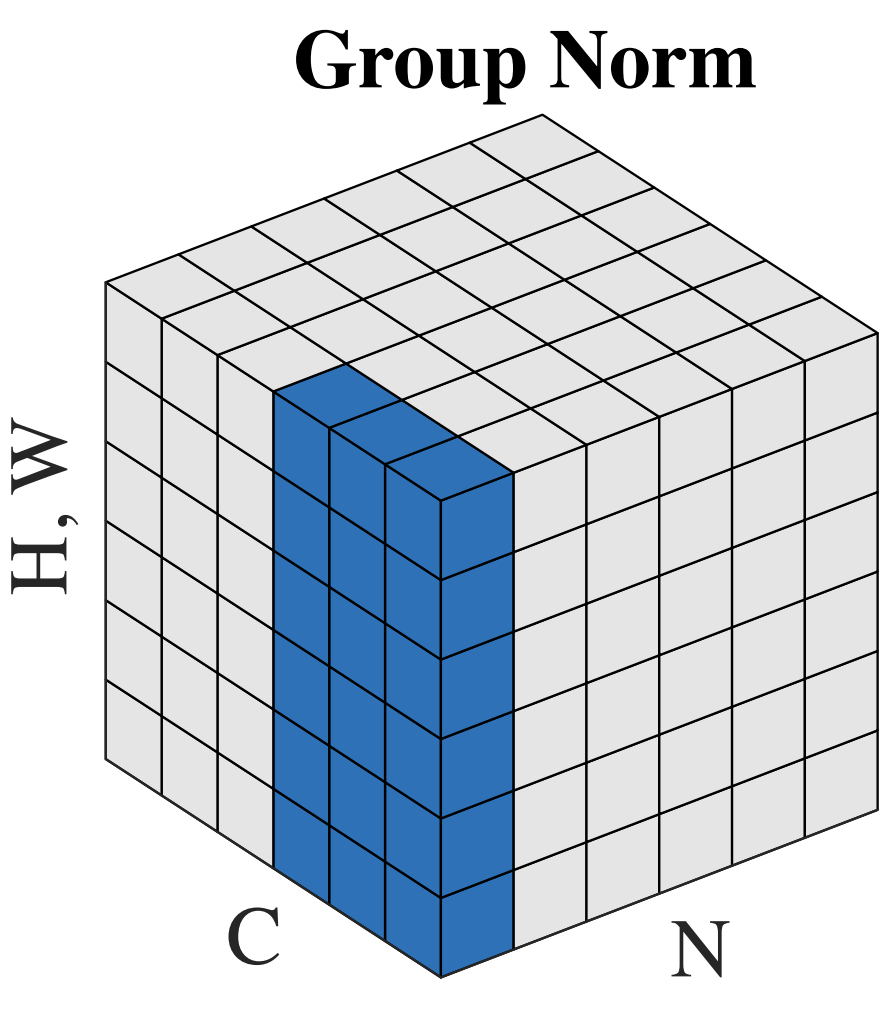

3. 群归一化（Group Normalization, GN）

原理：将通道划分为多个组，每组内做归一化，兼顾BN和LN优点。
适用场景：小batch size、目标检测、分割等。
数学表达：

4. 层次归一化与自适应归一化

Layer-Instance Norm（LIN）、Switchable Norm（SN）等混合BN、LN、IN的优点，自动学习归一化权重。
自适应归一化（AdaIN）：用于风格迁移，将内容特征的均值方差替换为风格特征的均值方差。

5. 权重归一化（Weight Normalization, WN）

原理：对权重参数而不是激活值归一化，提升训练稳定性。
适用场景：生成模型、GAN等。

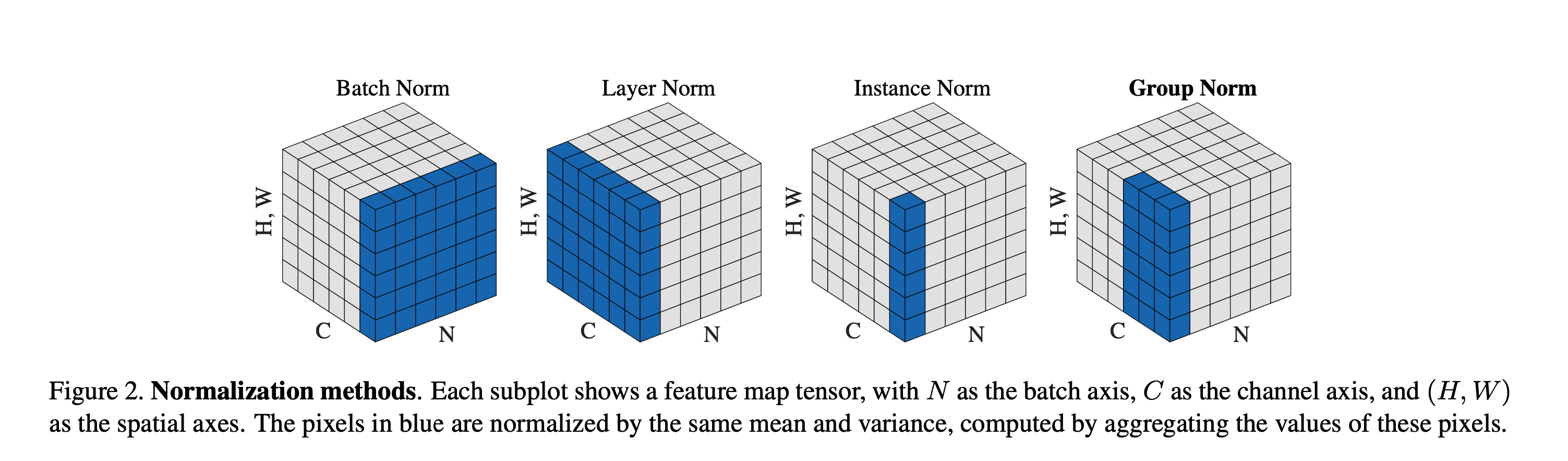

七、变体的实际案例对比

归一化方法	主要特点	典型应用场景	优势	局限性
BN	对mini-batch归一化	CNN、分类、检测	加速收敛，正则化	batch size小效果差
LN	对每个样本归一化	RNN、Transformer	不依赖batch size	图像任务效果一般
IN	每通道每样本归一化	风格迁移、生成模型	保留风格独立性	丢失全局统计信息
GN	分组归一化	检测、分割、小batch	稳定性强，适合小batch	分组数需调参
AdaIN	内容/风格自适应归一化	风格迁移、生成模型	灵活迁移风格	需风格特征参与
WN	权重参数归一化	GAN、生成网络	提升训练稳定性	仅归一化权重，不控激活

实际案例举例：

BN：ResNet、VGG等主流CNN架构的标配，ImageNet分类、COCO检测等大规模任务均采用。
LN：Transformer、BERT等NLP大模型的核心归一化方式，提升长序列训练稳定性。
IN/AdaIN：图像风格迁移（如Neural Style Transfer）、生成对抗网络（GAN）等。
GN：Mask R-CNN、Detectron2等目标检测、分割框架，尤其适合小batch场景。
WN：DCGAN、StyleGAN等生成模型，提升训练收敛与稳定性。

八、未来趋势与研究方向

自适应与混合归一化
未来归一化方法将更加智能，能够根据不同任务、层级、数据动态调整归一化策略。如Switchable Norm、Dynamic Norm等自动加权多种归一化方式。
小batch与无batch归一化
针对分布式训练、小样本学习、在线推理等场景，GroupNorm、LayerNorm、Batch-free Norm等将获得更广泛应用。
归一化与正则化的融合
新一代归一化方法将与Dropout、数据增强等正则化手段协同，提升模型泛化能力和鲁棒性。
归一化与可解释性
研究归一化对模型训练动态、特征分布和决策路径的影响，推动可解释AI和模型诊断工具发展。
归一化与新型架构结合
随着Transformer、图神经网络（GNN）、生成式AI等新架构的普及，归一化方法也在不断创新和适配，支持多模态、多任务和跨域学习。
高效推理与硬件友好归一化
针对移动端、边缘计算等资源受限场景，开发更高效、硬件友好的归一化算子和实现方案。

九、总结

批归一化（Batch Normalization）及其变体，是现代深度学习模型训练不可或缺的基础技术。BN通过对mini-batch激活归一化，极大提升了训练速度、稳定性和泛化能力，推动了深层神经网络在视觉、语音、NLP等领域的广泛应用。随着网络结构和应用场景的多样化，LN、IN、GN、AdaIN等变体不断涌现，满足了不同任务对归一化的差异化需求。

工程实践中，合理选择和配置归一化方式，是模型性能优化和工程落地的关键。
BN适合大batch的视觉任务，LN适合序列建模和Transformer，IN/AdaIN适合风格迁移和生成模型，GN则兼顾小batch和空间特征。归一化的引入不仅提升了训练效率，还带来了正则化、抗噪声和可解释性等多重收益。

未来，归一化方法将与自动化结构搜索、可解释AI、多模态学习等前沿方向深度融合，推动AI系统在更复杂、更真实的环境中实现高效、稳健和智能的表现。

深入理解批归一化及其变体的原理、推导与工程实现，是每一位AI工程师和研究者的必修课，也是神经网络持续创新和落地应用的坚实基础。
