大家好，我是爱酱。本篇将会系统梳理卷积神经网络（CNN）中的零填充（Padding）与输出尺寸推导的原理、数学推导、工程意义、实际案例及可视化代码，便于直接亲身尝试。

注：本文章含大量数学算式、详细例子说明及大量代码演示，大量干货，建议先收藏再慢慢观看理解。新频道发展不易，你们的每个赞、收藏跟转发都是我继续分享的动力！

一、零填充（Padding）是什么？

零填充（Padding）指在输入特征图的边缘补上若干圈“0”，以控制卷积操作后输出特征图的空间尺寸。

英文专有名词：Padding, Zero Padding
本质作用：
- 保持输出尺寸不变（常见于“same”卷积）
- 控制感受野增长速度
- 避免边缘信息丢失

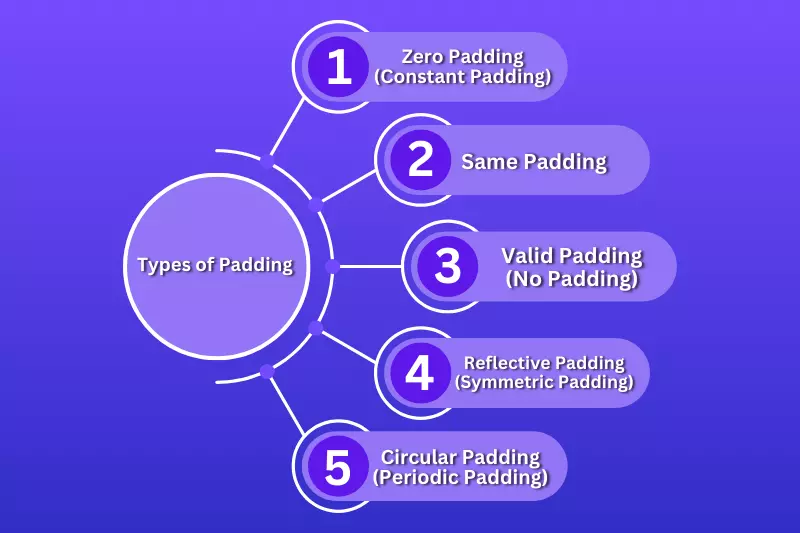

常见Padding类型

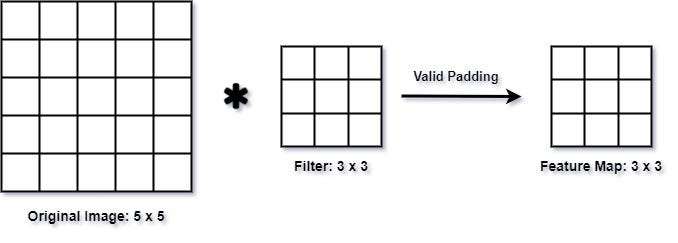

Valid Padding（无填充）：不补零，输出尺寸变小

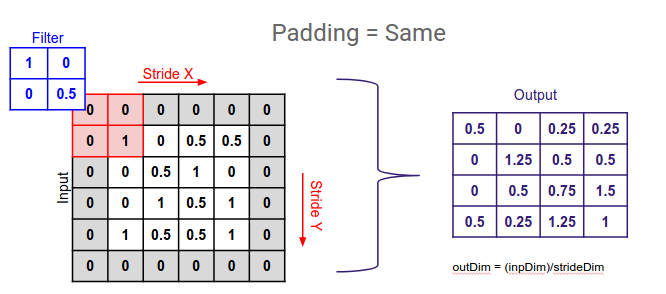

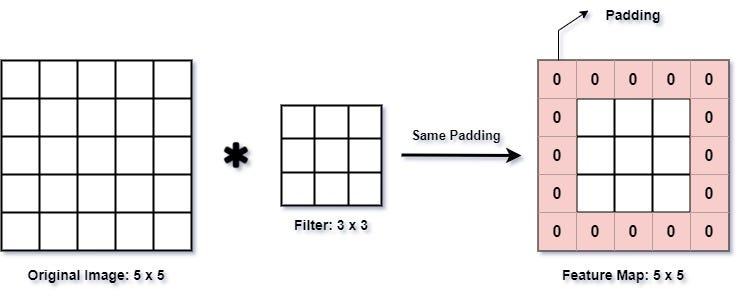

Same Padding（等长填充）：补零使输出尺寸与输入一致
Custom Padding：自定义补零圈数

二、卷积输出尺寸推导

假设输入特征图尺寸为 $H_{in} \times W_{in}$ ，卷积核大小为 $K \times K$ ，步幅为 $S$ ，填充为 $P$ ，则输出特征图尺寸为：

$H_{in}, W_{in}$ ：输入高宽
$K$ ：卷积核尺寸
$S$ ：步幅（Stride）
$P$ ：填充圈数（每边补零的像素数）
$\lfloor \cdot \rfloor$ ：向下取整

“Same”卷积的填充公式

若希望输出尺寸与输入一致（即 $H_{out} = H_{in}$ ），则填充应为：

三、工程意义与设计建议

保持空间尺寸：在深层网络中，合理填充可避免特征图过早缩小。
边缘特征保留：补零后，边缘像素也能被卷积核充分覆盖，提升模型对边缘信息的利用。
感受野控制：填充影响感受野的增长速度，进而影响模型对全局信息的整合能力。

四、实际案例与可视化代码演示

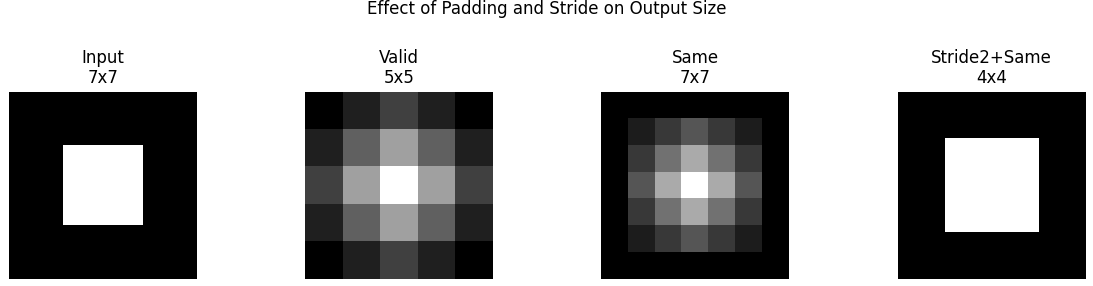

案例：不同Padding设置下卷积输出尺寸与特征图变化

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
import numpy as np

def show_feature_map(img, title, subplot_idx):
    plt.subplot(1, 4, subplot_idx)
    plt.imshow(img.squeeze(), cmap='gray')
    plt.title(title)
    plt.axis('off')

# 构造简单输入
input_img = torch.zeros((1, 1, 7, 7))
input_img[0, 0, 2:5, 2:5] = 1  # 中间亮块

# 不同padding设置
convs = [
    nn.Conv2d(1, 1, kernel_size=3, stride=1, padding=0, bias=False),  # valid
    nn.Conv2d(1, 1, kernel_size=3, stride=1, padding=1, bias=False),  # same
    nn.Conv2d(1, 1, kernel_size=3, stride=2, padding=1, bias=False),  # stride>1
]
# 设置卷积核为均值核，便于可视化
for conv in convs:
    with torch.no_grad():
        conv.weight[:] = 1.0 / 9

# 原图
plt.figure(figsize=(12, 3))
show_feature_map(input_img[0], 'Input\n7x7', 1)

# valid padding
out1 = convs[0](input_img)
show_feature_map(out1[0].detach(), 'Valid\n5x5', 2)

# same padding
out2 = convs[1](input_img)
show_feature_map(out2[0].detach(), 'Same\n7x7', 3)

# stride>1 + same padding
out3 = convs[2](input_img)
show_feature_map(out3[0].detach(), 'Stride2+Same\n4x4', 4)

plt.suptitle('Effect of Padding and Stride on Output Size')
plt.tight_layout(rect=[0, 0, 1, 0.93])
plt.show()

# 输出各尺寸
print('Input shape:', input_img.shape)
print('Valid padding output:', out1.shape)
print('Same padding output:', out2.shape)
print('Stride=2, same padding output:', out3.shape)

代码说明

输入为 $7\times7$ ，中间为亮块，便于观察卷积核覆盖效果。
Valid Padding：输出 $5\times5$ ，空间缩小。
Same Padding：输出 $7\times7$ ，空间不变。
步幅为2 + Same Padding：输出 $4\times4$ ，空间减半。
可视化每种设置下的特征图，直观理解填充对输出尺寸和特征抽象的影响。

五、常见问题与实战建议

深层网络建议使用same padding，避免特征图过早缩小，保留更多空间信息。
步幅>1时需特别注意：填充不当可能导致输出尺寸与预期不符，甚至信息丢失。
自定义padding：在PyTorch中可用nn.ZeroPad2d等实现任意边补零，适应特殊结构需求。
卷积核为奇数尺寸（如3、5）时，same padding最常用，易于对称补零。

六、未来趋势与研究方向

随着深度学习和神经网络理论的不断演进，CNN中的零填充（Padding）与输出尺寸推导也正呈现出以下几个前沿趋势和研究方向：

1. 自适应与动态填充（Adaptive/Dynamic Padding）

传统零填充采用固定规则（如“same”或“valid”），但实际任务中，输入尺寸、特征分布和目标需求多变。未来，自适应填充（如根据特征图内容动态调整填充方式）有望提升模型对边界信息的利用和空间感知能力。
动态填充机制可与注意力机制、可学习边界参数等结合，使网络自动决定每一层的最优填充策略，提升泛化性和表达力。
