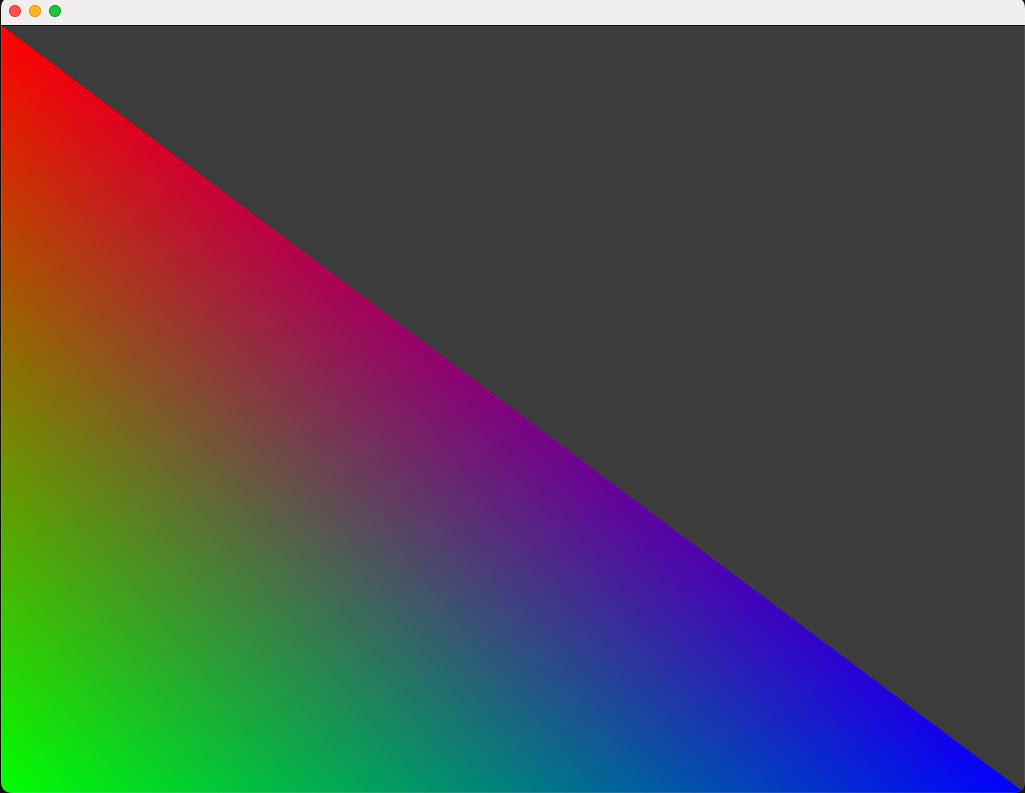

在图形编程中，通过顶点属性可以为网格添加额外数据，如颜色，从而实现丰富的视觉效果。本文将引导你为三角形网格的每个顶点指定不同颜色（红、绿、蓝），并通过片元插值在片元着色器中混合这些颜色，最终渲染出彩虹三角形。这将帮助你理解顶点属性的添加和传递过程。

什么是顶点属性？

到目前为止，我们的网格顶点只包含位置信息。但在真实的3D图形应用中，顶点可以携带更多类型的数据：

颜色属性：为每个顶点指定独特的颜色
纹理坐标：用于纹理映射的UV坐标
法向量：用于光照计算的表面法线
自定义数据：任何你需要的额外信息

💡 顶点属性是附加到每个顶点的额外数据，这些数据会在渲染管线中传递给着色器进行处理。

顶点颜色属性的优势：

通过插值自动生成平滑的颜色过渡
比纹理采样更高效的着色方式
对每个顶点的颜色有完全控制权
相比纹理贴图占用更少显存

添加顶点颜色

将信息从 C++ 代码传递到渲染管线的两种方式中，通过网格顶点数据是唯一能逐顶点变化的方法。目前网格仅包含位置数据，但我们可以扩展为每个顶点添加颜色属性。在 openFrameworks 中，使用 addColor() 方法轻松实现。

在 ofApp.cpp 的 setup() 函数中，添加顶点颜色：

void ofApp::setup(){
    // 创建三角形网格
    triangle.addVertex(glm::vec3(-1.0, -1.0, 0.0));  // 左下角
    triangle.addVertex(glm::vec3( 1.0, -1.0, 0.0));  // 右下角
    triangle.addVertex(glm::vec3( 0.0,  1.0, 0.0));  // 顶部

    // 为每个顶点添加不同颜色
    triangle.addColor(ofFloatColor(1.0, 0.0, 0.0));  // 红色
    triangle.addColor(ofFloatColor(0.0, 1.0, 0.0));  // 绿色
    triangle.addColor(ofFloatColor(0.0, 0.0, 1.0));  // 蓝色

    // 加载着色器
    shader.load("vertex_color.vert", "vertex_color.frag");
}

注意：

顶点和颜色的添加顺序必须一致
第1个顶点对应第1个颜色，第2个顶点对应第2个颜色，以此类推
使用ofFloatColor确保颜色值在0.0-1.0范围内

颜色数据的存储格式

在GPU中，颜色通常以RGBA格式存储：

R (Red)：红色分量 (0.0 - 1.0)
G (Green)：绿色分量 (0.0 - 1.0)
B (Blue)：蓝色分量 (0.0 - 1.0)
A (Alpha)：透明度分量 (0.0 - 1.0)

更新顶点着色器

网格现在包含多个顶点属性（位置 + 颜色），需在顶点着色器中使用布局限定符（layout qualifier）指定数据顺序，以便正确解析。创建新的顶点着色器 vertex_color.vert：

#version 410

// 布局限定符：指定顶点属性的输入位置
layout(location = 0) in vec3 position;  // 位置属性
layout(location = 1) in vec4 color;     // 颜色属性

// 输出变量：传递给片元着色器
out vec4 vertex_color;  // 将颜色传递给下一阶段

void main()
{
    // 变换顶点位置
    gl_Position = vec4(position, 1.0);

    // 传递颜色数据
    vertex_color = color;
}

布局限定符 (Layout Qualifiers)

layout(location = 0) in vec3 position;
layout(location = 1) in vec4 color;

作用：明确指定顶点属性在GPU中的存储位置
location = 0：位置属性固定在索引0
location = 1：颜色属性分配到索引1
类型匹配：vec3对应位置(x,y,z)，vec4对应颜色(r,g,b,a)

输出变量

out vec4 vertex_color;

out关键字：声明输出到下一个着色器阶段的变量
命名规范：使用描述性名称，便于在片元着色器中识别
数据传递：顶点着色器的输出自动成为片元着色器的输入

更新片元着色器

片元着色器需从顶点着色器接收颜色数据，使用 in 关键字声明匹配的输入变量。创建新的片元着色器 vertex_color.frag：

#version 410

// 输入变量：接收来自顶点着色器的数据
in vec4 vertex_color;  // 插值后的颜色

// 输出变量：最终像素颜色
out vec4 output_color;

void main()
{
    // 直接使用插值后的颜色
    output_color = vertex_color;
}
