基于TI Sitara处理器的EtherCAT主站开发案例

最新推荐文章于 2025-11-28 16:43:58 发布
原创 最新推荐文章于 2025-11-28 16:43:58 发布 · 置顶 · 1.2k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#linux #ethercat #嵌入式 #AM335

本文介绍了基于TI Sitara AM335x处理器的EtherCAT主站开发，利用Acontis的EC-Master协议栈控制伺服电机。通过详细步骤展示了如何在Linux环境下配置和测试EtherCAT系统，包括网络配置、驱动加载、伺服驱动器连接及CPU频率调整等。

本文主要基于TI Sitara处理器 AM3352/54/58/59芯片的工业板卡，给大家分享如何在德国Acontis公司EtherCAT主站协议栈控制伺服电机的具体方法。



其中试用到的案例板卡为Tronlong创龙科技的TL335x-EVM-S评估板。创龙TL335x-EVM是一款基于TI Sitara系列AM3352/AM3354/AM3358/AM3359 ARM Cortex-A8高性能低功耗处理器设计的评估板，由核心板和底板组成。

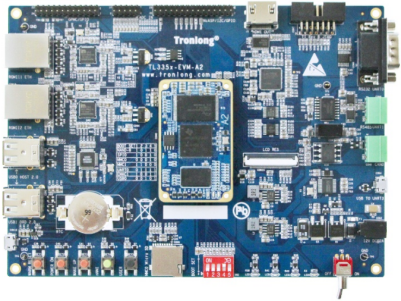

评估板正面图

核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。评估板接口资源丰富，引出双路千兆网口、HDMI、GPMC、CAN等接口，方便用户快速进行产品方案评估与技术预研。

本文适用开发环境：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

Kernel：Linux-RT-4.9.65

Acontis EtherCAT主站协议栈开发包：EC-Master-V2.9-Linux_armv6-vfp-eabihf-Eval.tar.zip

Acontis EtherCAT网络信息配置工具：EC-Engineer

伺服驱动器：SANYO R

了解本专栏 订阅专栏 解锁全文 超级会员免费看
