解读UDS协议中NRC以及NRC优先级

本文探讨了UDS(统一诊断服务)协议中的NRC(否定响应码)及其优先级,特别是在车辆ECU诊断过程中的应用。通过一个经典的Security解锁模型,解释了如何在不同错误情况下选择合适的NRC响应。根据协议推荐,优先级考虑包括请求报文长度、服务支持、安全认证等因素。在实际工作中,OEM会定义服务的NRC优先级,指导工程师编写测试规范。文章鼓励深入理解协议并实践长期主义。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

最近被新东方转型之举震撼,让自己震撼的不是销售业绩、不是俞敏洪再创业启航,震撼的是多读书是真的可以改变一个人的,多读的这些书不是应用工作的功利书,是能慰藉心灵的“闲书”。为使自己摆脱高知识低文化宿命,分享一段文字,开始今天的主题:

我当然很希望自己可以得偿所愿,但是我也希望自己可以坦然面对未能如愿以偿带来的落差感。顺而不狂,逆而不伤,抛开执念,道路且长。心向远方,无心驻望!

Return to today‘s topic!

诊断功能是车辆ECU自属的一个重要功能,作用大致可分为:

-> 通过诊断功能获取车辆运行信息,界定车身出问题部位;

-> 通过诊断功能实现对ECU的Software update;

-> 通过诊断功能做车辆产线下线配置操作等等。

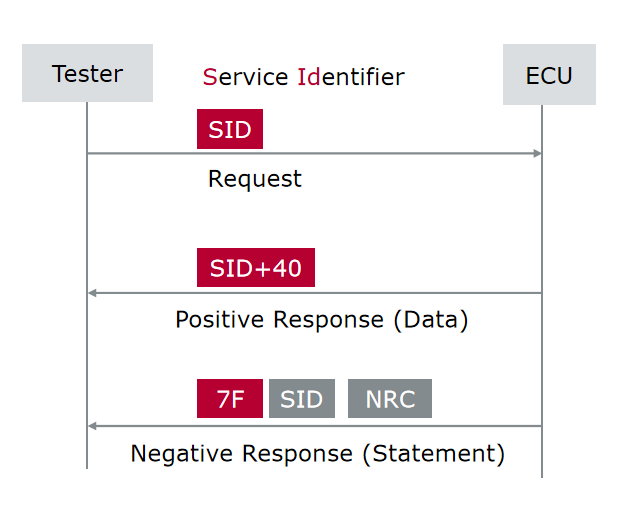

诊断典型模型如下:

Tester(车辆诊断仪)发送诊断请求(Service是诊断功能的载体,ID是诊断服务标识符)SID至ECU,ECU基于收到的诊断请求发送诊断响应,响应格式是SID + 40,如上是诊断请求的肯定响应。但是如果ECU收到请求后,无法给与肯定响应,这个时候就会回复否定响应,响应格式是7F SID NRC,其中NRC是否定响应码,功能是告知ECU为何给与否定响应。

比如下图典型的NRC/35/

### NRC优先级的概念及其在特定系统中的应用 #### 什么是NRC优先级NRC(Negative Response Code,负响应码)用于描述汽车电子控制单元(ECU)或其他嵌入式设备在接收到不符合预期的诊断请求时返回的具体错误原因。每种NRC都有其对应的数值和含义,例如`0x10`表示“通用拒绝”,而`0x78`表示“条件未满足”。这些代码帮助开发者定位问题并优化通信逻辑。 NRC优先级是指当多个潜在错误同时发生时,如何决定哪个NRC应该被优先报告给客户端的一种机制。这种设计能够有效减少冗余反馈,并使调试过程更加高效[^1]。 #### NRC优先级的应用场景 在一个复杂的车载网络环境中,可能会有多种因素导致同一个服务调用失败。比如,在尝试读取某个数据标识符(Data Identifier, DID)的过程中,如果目标地址不可达且当前节点处于低功耗模式,则理论上可以触发两个不同的NRC——一个是关于链路层的问题(`0x7E`);另一个则是由于电源状态引起的限制(`0x78`)。此时就需要依据预设好的规则来判断哪一个更适合作为主要回应发送出去[^2]。 以下是几个典型使用案例: - **安全性考量下的强制覆盖** 对于涉及安全性的操作而言,即使存在其他类型的异常情况也应当立即将与之关联的安全类别的NRC传达出来。例如,假设某次写内存命令违反了权限设定的同时还超出了缓冲区大小范围,那么前者显然更重要因而会被选作最终输出项之一[`FFFFD0`]代表的就是此类情形下所属的一个特殊分组[^3]. - **性能优化导向的选择策略** 当面临资源竞争或者时间敏感型任务执行受阻的情况时,选取那些最能体现瓶颈所在位置的NRC作为首要提示显得尤为重要。这有助于快速识别出究竟是计算能力不足还是外部干扰所致等问题根源所在. #### 系统配置建议 为了合理设置NRC优先级顺序,可以从以下几个方面入手考虑: - 明确区分各类别之间的相对重要程度; - 结合具体应用场景需求制定个性化调整方案; - 借助自动化工具辅助完成大规模部署后的持续改进工作流程管理等等措施加以落实到位即可实现较好的效果表现形式呈现给大家参考学习借鉴采用实施推广开来形成良性循环发展态势良好局面出现为止结束全文叙述表达清楚明白无误为止谢谢大家聆听完毕再见! ```python def determine_nrc_priority(nrc_list): """ Determine the highest priority Negative Response Code (NRC). Args: nrc_list (list): A list of possible NRCs encountered during a request. Returns: int: The selected NRC based on predefined priorities. """ # Define custom priority mapping here according to your system requirements priority_mapping = { '0x78': 1, # Condition not correct '0x7E': 2 # Request sequence error } sorted_nrcs = sorted( [(nrc, priority_mapping.get(hex(nrc), float('inf'))) for nrc in nrc_list], key=lambda x:x[1] ) return sorted_nrcs[0][0] example_usage = [0x78, 0x7E] print(f"The chosen NRC is {hex(determine_nrc_priority(example_usage))}.") ```
