【Cadence快速入门】一、Cadence环境搭建与基础知识

一、Cadence介绍及环境搭建

Cadence（公司名称），该公司在EDA领域处于国际领先地位，旗下PCB设计领域有市面上众所周知的OrCAD和Allegro SPB两个品牌，其中OrCAD为90年代之收购品牌，Allegro SPB为其自有品牌，早期版本称为Allegro PSD。经过十余载之整合，目前Cadence PCB领域仍执行双品牌战略，OrCAD覆盖中低端市场（以极低的价格就可以获得好用的工具，主要与Protel和Pads竞争），Allegro SPB覆盖中高端市场（与Mentor和Zuken竞争）。

OrCAD品牌涵盖 原理图工具OrCAD Capture/Capture CIS(含有元件库管理之功能)，原理图仿真工具PSpice（PSpiceAD、PSpiceAA），PCB Layout工具 OrCAD PCB Editor（Allegro L版本，OrCAD原来自有的OrCAD Layout在08年已经全球范围停止销售），信号完整性分析工具OrCAD Signal Explorer（Allegro SI 之基础版本）。

Allegro SPB品牌涵盖原理图工具Design Entry CIS(与OrCAD Capture CIS完全相同)，Concept HDL（Cadence自有之原理图工具），原理图仿真工具Allegro AMS Simulator（即PSpiceAD、PSpiceAA），PCB Layout工具 Allegro PCB Editor（有L、Performance、XL、GXL版本），信号完整性分析工具Allegro PCB SI（有L、Performance、XL、GXL版本）。

• 阿狸狗破戒大师
• Cadence Orcad Allegro Sigrity相关软件资源下载分享 持续更新 敬请关注
• Cadence OrCad Allegro SPB 16.6 下载及安装指南

二、Cadence基础知识

注：Cadence是公司名，allegro【俗称阿狸狗】是该公司旗下的设计软件，建议用OrCAD画原理图，用Allegro SPB画PCB。

老吴的Cadence入门介绍网站：

• 不要用阿狸狗画PCB，不专业！用Cadence！
• Hello! Cadence PCB 设计–第一章 Cadence SPB 概述

问题

待整理

各种后缀含义如下：

后缀名字	含义
dsn	原理图文件
opj	工程文件
olb	原理图库文件

2、原理图库创建与绘制

参考这篇博文，<传送门>

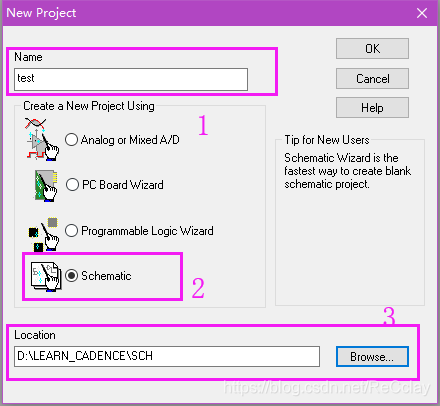

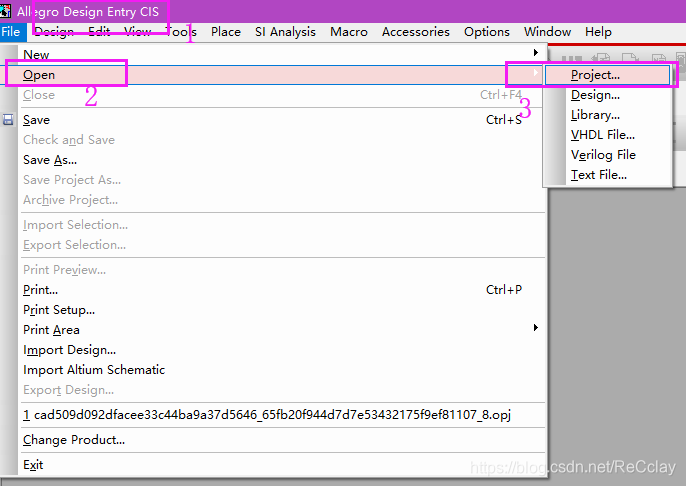

3、原理图创建

原理图分页方法如下

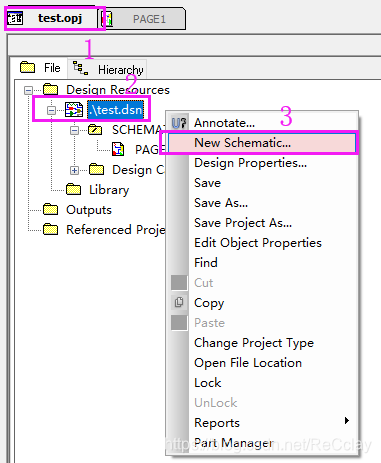

大分页

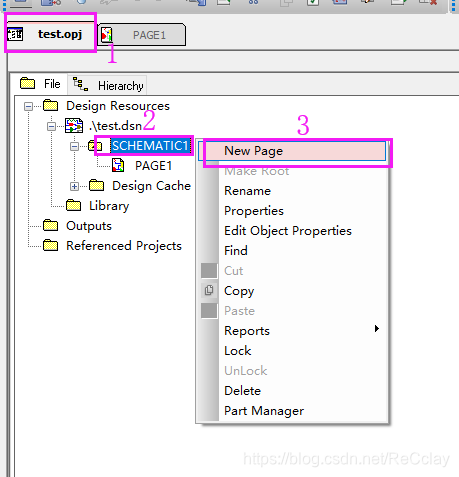

小分页

---

常用偏好设置

1、Options -> Preferences

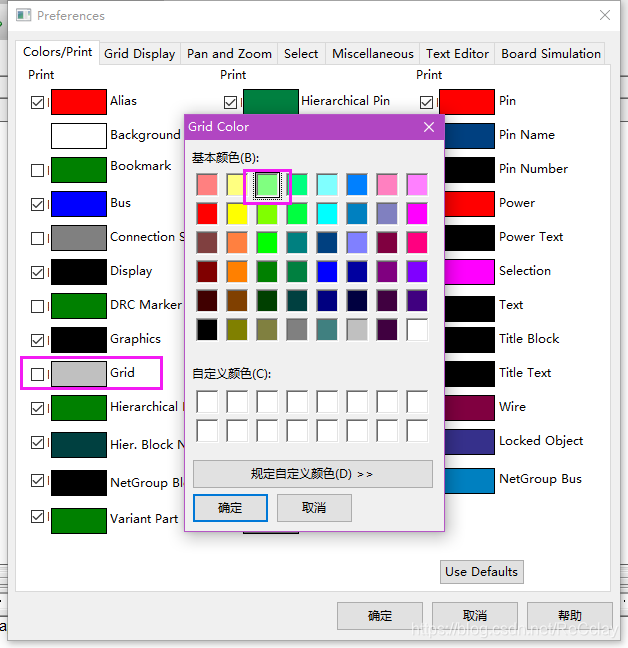

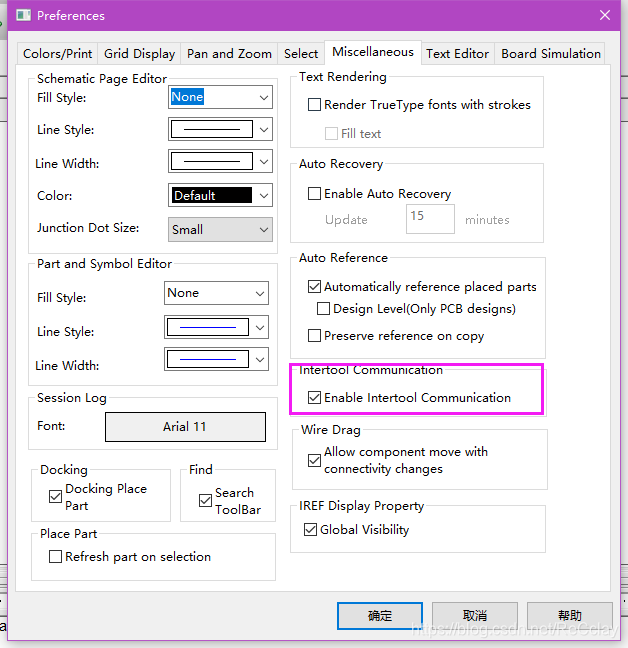

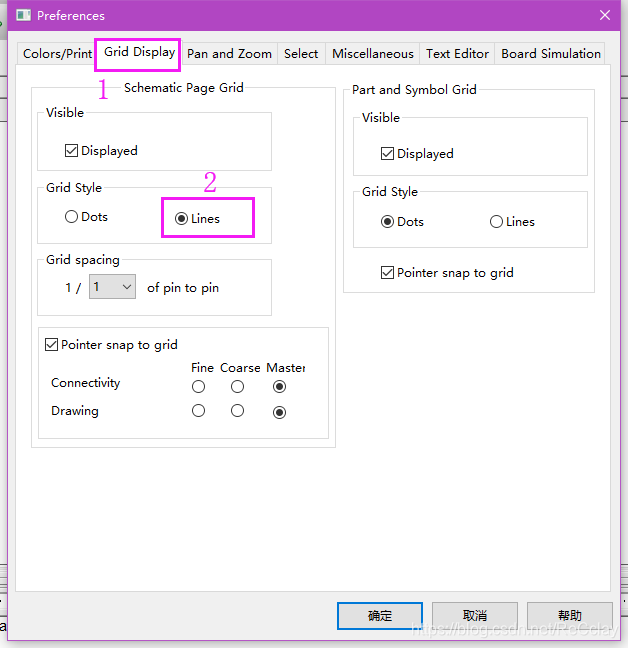

2、具体设置选项
