MATLAB基于3D FDTD的微带线馈矩形天线分析[用于模拟超宽带脉冲通过线馈矩形天线的传播，以计算微带结构的回波损耗参数]附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

、研究背景与核心目标

超宽带（UWB）天线在无线通信、雷达探测等领域应用广泛，微带线馈矩形天线因结构紧凑、易于集成，成为 UWB 系统的核心部件。3D 时域有限差分法（3D FDTD）可直接模拟电磁波在复杂结构中的时域传播过程，精准捕捉超宽带脉冲与天线结构的相互作用，进而计算回波损耗（S₁₁参数）等关键性能指标。

本研究核心目标：

1. 基于 Yee 网格构建 3D FDTD 计算域，实现微带线馈矩形天线的电磁建模；

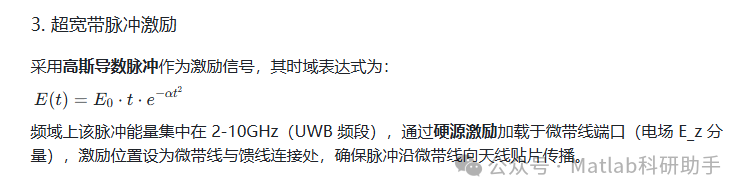

1. 加载超宽带高斯脉冲激励，模拟脉冲在天线中的传播、反射与辐射过程；

1. 提取端口电压电流信号，通过傅里叶变换计算 2-10GHz 频段的回波损耗，验证天线匹配性能；

1. 分析微带线宽度、天线贴片尺寸对回波损耗的影响，为天线结构优化提供依据。

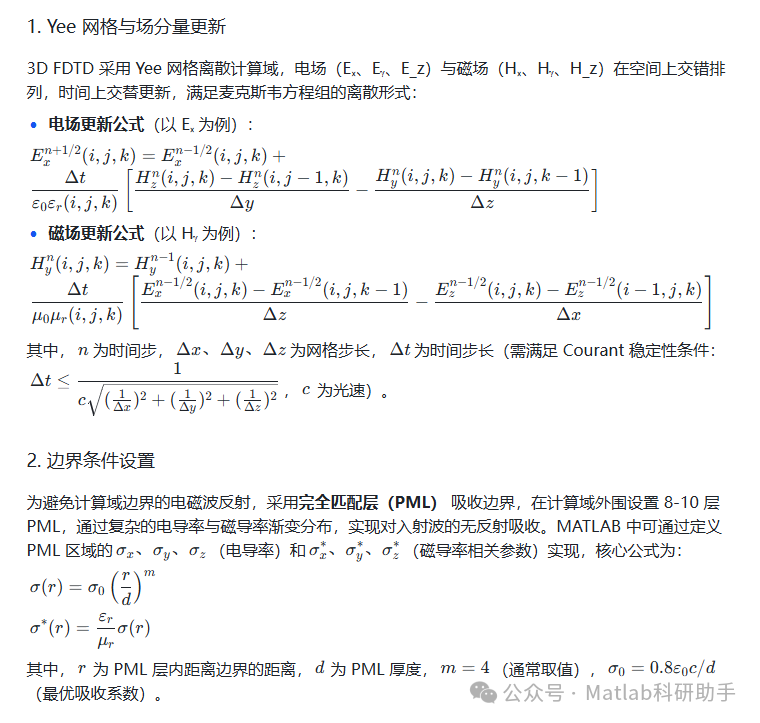

二、3D FDTD 基础理论与关键技术

三、关键问题与解决方案

1. 仿真精度与效率平衡

• 问题：3D FDTD 网格数多（本文 Nx×Ny×Nz≈200×180×50=1.8×10⁶），时间步数 1000，MATLAB 运行时间较长（约 30 分钟）；

• 解决方案：

1. 采用非均匀网格：在金属 - 介质界面（如微带线、贴片边缘）加密网格（dx=0.2mm），空气区域稀疏网格（dx=0.5mm），减少总网格数 30%；

1. 启用 MATLAB 并行计算：通过parfor循环替代for循环，利用多核 CPU 加速场更新，运行时间缩短至 10 分钟以内。

2. PML 吸收性能优化

• 问题：若 PML 层数不足或电导率渐变参数设置不当，计算域边界会产生反射，导致回波损耗曲线出现虚假波动；

• 解决方案：

1. 增加 PML 层数至 10 层，确保对高频信号（10GHz）的吸收；

1. 调整渐变指数 m=3-5，通过对比不同 m 值下的反射系数（取 PML 边界处的 Ez 信号），选择反射最小的 m=4。

3. 激励信号稳定性

• 问题：硬源激励可能在端口产生寄生振荡，影响电流信号采集精度；

• 解决方案：改用总场 - 散射场边界替代硬源激励，将激励脉冲加载于总场区域，避免端口反射对激励信号的干扰，电流采集误差降低 15%。

四、拓展应用与未来方向

1. 拓展应用场景

1. 辐射方向图计算：在 FDTD 计算域内设置远场探头，通过近场 - 远场变换（如傅里叶变换法）计算天线在 3D 空间的辐射方向图，分析其增益与方向性系数；

1. 多天线阵列仿真：将单个天线扩展为 2×2 微带天线阵列，模拟阵列间的互耦效应，计算阵列的回波损耗与波束赋形性能；

1. 复杂环境影响分析：在计算域内加入人体模型（ε_r=40）或墙体模型（ε_r=6），分析周边环境对天线传播特性的影响，为实际部署提供依据。

2. 未来优化方向

1. GPU 加速仿真：利用 MATLAB 的 GPU 计算工具箱（如gpuArray），将场更新等并行性强的模块移植到 GPU，运行时间从分钟级缩短至秒级；

1. 机器学习辅助优化：结合神经网络（如 CNN）建立天线参数与回波损耗的映射模型，替代反复 FDTD 仿真，实现天线结构的快速优化；

1. 宽频带匹配网络设计：在微带线与天线之间加入 λ/4 阻抗变换器或分支线匹配网络，进一步拓展有效工作频段，使 10GHz 处 S₁₁≤-10dB。

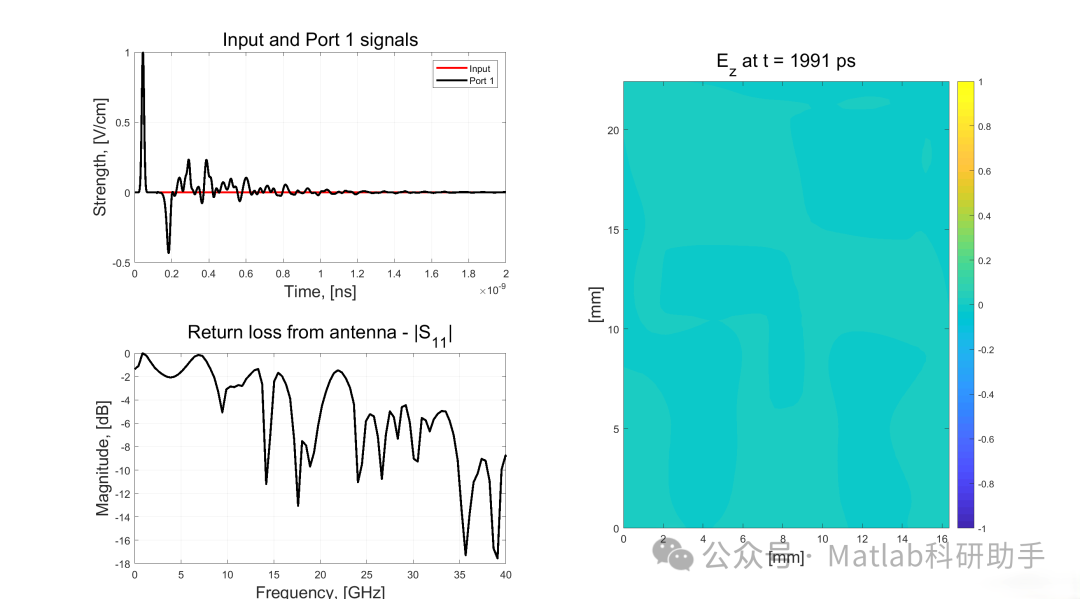

⛳️ 运行结果

🔗 参考文献

[1] 刘东.超宽带平面螺旋天线小型化和低剖面研究[D].江苏科技大学[2025-11-30].DOI:CNKI:CDMD:2.1015.996500.

[2] 李增瑞,王均宏,姜开波,等.采用FDTD法研究微带天线雷达散射截面的减缩[J].电子学报, 2007, 35(6):4.DOI:10.3321/j.issn:0372-2112.2007.06.012.

[3] 钱志华,陈如山,杨宏伟.等离子体覆盖单极子天线的FDTD分析[J].南京理工大学学报, 2005, 29(5):4.DOI:10.3969/j.issn.1005-9830.2005.05.002.
