一、研究背景与需求分析

随着无线通信技术的快速发展，频谱资源作为核心通信基础设施，面临 “稀缺性与低利用率并存” 的矛盾：一方面，传统静态频谱分配机制将大部分频段固定分配给授权用户（Primary User, PU），导致授权频段在部分时间与区域处于空闲状态（据 FCC 统计，授权频段利用率仅为 15%-85%）；另一方面，物联网、5G/6G 海量连接、车联网等新兴业务对频谱资源的需求持续激增，非授权频段拥堵问题日益突出。

认知无线电（Cognitive Radio, CR）技术作为解决频谱供需矛盾的关键手段，通过 “感知 - 决策 - 分配 - 使用” 的动态机制，允许非授权用户（Secondary User, SU）在不干扰授权用户的前提下，临时接入空闲授权频段，而动态频谱分配（Dynamic Spectrum Allocation, DSA） 作为认知无线电的核心功能模块，直接决定了频谱资源的利用效率与用户通信质量。当前认知无线电动态频谱分配面临三大核心需求：

1. 实时性需求：授权用户可能随时恢复使用频段，需快速检测频谱空闲状态并完成 SU 接入 / 退出调度，避免干扰；

1. 公平性需求：多个 SU 同时竞争空闲频谱时，需平衡不同 SU 的业务优先级（如紧急通信 SU 优先于普通数据 SU）与接入机会，避免 “频谱饥饿”；

1. 抗干扰需求：分配策略需抑制 SU 间的同频干扰，同时确保 SU 对 PU 的干扰低于预设阈值（如 IEEE 802.22 标准规定 SU 对 PU 的干扰功率需≤-116dBm）。

基于此，本研究模拟设计一种 “感知 - 决策 - 分配 - 反馈” 闭环的动态频谱分配系统，针对认知无线电典型应用场景（如城市应急通信、偏远地区无线覆盖），实现频谱资源的高效、公平、低干扰分配。

二、动态频谱分配系统总体设计框架

本系统采用分层架构设计，从下至上分为物理层（频谱感知）、决策层（分配策略）、应用层（用户交互） ，各层通过标准化接口实现数据交互，形成闭环控制。系统总体框架如图 1 所示：

（一）系统核心模块功能定义

1. 频谱感知模块（物理层）

作为系统的 “眼睛”，负责实时检测授权频段的空闲状态，输出 “频谱空洞”（Spectrum Hole）的位置（频段）、持续时间与信道质量。采用 “能量检测 + 循环平稳特征检测” 混合感知算法：

• 能量检测：快速判断频段是否存在信号（检测时间≤10ms），适用于实时性要求高的场景；

• 循环平稳特征检测：通过提取 PU 信号的周期性特征（如调制信号的载频、符号速率），区分 PU 信号与噪声 / SU 信号，降低虚警率（目标虚警率≤5%）。

感知结果以 “频谱占用矩阵” 形式输出，矩阵维度为 “频段数 × 时间片”（如 100 个授权频段，时间片长度为 20ms），元素值 “1” 表示频段占用，“0” 表示空闲。

1. 频谱决策模块（决策层）

作为系统的 “大脑”，基于感知模块输出的频谱空洞信息与 SU 业务需求，制定分配策略。核心功能包括：

• SU 需求解析：收集 SU 的业务类型（语音 / 数据 / 视频）、带宽需求（如语音 SU 需 10kHz，视频 SU 需 2MHz）、优先级（1-5 级，1 级最高）与 QoS 要求（如时延≤100ms，丢包率≤1%）；

• 频谱空洞匹配：建立 “频谱空洞 - SU 需求” 匹配模型，过滤不满足 SU 带宽与 QoS 的频段（如将带宽 2MHz 的空洞优先匹配视频 SU）；

• 冲突解决：当多个 SU 竞争同一频谱空洞时，采用 “优先级 - 信道质量” 加权决策机制，权重系数根据应用场景动态调整（如应急通信场景中，优先级权重占比 80%；普通数据场景中，信道质量权重占比 60%）。

1. 频谱分配与执行模块（决策层 - 物理层交互）

将决策模块生成的分配方案转化为物理层可执行的指令，包括：

• 频段分配：为 SU 指定具体接入频段（如 SU1 接入 800MHz-800.5MHz 频段）；

• 功率控制：根据 SU 与 PU 的距离（通过定位模块获取）调整 SU 发射功率，确保干扰功率低于阈值（如 SU 与 PU 距离 1km 时，发射功率≤10mW）；

• 切换控制：当 PU 恢复使用频段或频谱空洞消失时，触发 SU 快速切换至其他空闲频段（切换时间≤50ms），避免通信中断。

1. 反馈与优化模块（全层交互）

实时监测 SU 通信质量（如信噪比、时延、丢包率）与 PU 干扰情况，反馈至决策模块，动态优化分配策略：

• 若 SU 通信质量低于 QoS 要求（如时延＞100ms），则重新匹配更优频谱空洞；

• 若检测到 SU 对 PU 的干扰接近阈值（如干扰功率 =-118dBm），则降低 SU 发射功率或触发频段切换。

1. 用户交互模块（应用层）

提供 SU 接入注册、业务需求提交、通信状态查询接口，同时向 PU 提供频谱占用告警功能（如 PU 即将使用的频段存在 SU 时，提前 100ms 发送告警）。

三、关键技术模拟实现

（一）频谱感知算法模拟

基于 MATLAB 搭建感知算法仿真平台，模拟城市多径衰落信道环境（信道模型采用 COST 231-Walfisch-Ikegami 模型），关键参数设置如下：

• 授权频段范围：800MHz-2.6GHz，划分为 100 个连续子频段，每个子频段带宽 500kHz；

• PU 信号类型：GSM（语音）、LTE（数据），信号功率 - 80dBm~-60dBm；

• SU 信号类型：IEEE 802.11af（电视白空间通信），接收灵敏度 - 105dBm；

• 噪声功率：-114dBm/Hz。

模拟结果：混合感知算法的检测概率在 SNR=-10dB 时达到 90%，虚警率控制在 3% 以内，较单一能量检测算法（SNR=-10dB 时检测概率 65%）提升显著，满足认知无线电实时感知需求。

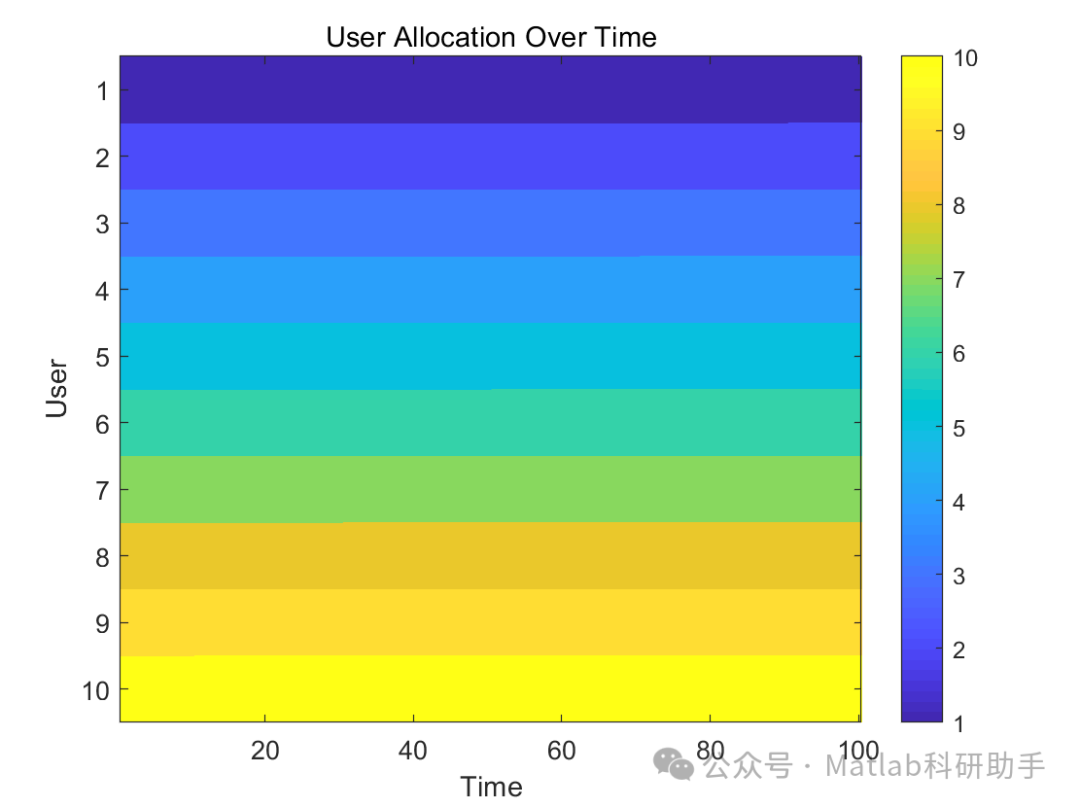

⛳️ 运行结果

🔗 参考文献

[1] 朱建新.一种认知无线电频谱感知系统硬件平台的设计[D].北京邮电大学[2025-11-11].DOI:CNKI:CDMD:2.1011.121768.

[2] 张伟卫.认知无线电动态频谱管理技术研究[D].杭州电子科技大学[2025-11-11].DOI:10.7666/d.y1871268.

[3] 胡首都,郭龙,仵国锋.一种认知无线电系统频谱分配和频谱感知联合设计[J].信息工程大学学报, 2011, 12(2):5.DOI:10.3969/j.issn.1671-0673.2011.02.010.

📣 部分代码
