【有限元正交配置法——CSTR】OCFE(使用插值多项式将一组常微分方程离散化为线性方程组的方法)用于CSTR的动态数据协调附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、核心概念与研究背景

1.1 关键技术定义

• 有限元正交配置法 (OCFE)：通过将时空域离散为有限单元，选用正交多项式（如拉格朗日多项式）作为基函数，在高斯积分配置点处满足微分方程，实现常微分方程 (ODE) 向代数方程组的高效转化。其核心优势在于兼具高阶收敛性与数值稳定性，由 Liebman 等人于 1992 年提出并验证。

• CSTR 动态数据协调：针对连续搅拌釜式反应器的浓度、温度等测量数据，结合机理模型修正传感器噪声、模型误差导致的偏差，确保数据满足质量与能量守恒约束。

1.2 技术痛点与需求

传统方法存在显著局限：卡尔曼滤波难以处理刚性方程，最小二乘法收敛性差，MATLAB 内置求解器（如 ode15s）在动态过渡阶段易出现数值振荡与超调。OCFE 通过有限元离散与正交配置点设计，为非线性、刚性系统的数据协调提供新路径。

二、OCFE 用于 CSTR 数据协调的实施框架

2.1 CSTR 动态机理模型

以典型放热反应为例，CSTR 的动态行为由以下常微分方程组描述（核心变量为反应物浓度 A 与温度 T）其中 k₀为指前因子，E 为活化能，τ 为停留时间，ΔH 为反应热，ρ、Cₚ分别为密度与比热容。

2.2 OCFE 离散化关键步骤

1. 时空域划分：将总时间区间 (0,100s) 划分为 N 个单元，每个单元采用局部坐标 τ∈(-1,1)，单元间通过连续性条件衔接。

1. 基函数与配置点设计：选用二次拉格朗日多项式作为基函数，每个单元内设置 3 个高斯配置点（确保数值积分精度）。

1. 微分方程转化：在配置点 τₖ处，将导数项通过微分矩阵表示，其中 D 为 OCFE 微分矩阵，最终形成包含 2×3N 个方程的代数方程组。

1. 约束优化建模：构建目标函数与约束条件：

• 目标函数：min ∑(yᵢ - xᵢ)ᵀW⁻¹(yᵢ - xᵢ) （W 为测量误差协方差矩阵）

• 约束条件：离散化后的代数方程组 + 变量上下限（如 T≤T_max）

2.3 求解与协调流程

1. 初始化：设定模型参数（A₀=5.5，T₀=4.5，k₀=7.86×10¹² 等）与离散参数（10 个单元，3 个配置点）；

1. 全局组装：合并各单元方程组，形成全局非线性代数系统；

1. 数值求解：采用牛顿迭代法求解，结合粒子群优化 (PSO) 处理初始值敏感性问题；

1. 数据校正：输出满足约束的协调后浓度 A*(t) 与温度 T*(t)。

三、局限性与前沿发展

3.1 现存挑战

• 配置点数量需权衡精度与效率（3 个配置点为工业常用折中方案）；

• 非线性方程组求解对初始值敏感，易陷入局部最优。

3.2 改进方向

1. 自适应离散：基于局部刚性程度动态调整单元数量与配置点密度；

1. 混合算法：结合 OCFE 与神经网络构建数据驱动 - 机理融合模型，提升泛化能力；

1. 并行计算：利用 GPU 加速大规模方程组求解，支撑实时在线协调。

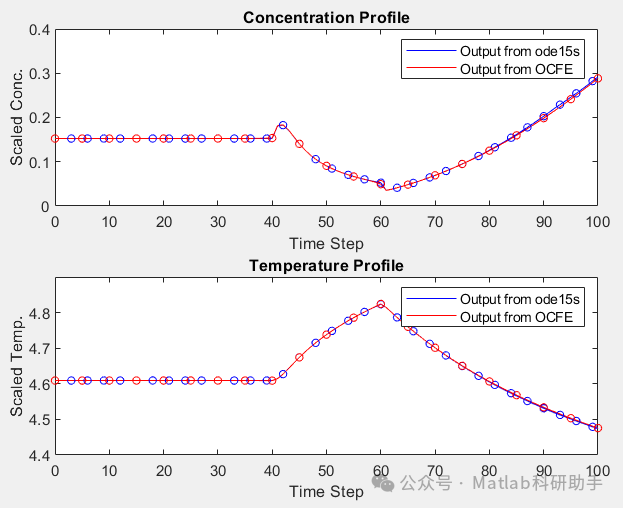

⛳️ 运行结果

🔗 参考文献

[1] 马林.垂直起降运载火箭动力软着陆轨迹优化方法研究[D].浙江大学,2019.

[2] 王志强.微分代数方程动态优化问题的快速求解策略研究[D].浙江大学,2012.

[3] 马林.垂直起降运载火箭动力软着陆轨迹优化方法研究[D].浙江大学[2025-11-29].

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
