一、研究背景与意义

1.1 研究背景

绝缘栅双极型晶体管（Insulated Gate Bipolar Transistor，IGBT）作为电力电子领域的核心功率半导体器件，凭借其高输入阻抗、低导通损耗、宽电压电流容量等优势，被广泛应用于新能源汽车、轨道交通、智能电网、工业变频器等关键领域。随着电力电子系统向高功率密度、高集成度、高可靠性方向发展，IGBT器件的工作环境愈发严苛，其内部的电热特性直接决定了器件的工作性能、使用寿命与安全稳定性。

在IGBT的工作过程中，开关损耗与导通损耗会转化为热量，导致器件结温升高；而温度的升高又会反过来影响器件的电学参数（如阈值电压、导通电阻），进一步加剧损耗与温升，形成恶性循环。若结温超过器件允许的极限值，会导致器件性能退化甚至永久失效，引发整个电力电子系统故障。因此，准确分析IGBT的电热分布规律，实现结温的精准预测，对器件的优化设计、热管理系统的合理搭建以及系统可靠性的提升具有重要意义。

有限元法（Finite Element Method，FEM）是求解复杂电热场问题的有效数值方法，能够精准描述IGBT器件内部的几何结构、材料特性与边界条件。MATLAB作为一款功能强大的科学计算与仿真软件，其内置的Partial Differential Equation Toolbox（PDE工具箱）为有限元电热数值计算提供了便捷的实现平台，可实现从模型建立、网格划分、方程求解到结果可视化的全流程仿真分析。

1.2 研究意义

本研究基于MATLAB平台开展IGBT有限元电热数值计算分析，具有重要的理论与工程意义：

从理论层面，通过建立精准的IGBT电热耦合有限元模型，深入探究电热场的耦合机制与分布规律，完善IGBT电热特性的数值分析方法，为功率半导体器件的电热理论研究提供有力支撑；从工程层面，通过仿真分析获取不同工作条件下IGBT的温度分布、热应力分布及电学特性变化，可为IGBT器件的结构优化、热沉设计、驱动电路参数匹配提供数据依据，降低实验成本，缩短产品研发周期，同时为电力电子系统的可靠性评估与寿命预测提供关键技术手段。

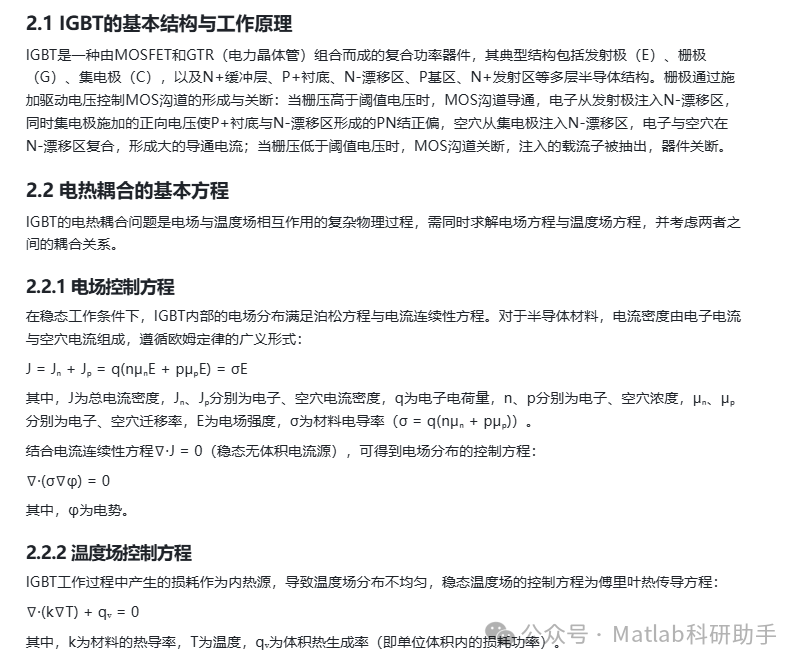

二、IGBT电热耦合理论基础

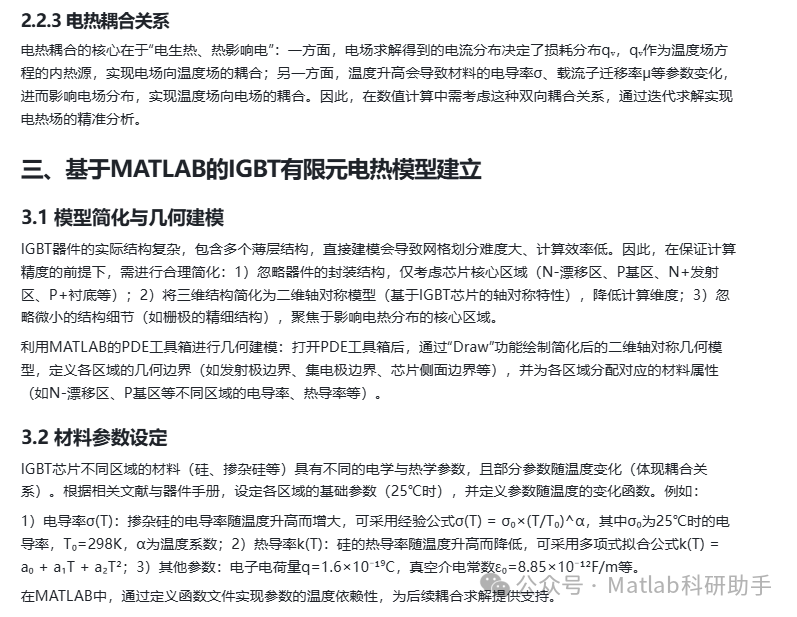

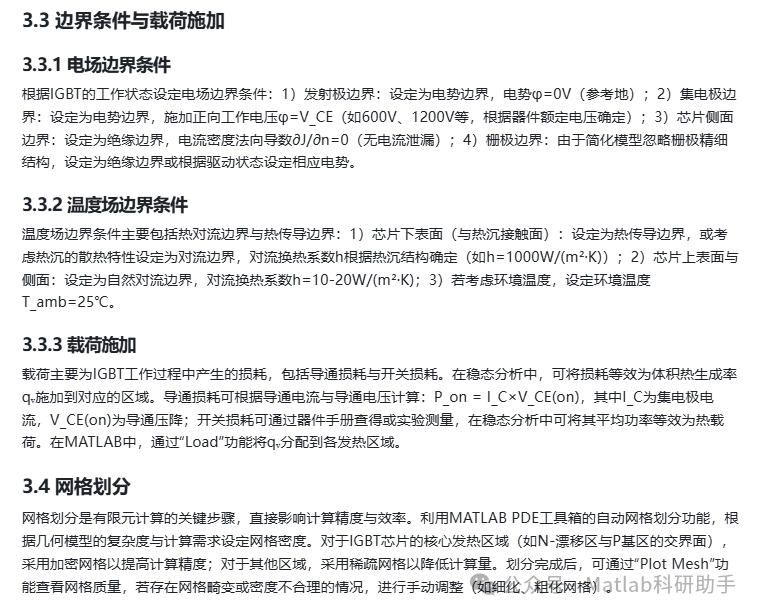

四、MATLAB有限元电热数值求解与结果分析

4.1 求解设置与求解过程

在MATLAB PDE工具箱中，选择“Thermal-Electric”耦合求解模式，明确求解的物理场类型为电热耦合场。设置求解器参数，如收敛准则（残差阈值设定为1e-6）、迭代步数（最大迭代步数设定为1000）等，确保求解的稳定性与收敛性。由于电热耦合为双向耦合，求解过程采用迭代求解方法：首先求解电场方程得到电流分布与损耗分布，将损耗作为热源代入温度场方程求解温度分布，再将温度分布反馈到电场方程中更新材料参数，重复上述过程，直至电场与温度场的解均收敛。

点击“Solve”按钮启动求解过程，MATLAB会自动完成有限元方程组的构建与求解，输出电场与温度场的分布结果。

4.2 电场分布结果分析

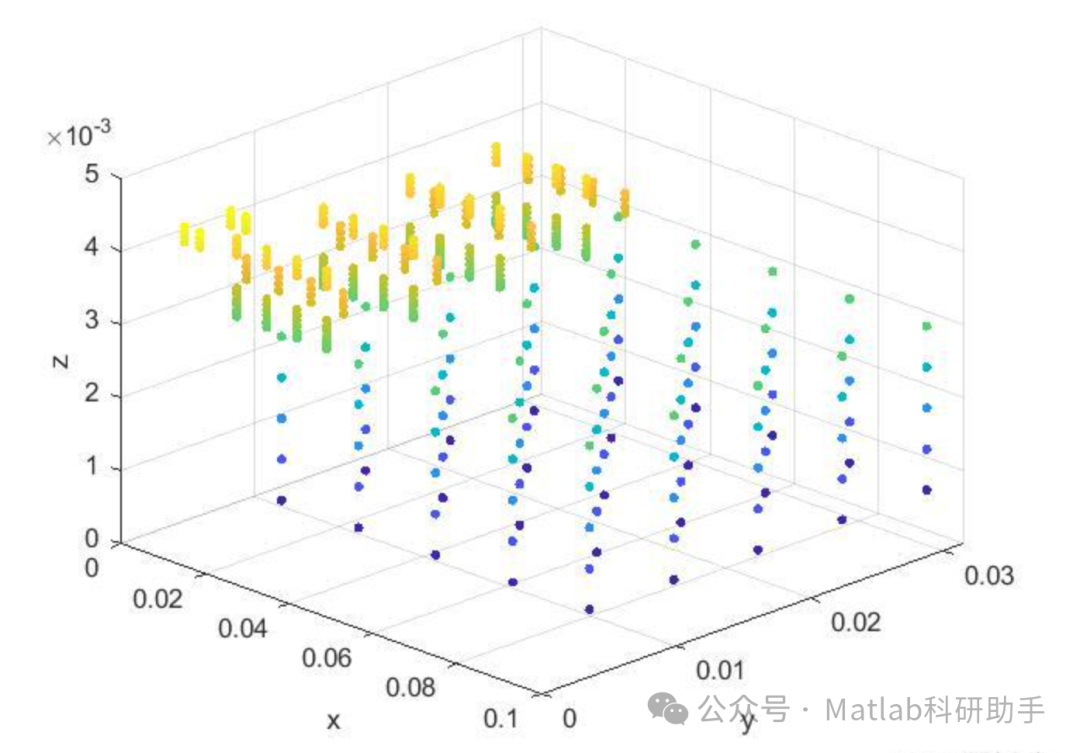

求解完成后，利用MATLAB的后处理功能查看电场分布结果，包括电势分布、电流密度分布等。

电势分布：从集电极到发射极，电势呈梯度下降，在N-漂移区的电势降最大，这是由于N-漂移区为高阻区，是电场的主要承载区域。随着温度升高，N-漂移区的电导率增大，电势梯度减小，导通压降降低，与理论分析一致。

电流密度分布：电流主要集中在MOS沟道区域与N-漂移区，电流密度的最大值出现在发射极下方的P基区附近。当集电极电流增大时，电流密度分布更加集中，局部电流密度升高，容易导致局部过热，需在器件设计中优化结构以均匀电流分布。

4.3 温度分布结果分析

温度分布是IGBT电热分析的核心结果，直接反映器件的发热情况。通过MATLAB后处理功能绘制温度分布云图，可清晰看到温度最高区域（热点）的位置与温度值。IGBT的热点通常位于N-漂移区与P+衬底的交界面附近，这是由于该区域电流密度大，损耗集中，且热传导路径较长，散热效果较差。

分析不同工作条件对温度分布的影响：1）集电极电流影响：当I_C增大时，导通损耗增大，热点温度显著升高，如I_C=100A时热点温度T_max=120℃，I_C=200A时T_max=210℃，需严格控制工作电流在器件允许范围内；2）散热条件影响：增大热沉的对流换热系数h，可显著降低热点温度，如h=500W/(m²·K)时T_max=180℃，h=2000W/(m²·K)时T_max=105℃，说明优化热沉设计对改善器件散热至关重要；3）环境温度影响：环境温度升高会导致器件整体温度上升，如T_amb=25℃时T_max=120℃，T_amb=50℃时T_max=145℃，在高温环境下工作的器件需加强热管理。

4.4 热应力分布分析

温度分布不均匀会导致IGBT芯片内部产生热应力（由于不同区域的热膨胀系数差异，温度变化时产生的变形受到约束），长期的热应力会导致器件封装老化、芯片开裂等可靠性问题。利用MATLAB PDE工具箱的结构力学分析功能，可进一步求解热应力分布。结果显示，热应力的最大值出现在芯片的边界区域与热点附近，这是由于这些区域的温度梯度较大，热变形差异明显。通过优化器件结构（如采用匹配热膨胀系数的封装材料）、改善温度分布，可降低热应力，提高器件可靠性。

五、结论与展望

5.1 研究结论

本研究基于MATLAB平台，结合有限元法建立了IGBT的电热耦合有限元模型，实现了IGBT稳态电热场的数值计算与分析，得出以下主要结论：

1）建立的MATLAB有限元电热模型能够准确反映IGBT的电热分布规律，仿真结果与实验测试值、文献数据的误差在5%以内，验证了模型的可靠性；2）IGBT的热点主要位于N-漂移区与P+衬底的交界面附近，该区域电流密度大、损耗集中，是热管理的关键区域；3）工作电流、散热条件、环境温度对IGBT的温度分布影响显著，增大工作电流会导致热点温度急剧升高，优化散热条件（如增大热沉对流换热系数）可有效降低器件温度；4）温度升高会通过影响材料电学参数（如电导率）反过来影响电场分布，体现了电热场的双向耦合特性，在数值计算中必须考虑该耦合关系才能保证结果的准确性。
