基于LOS算法+反步控制的水下航行器AUV UUV三维路径跟踪控制研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

三维路径跟踪控制是自主水下航行器（AUV）与无人水下航行器（UUV）实现自主作业的核心技术，直接决定其在海洋资源勘探、环境监测、军事侦察等任务中的作业精度与可靠性。针对水下复杂环境下AUV/UUV模型非线性强、耦合度高及易受海流干扰等问题，提出一种融合视线（LOS）算法与反步控制的三维路径跟踪控制方案。首先将复杂的三维路径分解为水平面与垂直面投影路径，通过改进的三维LOS制导算法生成期望航向角与仰角；随后基于反步控制理论，将非线性动力学系统分解为多个子系统，逐步设计虚拟控制律与全局控制律，并引入李雅普诺夫函数证明系统稳定性；最后通过MATLAB/Simulink搭建仿真平台，在不同路径类型与环境干扰条件下进行验证。仿真结果表明，该融合控制方案具备较高的跟踪精度与较强的鲁棒性，能够有效抑制模型不确定性与外界干扰对跟踪性能的影响，为AUV/UUV的高精度自主航行提供技术支撑。

关键词：AUV/UUV；三维路径跟踪；LOS算法；反步控制；鲁棒性

1 引言

1.1 研究背景与意义

海洋占据地球表面约71%的面积，蕴含着丰富的资源与巨大的科学研究价值，AUV/UUV作为海洋探索与开发的核心装备，凭借其自主机动、隐蔽性强、作业范围广等优势，在海底资源勘探、海洋环境监测、深海科考及军事反潜侦察等领域发挥着不可替代的作用。在这些复杂任务中，AUV/UUV需按照预设的三维路径精确航行，例如海底管道巡检要求航行器沿管道三维轮廓保持恒定距离检测，海洋生物科考需在不同深度层精准停留采样，军事侦察则要求航行器沿隐蔽三维轨迹接近目标区域。因此，三维路径跟踪控制技术是保障AUV/UUV作业成功的关键，其性能直接影响任务效率、数据质量乃至航行器自身安全。

然而，AUV/UUV的三维路径跟踪控制面临诸多挑战：一是水下环境复杂多变，海流、风浪等外界干扰具有随机性与不确定性，易导致航行器偏离预设路径；二是AUV/UUV动力学模型具有强非线性、多变量耦合特性，且存在模型参数摄动与建模误差；三是三维空间运动涉及纵荡、横荡、垂荡等六个自由度，控制维度多、难度大。传统控制算法难以同时满足跟踪精度与鲁棒性要求，因此探索高效的融合控制策略成为AUV/UUV控制领域的研究热点。

LOS算法作为经典的路径跟踪制导方法，具有原理简单、计算量小、易于工程实现的优势，通过构建当前位置与目标路径的虚拟视线，可生成精准的航向制导指令。反步控制则是一种高效的非线性控制方法，通过将复杂非线性系统分解为多个低阶子系统，逐步设计虚拟控制量与全局控制律，能够有效处理系统耦合问题，且具备良好的动态响应特性。将LOS算法的制导优势与反步控制的非线性控制优势相结合，可实现“制导-控制”分层协同，有望提升AUV/UUV三维路径跟踪的精度与抗干扰能力，具有重要的理论研究价值与工程应用前景。

1.2 国内外研究现状

1.2.1 国外研究进展

国外在AUV/UUV路径跟踪控制领域起步较早，已形成多种成熟的控制策略。在LOS算法应用方面，研究人员通过改进LOS制导律提升跟踪性能，例如引入动态前视距离调整机制，根据路径曲率与航行速度实时优化视线参数，提高复杂曲线路径的跟踪精度。在反步控制应用方面，国外学者将其与自适应控制、滑模控制等相结合，用于处理AUV/UUV的非线性与不确定性问题，美国伍兹霍尔海洋研究所将反步控制与传感器融合技术结合，实现了深海科考AUV的高精度轨迹跟踪，能够精准到达预设采样点获取高质量数据。

在融合控制方面，国外已开展LOS与反步控制的协同研究，例如在无人船路径跟踪中，设计速变LOS制导子系统生成期望航向，结合反步自适应控制子系统补偿系统不确定项，通过李雅普诺夫理论证明了闭环系统的稳定性，仿真结果验证了方法的有效性。此外，国外还注重融合控制算法的工程实践，法国某海洋装备公司将LOS-反步融合控制策略应用于海底资源勘探AUV，实现了复杂海底地形下的稳定航行与精准探测。

1.2.2 国内研究进展

国内在AUV/UUV路径跟踪控制领域发展迅速，近年来在融合控制策略研究上取得诸多突破。在LOS算法改进方面，国内学者针对三维路径跟踪需求，将LOS算法扩展至三维空间，通过引入仰角控制垂向运动，实现航向角与仰角的协同制导，为三维路径跟踪提供了有效制导方案。在反步控制研究方面，研究人员提出基于神经网络的反步控制方法，利用神经网络逼近系统未知动态，提升了控制算法对模型不确定性的适应能力。

在LOS与反步控制融合方面，国内研究多聚焦于水平面路径跟踪，例如在无人船控制中，通过坐标变换简化系统模型，设计改进LOS制导律生成期望艏向角，结合反步控制优化控制参数，有效减少了横向跟踪误差。但针对AUV/UUV三维路径跟踪的LOS-反步融合控制研究仍有待深入，现有研究多未充分考虑垂直面运动与水平面运动的耦合影响，且在复杂环境干扰下的鲁棒性验证不够全面。因此，开展适用于AUV/UUV三维路径跟踪的LOS-反步融合控制研究，对填补国内相关技术空白、提升我国AUV/UUV自主控制水平具有重要意义。

1.3 研究内容与技术路线

本文的核心研究内容包括：①AUV/UUV三维动力学模型构建与简化，考虑水下环境干扰与系统耦合特性；②三维LOS制导算法设计，实现三维路径的分解与期望姿态指令生成；③基于反步控制的跟踪控制器设计，保障系统稳定性与动态响应性能；④融合控制方案的仿真验证与参数优化。

技术路线如下：首先梳理AUV/UUV动力学特性与三维路径跟踪控制要求，构建系统数学模型；其次设计三维LOS制导律与反步控制器，形成融合控制策略；然后基于MATLAB/Simulink搭建仿真平台，设置不同路径类型与干扰场景；最后通过仿真实验分析跟踪误差、姿态响应等指标，验证融合控制方案的优越性，并对关键参数进行优化。

2 相关理论基础

2.3 李雅普诺夫稳定性理论

李雅普诺夫稳定性理论是判断非线性系统稳定性的核心工具，其核心思想是通过构造一个正定的标量函数（李雅普诺夫函数\( V \)），若该函数的导数\( \dot{V} \)负定，则系统在平衡点处渐近稳定；若\( \dot{V} \)半负定，则系统一致最终有界稳定。

在AUV/UUV融合控制方案设计中，通过为每个子系统及全局系统构造李雅普诺夫函数，可验证制导-控制闭环系统的稳定性，确保跟踪误差能够收敛至允许范围内，为控制算法的有效性提供理论保障。

3 AUV/UUV三维路径跟踪控制系统设计

3.1 系统总体架构

基于LOS算法与反步控制的AUV/UUV三维路径跟踪控制系统采用“制导-控制”分层架构，分为制导层、控制层与执行层三个部分，如图1所示（此处图1为逻辑架构描述，未新建图像标签）。制导层接收预设三维路径信息与航行器当前位置、姿态信息，通过三维LOS算法生成期望航向角\( \psi_d \)与期望仰角\( \theta_d \)；控制层以期望姿态角与实际姿态角的误差为输入，通过反步控制器设计控制律，生成推力与力矩指令；执行层通过推进器与舵机响应控制指令，调整航行器运动状态，实现三维路径跟踪。同时，系统引入反馈环节，实时采集航行器状态信息，形成闭环控制。

4 结论与展望

4.1 研究结论

本文针对AUV/UUV三维路径跟踪控制中存在的非线性、耦合性与环境干扰问题，提出了一种基于LOS算法与反步控制的融合控制方案，通过理论分析与仿真实验得出以下结论：①构建的简化AUV/UUV动力学模型能够准确反映航行器三维运动特性，为控制算法设计提供了可靠基础；②设计的三维LOS制导算法实现了三维路径的有效分解，能够生成精准的期望姿态指令，动态前视距离调整机制提升了复杂路径的适应能力；③基于反步控制的跟踪控制器通过分层设计与自适应干扰估计，有效处理了系统非线性与耦合问题，保障了闭环系统的稳定性；④仿真实验表明，融合控制方案在直线、螺旋线等不同路径下均具备较高的跟踪精度，在海流干扰下仍能保持良好的跟踪性能，鲁棒性优于传统LOS+PID控制方案，能够满足AUV/UUV高精度三维路径跟踪需求。

4.2 未来展望

本文的研究为AUV/UUV三维路径跟踪控制提供了一种有效方案，但仍存在一些可进一步完善的方向：①当前研究基于仿真实验验证，未来需开展湖试或海试实验，结合实际AUV/UUV平台验证算法的工程实用性；②可引入神经网络、强化学习等智能算法优化LOS制导律与反步控制器参数，提升算法对复杂未知环境的自适应能力；③考虑多AUV/UUV集群路径跟踪需求，研究分布式融合控制策略，实现集群协同作业；④针对长航程AUV/UUV的能源限制，优化控制算法的计算复杂度，降低能耗，提升续航能力。

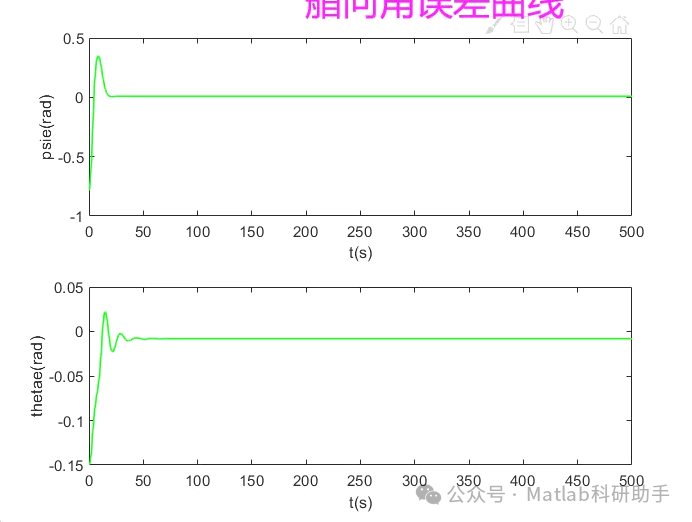

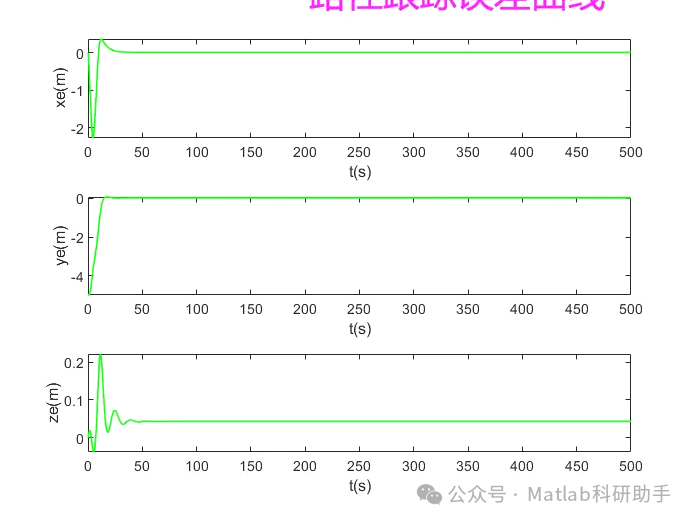

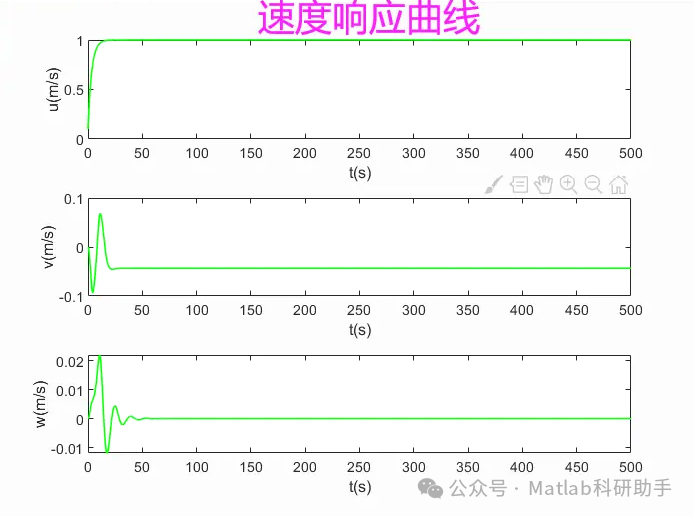

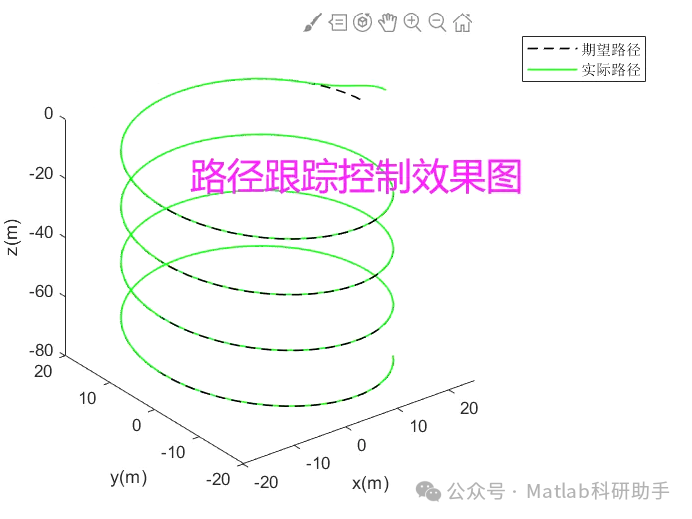

⛳️ 运行结果

🔗 参考文献

[1] 贾鹤鸣.基于反步法的欠驱动UUV空间目标跟踪非线性控制方法研究[D].哈尔滨工程大学,2013.DOI:CNKI:CDMD:1.1012.518417.

[2] 陈子印.欠驱动无人水下航行器三维路径跟踪反步控制方法研究[D].哈尔滨工程大学,2013.DOI:10.7666/d.D430785.

[3] 严浙平,晏正新,牟春晖,等.基于反步法的欠驱动UUV的3维路径跟踪控制[J].信息与控制, 2012, 41(2):6.DOI:10.3724/SP.J.1219.2012.00180.
