一、引言

随着海洋资源勘探、军事侦察及水下工程作业等需求的不断升级，无人潜艇（Unmanned Underwater Vehicle, UUV）的自主导航与路径跟踪能力成为制约其作业效能的核心技术瓶颈。水下环境具有强非线性、动态扰动（如水流、波浪）、信息感知受限等特点，传统二维路径跟踪方法已无法满足复杂三维空间作业需求。三维路径跟踪需要同时实现水平面（航向）与垂直面（深度）的协同控制，对制导策略与控制算法的鲁棒性、协同性提出了更高要求。

视线（Line of Sight, LOS）制导策略因计算量小、鲁棒性强，能够通过实时计算目标视线角为航行器提供精准方向指引，在水下航行器导航领域得到广泛应用；比例-积分-微分（Proportional-Integral-Derivative, PID）控制则凭借结构简单、易于实现、控制精度高的优势，成为工业控制领域的经典算法。将LOS制导的方向指引能力与PID控制的精确调节能力相结合，能够有效解决UUV三维路径跟踪中的非线性耦合问题，提升系统在复杂水下环境中的适应能力，为UUV自主完成各类水下任务提供可靠技术支撑。

二、系统总体架构

基于LOS制导+PID控制的UUV三维路径跟踪系统采用“制导-控制-执行”三级架构，实现从期望路径输入到UUV运动响应的全流程闭环控制。系统核心由路径生成模块、LOS制导模块、PID控制模块、UUV动力学模型模块及环境干扰模块组成，各模块协同工作完成三维路径跟踪任务。

其核心工作流程为：首先通过路径生成模块完成三维期望路径的参数化描述；随后LOS制导模块实时采集UUV当前位置信息，计算当前位置与期望路径的投影关系及视线角误差，生成水平面艏向角和垂直面俯仰角的期望指令；PID控制模块针对制导指令与UUV实际姿态的误差，通过比例、积分、微分环节的调节，输出舵角和推进器推力差等控制指令；最后由UUV动力学模型模块驱动执行机构响应控制指令，同时环境干扰模块模拟水下复杂扰动，形成闭环反馈调节。

三、核心算法设计

3.1 三维路径参数化与分解

三维路径跟踪的首要任务是实现期望路径的参数化描述与空间分解。将三维空间路径表示为关于路径参数s的函数P(s)=(x(s),y(s),z(s))ᵀ，其中x、y、z分别对应大地坐标系下的三维坐标。为简化控制复杂度，采用“平面分解”策略，将三维路径分解为水平面（XY平面）与垂直面（XZ平面）的二维投影：水平面投影主要呈现圆周或直线运动特性，需通过艏向角控制实现轨迹跟踪；垂直面投影多表现为正弦曲线或线性变化，需通过俯仰角控制调节深度变化。通过实时计算UUV当前位置在两个平面的投影误差，可分别生成对应的姿态控制期望指令，实现三维运动的解耦控制。

3.2 LOS制导策略设计

LOS制导的核心思想是通过引导UUV始终朝向期望路径上的目标投影点航行，实现路径跟踪。针对三维路径跟踪需求，设计三维LOS制导算法，核心步骤包括投影点计算、视线角生成及动态看前距离调整三部分。

1. 投影点计算：在每个控制周期，基于UUV当前位置P_UUV与参数化路径P(s)，通过垂直投影算法求解P_UUV到期望路径的最近投影点P_proj，确保制导目标的准确性。

2. 视线角生成：分别计算水平面和垂直面的视线角：水平面视线角ψ_des由当前位置P_UUV与投影点P_proj的连线与X轴夹角确定，用于引导UUV航向；垂直面视线角θ_des由当前位置与投影点的深度差确定，用于引导UUV升降。

3. 动态看前距离调整：为提升复杂曲线路径的跟踪精度，采用动态看前距离策略，根据路径曲率κ与UUV速度v动态调整看前距离Δ，计算公式为Δ=Δ₀/(1+ακv)，其中Δ₀为初始看前距离，α为调整系数。该策略可避免因固定看前距离导致的曲线跟踪超调或滞后问题，提升制导精度。

3.3 PID控制器设计

针对三维路径跟踪的双平面控制需求，设计双PID控制器分别实现艏向角和俯仰角的精确控制，同时引入多变量解耦补偿机制解决姿态运动的耦合问题。

3.3.1 艏向角PID控制

以水平面视线角误差e_ψ=ψ_des−ψ_actual作为输入，输出舵角指令δ_rudder控制UUV航向。采用Ziegler-Nichols法初步确定比例增益Kp_ψ、积分增益Ki_ψ和微分增益Kd_ψ，再通过粒子群优化（PSO）算法进一步调优参数，确保航向误差快速收敛。其中比例项用于加快响应速度，积分项用于消除稳态误差，微分项用于抑制超调，提升系统稳定性。

3.3.2 俯仰角PID控制

以垂直面视线角误差e_θ=θ_des−θ_actual作为输入，输出推进器推力差指令ΔF控制UUV深度。结合系统辨识得到的UUV动力学模型，采用极点配置法确定PID参数，确保深度调整的平稳性与快速性。考虑到水下深度变化对UUV浮力的影响，在积分环节加入限幅机制，避免积分饱和导致的深度超调问题。

3.3.3 多变量解耦控制

UUV的艏向与俯仰运动存在明显的动力学耦合，会影响控制精度。通过线性化UUV六自由度模型，提取航向与俯仰运动的耦合项，构建耦合矩阵；设计解耦补偿器，生成补偿控制量uc=Kc·e（其中e=(e_ψ,e_θ)ᵀ为误差向量，Kc为补偿矩阵）；最终总控制量为u=u_PID+uc，通过PID控制量与补偿控制量的叠加，实现多变量耦合的有效抑制，提升系统控制性能。

四、结论与展望

4.1 研究结论

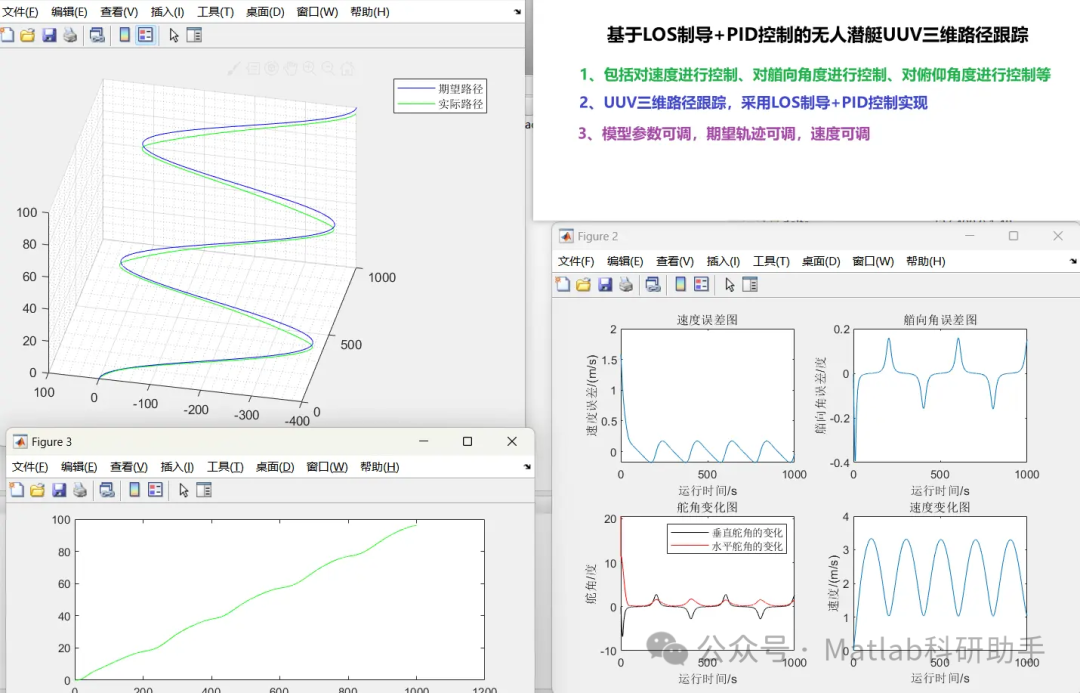

本文提出的基于LOS制导+PID控制的UUV三维路径跟踪方案，通过三维路径分解、动态LOS制导及双PID解耦控制的协同设计，有效解决了传统方法在三维空间跟踪中的适应性差、耦合干扰大等问题。仿真验证表明，该方案能够实现复杂三维路径的高精度跟踪，具有响应速度快、抗干扰能力强等优势，为UUV自主导航提供了可靠的技术方案。

4.2 未来展望

为进一步提升系统性能，未来可从以下方向开展深入研究：一是引入智能优化算法，如深度强化学习（DRL）或模糊逻辑，实现PID参数的在线自适应调整，提升系统对复杂动态环境的适应能力；二是扩展至多UUV协同控制场景，研究分布式LOS制导策略，实现多艇编队的三维路径协同跟踪；三是开展硬件在环验证实验，结合数字孪生技术构建虚实融合的测试平台，完成算法的实艇验证与迭代优化，推动技术从理论仿真走向工程应用。
