🔥 内容介绍

本课程设计旨在深入理解直流最优潮流（DC Optimal Power Flow, DCOPF）的基本原理，掌握其在电力系统分析中的应用方法。通过构建 DCOPF 模型并进行求解，提升运用数学优化方法解决电力工程实际问题的能力，包括模型建立、算法实现、结果分析等，为后续从事电力系统运行与规划相关工作奠定坚实基础。

二、直流最优潮流理论基础

（一）基本概念

直流最优潮流是在直流潮流模型基础上发展而来的优化算法。直流潮流模型忽略了电力系统中的一些复杂因素，如变压器变比、线路充电电容等，仅考虑有功功率的流动，将交流电力系统中的潮流方程进行简化，用线性方程来近似描述电力系统的运行状态。而直流最优潮流则进一步在满足系统运行约束的条件下，通过优化某些目标函数（如发电成本最小、网损最小等），求解出系统中各节点的有功功率注入和支路的有功功率潮流分布。

（二）与交流最优潮流的区别

交流最优潮流考虑了电压幅值、相位角以及有功、无功功率等完整的电力系统运行参数，其潮流方程是非线性的，求解过程复杂，计算量较大，且容易陷入局部最优解。相比之下，直流最优潮流简化了模型，将潮流方程线性化，大大降低了计算难度和时间复杂度，能够快速给出系统的优化运行方案。虽然直流最优潮流忽略了无功功率和电压幅值的影响，但在一些场景下，如大规模电力系统的初步分析、快速调度决策等，其结果具有较高的参考价值，且能够为交流最优潮流的求解提供初始值或参考方案。

（三）适用场景

1. 电力系统实时调度：在系统负荷变化较快时，需要快速给出优化的发电计划和潮流分布方案，直流最优潮流的快速计算特性能够满足实时性要求，帮助调度员及时调整系统运行状态。

1. 电力系统规划：在规划阶段，需要对不同的电网结构和电源布局进行大量的分析和比较，直流最优潮流可快速评估各种方案的优劣，为规划决策提供依据。

1. 含高比例可再生能源的电力系统：可再生能源发电具有间歇性和波动性，直流最优潮流可用于快速分析不同出力情况下系统的优化运行方式，协调可再生能源与传统能源的发电计划。

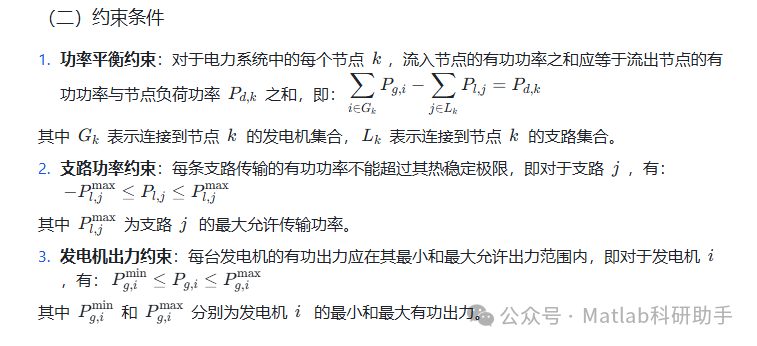

三、直流最优潮流模型构建

四、直流最优潮流求解算法

（一）线性规划算法

线性规划是求解直流最优潮流问题的常用方法之一。由于直流最优潮流模型的目标函数和约束条件均为线性，可直接将其转化为线性规划标准形式进行求解。常见的线性规划求解算法有单纯形法和内点法。

1. 单纯形法：通过在可行域的顶点上逐步搜索，找到使目标函数最优的解。其基本思想是从一个初始可行解出发，沿着可行域的边界移动到相邻的顶点，每次移动都使目标函数值得到改善，直到找到最优解。单纯形法直观易懂，但在处理大规模问题时，计算效率可能较低。

1. 内点法：内点法是在可行域内部寻找最优解，通过迭代不断逼近最优解。它通过引入障碍函数将不等式约束转化为等式约束，然后利用牛顿法等迭代方法求解。内点法在处理大规模线性规划问题时具有较好的收敛性和计算效率，能够快速得到高精度的解，因此在直流最优潮流求解中得到广泛应用。

（二）其他求解方法

除了线性规划算法，还有一些其他方法可用于求解直流最优潮流问题。例如，基于灵敏度分析的方法，通过计算目标函数和约束条件对控制变量的灵敏度，来调整控制变量以实现优化目标；以及一些启发式算法，如遗传算法、粒子群优化算法等，这些算法具有全局搜索能力，能够在复杂的解空间中寻找较优解，但计算时间相对较长，且解的质量可能依赖于算法参数的设置。在实际应用中，可根据具体问题的特点和需求选择合适的求解方法。

五、案例分析

（一）案例背景

以 IEEE 30 节点电力系统为例，该系统包含 6 台发电机、41 条支路和 30 个节点，具有一定的代表性。系统参数包括节点负荷功率、发电机成本系数、支路电阻和电抗、支路传输容量限制等，通过建立直流最优潮流模型，分别以发电成本最小化和网损最小化为目标进行求解，并分析结果。

（二）模型求解过程

1. 数据准备：收集 IEEE 30 节点系统的相关参数，包括发电机参数、负荷参数、支路参数等，并将其整理成适合模型输入的格式。

1. 模型建立：根据上述目标函数和约束条件，使用 Python 的 PuLP 库建立直流最优潮流模型。定义决策变量（发电机有功出力、支路有功功率等）、目标函数和约束条件。

1. 求解模型：选择内点法作为求解算法，调用 PuLP 库的求解器对模型进行求解。在求解过程中，记录求解时间和收敛情况。

（三）结果分析

1. 发电成本最小化结果：求解得到各发电机的最优有功出力，计算出最小发电成本为 [X] 元。分析各发电机的出力分布，发现发电成本较低的发电机承担了更多的发电任务，符合经济调度原则。同时，计算系统的网损为 [X] MW，与优化前相比有一定程度的降低。

1. 网损最小化结果：以网损最小化为目标求解后，得到最小网损为 [X] MW。此时各发电机的出力分布与发电成本最小化时有所不同，一些发电机的出力进行了调整以降低网损。发电成本相应增加至 [X] 元。

1. 对比分析：对比两种目标下的结果，发现发电成本最小化和网损最小化这两个目标之间存在一定的矛盾。在实际电力系统运行中，需要根据具体的需求和侧重点，综合考虑这两个目标，或者采用多目标优化方法来寻求更优的解决方案。

六、课程设计总结

（一）成果总结

通过本次课程设计，成功构建了直流最优潮流模型，并使用线性规划的内点法对 IEEE 30 节点电力系统进行求解。分别实现了发电成本最小化和网损最小化的优化目标，分析了不同目标下系统的运行状态，包括发电机出力、支路功率分布、发电成本和网损等。结果表明，直流最优潮流能够有效地对电力系统进行优化，为电力系统的经济运行和规划提供了有力的工具。

（二）遇到的问题及解决方法

1. 模型参数准确性问题：在收集 IEEE 30 节点系统参数时，发现部分参数存在不一致或缺失的情况。通过查阅相关文献和资料，对参数进行了核对和补充，确保模型输入数据的准确性。

1. 求解器选择和参数设置问题：在使用 PuLP 库求解模型时，尝试了不同的求解器和参数设置，发现某些求解器在处理大规模问题时效率较低或无法收敛。经过测试和比较，最终选择了内点法求解器，并调整了相关参数，使得模型能够快速、准确地收敛。

1. 结果分析和解释问题：在分析优化结果时，对于一些发电机出力和支路功率变化的原因理解不够深入。通过复习电力系统分析的相关知识，并结合直流最优潮流的原理，对结果进行了深入分析，明确了各种因素对系统运行状态的影响。

（三）对直流最优潮流的进一步认识

直流最优潮流作为一种简化的电力系统优化方法，在计算效率和快速决策方面具有明显优势。然而，由于其忽略了无功功率和电压幅值的影响，在某些情况下可能无法准确反映电力系统的实际运行状态。在实际应用中，需要根据具体情况选择合适的模型和方法，或者将直流最优潮流与交流最优潮流等其他方法结合使用，以获得更全面、准确的结果。同时，随着电力系统的不断发展和复杂化，对直流最优潮流的研究和应用也需要不断深入和完善，以适应新的挑战和需求。

（四）未来研究方向

1. 考虑更多实际因素的直流最优潮流模型：进一步研究如何将变压器变比调整、线路充电电容、无功功率补偿等实际因素纳入直流最优潮流模型，提高模型的准确性和实用性。

1. 多目标直流最优潮流研究：开发有效的多目标优化算法，综合考虑发电成本、网损、系统安全性等多个目标，为电力系统运行提供更全面的优化方案。

1. 直流最优潮流在分布式能源接入电力系统中的应用：随着分布式能源的大量接入，研究直流最优潮流如何更好地协调分布式能源与传统能源的运行，实现电力系统的高效、可靠运行。

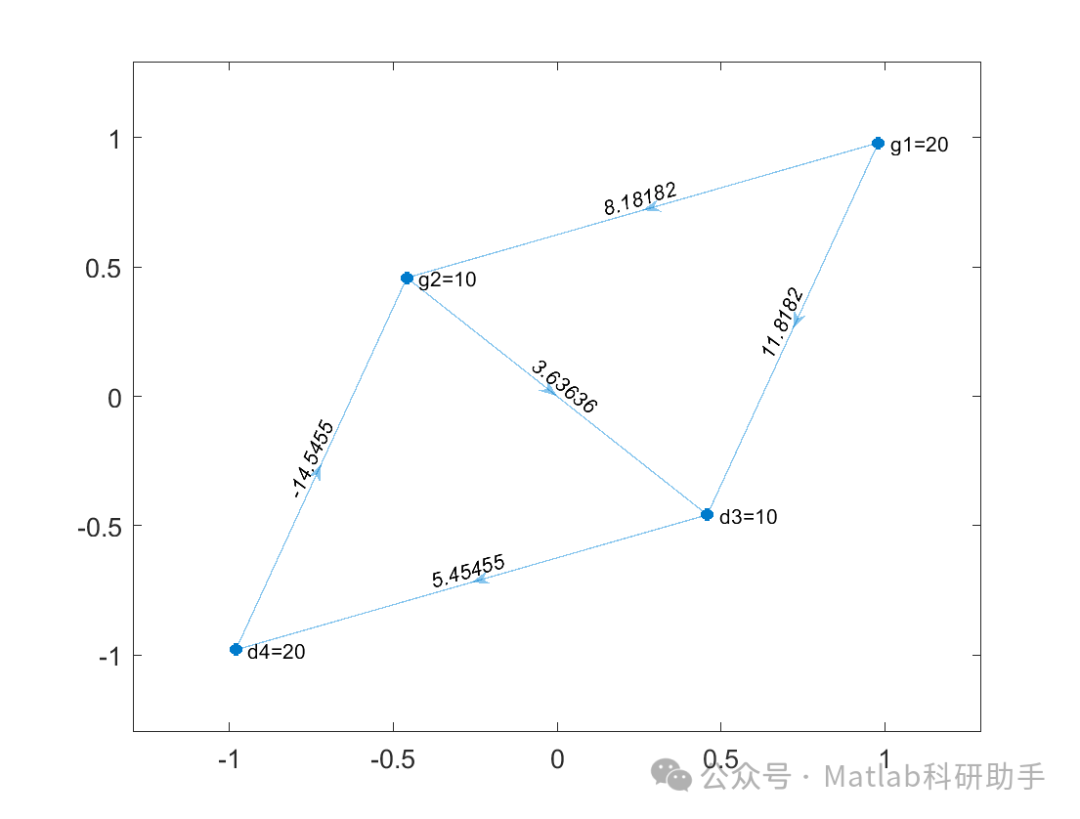

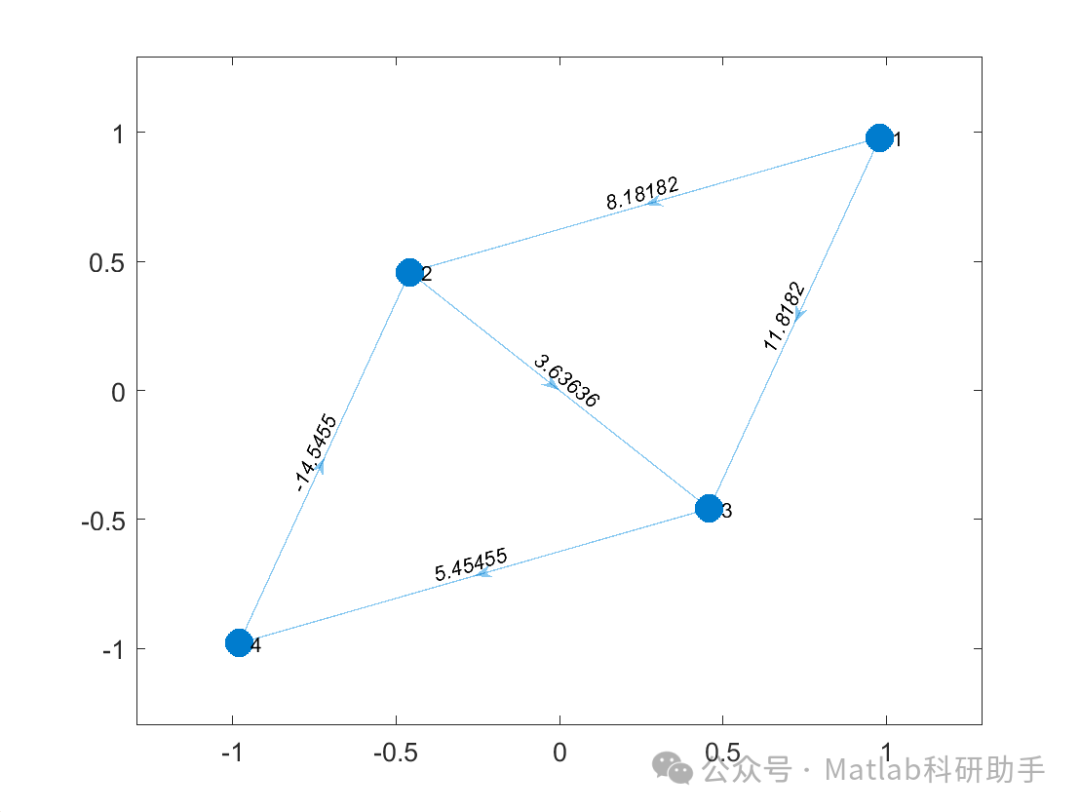

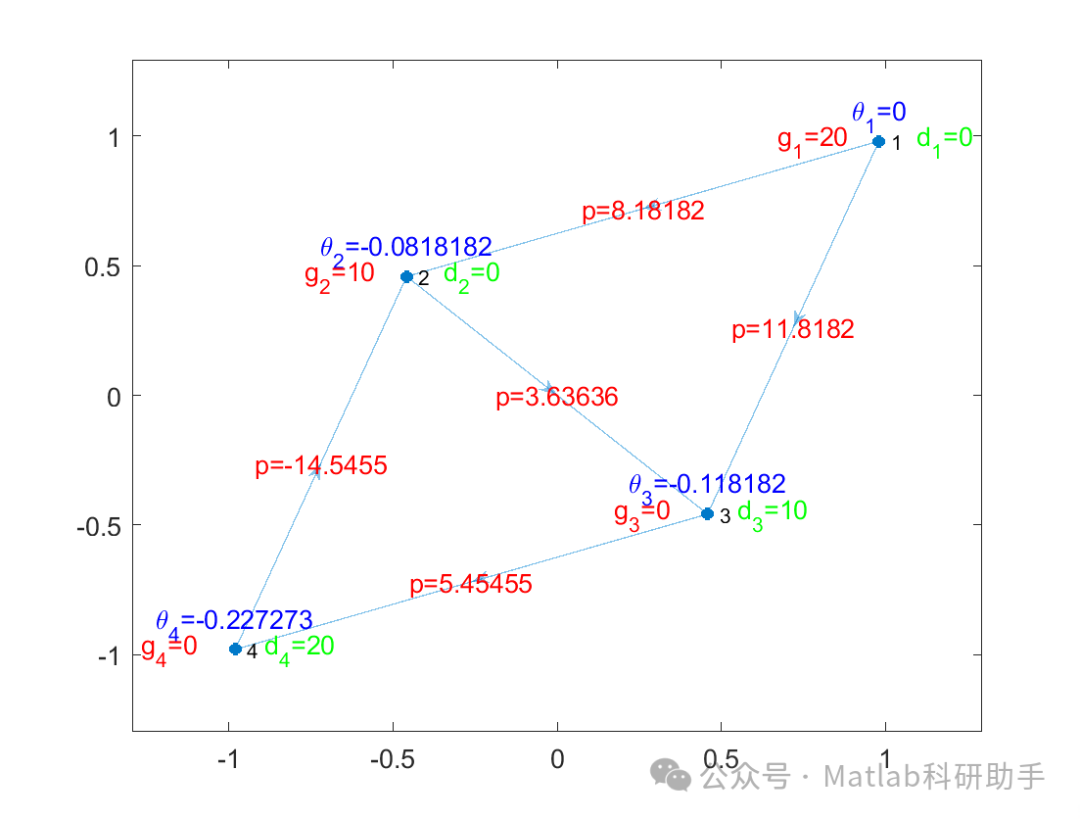

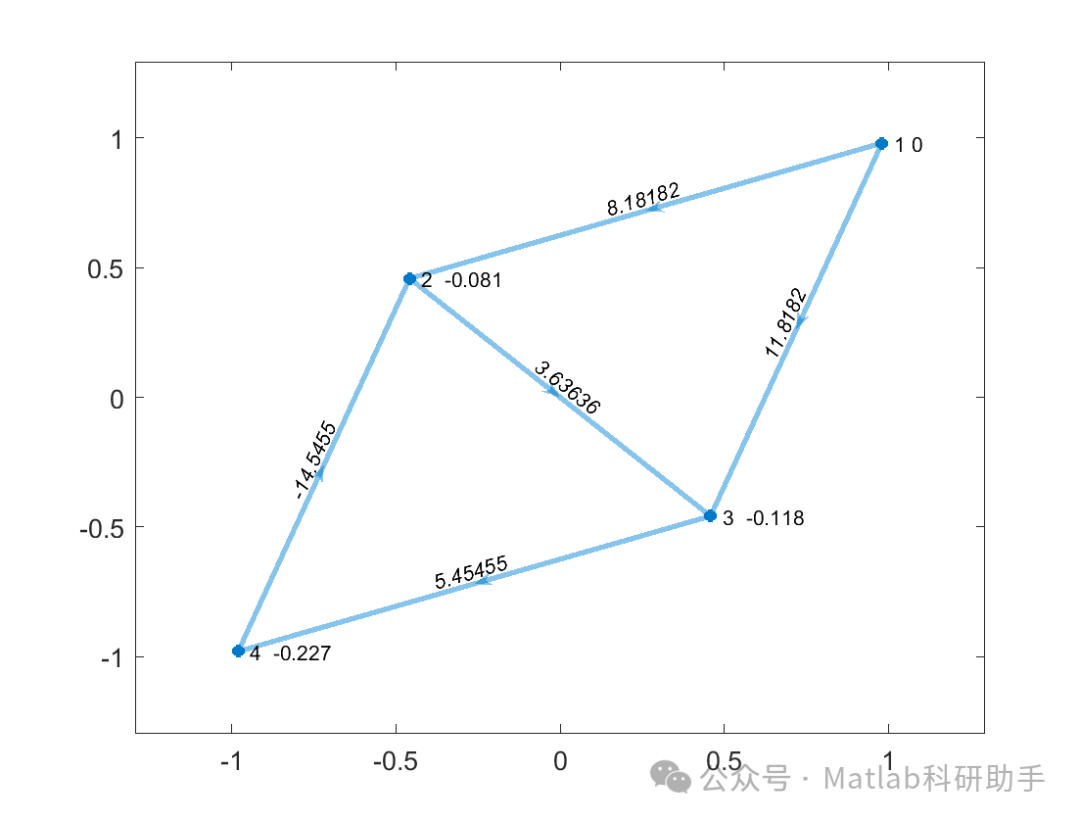

⛳️ 运行结果

🔗 参考文献

[1] 卫志农,季聪,郑玉平,等.计及VSC-HVDC的交直流系统最优潮流统一混合算法[J].中国电机工程学报, 2014, 34(4):9.DOI:10.13334/j.0258-8013.pcsee.2014.04.016.

[2] 李逸驰,孙国强,杨义,等.含经VSC-HVDC并网海上风电场的交直流系统概率最优潮流[J].电力自动化设备, 2015, 35(9):7.DOI:10.16081/j.issn.1006-6047.2015.09.022.

[3] 张昕,王法,杜俊杰,等.含VSC-HVDC交直流系统精确化离散最优潮流的研究[J].电力系统保护与控制, 2016, 44(17):8.DOI:10.7667/PSPC151598.

📣 部分代码
