🔥 内容介绍

在新型电力系统（如分布式能源并网、微电网、智能配电网）中，电力电子设备是实现能量灵活变换、潮流精准控制、网络稳定运行的核心载体。本文针对背靠背电压型变流器（VSC）、双端两端口电力电子变压器（SOP）、静止同步补偿器（SNOP）、智能软开关及能量路由器五类关键设备，从技术原理到应用场景进行系统解析，明确各设备的定位与关联。

一、背靠背电压型变流器（Back-to-Back Voltage Source Converter, B2B-VSC）

（一）核心定义与结构

背靠背电压型变流器是由两个独立的电压型变流器（整流侧 + 逆变侧） 通过共用直流母线（含支撑电容）组成的双向能量变换装置，本质是 “整流 - 逆变” 一体化的电力电子接口。其核心结构包含：

• 整流侧 VSC：将交流电能（如电网、发电机输出）整流为直流电能，存入直流母线；

• 直流母线：通过大电容（或储能装置）维持电压稳定，实现能量缓冲；

• 逆变侧 VSC：将直流母线的电能逆变为指定频率、幅值的交流电能，输送至负载或电网。

两侧变流器均采用全控型功率器件（如 IGBT、SiC-MOSFET），通过脉宽调制（PWM）实现电能的高精度变换。

（二）工作原理与控制逻辑

1. 整流侧控制：通常采用 “定直流母线电压 + 定功率因数” 控制策略。通过检测交流侧电压、电流，调节 PWM 占空比，使整流侧输出稳定的直流电压（如 ±750V），同时保证交流侧功率因数接近 1（或按需可调），减少无功损耗。

1. 逆变侧控制：根据负载或电网需求，采用 “定交流电压 / 频率”（离网模式）或 “定有功 / 无功功率”（并网模式）控制。例如，并网时通过控制输出电流与电网电压的相位差，实现有功功率（P）和无功功率（Q）的独立调节。

1. 双向能量流动：当整流侧输入功率大于逆变侧输出功率时，直流母线电容充电；反之则放电，实现能量在 “交流 - 直流 - 交流” 间的双向可逆流动。

（三）核心应用场景

• 新能源并网：如风电、光伏电站的变流器（整流侧接发电机 / 光伏阵列，逆变侧接电网，实现最大功率跟踪与并网控制）；

• 电机调速：如高压变频器（整流侧接电网，逆变侧接异步电机，通过调节输出频率实现电机调速）；

• 微电网互联：如两个独立微电网的互联接口，实现微电网间的功率互济（如 A 微电网盈余电能通过 B2B-VSC 输送至 B 微电网）；

• 电能质量治理：通过逆变侧的无功补偿能力，抑制电网谐波、电压波动（如主动滤波功能）。

二、双端两端口电力电子变压器（Solid State Transformer with Two-Terminal, Dual-Port SOP）

（一）核心定义与技术定位

双端两端口 SOP（简称 “双端 SOP”）是基于电力电子变换技术的新型智能配电网设备，本质是 “高频隔离变压器 + 多端口变流器” 的集成装置。与传统工频变压器相比，其核心突破在于：

• 实现 “电压变换 + 功率潮流控制 + 电能质量治理” 一体化功能；

• 采用高频隔离（如 10-100kHz），体积、重量较传统变压器降低 50%-70%；

• 具备双端交流端口（通常为中压侧 10kV/35kV、低压侧 0.4kV），支持双向能量流动。

（二）工作原理与核心功能

1. 电压变换机制：通过 “AC-DC - 高频 AC-DC-AC” 三级变换实现电压隔离与调节：

• 第一级（AC-DC）：将输入交流电压整流为直流；

• 第二级（DC - 高频 AC）：通过高频逆变器将直流变为高频交流，经高频变压器实现电压等级变换与电气隔离；

• 第三级（高频 AC-DC-AC）：将高频交流整流为直流后，再逆变为目标频率、幅值的交流电压输出。

1. 核心控制功能：

• 潮流控制：独立调节双端端口的有功 / 无功功率，实现配电网内功率的柔性分配（如将负荷密集区域的过剩功率转移至轻载区域）；

• 电压支撑：当某一端端口电压跌落（如短路故障、负荷突变）时，快速输出无功功率，维持电压稳定（响应时间≤20ms）；

• 故障隔离：检测到短路故障时，通过断开功率器件快速切断故障电流，避免故障扩散。

（三）典型应用场景

• 智能配电网：部署于 10kV 配电网的主干线路或分支节点，解决传统配电网 “潮流不可控、电压调节能力弱” 问题；

• 分布式能源接入：作为光伏、储能系统的并网点，实现分布式能源的高效并网与功率平滑（如抑制光伏出力波动对电网的冲击）；

• 微电网接入：作为微电网与大电网的互联接口，实现微电网 “并网运行 - 离网运行” 的无缝切换。

三、静止同步补偿器（Static Synchronous Compensator, SNOP）

（一）核心定义与技术本质

SNOP（部分文献也称为 “静止同步功率优化器”）是基于 VSC 技术的无功功率补偿与电压调节设备，本质是 “无旋转部件的同步补偿器”。与传统的 SVG（静止无功发生器）相比，SNOP 更侧重配电网的 “功率优化”，不仅能补偿无功，还可实现有限的有功功率调节（通常有功调节能力为无功的 20%-30%）。

（二）工作原理与控制策略

1. 拓扑结构：采用两电平或三电平 VSC 拓扑，通过电抗器（或变压器）接入配电网（通常为 0.4kV 或 10kV 等级），直流侧接储能电容（或小容量储能电池）。

1. 工作逻辑：

• 无功补偿：通过检测电网电压与电流的相位差，调节 VSC 输出电流的相位，实现容性无功（电压跌落时）或感性无功（电压升高时）的补偿，维持电网电压稳定；

• 有功调节：当电网存在功率缺口（如负荷突增）时，若直流侧接储能电池，可短时间输出有功功率（持续时间 10-60s），缓解功率波动；

• 谐波抑制：通过检测电网谐波电流，控制 VSC 输出与谐波电流幅值相等、相位相反的电流，抵消谐波分量（通常可抑制 3-25 次谐波）。

（三）应用场景与技术优势

• 配电网电压治理：部署于配电网末端（如农村电网、城市老旧小区），解决 “电压偏低、电压波动大” 问题（如夏季空调负荷高峰时，维持电压在额定值的 ±5% 以内）；

• 新能源并网支撑：安装于光伏电站、风电场出口，补偿新能源出力波动导致的无功变化，避免并网电压越限；

• 优势对比：相较于传统的并联电容器（只能补偿固定容性无功），SNOP 具备 “无功 - 有功协同调节、响应速度快（≤5ms）、补偿精度高” 的优势。

四、智能软开关（Intelligent Soft Switch, ISS）

（一）核心定义与技术目标

智能软开关是用于配电网联络开关 / 分段开关位置的电力电子设备，旨在替代传统的机械开关（如真空断路器），实现 “无弧通断、快速潮流控制、故障快速隔离”。其核心技术目标是解决传统机械开关 “通断时间长（≥50ms）、易产生电弧、无法主动控制潮流” 的痛点。

（二）工作原理与拓扑结构

1. 典型拓扑：采用 “机械开关 + 电力电子开关（如 IGBT 模块）” 的混合拓扑：

• 电力电子开关：负责 “软通断” 过程，实现电流的平滑投切（无电弧）；

• 机械开关：在稳态运行时闭合，承担额定电流（降低电力电子开关的导通损耗）；

• 限流 / 保护模块：包含快速熔断器、避雷器，应对短路故障与过电压。

1. 关键控制流程：

• 合闸过程：先导通电力电子开关，使电流平滑上升至额定值，再闭合机械开关，最后断开电力电子开关（避免其长期运行损耗）；

• 分闸过程：先导通电力电子开关，再断开机械开关（无电弧），最后通过电力电子开关将电流降至零并断开；

• 潮流控制：通过调节电力电子开关的 PWM 占空比，实现联络线有功 / 无功功率的连续调节（如将某条过载线路的功率转移至轻载线路）。

（三）应用场景与价值

• 配电网潮流优化：部署于配电网的联络节点（如两个变电站的 10kV 联络线），动态调节联络线功率，避免线路过载（如高峰期将变电站 A 的过剩功率转移至变电站 B）；

• 故障快速隔离：当配电网发生短路故障时，智能软开关可在 5-10ms 内断开故障线路，较传统机械开关（50-100ms）大幅缩短故障切除时间，减少停电范围；

• 微电网组网：作为微电网内部的分段开关，实现微电网内各分区的灵活互联与独立运行。

五、能量路由器（Energy Router, ER）

（一）核心定义与技术定位

能量路由器是新型电力系统中的 **“能源互联网核心枢纽”**，本质是 “多端口电力电子变换 + 智能调度控制” 的集成系统。其核心功能是实现 “多能源接入（如风电、光伏、储能、负荷）、多电压等级适配（如高压 35kV、中压 10kV、低压 0.4kV）、多形态能量变换（交流 - 直流、直流 - 直流）”，并通过智能算法实现能量的最优分配。

（二）核心结构与工作逻辑

1. 硬件架构：采用 “分层式多端口拓扑”，包含：

• 输入端口层：多个 AC/DC 变流器端口，适配不同类型的能源接入（如交流风电、直流光伏、储能电池）；

• 直流母线层：多电压等级直流母线（如高压 1500V、低压 750V），通过 DC-DC 变流器实现母线间能量交互；

• 输出端口层：多个 DC/AC、DC/DC 变流器端口，为不同类型的负荷（如交流工业负荷、直流充电桩）供电；

• 控制与通信层：搭载边缘计算单元，通过 5G / 以太网与调度中心、分布式能源控制器通信，实现全局调度。

1. 软件核心：

• 能量调度算法：基于模型预测控制（MPC）、强化学习等算法，根据能源出力预测、负荷需求、电价信号，制定最优能量分配策略（如优先消纳光伏本地出力，不足时从电网购电，盈余时储能或上网）；

• 故障自愈控制：检测到端口故障（如光伏并网故障、负荷短路）时，快速切断故障端口，通过其他端口重新分配能量，保障非故障区域正常供电。

（三）典型应用场景

• 园区微电网：作为园区能源核心枢纽，接入光伏、储能、充电桩、中央空调等，实现园区 “自给自足 + 余电上网”，降低用电成本（通常可降低园区电费 15%-30%）；

• 新型城镇配电网：部署于城镇配电网节点，整合分布式能源、电动汽车充电设施，实现 “源网荷储” 协同控制，提升配电网接纳新能源的能力；

• 偏远地区供电：在无大电网覆盖的偏远地区，通过能量路由器整合风电、光伏、储能，构建独立微电网，解决居民与工业用电问题。

六、五类设备的技术关联与协同应用

（一）核心技术共性

五类设备均以电压型变流器（VSC） 为核心电力电子拓扑，依赖全控型功率器件（IGBT/SiC）与 PWM 控制技术，实现电能的灵活变换与精准控制；同时均需搭载智能控制算法（如 PID、卡尔曼滤波、模型预测），满足动态响应与稳定运行需求。

（二）设备间协同场景

以 “园区微电网 + 配电网” 系统为例，五类设备的协同应用如下：

1. 能量路由器：作为园区能源核心，接入光伏（通过 DC-DC 变流器）、储能（通过双向 DC-DC 变流器）、充电桩（直流端口）；

1. 双端 SOP：连接能量路由器与配电网 10kV 母线，实现园区与配电网的功率互济（园区盈余时上网，不足时从电网购电）；

1. B2B-VSC：作为园区内风电的并网接口，将风电的变频交流电能变换为稳定的直流电能，接入能量路由器的直流母线；

1. SNOP：安装于配电网 10kV 母线侧，补偿园区新能源出力波动导致的无功变化，维持配电网电压稳定；

1. 智能软开关：作为园区微电网内部的分段开关，实现园区内 “光伏区 - 储能区 - 负荷区” 的灵活互联，故障时快速隔离故障区域。

七、总结与技术趋势

五类设备分别对应新型电力系统 “能量变换（VSC）、配网调控（SOP/SNOP）、网络互联（智能软开关）、能源枢纽（能量路由器）” 的不同需求，其技术发展趋势可概括为：

1. 器件升级：从硅基 IGBT 向宽禁带器件（SiC、GaN）演进，提升设备效率（如 SiC-VSC 效率可达 98.5% 以上）、降低损耗；

1. 控制智能化：融合数字孪生、AI 算法，实现设备的自诊断、自优化（如能量路由器通过数字孪生模拟不同调度策略的效果，选择最优方案）；

1. 集成化设计：设备从 “单一功能” 向 “多功能集成” 发展（如 SOP 集成 SNOP 的无功补偿功能，减少设备冗余）；

1. 网络化协同：通过 5G、边缘计算实现多设备的全局协同控制，提升新型电力系统的整体稳定性与灵活性。

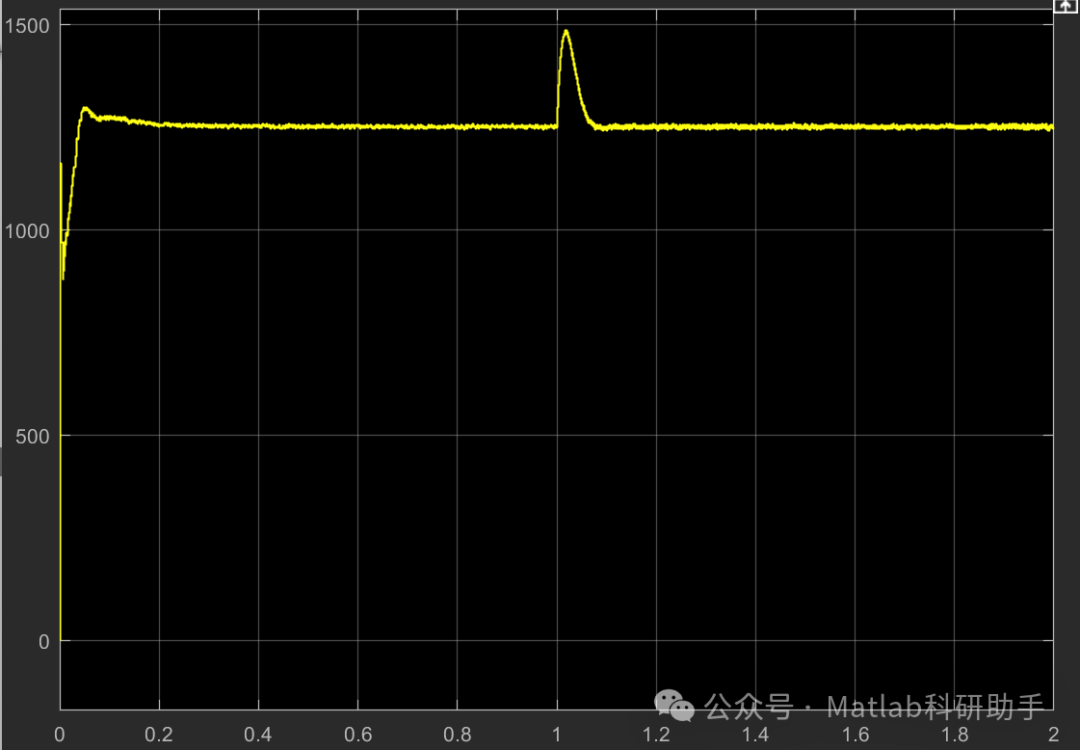

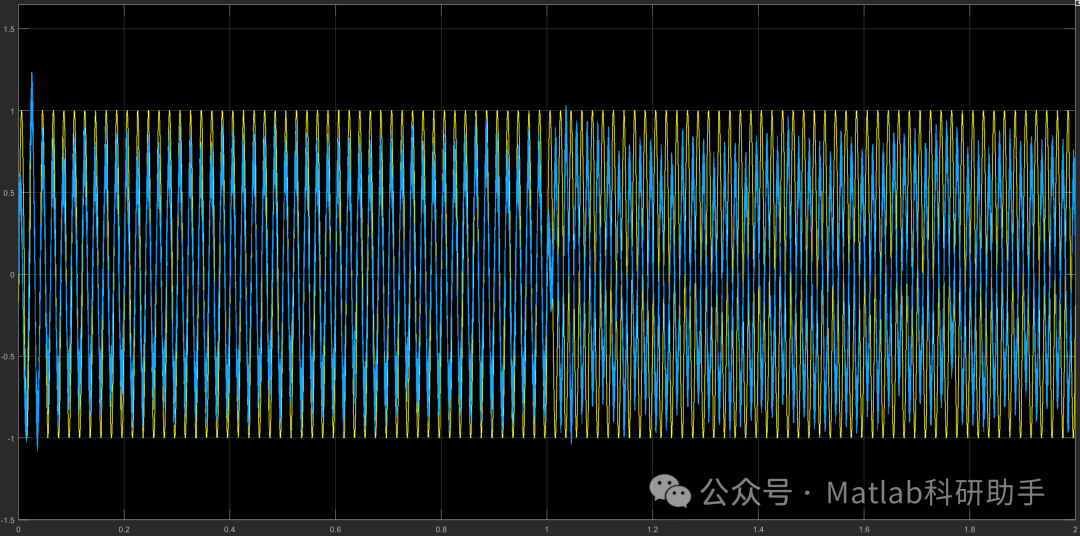

⛳️ 运行结果

🔗 参考文献

[1] 王岸.SNOP的研究及其在配电网中的应用[D].北京交通大学,2015.DOI:10.7666/d.Y2918011.

[2] 金庆忍,郭敏,姚知洋.背靠背电压源型变流器控制策略及其对电能质量问题的隔离能力研究[J].电气制造, 2020, 015(003):120-127.

[3] 陆旭,郭家虎,吴冬晖,等.储能型SNOP电压支撑控制策略研究与仿真[J].计算机仿真, 2022, 39(6):6.

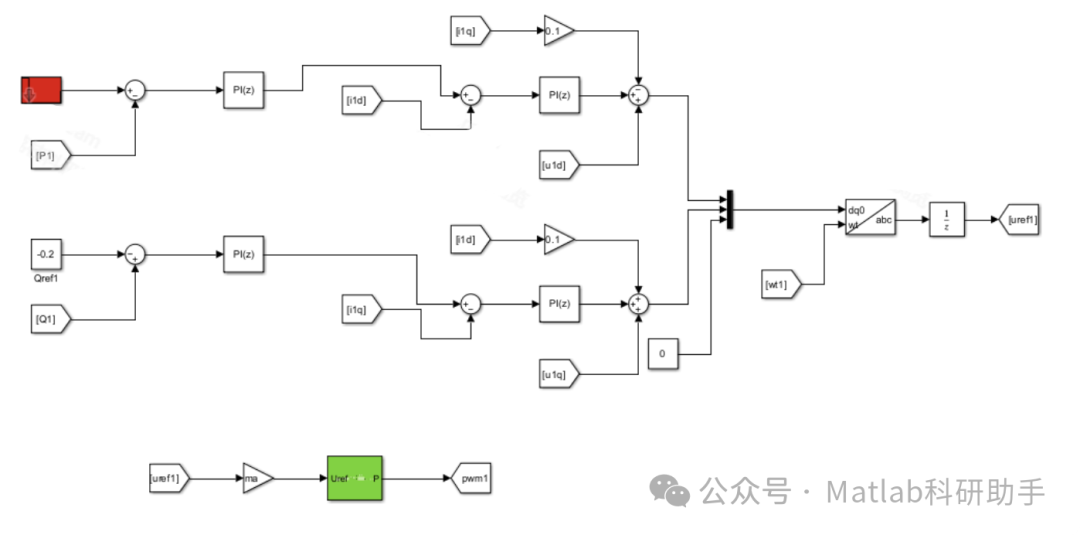

📣 部分代码
