【最优潮流】二阶锥松弛在配电网最优潮流计算中的应用附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在配电网的运行与规划中，最优潮流（Optimal Power Flow, OPF）计算是实现经济高效、安全稳定供电的核心工具。它旨在在满足网络约束、设备容量约束等条件下，通过优化有功功率、无功功率、节点电压等变量，实现最小化网损、发电成本或最大化供电可靠性等目标。然而，配电网具有辐射状结构、高 R/X 比、节点数量多等特点，使得传统的最优潮流计算面临非线性、非凸性带来的求解困难，而二阶锥松弛（Second-Order Cone Relaxation, SOCR）方法为解决这一难题提供了高效且可靠的途径。

配电网最优潮流的模型与挑战

配电网最优潮流的数学模型以潮流方程为核心约束，同时包含变量上下限约束、功率平衡约束等。潮流方程描述了节点电压与功率之间的关系，对于交流配电网，其潮流方程具有显著的非线性和非凸性，具体表现为包含电压幅值的平方项、相位角的正弦和余弦项等。这种非凸性导致最优潮流问题可能存在多个局部最优解，传统的数值方法（如牛顿 - 拉夫逊法迭代求解）不仅收敛性难以保证，还可能陷入局部最优，无法得到全局最优解。

此外，配电网的辐射状结构使得潮流分布具有单向性，且随着分布式电源（如光伏、风电）的大量接入，节点功率呈现双向流动特征，进一步增加了潮流方程的复杂性。高 R/X 比则导致电压降落对有功功率变化更为敏感，传统基于交流潮流的最优模型求解难度大幅提升。因此，寻求一种能够处理非凸性、保证求解效率和精度的方法，成为配电网最优潮流计算的关键需求。

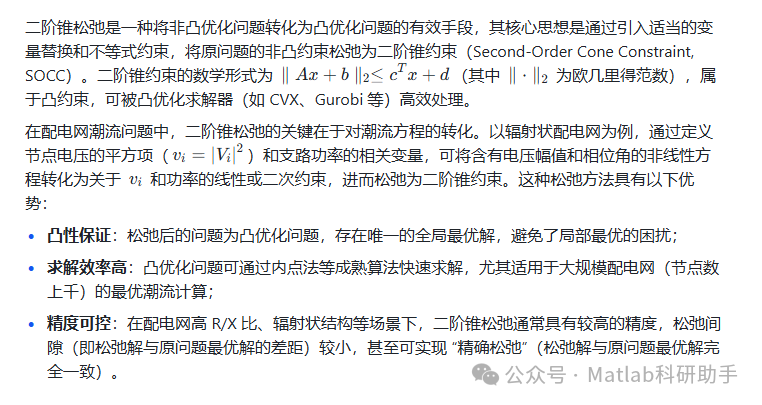

二阶锥松弛的原理与优势

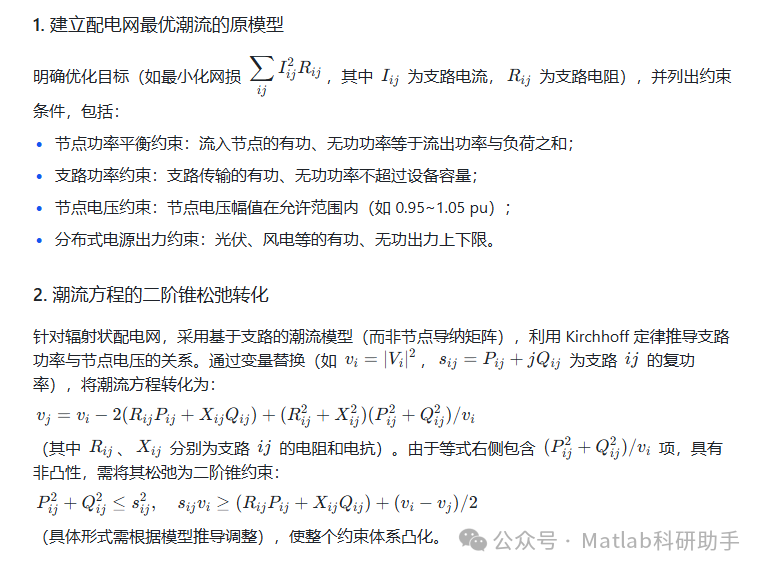

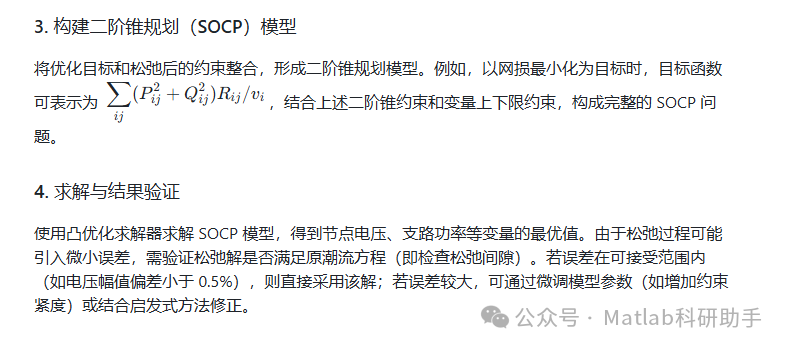

二阶锥松弛在配电网最优潮流中的应用步骤

将二阶锥松弛应用于配电网最优潮流计算，通常遵循以下步骤：

应用场景与实际价值

二阶锥松弛在配电网最优潮流中的应用场景广泛，尤其适用于以下情况：

• 含高渗透率分布式电源的配电网：分布式电源的随机出力增加了潮流的波动性，二阶锥松弛的高效性可支持实时或准实时最优潮流计算，实现分布式电源的协调控制；

• 主动配电网规划：在配电网扩容、重构等规划问题中，需对大量场景进行最优潮流仿真，二阶锥松弛能够快速给出各场景下的最优解，为规划决策提供依据；

• 网损最小化与电压调节：通过优化无功补偿设备（如电容器）和分布式电源的无功出力，二阶锥松弛可高效求解以网损最小化和电压偏差最小化为目标的最优潮流问题，提升配电网经济性和电能质量。

实际应用中，二阶锥松弛的精度已得到大量验证。例如，在典型的 IEEE 33 节点、69 节点配电网测试系统中，采用二阶锥松弛求解的最优网损与精确解的偏差通常小于 1%，电压幅值误差小于 0.1 pu，完全满足工程需求。同时，对于节点数超过 1000 的大规模配电网，其求解时间可控制在秒级，远快于传统的非凸优化方法。

挑战与未来方向

尽管二阶锥松弛在配电网最优潮流中表现优异，但仍面临一些挑战：一是在某些极端工况（如强环网结构、极低 R/X 比）下，松弛间隙可能增大，导致解的精度下降；二是如何将其与不确定性优化（如考虑负荷、分布式电源出力的随机性）结合，构建鲁棒二阶锥规划模型。

未来，研究方向主要包括：

• 改进松弛方法，如结合半定松弛、线性松弛等，进一步减小松弛间隙；

• 开发适用于大规模配电网的分布式二阶锥优化算法，提升计算效率；

• 融合人工智能技术，通过数据驱动优化松弛参数，提高模型适应性。

总结

二阶锥松弛为配电网最优潮流计算提供了一种兼具效率与精度的解决方案，其通过将非凸潮流方程转化为凸约束，有效克服了传统方法的求解难题。在主动配电网快速发展的背景下，二阶锥松弛凭借其在大规模、高复杂度场景中的优势，必将在配电网优化运行、规划设计等领域发挥越来越重要的作用，为构建经济、可靠、智能的配电网系统提供有力支撑。

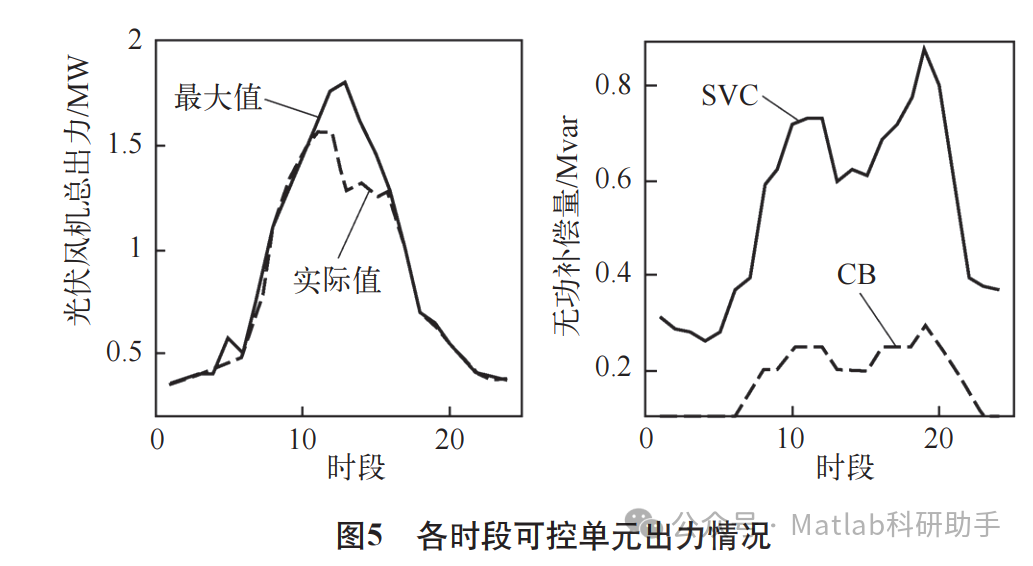

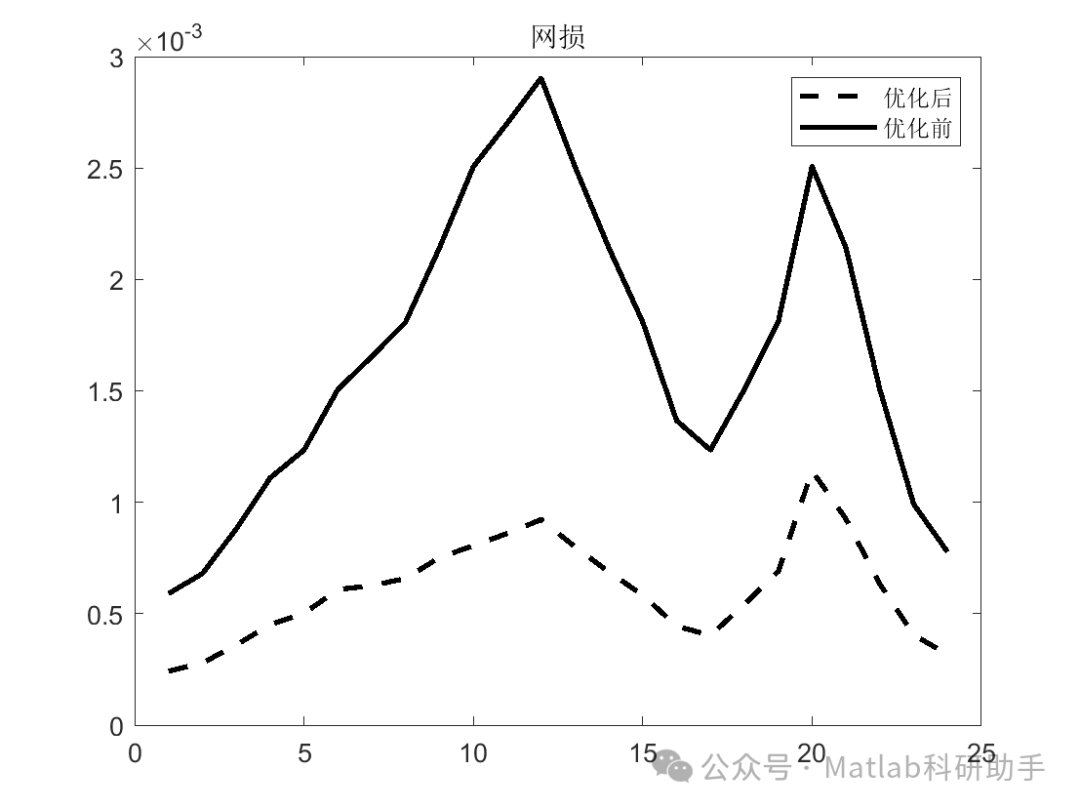

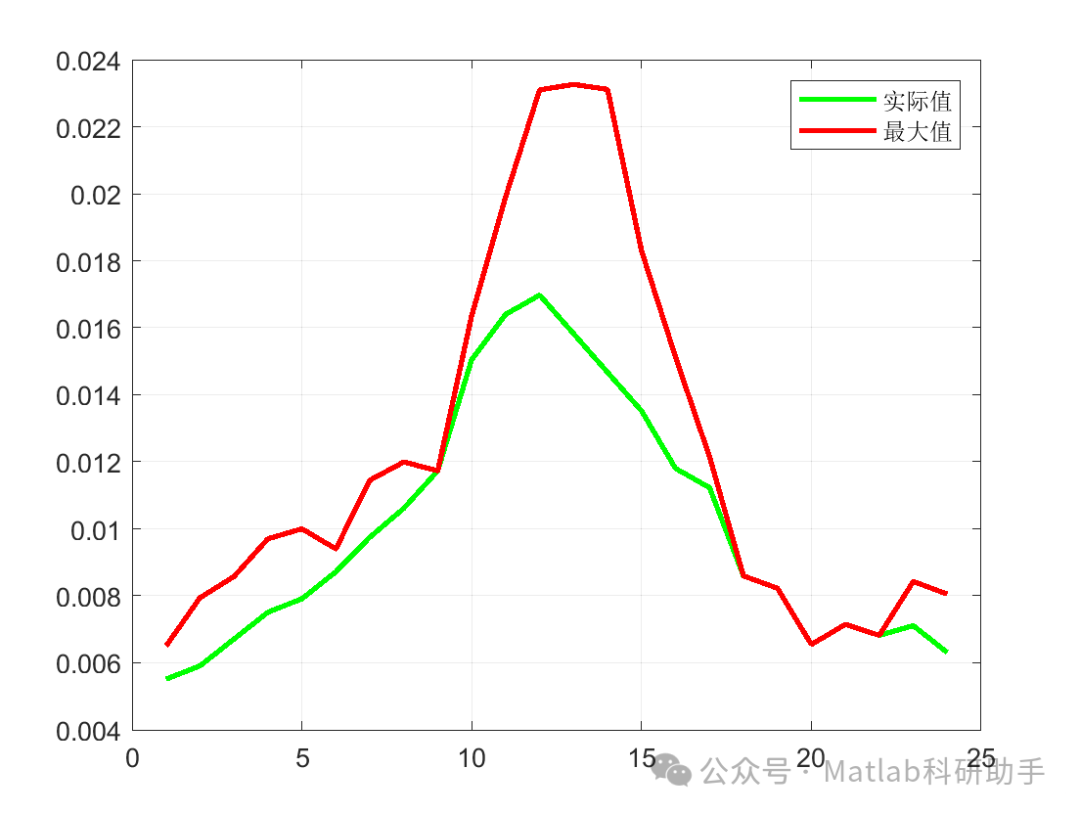

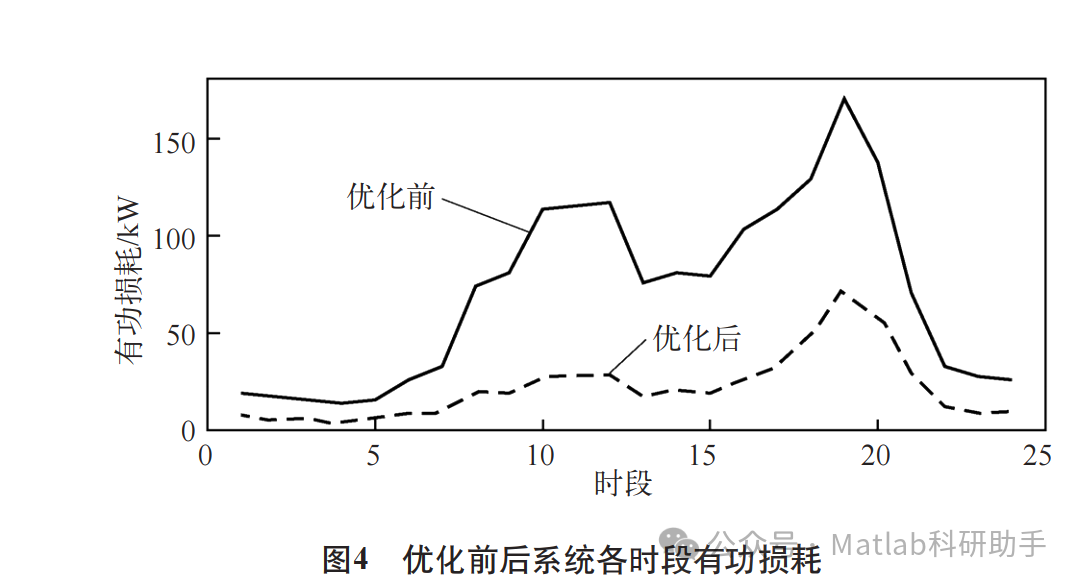

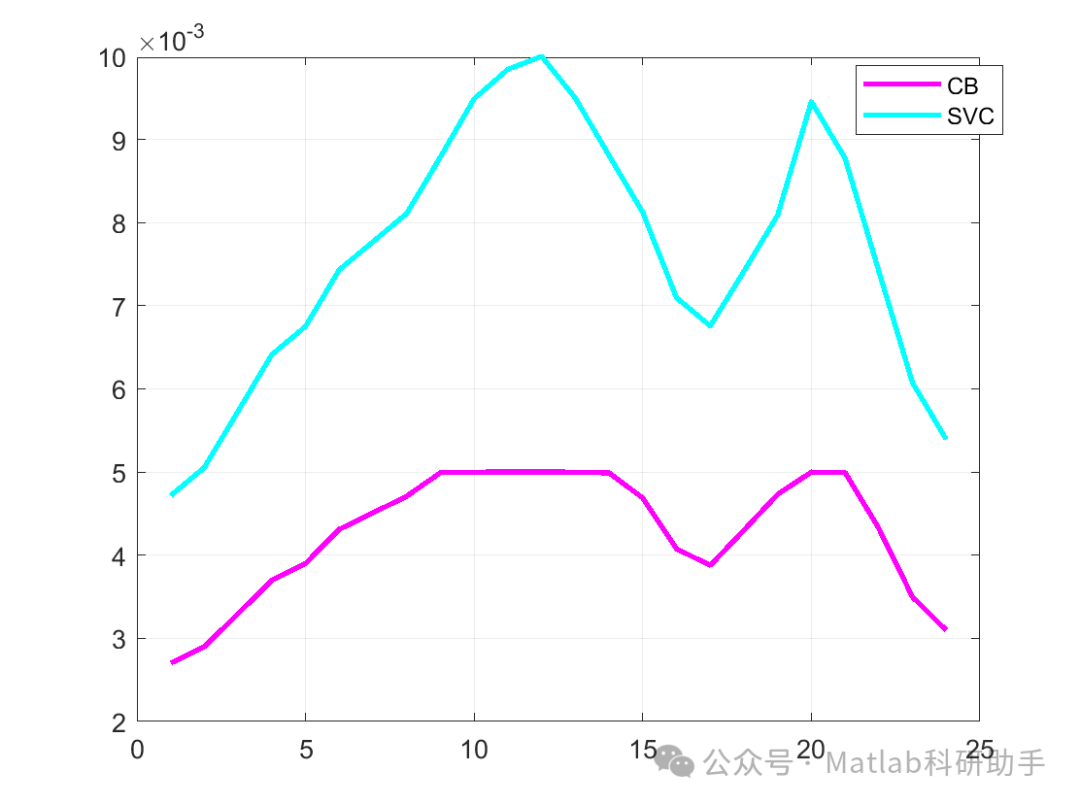

⛳️ 运行结果

🔗 参考文献

[1] 刘斌,刘锋,梅生伟,等.基于二阶锥优化的含有载调压变压器主动配电网最优潮流[J].电力系统自动化, 2015(19):8.DOI:10.7500/AEPS20150104003.

[2] 刘斌,刘锋,梅生伟,等.基于二阶锥优化的含有载调压变压器主动配电网最优潮流[J].电力系统自动化, 2015, 000(019):40-47.

[3] 巨云涛,黄炎,张若思.基于二阶锥规划凸松弛的三相交直流混合主动配电网最优潮流[J].电工技术学报, 2021, 36(9):10.DOI:10.19595/j.cnki.1000-6753.tces.200248.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
