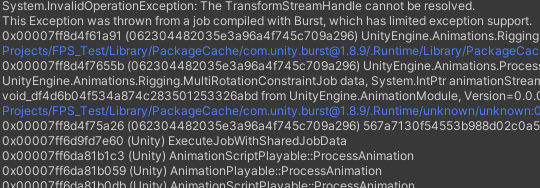

首先看一下AnimationRigging出问题时典型的报错：

TwoBoneIKConstraint

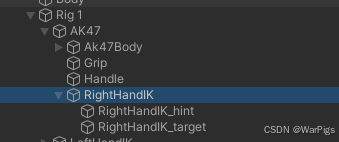

把TwoBoneIKConstraint物体挂在枪上，移动枪，手并不跟着移动。移动任何IK_target的父级带动它，手都不移动。只有移动IK_target本身，手才移动。但是可以给IK_target加ParentConstraint带动它，可以带动手。

Multi AimConstraint不生效

观察到的一些现象：

只有打开Animator、修改AnimatorController的一瞬间生效；

如果Source物体是一个物体Axis的子物体，且脚本改变Axis的旋转，瞄准约束就只在开始运行的瞬间生效。看了教程：

【unity教程】完美的武器瞄准!_哔哩哔哩_bilibili

【Unity教程】制作一个第三人称射击的控制器_哔哩哔哩_bilibili

作者是用ScreenPointToRay()发出射线得到目标的位置；

好像不能用动画事件修改Multi Aim Constraint的参数？

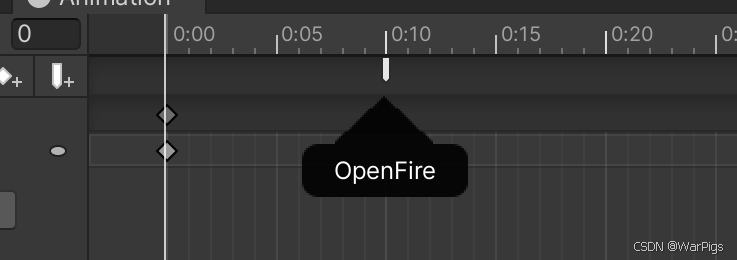

我在动画事件里执行一个函数：

这个函数设置了Multi Aim Constraint的权重：

public void OpenFire(){
        AimAt();
        multiAimConstraint.weight=1;
        SetFiring(true);
    }

结果它的权重还是0.我在设置为1后立即打印，权重是1.在Update()里打印，一直是0.且在检查器面板可以把它设置1，说明它没有被动画系统接管。

又用动画事件设置了rig的权重，也无效。又用动画事件设置了RigBuilder关闭，有效。

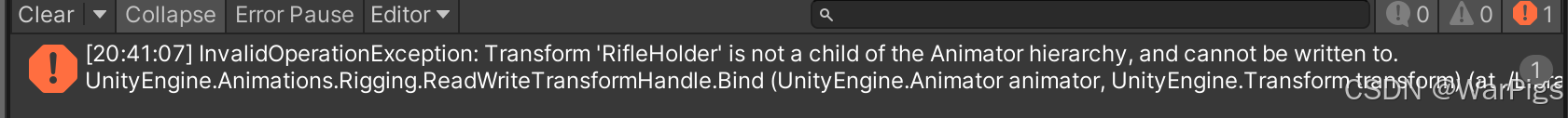

然后我猜想是因为这个动画事件所在的animator不是这个Multi Aim Constraint的父级，于是给这个animator节点加了一个RigBuilder，下面加了Rig，把Multi Aim Constraint放在下面，然后出现下面的报错：

好像AnimationRigging的使用有如下条件：

RigBuilder必须和操控这些约束的animator在同一个对象R；
所有Rig必须是R的子对象；
所有约束组件约束的物体必须是R的子节点；

代码设置sourceObjects无效且会导致内存泄漏？

2025.4.15

发现使用代码设置的sourceObjects不会生效，要运行前在编辑器配置才有效。

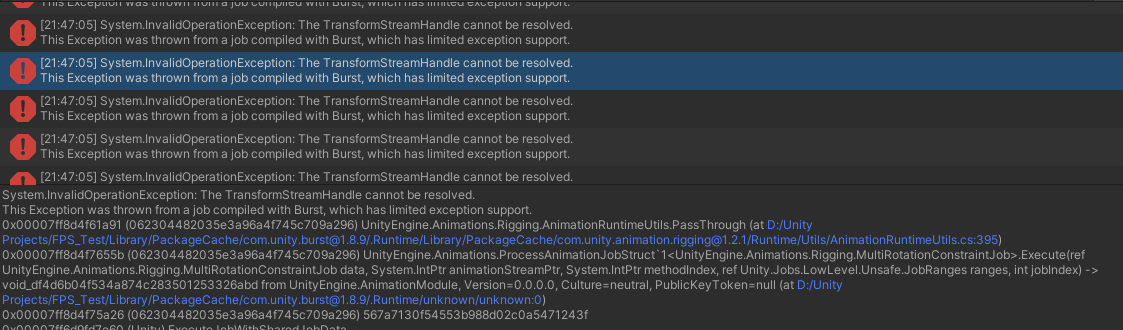

还会出现如下提醒：

在人物对象下挂载超过2层非骨骼子对象导致AnimationRigging不工作

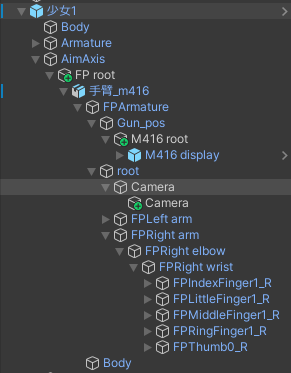

试图给人物对象下面挂载第一人称手臂，AnimationRigging不工作。然后一级级删掉骨骼，删掉手臂就正常工作了。然后尝试在人物下建很多层空物体，也会导致不工作。好像人物下的非人体骨骼对象层数达到一定值时AnimationRigging就会不工作。

经过实验人物下的非骨骼子对象达到3层时AnimationRigging就会不工作。

chatGPT回答：unity的AnimationRigging插件，人物下面的非骨骼子对象达到3层时AnimationRigging会不工作

你提到的这个问题非常关键 👍——确实，Unity Animation Rigging 在层级结构上有一些严格的限制，尤其当目标对象（比如角色或约束目标）不直接在骨骼层级内，而是嵌套在多个 GameObject 层下时，会出现“约束不生效”或“姿势不更新”的问题。

下面详细解释原因和解决方法👇

🧩 问题原因：Animation Rigging 依赖 TransformStreamHandle

Animation Rigging 的底层依赖 TransformStreamHandle（即动画流里的 Transform 句柄）来实时修改动画姿势。
这个句柄只能绑定到 Animator 控制的层级下的 Transform。

也就是说：

✅ Rig 组件、约束目标、骨骼等节点必须在 Animator 根节点的子层级中，否则 Unity 的动画流访问不到它们。

🚫 当“非骨骼对象嵌套太深”时

例如你的层级是这样的：

Character (带 Animator)
 ├─ ModelRoot
 │   ├─ Mesh
 │   ├─ NonBoneGroup
 │   │   ├─ SomeObject
 │   │   │   ├─ LeftHandIKTarget

LeftHandIKTarget 已经是第 3 层“非骨骼子对象”，而不是直接在 Animator 子层级的骨骼系统内。
此时：

Animation Rigging 的约束在播放时会报 Invalid TransformStreamHandle
或者 RigBuilder 执行时，这个目标 Transform 不会被正确绑定
视觉上表现为 约束完全不生效，手脚或武器不跟随目标移动

✅ 解决方案

✅ 方法 1：把 Rig 和目标对象放进 Animator 的层级下

最推荐的方式：

Character (Animator)
 ├─ Armature
 │   └─ Bones...
 ├─ RigSetup
 │   ├─ LeftHandIKTarget
 │   └─ OtherConstraints

只要目标在 Animator 组件的 Transform 层级下（不论骨骼还是空物体都可以），Animation Rigging 就能工作。

✅ 方法 2：在 RigBuilder 启动时手动 Rebuild

如果你的对象必须放在外层（例如因为Prefab结构限制），可以在启动时执行：

using UnityEngine.Animations.Rigging;

public class RigRebuilder : MonoBehaviour
{
    public RigBuilder rigBuilder;

    void Start()
    {
        rigBuilder.Build();
    }
}
