全国产8路125M FMC AD子卡

8路16bit125MSPS标准FMC采集子卡

自研成品ADC采集子卡和定制化设计ADC采集子卡，实测采集指标均与手册标称值一致。

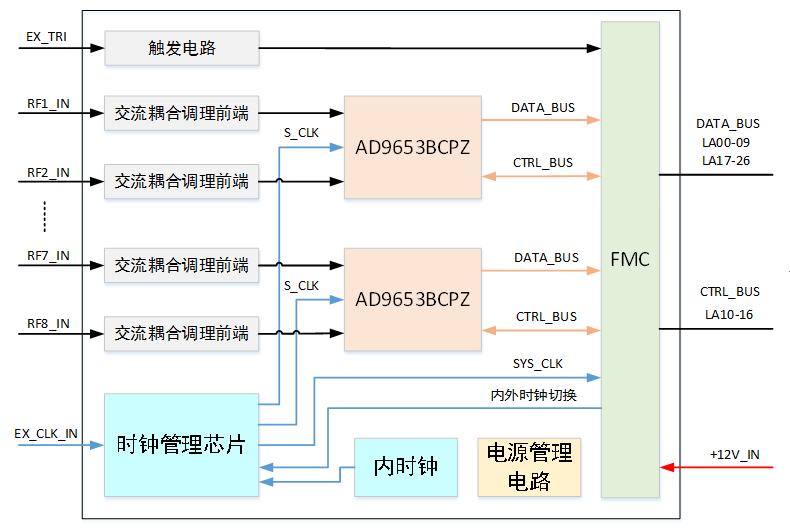

该板卡有全国产化和进口两个版本，基于FMC标准设计，实现8路16bit/125MSPS ADC采集功能，遵循 VITA 57 标准，板卡可以直接与xilinx公司或者本公司 FPGA 载板连接使用。板卡 ADC 器件采用 ADI 公司 AD9653BCPZ-125 芯片，用户可以通过 FMC 接口配置芯片工作状态。

该板卡每路ADC采集通道的实测采集指标信噪比（SNR）和无杂散动态范围（SFDR）与芯片手册指标标称值基本一致，可实现优异的采集性能。

板卡功能	参数内容		参数指标
ADC	芯片型号		AD9653BCPZ-125
	采集通道数		8路ADC采集通道
	采样率		125MSPS
	采集精度		16bit
	数字接口		DDR LVDS
	模拟接口		交流耦合
	模拟输入		2.0Vpp或2.6Vpp可配置
	模拟采集指标		见实测记录
DAC	无		无
时钟	Buffer芯片		支持内外时钟切换
	板载晶振		20-125MHz高精度晶振
	外输入时钟		1路20-125MHz高精度时钟源
外触发	路数		1路输入
	电平		兼容1.8V/2.5V/3.3V LVTTL电平
连机器类型	FMC-HPC		ASP-134488-01
	前面板		10路SSMC
板卡标准	FMC ANSI/VITA 57.1 - 2008
板卡尺寸	84mm*69mm
板卡重量	含散热片
板卡供电	+12V@1A
板卡功耗	10W
工作温度	Industrial  -40°C到+85°C
支持母板	Xilinx board	V6、V7、KU、VU、 ZYNQ、ZU 开发板
	其他符合FMC引脚信号定义规范的FPGA载板

板卡ADC采集指标SNR和SFDR实测记录如下表所示：

测试条件	-1dBFS,102.4MSPS,2.6Vp-p
序号		实测值	手册标称值	实测输入频点
	SNR（dBFS）	79.361	79.3	15MHz
	SFDR（dBc）	95.384	94.5

软件内容

提供Vivado版本的数&控驱动程序。

板卡应用

板卡配置FPGA母板用于模拟信号、无线电、光电、雷达的采集场景。

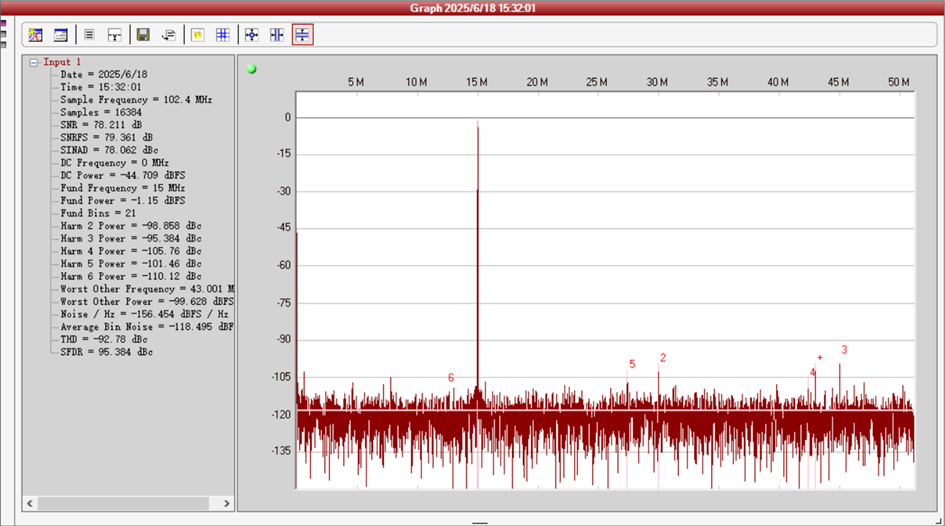

15MHz输入信号采集指标实测图：
