FMC-708 双通道3G/14bit采集+双通道12G/14bit回放

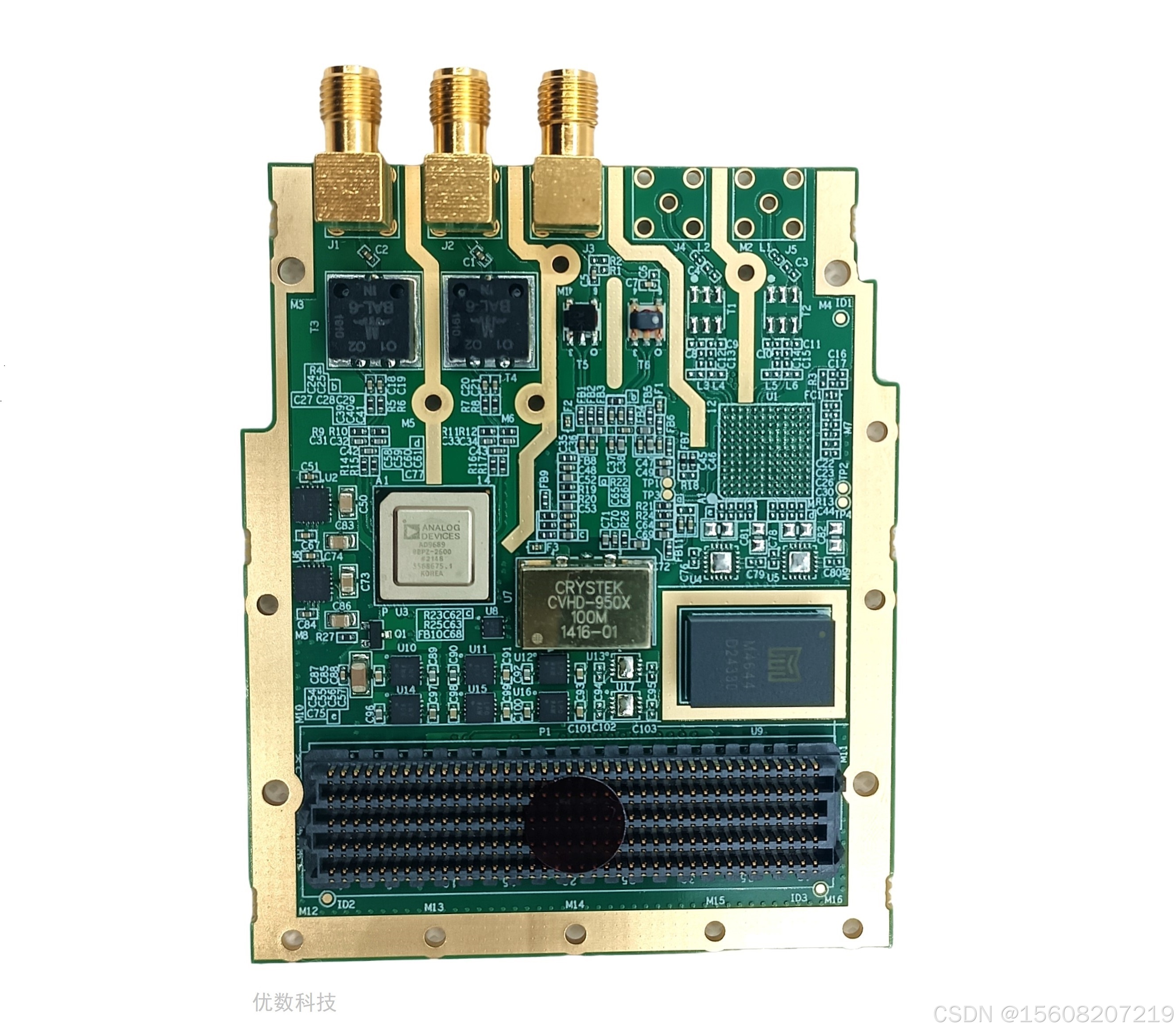

UD FMC-708 双通道接收+双通道发射FMC模块满足VITA57.1单宽、导冷规范，按照全国产化设计。模块ADC支持进口AD9689-2000、AD9689-2600、AD6688、AD9208或国产GMS018采集芯片，DAC支持国产CX6242Q回放芯片，输入采用交流耦合方式。FMC子卡还支持外参考/外时钟、外触发接口，具有板载温度监控等功能。模块采用高质量的时钟和电源，具有优异的性能指标。全部器件选用工业级和以上质量等级的元器件。

应用行业：

1. 1. 通信、卫星、雷达等信号接收、发射
   2. 高速数据采集存储、波形生成与回放
   3. 短脉冲捕获、激光雷达、超声测距、光谱测量、粒子物理、量子技术
   4. 测试与测量、半导体测试、科学仪器

产品特点：

1. 1. AD支持2通道，最高采样率3000Msps，分辨率为14bit，可选国产化
   2. DA支持2通道，最高采样率12000Msps，分辨率为14bit，国产化
   3. 本地参考采用TCXO时钟，频率稳定度：优于1×10-7
   4. 支持外时钟或外参考，也可选择为外触发功能
   5. 具有板载温度监控功能
   6. 控制线接到FMC的LA端口，兼容ZC706、ZCU102或其它标准FMC规范的载板
   7. 可以插入到FMC+的载板上工作
   8. 使用维护说明书详实，方便用户二次开发
   9. 性能卓越，器件生命周期长，可长期提供技术支持

UD FMC-708产品原理框图：

主要技术参数：

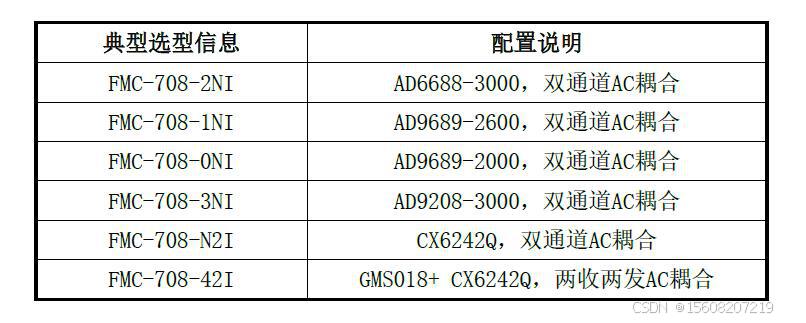

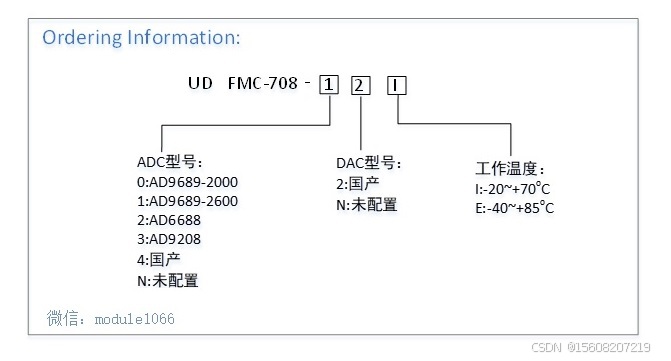

产品配置：

1. ADC/DAC：具有优异的性能指标，参考实测数据
2. ADC满量程输入功率：+11dBm~+12.7dBm（不同器件和配置参数不同）
3. 输入AC耦合频率范围：30~1000MHz、1200~2600MHz可选（订购前请沟通）
4. DAC最大输出功率：-3dBm~+4dBm（订购前请沟通）
5. 时钟：LMK04828 + TCXO + VCXO
6. 外参考/外时钟：AC耦合，+5dBm~10dBm
7. 内参考稳定度：±0.05ppm（常温）~±0.5ppm（宽温）
8. 外触发（与外参考/外时钟连接器共用）：+3.3V或+5V TTL，阻抗10kΩ
9. 对外接口：SMA-KHD，阻抗50Ω
10. FMC连接器型号为ASP-134488-01（高度3.5mm），与之配套的载板FMC连接器型号应为ASP-134486-01（高度6.5mm）
11. LED灯：1颗时钟状态指示灯

测试程序：

1. ADC采集测试程序IP
2. DAC发射测试程序IP
3. 获取板载温度测试程序
