基于ADRV9026的四通道射频收发FMC子卡

最新推荐文章于 2025-10-09 11:57:56 发布
原创 最新推荐文章于 2025-10-09 11:57:56 发布 · 366 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ADRV9026 #射频采集卡 #高速采集卡 #AD9026

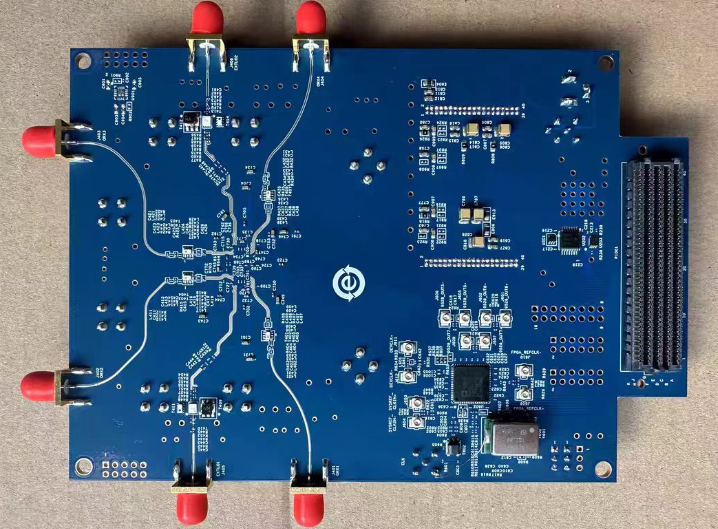

基于ADRV9026的四通道射频收发FMC+子卡是一款基于 ADRV9026BBCZ 芯片的高集成度射频收发子卡，提供包含四通道发射器和四通道接收器、集成式频率合成器以及数字信号处理功能的收发方案。支持时分双工（TDD）和 FDD（频分双工）应用，可满足 3G、4G 和 5G 宏系统和大规模多路输入/输出（MIMO） 基站的应用要求。

接收路径由四个独立的宽带宽、直接变频（零中频） 接收器组成，可在低功耗实现低噪声运行，具有一流的动态范围。完整的收发器子系统拥有自动和手动衰减控制、直流失调校正、正交误差校正(QEC)和数字滤波功能。还集成了多种辅助功能，比如模数转换器(ADC)、数模转换器(DAC)和用于提供各种数字控制选项的通用输入/输出(GPIO)接口。
