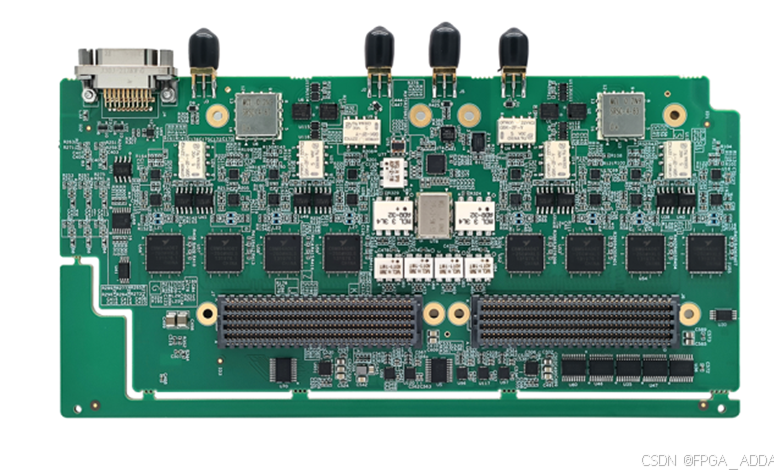

全国产ADC 16bit 2通道1G采样 双FMC子板

全国产ADC 16bit 2通道1G采样 双FMC子板是一款高分辨率、高采样率的国产ADC 双FMC子板。其FMC接口的电气设计依据FMC标准(ANSI/VITA 57.1)，通过两个高密度连接器（HPC）连接至FPGA载板。它提供16bit 2通道1000MS/s的AD采样率，AC/DC耦合可设置。同时还支持8路数字信号采样，采样率可达100MS/s。本产品是基于国产Corebai(芯佰微)公司的高速模数转换器芯片CBM94AD67-250而设计。板卡支持外部触发输入；时钟模式支持内部参考时钟和外部参考时钟两种，时钟模式选择可通过时钟芯片 LMX2581外部的射频开关芯片进行选择，控制信号由载板提供。

应用

• 雷达、软件无线电等
• 测试仪器
• 多通道核物理
• 光电应用
• 芯片、半导体

产品特性

• 2个SMA接口，支持双路16bit，1GS/s模拟信号采样，AC/DC耦合可配置；
• 支持8路数字信号采样，采样率为100MS/s；
• 1个SMA接口，支持外部参考时钟输入；
• 1个SMA接口，支持外部触发信号输入；
• 异形子卡，2个FMC接口按照标准双宽FMC规范设计；
• 模拟前端单端输入，具有PGA（Programmable Gain Amplifier）功能，输入信号范围为100mV~10V；
• 板载高精度采集时钟发生单元，由LMX2581和功分器组成；
• 采用双FMC接口，支持LVDS传输；

项目	指标	备注
模拟输入（IN0、IN1）
通道	2
采样率	1GS/s	4路250MHz交织采样
分辨率	16bit
耦合方式	AC耦合/DC耦合	可配置
信号幅度	100mV~10V
输入阻抗	50欧姆
模拟通道带宽	100MHz
采样存储深度	1G Sample	支持多路共享
直流偏置范围	±2.2V
接口形式	SMA
数字输入（D0~D7）
通道数量	8通道
通道采样率	100MS/s
通道存储深度	256M Sample	支持多路共享
通道触发类型	上升沿，下降沿触发
连接器类型	J30J
触发输入（TRIG）
输入电平标准	LVTTL/LVCMOS
输入阈值	0~3.3V可调
触发类型	上升沿，下降沿触发
输入频率	最大200MHz
连接器类型	SMA
时钟模块
内参考时钟
内参考时钟类型	LVCMOS
参考时钟频率	10MHz（默认）
模块输出采样频率	250MHz	4路ADC交织采样等效1GHz
外参考时钟
输入功率	0dBm~+10dBm
输入阻抗	50欧姆
输入耦合方式	AC耦合
连接器类型	SMA
输入频率	最大250MHz	默认输入10MHz
ADC（CBM94AD67-250）输出
数据宽度	8对LVDS
FMC连接器类型	HPC	ASP-134488-01
其他
功耗	23W	典型功耗
尺寸	189mm x 87mm	不含连接器
工作温度	-20℃ ~ 60℃	工业级
存储温度	-40℃~ 85℃	工业级
