国产复旦微FPGA+DSP 6U VPX处理板

• 概述

国产复旦微FPGA+DSP 6U VPX处理板是一款标准6U VPX高性能信号处理板，板上FPGA选用复旦微公司JFM7VX690T36-FFG1761。该FPGA外挂2组四片DDR3 SDRAM，单组存储容量2GB；该芯片有丰富的I/O接口和资源，包括36对GTH等高速传输接口。

DSP处理器采用1片国防科大FT-6678处理器。FT-6678是目前业内处理能力最强大的专用处理器。单片最大处理能力为160 GFLOP，外挂4片DDR3 SDRAM，存储容量2GB，FT6678外部接口丰富，有包括RapidI/O、PCIe、I2C、SPI、UART等快慢速接口。

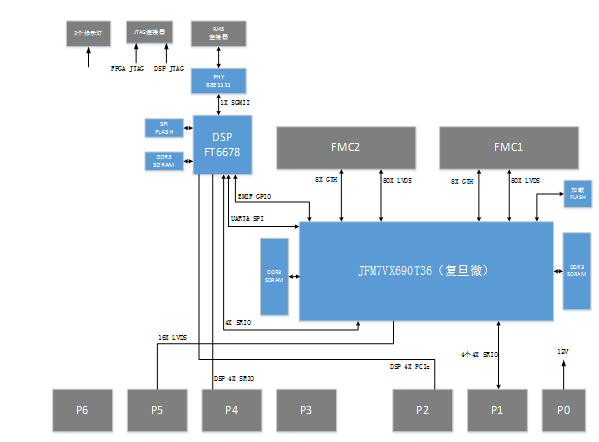

• 实物

外形尺寸

（1）规格：符合OpenVPX标准；

（2）尺寸：6U；

（3）连接器：片式/针式。

技术指标

1. DSP外挂4片DDR3 SDRAM ，4片组成64bit位宽，传输速率1066MT/S。
2. DSP程序加载模式使用SPI模式。
3. DSP外挂1片 SPI NOR FLASH。
4. DSP的时钟和上电复位等信号由FPGA控制。
5. FPGA程序加载模式使用MASTER SPI模式。
6. 板上V7有个晶振，上电后提供25MHz本地时钟。
7. 板子上有2片时钟芯片CDCM6208，其寄存器由连接到FPGA 的SPI接口控制。
8. FPGA外挂DDR3 SDRAM，4片组成64bit位宽，传输速率1600MT/S，外部时钟芯片为FPGA提供200MHz时钟，用于内部DDR3 SDRAM ip使用。
9. 板子上面有1个以太网接口，6678具有1路SGMII接口，连接到以太网PHY芯片输出Base1000T以太网口，DSP通过RJ45连接到前面板。
10. 板卡供电：输入电源：＋12V。
