南京芯麒FMC子卡-基于双片ADC12DJ3200的4路12bit 3.2G AD采集子卡

         FMC517是一款基于FMC+标准的高采样率、高分辨率子卡产品，可实现4路12bit、3.2GSPS（或2路6.4GSPS） AD采集功能。板卡DAC器件采用TI公司ADC12DJ3200芯片，通过一个高密度连接器（FMC+）可搭配各类FPGA底板一起使用，应用于雷达信号处理、软件无线电、电子战、大规模MIMO等。

• 标准FMC+子卡（ANSI/VITA 57.4）；
• DAC芯片采用TI公司ADC12DJ3200芯片，可实现4路12bit 3.2 GSPS（或2路6.4SPS）AD采集；
• 时钟选择灵活：内部时钟、外部时钟选择可由载板控制
• 板卡芯片全部采用工业级芯片。

主芯片

2片ADC12DJ3200

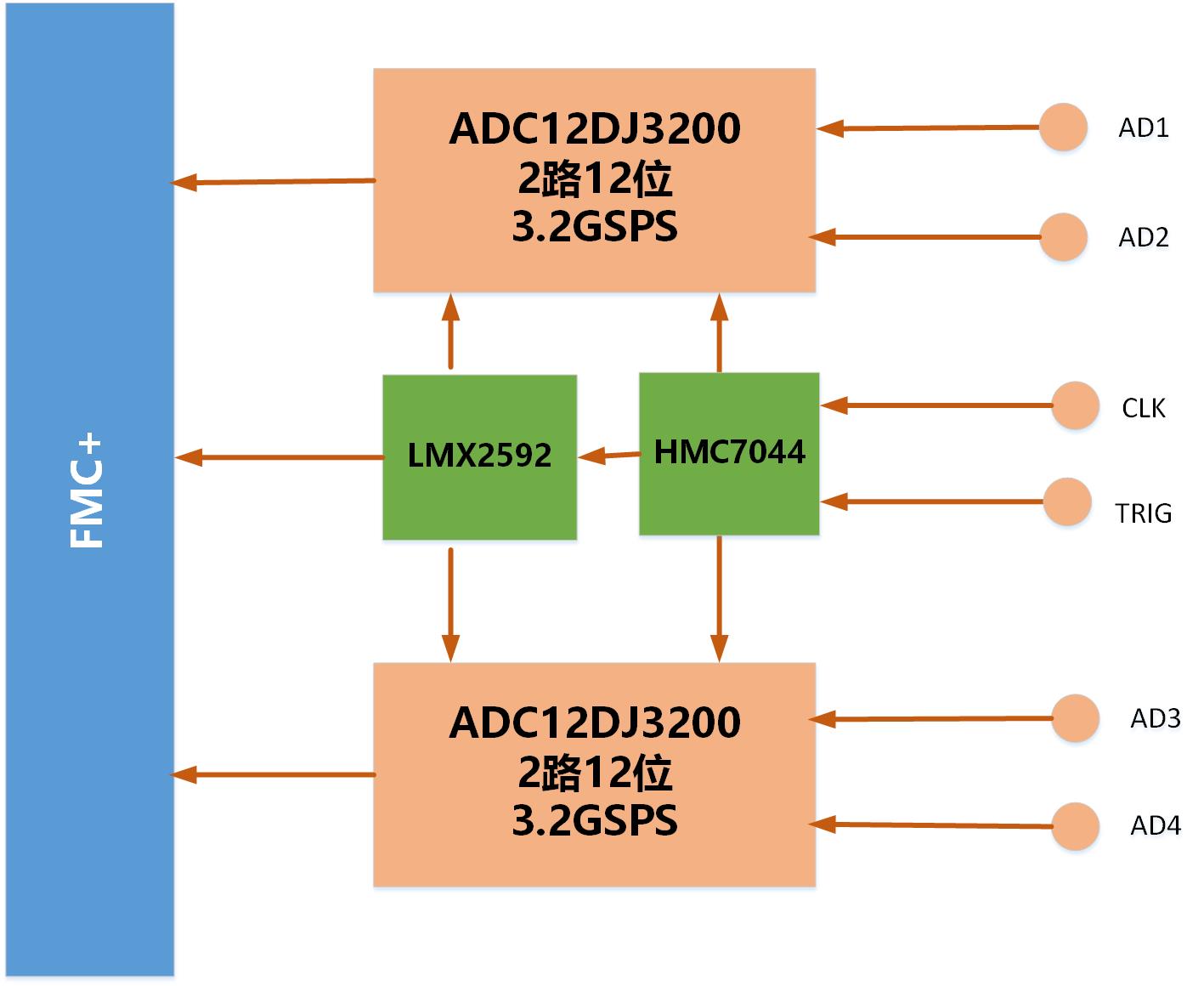

原理框图

主要技术指标



性能指标：

支持4路12bit、3.2GSPS采样率；

支持2路12bit、6.4GSPS采样率；

ADC模拟输入带宽：8GHz（-3dB）；

ADC满量程输入电压：0.8Vpp；

ADC本底噪声：单通道模式-154.6 dBFS /Hz；

ADC本底噪声：双通道模式-151.8dBFS/Hz；

支持双通道模式下的数字下变频；

16lane JESD204B接口，线速率12.8Gbps；



时钟与触发：

支持外时钟模式；

板载1片高精度时钟芯片HMC7044；

支持外触发；

板载状态指示灯；



物理与电气特征

板卡尺寸：84.1 x 69mm；

板卡供电：3A max@+12V（±5%）；

散热方式：风冷或导冷散热；



环境特征

工作温度：-40°~﹢85°C；



参考设计：

支持Xilinx开发板移植；

支持在标准FMC接口的载板上进行程序移植；

可根据客户要求提供集成服务；
