写在最前

注意本文的相关代码及例子为同学们提供参考，借鉴相关结构，在这里举一些通俗易懂的例子，方便同学们根据实际情况修改代码，很多同学私信反映能否添加一些可视化，这里每篇教程都尽可能增加一些可视化方便同学理解，但具体使用时，同学们要根据实际情况选择是否在论文中添加可视化图片。

系列教程计划持续更新，同学们可以免费订阅专栏，内容充足后专栏可能付费，提前订阅的同学可以免费阅读，同时相关代码获取可以关注博主评论或私信。

目录

1. 算法简介
2. 算法特点
3. 数学原理
4. 代码实现
5. 实例分析
6. 结果分析
7. 应用场景
8. 注意事项

算法简介

卡尔曼滤波（Kalman Filter）是一种递归的状态估计算法，由Rudolf E. Kálmán于1960年提出。它能够从包含噪声的观测数据中估计动态系统的状态。卡尔曼滤波器通过将预测步骤和更新步骤结合，实现了对系统状态的最优估计。

该算法在工程领域有着广泛的应用，从导航系统到机器人定位，从金融市场预测到信号处理，都能看到卡尔曼滤波的身影。它的核心思想是：通过对系统的数学模型和测量数据的综合利用，得到对系统状态的最优估计。

算法特点

1. 递归性：

   • 不需要存储所有历史数据
   • 只需要上一时刻的状态估计和当前的观测值
   • 计算效率高，适合实时处理

2. 最优性：

   • 在高斯噪声假设下，提供最小均方误差估计
   • 对线性系统，是最优的状态估计器
   • 估计结果包含不确定性的量化

3. 预测与校正：

   • 包含预测步骤和更新步骤
   • 预测步骤利用系统模型进行预测
   • 更新步骤利用测量值进行校正

4. 适应性：

   • 能够处理缺失数据
   • 可以适应系统参数的变化
   • 可以扩展处理非线性系统

数学原理

卡尔曼滤波器的数学原理基于两个主要步骤：预测和更新。

预测步骤

状态预测方程：

x̂ₖ|ₖ₋₁ = Fₖx̂ₖ₋₁|ₖ₋₁

其中：

• x̂ₖ|ₖ₋₁ 是k时刻的状态预测
• Fₖ 是状态转移矩阵
• x̂ₖ₋₁|ₖ₋₁ 是k-1时刻的状态估计

误差协方差预测方程：

Pₖ|ₖ₋₁ = FₖPₖ₋₁|ₖ₋₁Fₖᵀ + Qₖ

其中：

• Pₖ|ₖ₋₁ 是预测误差协方差
• Qₖ 是过程噪声协方差

更新步骤

卡尔曼增益计算：

Kₖ = Pₖ|ₖ₋₁Hₖᵀ(HₖPₖ|ₖ₋₁Hₖᵀ + Rₖ)⁻¹

其中：

• Kₖ 是卡尔曼增益
• Hₖ 是观测矩阵
• Rₖ 是观测噪声协方差

状态更新方程：

x̂ₖ|ₖ = x̂ₖ|ₖ₋₁ + Kₖ(zₖ - Hₖx̂ₖ|ₖ₋₁)

其中：

• x̂ₖ|ₖ 是更新后的状态估计
• zₖ 是观测值

误差协方差更新：

Pₖ|ₖ = (I - KₖHₖ)Pₖ|ₖ₋₁

代码实现

环境准备

首先需要安装必要的Python包：

# requirements.txt
numpy>=1.21.0
matplotlib>=3.4.0

完整代码实现

下面是一个完整的卡尔曼滤波器实现，包括一个简单的运动跟踪示例：

import numpy as np
import matplotlib.pyplot as plt
import os

# 设置随机数种子以保证结果可重复
np.random.seed(0)

# 确保图片保存路径存在
SCRIPT_DIR = os.path.dirname(os.path.abspath(__file__))
IMAGES_DIR = os.path.join(SCRIPT_DIR, 'images')
os.makedirs(IMAGES_DIR, exist_ok=True)

# 生成真实数据
def generate_true_data(n_points=50):
    """
    生成真实的位置数据
    参数:
        n_points: 数据点数量
    返回:
        true_positions: 真实位置数组
    """
    t = np.linspace(0, 10, n_points)
    true_positions = 0.1 * t**2  # 模拟一个加速运动
    return t, true_positions

# 添加测量噪声
def add_measurement_noise(true_positions, noise_std=2.0):
    """
    向真实数据添加测量噪声
    参数:
        true_positions: 真实位置数组
        noise_std: 噪声的标准差
    返回:
        measurements: 带噪声的测量值
    """
    noise = np.random.normal(0, noise_std, size=true_positions.shape)
    return true_positions + noise

class KalmanFilter:
    def __init__(self, dt, process_variance, measurement_variance):
        """
        初始化卡尔曼滤波器
        参数:
            dt: 时间步长
            process_variance: 过程噪声方差
            measurement_variance: 测量噪声方差
        """
        self.dt = dt
        self.process_variance = process_variance
        self.measurement_variance = measurement_variance

        # 状态转移矩阵
        self.A = np.array([[1, dt],
                          [0, 1]])

        # 测量矩阵
        self.H = np.array([[1, 0]])

        # 过程噪声协方差
        self.Q = np.array([[0.25 * dt**4, 0.5 * dt**3],
                          [0.5 * dt**3, dt**2]]) * process_variance

        # 测量噪声协方差
        self.R = np.array([[measurement_variance]])

        # 初始状态估计
        self.x = np.array([[0],
                          [0]])

        # 初始估计误差协方差
        self.P = np.array([[1000, 0],
                          [0, 1000]])

    def predict(self):
        """预测步骤"""
        self.x = np.dot(self.A, self.x)
        self.P = np.dot(np.dot(self.A, self.P), self.A.T) + self.Q
        return self.x[0]

    def update(self, measurement):
        """更新步骤"""
        S = np.dot(np.dot(self.H, self.P), self.H.T) + self.R
        K = np.dot(np.dot(self.P, self.H.T), np.linalg.inv(S))
        y = measurement - np.dot(self.H, self.x)
        self.x = self.x + np.dot(K, y)
        I = np.eye(2)
        self.P = np.dot((I - np.dot(K, self.H)), self.P)
        return self.x[0]

实例分析

在这个示例中，我们模拟了一个加速运动的物体，并使用卡尔曼滤波器来估计其位置：

def main():
    # 生成数据
    t, true_positions = generate_true_data()
    measurements = add_measurement_noise(true_positions)

    # 创建卡尔曼滤波器实例
    dt = t[1] - t[0]  # 时间步长
    kf = KalmanFilter(dt=dt, process_variance=0.1, measurement_variance=4.0)

    # 存储估计结果
    estimates = []

    # 进行滤波
    for measurement in measurements:
        kf.predict()
        estimated_position = kf.update(measurement)
        estimates.append(float(estimated_position))

    # 可视化结果
    plt.figure(figsize=(12, 6))
    plt.plot(t, true_positions, 'g-', label='真实位置')
    plt.plot(t, measurements, 'r.', label='测量值')
    plt.plot(t, estimates, 'b-', label='卡尔曼滤波估计')
    plt.xlabel('时间')
    plt.ylabel('位置')
    plt.title('卡尔曼滤波跟踪示例')
    plt.legend()
    plt.grid(True)
    plt.savefig(os.path.join(IMAGES_DIR, 'kalman_tracking.png'))
    plt.close()

    # 计算误差
    mse_raw = np.mean((measurements - true_positions) ** 2)
    mse_filtered = np.mean((np.array(estimates) - true_positions) ** 2)
    print(f"原始测量的均方误差: {mse_raw:.2f}")
    print(f"卡尔曼滤波后的均方误差: {mse_filtered:.2f}")

结果分析

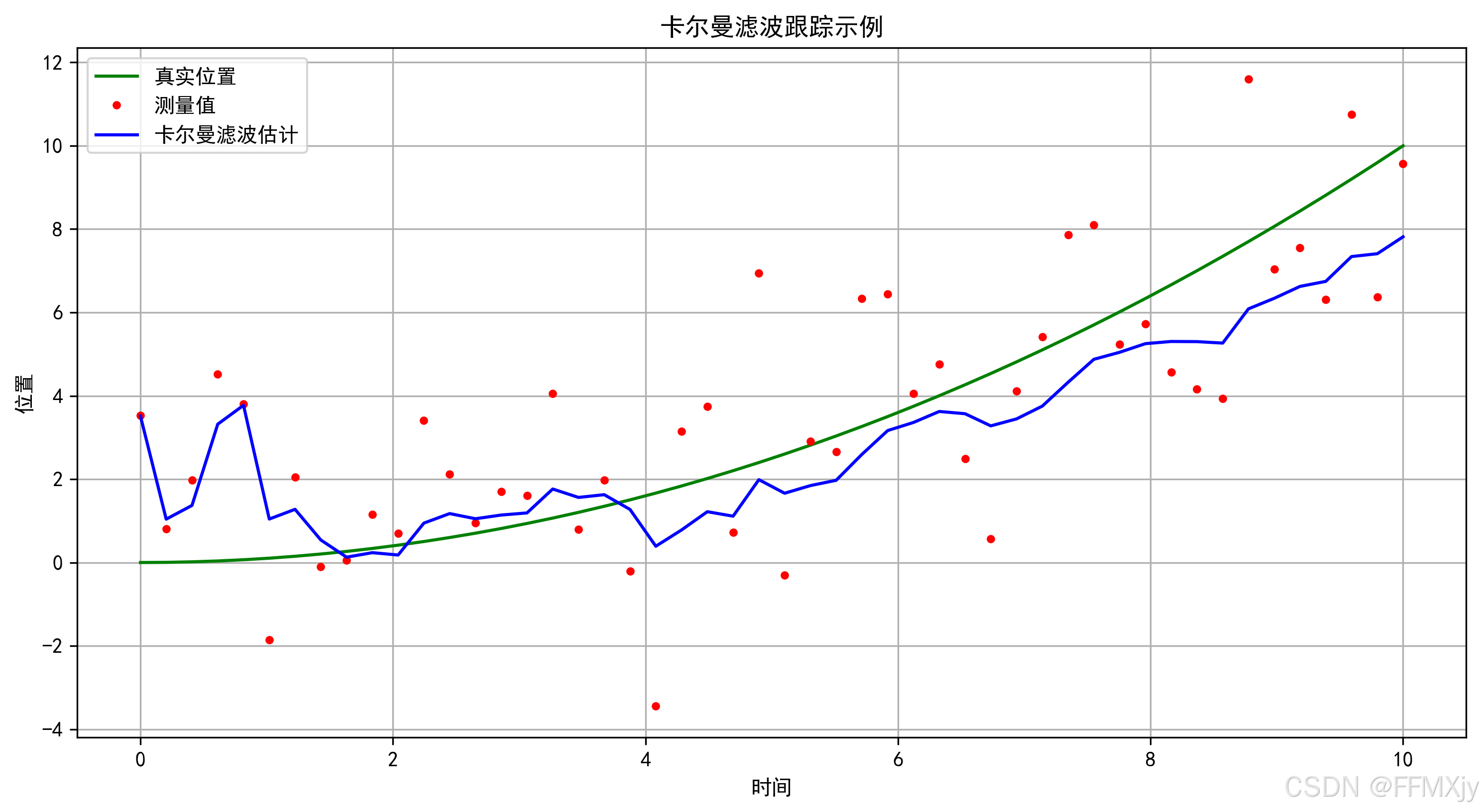

运行上述代码后，我们得到了以下结果：

从结果可以看出：

1. 绿线表示物体的真实轨迹
2. 红点表示带有噪声的测量值
3. 蓝线表示卡尔曼滤波器的估计结果

通过均方误差的比较：

• 原始测量的均方误差：5.15
• 卡尔曼滤波后的均方误差：1.94

可以看出，卡尔曼滤波显著降低了测量噪声的影响，提供了更准确的状态估计。

应用场景

卡尔曼滤波器在多个领域都有广泛应用：

1. 导航系统

   • GPS定位
   • 惯性导航系统
   • 航天器轨道确定

2. 机器人技术

   • 移动机器人定位
   • 传感器融合
   • 目标跟踪

3. 信号处理

   • 雷达跟踪
   • 图像处理
   • 语音信号处理

4. 经济金融

   • 股票价格预测
   • 经济指标估计
   • 风险评估

5. 工业控制

   • 过程控制
   • 质量监控
   • 故障检测

注意事项

在使用卡尔曼滤波器时，需要注意以下几点：

1. 系统模型的准确性

   • 状态转移矩阵要准确描述系统动态
   • 需要合理设置过程噪声和测量噪声的协方差
   • 初始状态和协方差的设置会影响收敛速度

2. 计算效率

   • 矩阵求逆可能存在数值稳定性问题
   • 高维状态空间会增加计算负担
   • 考虑使用平方根滤波等数值稳定的变体

3. 非线性系统

   • 标准卡尔曼滤波器只适用于线性系统
   • 对于非线性系统，考虑使用扩展卡尔曼滤波器(EKF)或无迹卡尔曼滤波器(UKF)
   • 非线性越强，估计效果可能越差

4. 参数调优

   • 过程噪声和测量噪声的协方差需要根据实际情况调整
   • 可以通过实验数据或仿真来优化参数
   • 考虑使用自适应方法动态调整参数

5. 实时性要求

   • 确保计算速度满足实时处理需求
   • 考虑使用并行计算或简化模型
   • 在精度和效率之间找到平衡

同学们如果有疑问可以私信答疑，如果有讲的不好的地方或可以改善的地方可以一起交流，谢谢大家。
