1 . 前言

平时驱动直流的负载可用三极管、MOS、IGBT等,若是驱动交流负载那么就用可控硅,而因为驱动的场景在交流,因此选择双向可控硅。

本文在原有可控硅内容基础上,补充了可控硅功耗与散热计算、MOSFET分类与寄生电容、MOSFET功耗与结温校核等内容,形成一套完整的功率开关器件设计指南。

2 . 可控硅特点

  1. 可控硅一旦导通,即使门极关闭,也不会截止。
  2. T1,T2之间发生过零(T1,T2反相),进入截止状态。
  3. T1,T2之间电流不足以维持(低于维持电流 (I_H)),进入截止状态。

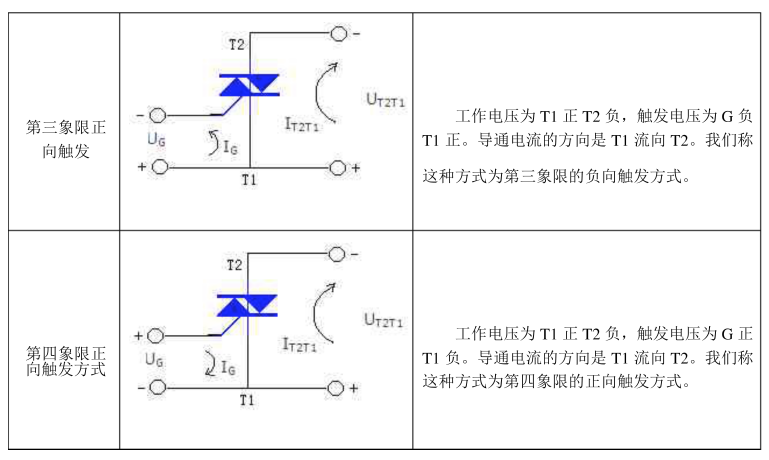

3 . 四象限导通

在这里插入图片描述

四个象限的区别:

象限T2极性门极极性触发灵敏度
Ⅰ正正最高(基准)
Ⅱ正负中等
Ⅲ负负中等
Ⅳ负正最低

门极触发电流的经验关系:

I G T ( Ⅱ或Ⅲ ) ≈ 2 × I G T ( Ⅰ ) I_{GT}(\text{Ⅱ或Ⅲ}) \approx 2 \times I_{GT}(\text{Ⅰ}) IGT​(Ⅱ或Ⅲ)≈2×IGT​(Ⅰ)

I G T ( Ⅳ ) ≈ 5 × I G T ( Ⅰ ) I_{GT}(\text{Ⅳ}) \approx 5 \times I_{GT}(\text{Ⅰ}) IGT​(Ⅳ)≈5×IGT​(Ⅰ)

例如:如果象限Ⅰ需要5mA导通,那么象限Ⅱ与Ⅲ需要约10mA,象限Ⅳ需要约25mA。

4 . 具体参数 (以BT134为例)

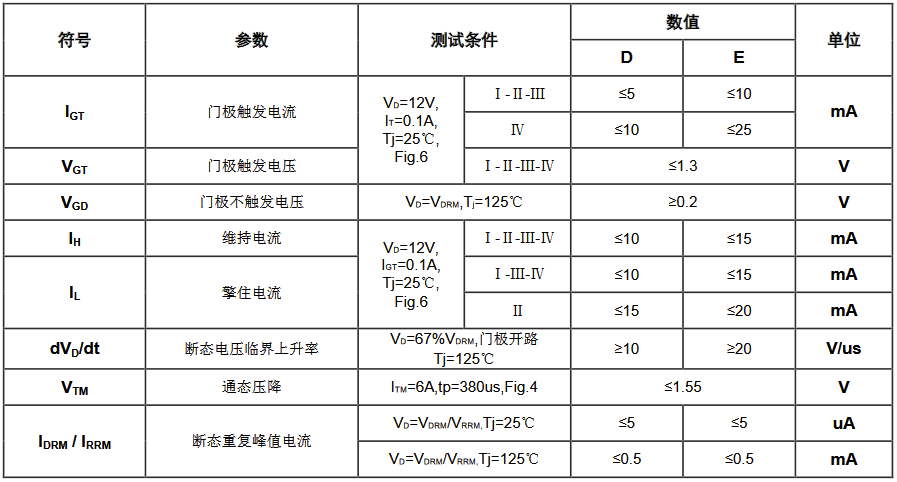

4.1 驱动参数

在这里插入图片描述

常见型号的门极参数对比:

型号 I G T I_{GT} IGT​ (mA) V G T V_{GT} VGT​ (V) P G ( A V ) P_{G(AV)} PG(AV)​ (mW) V T M V_{TM} VTM​ (V)
BT131-600E101.51001.4
BT136S-800E251.010001.7
BTA04-600SRG101.31000—
BTA16-800B501.3~1.51000—
CD1625H4B25/50———

关于门极平均功耗 (P_{G(AV)}) 的说明:

数据手册中的 (P_{G(AV)}) 是门极允许的最大平均功耗,是一个热设计上限,不是实际工作值。例如BTA08-800C的 (P_{G(AV)}=1W),但实际触发时的瞬时功耗只有:

P G ( i n s t ) = V G T × I G T = 1.3 V × 25 m A = 32.5 m W P_{G(inst)} = V_{GT} \times I_{GT} = 1.3V \times 25mA = 32.5mW PG(inst)​=VGT​×IGT​=1.3V×25mA=32.5mW

如果只在触发瞬间给一个短脉冲,平均功耗更低。1W是天花板,不是你必须消耗的功率。

门极限流电阻计算:

R g a t e = V d r i v e − V G T I G T R_{gate} = \frac{V_{drive} - V_{GT}}{I_{GT}} Rgate​=IGT​Vdrive​−VGT​​

例如:驱动电压5V,(I_{GT}=25mA),(V_{GT}=1.3V):

R g a t e = 5 − 1.3 0.025 = 148 Ω ( 取150Ω ) R_{gate} = \frac{5 - 1.3}{0.025} = 148\Omega \quad (\text{取150Ω}) Rgate​=0.0255−1.3​=148Ω(取150Ω)

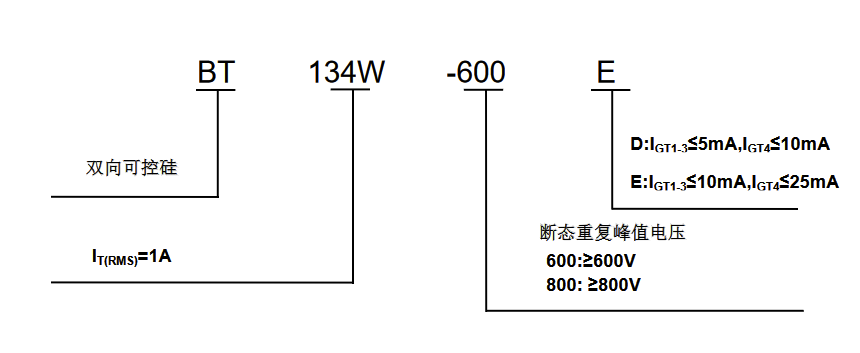

4.2 名称意义

一般BT134后缀的4表示电流4A,如果BT136,则6A。

在这里插入图片描述

选型建议:

后缀通态电流 (I_{T(RMS)})适用场景
BT1311A小功率风扇、信号切换
BT1344A小功率电机、调光
BT1366A中功率负载
BTA088A较大功率交流开关
BTA1616A大功率负载、电机启动

5 . 可控硅功耗与散热计算

5.1 通态功耗

可控硅导通后,T1-T2之间有一个通态压降 (V_{TM})(典型值1.4V~1.7V)。通态功耗为:

P = V t o × I T ( A V ) + R d × I T ( R M S ) 2 \boxed{P = V_{to} \times I_{T(AV)} + R_d \times I_{T(RMS)}^2} P=Vto​×IT(AV)​+Rd​×IT(RMS)2​​

其中 (V_{to}) 是门槛电压,(R_d) 是动态通态电阻。

对于双向可控硅,总功耗可以简化为:

P ≈ V T M × I T ( R M S ) \boxed{P \approx V_{TM} \times I_{T(RMS)}} P≈VTM​×IT(RMS)​​

计算实例: BT136S-800E,(I_{T(RMS)}=4A),(V_{TM}=1.7V):

P = 1.7 V × 4 A = 6.8 W P = 1.7V \times 4A = 6.8W P=1.7V×4A=6.8W

这6.8W全部转化为热量,必须通过散热片散出。

5.2 结温校核

结温计算公式:

T j = T a + P × R t h ( j − a ) \boxed{T_j = T_a + P \times R_{th(j-a)}} Tj​=Ta​+P×Rth(j−a)​​

其中:

  • (T_j):结温(°C),最大允许值通常为125°C
  • (T_a):环境温度(°C)
  • (P):功耗(W)
  • (R_{th(j-a)}):结到环境的总热阻(°C/W)

热阻的构成:

R t h ( j − a ) = R t h ( j − c ) + R t h ( c − s ) + R t h ( s − a ) R_{th(j-a)} = R_{th(j-c)} + R_{th(c-s)} + R_{th(s-a)} Rth(j−a)​=Rth(j−c)​+Rth(c−s)​+Rth(s−a)​

热阻含义典型值
(R_{th(j-c)})结到外壳数据手册提供
(R_{th(c-s)})外壳到散热器导热硅脂约0.5°C/W
(R_{th(s-a)})散热器到环境取决于散热器选型

5.3 不加散热片的极限电流

以BT137为例,数据手册给出不带散热片时 (R_{th(j-a)} = 60°C/W)。

假设环境温度 (T_a=25°C),最大结温 (T_{jmax}=125°C),允许温升:

Δ T = 125 − 25 = 100 ° C \Delta T = 125 - 25 = 100°C ΔT=125−25=100°C

允许的最大功耗:

P m a x = 100 60 ≈ 1.67 W P_{max} = \frac{100}{60} \approx 1.67W Pmax​=60100​≈1.67W

对应的电流:

I T ( R M S ) = P m a x V T M = 1.67 1.5 ≈ 1.1 A I_{T(RMS)} = \frac{P_{max}}{V_{TM}} = \frac{1.67}{1.5} \approx 1.1A IT(RMS)​=VTM​Pmax​​=1.51.67​≈1.1A

所以BT137不加散热片时,长期安全电流只有约1A。

5.4 电流与散热方式的对应关系

电流范围散热方式说明
<1A无需散热封装自身散热足够
1~3APCB散热贴片封装,依靠铜箔散热
3~8A小型散热片TO-220加小散热片
8~20A中等散热片TO-220/TO-247加标准散热片
>20A大散热片+风冷必须强制风冷

5.5 贴片可控硅的散热设计

对于贴片封装(如TO-252/DPAK),当电流小于3A时,通常可以依靠PCB板端散热,无需外置散热片。设计要点:

  • 增大散热焊盘面积
  • 在焊盘下方铺设散热过孔阵列
  • 使用厚铜PCB(2oz以上)
  • 必要时在走线上开窗镀锡

当电流超过3A时,建议使用TO-220等直插封装并加装散热片。

5.6 散热片选型计算

已知允许的最大结温 (T_{jmax})、环境温度 (T_a)、总功耗 (P),所需散热器热阻为:

R t h ( s − a ) ≤ T j m a x − T a P − R t h ( j − c ) − R t h ( c − s ) \boxed{R_{th(s-a)} \leq \frac{T_{jmax} - T_a}{P} - R_{th(j-c)} - R_{th(c-s)}} Rth(s−a)​≤PTjmax​−Ta​​−Rth(j−c)​−Rth(c−s)​​

计算实例: 可控硅功耗 (P=5W),(T_{jmax}=125°C),(T_a=40°C),(R_{th(j-c)}=3°C/W),(R_{th(c-s)}=0.5°C/W):

R t h ( s − a ) ≤ 125 − 40 5 − 3 − 0.5 = 17 − 3.5 = 13.5 ° C / W R_{th(s-a)} \leq \frac{125 - 40}{5} - 3 - 0.5 = 17 - 3.5 = 13.5°C/W Rth(s−a)​≤5125−40​−3−0.5=17−3.5=13.5°C/W

选择热阻小于13.5°C/W的散热片即可。

6 . MOSFET分类与寄生电容

6.1 MOSFET的三种主流结构

类型适用电压范围特点
平面型低压(<60V)早期结构,导通电阻较高
沟槽型低压中压(12V250V)(R_{DS(on)})低,开关速度快
超结型高压(600V~900V)保持高耐压同时大幅降低(R_{DS(on)})

6.2 寄生电容的组成

MOSFET存在三个关键寄生电容:

  • (C_{iss})(输入电容) :(C_{iss} = C_{gs} + C_{gd}),从输入端看的整体电容,决定驱动速度和驱动损耗。(Q_g)是驱动(C_{iss})所需的电荷量。
  • (C_{oss})(输出电容) :(C_{oss} = C_{ds} + C_{gd}),从输出端看的整体电容,影响关断时的电压变化率和开关损耗。
  • (C_{rss})(反向传输电容) :(C_{rss} = C_{gd}),即米勒电容,对开关速度影响最大。(C_{rss})越大,漏极电流上升和下降越慢。

(C_{iss})、(C_{oss})、(C_{rss})对温度几乎不敏感,但随(V_{DS})增大而减小。

6.3 驱动损耗

MOSFET的驱动损耗由栅极电荷 (Q_g) 决定:

P d r i v e = Q g × V G S × f s w \boxed{P_{drive} = Q_g \times V_{GS} \times f_{sw}} Pdrive​=Qg​×VGS​×fsw​​

其中 (Q_g) 是总栅极电荷,(V_{GS}) 是驱动电压,(f_{sw}) 是开关频率。

7 . MOSFET功耗与结温校核

7.1 导通损耗

P c o n d = I D 2 × R D S ( o n ) \boxed{P_{cond} = I_D^2 \times R_{DS(on)}} Pcond​=ID2​×RDS(on)​​

注意:(R_{DS(on)}) 随结温升高而增大。 在计算时需要用实际工作温度下的 (R_{DS(on)}) 值,通常比25°C时的标称值高40%~50%。

7.2 开关损耗

P s w = 1 2 V D S I D ( t r i s e + t f a l l ) f s w \boxed{P_{sw} = \frac{1}{2} V_{DS} I_D (t_{rise} + t_{fall}) f_{sw}} Psw​=21​VDS​ID​(trise​+tfall​)fsw​​

总功耗 = 导通损耗 + 开关损耗 + 驱动损耗。

7.3 结温校核

T j = T a + P t o t a l × R t h ( j − a ) \boxed{T_j = T_a + P_{total} \times R_{th(j-a)}} Tj​=Ta​+Ptotal​×Rth(j−a)​​

计算实例: MOSFET (R_{DS(on)}=0.1\Omega),(I_D=10A),(R_{th(j-a)}=50°C/W),(T_a=25°C):

P = 10 2 × 0.1 = 10 W P = 10^2 \times 0.1 = 10W P=102×0.1=10W

T j = 25 + 10 × 50 = 525 ° C T_j = 25 + 10 \times 50 = 525°C Tj​=25+10×50=525°C

远超最大结温150°C,必须加散热片!

加散热片后: (R_{th(j-c)}=2°C/W),(R_{th(c-s)}=1°C/W),(R_{th(s-a)}=5°C/W):

R t h ( j − a ) = 2 + 1 + 5 = 8 ° C / W R_{th(j-a)} = 2 + 1 + 5 = 8°C/W Rth(j−a)​=2+1+5=8°C/W

T j = 25 + 10 × 8 = 105 ° C T_j = 25 + 10 \times 8 = 105°C Tj​=25+10×8=105°C

低于150°C,安全。

7.4 MOSFET电流与散热方式

封装可靠持续电流(25°C,PCB散热)
SOT-23<0.5A
DPAK (TO-252)1~3A
D2PAK (TO-263)3~5A
TO-220 (加小散热片)5~10A
TO-247 (加标准散热片)10~30A

超过上述电流,必须加装散热片并计算结温。 实际设计中建议留20%~30%的裕量。

8 . 总结

  1. 一般来说,如果象限Ⅰ需要5mA导通,那么象限Ⅱ与象限Ⅲ需要10mA,象限Ⅳ需要25mA。
  2. 触发电流对应关系为 Ⅱ或Ⅲ=2Ⅰ,Ⅳ=5Ⅰ。
  3. 可控硅要注意反压击穿,驱动感性负载时确认反压以保证稳定性。
  4. 可控硅功耗 (P \approx V_{TM} \times I_{T(RMS)}),结温 (T_j = T_a + P \times R_{th(j-a)})。
  5. 可控硅不加散热片时,长期安全电流通常只有1~2A;加散热片后可大幅提升。
  6. 贴片可控硅电流小于3A时可依靠PCB散热,超过3A建议加散热片。
  7. MOSFET的 (C_{iss}=C_{gs}+C_{gd}),(C_{oss}=C_{ds}+C_{gd}),(C_{rss}=C_{gd})。
  8. MOSFET功耗 = 导通损耗 + 开关损耗 + 驱动损耗,结温校核确保 (T_j < 150°C)。
  9. 所有功率器件的电流承载能力,最终都由结温决定。先算功耗,再算热阻,留足裕量,才能保证长期可靠运行。
