KeilC51平台 -关于interrput vectors at address设置注意事项

单片机中断 | 中断向量表 是的,您的理解是正确的。在51单片机中,中断向量表的作用是提供一个跳转地址,当中断发生时,单片机会通过这些地址跳转到相应的中断服务函数(ISR)去执行。这些跳转地址通常存储的是中断服务函数的入口地址,而不是中断服务函数的代码本身。因此,中断向量表和中断服务函数的代码是分开存储的,中断向量表只是存储了跳转到ISR的地址,而ISR的代码则存放在Flash的其他位置。在汇编语言中,中断服务函数的代码会直接写在中断向量地址指向的地方,或者通过跳转指令(如LJMP)指向实际的中断服务代码位置。 阅读详情

文章目录


【全文大纲】 : https://blog.youkuaiyun.com/Engineer_LU/article/details/135149485


1 . 注意

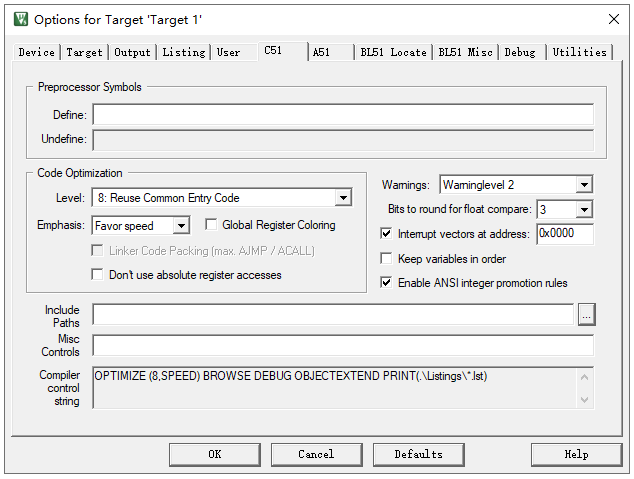

  1. 有Boot与App之分时,就要考虑中断偏移,而51核的中断偏移可以由C51设置里的interrput vectors at address设置偏移量;
    在这里插入图片描述

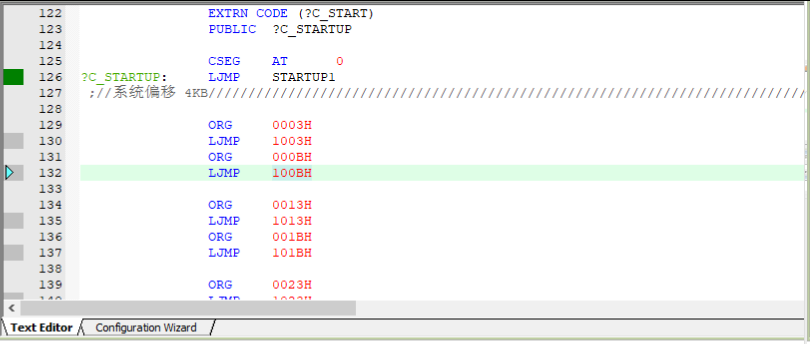

  2. 若上述 interrput vectors at address 偏移为0x0000, 而A51里又想手动定位跳转到App的中断地址,那么会造成一种地址冲突,上图的 interrput vectors at address 设置意思是把真实定义的interrupt中断服务函数定在前面固定的地址上进行跳转,而下图这里又希望强行固定指向跳转,那么编译器会以第一种作为最高优先级,从而形成最后一张图的结果

在这里插入图片描述

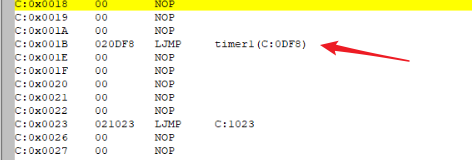

  1. 下图可看到0x001B处指令本该是02101B, 但实际变成 020DF8, 说明被图一设置优先设定,因此若是按这章做法设置中断偏移,那么需要A51 ORG手动偏移地址 和 interrput vectors at address 偏移量设成一样,那么前面固定部分会区分开,从而避免以上问题

在这里插入图片描述

2 . 总结

上图可看到0x001B处指令本该是02101B, 但实际变成 020DF8, 说明被图一设置优先设定,因此若是按这章做法设置中断偏移,那么需要A51 ORG手动偏移地址 和 interrput vectors at address 偏移量设成一样,那么前面固定部分会区分开,从而避免以上问题

interrput vectors at address : 将实际的中断服务函数入口地址映射到x地址上跳转
A51 里 ORG定位 : 重新改变跳转指向
例如当51核芯片产生中断,会自动跳到0x03,0x0B, 0x13等地址,然后执行该地址的数据时,首先考虑 interrput vectors at address 的设置,然后才是A51 里 ORG定位。


技术交流群 : 745662457
群内专注 - 问题答疑,技术研究
