背景
还是我收到的那个PCB,因为同事画PCB是直接从已有的PCB上复制粘贴模块,所以丝印字体有宋体的,有仿宋的,有Arial的…
我有一个大胆的想法,把所有字体用一遍😳😳,说不定有不一样的效果,一个一个器件,有自己的名字,还挺可爱,BUT,这样有很大很大的可能会被老板骂,所以,我要改成统一的。
如果有机会自己打样,我一定试一试,立Flag。
进入正题
一般来说,随便选择一个丝印,然后右键"Find Similar Objects"→"OK",直接就可选中所有的丝印,然后在左侧"PCB Inspector"中就可以修改。
现在的问题就是,不能修改,原因就是背景中提到的,这里复制粘贴一下那里复制粘贴一下,字体不统一,解决步骤如下图。
- 选中某一个丝印,右键"Find Similar Objects",在字体种类那一栏,选中"Same".
- 在左侧"PCB Inspector"中修改。

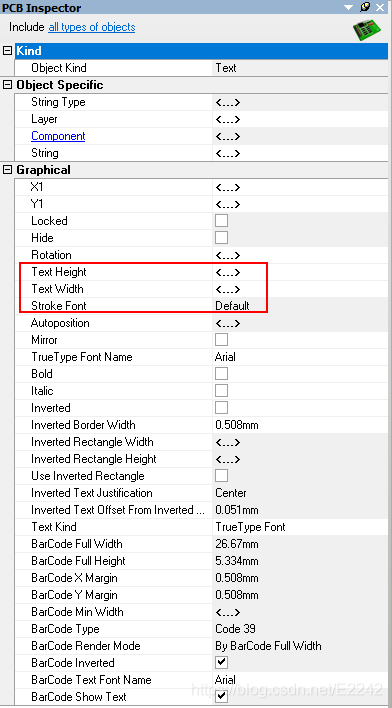

如果你想用默认字体,直接修改字体高度"Text Height"和字体线宽"Text Width".
如果用别的字体,比如宋体,要在字体种类"Text Kind"里选择"True Type Font",然后在"True Type Font Name"里选择你想要的字体。
在"Text Height"里修改字体大小。
有的字体比较细,在"Bold"后面勾选可以加粗。
P.S.我去忙了,再见。
