Altium Designer PCB Inspector 中text width 灰色不能修改问题的解决

最新推荐文章于 2023-10-14 10:11:49 发布
最新推荐文章于 2023-10-14 10:11:49 发布
阅读量8.6k 收藏 6
点赞数 3
CC 4.0 BY-SA版权
分类专栏： 硬件 文章标签：  PCB Inspector text width 灰色 Altium Designer 16
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zhaoyaweihaoren/article/details/84326368
本文详细介绍了如何使用PCBInspector软件修改电路板上的组件注释，包括锁定字符串、调整文本高度和宽度以及修改文本内容的具体步骤。

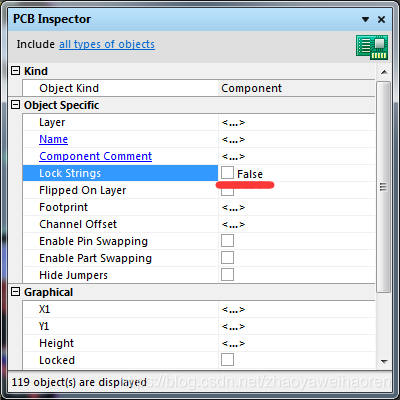

Step1：在 PCB Inspector中点击“Component Comment”，在出现的"Object Specific"选泽“Lock Strings”为“True”。

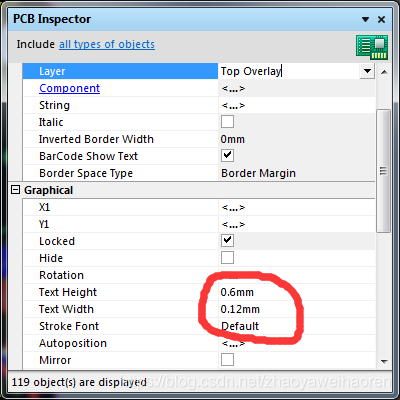

step2：点击上图中的“Name”，可以发现“Text Height”和“Text Width”不是灰色，处于可修改状态。

Step3：在 PCB Inspector中点击“Component Comment”，在出现的"Object Specific"选泽“Lock Strings”为“False”，在PCB界面可以修改“Text“。

​​​​​​​
