AD PCB如何批量修改元器件标号“R1”的字体大小、更换字体？

最新推荐文章于 2025-04-24 17:06:35 发布
最新推荐文章于 2025-04-24 17:06:35 发布
阅读量4.4k 收藏 19
点赞数 3
文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/2402_84069492/article/details/138411227
版权
本文介绍了如何通过快捷操作批量修改电子图纸中的元器件标号字体，包括调整字体宽度、高度和名称，以及更换特定字体如宋体的方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、批量修改字体大小

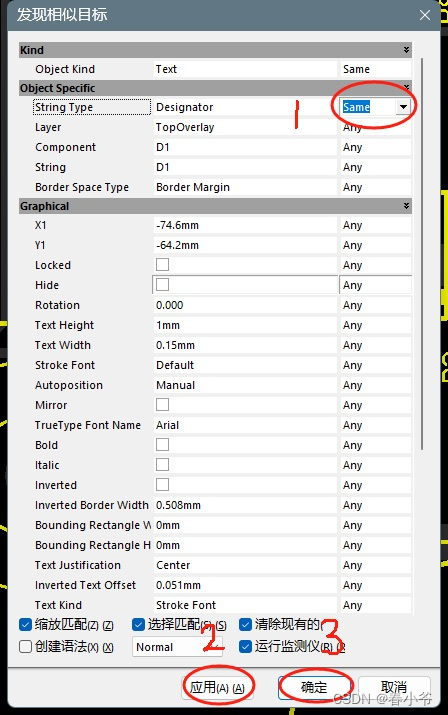

选中一个元器件标号“R1”右键➡️查找相似对象

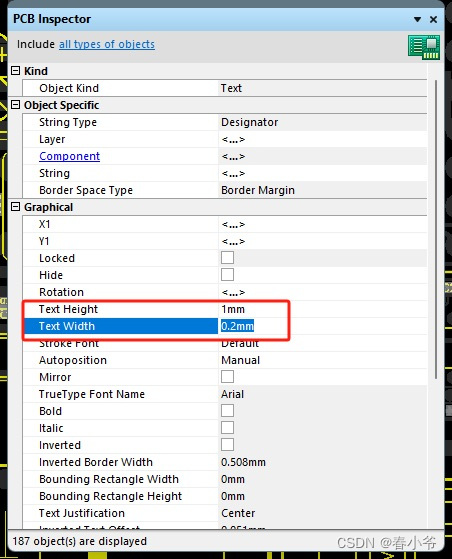

➡️修改字体宽度和高度➡️完成


 2、批量修改字体

选中一个元器件标号“R1”右键➡️查找相似对象

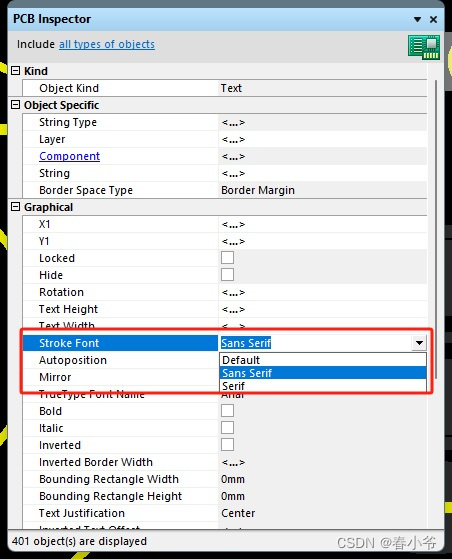

➡️修改字体名称➡️完成


 如需更换别的字体/如宋体：

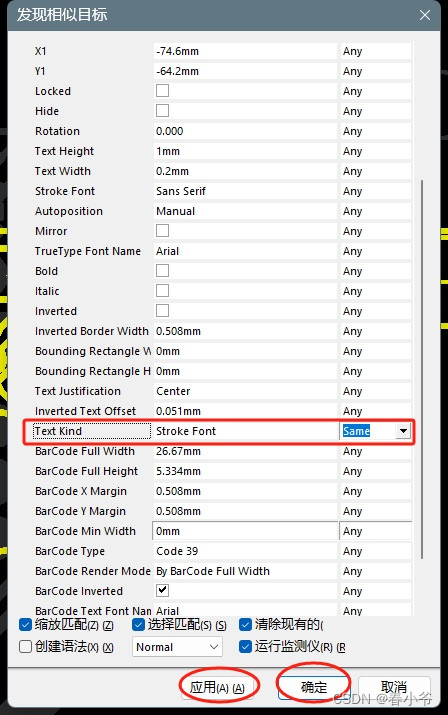

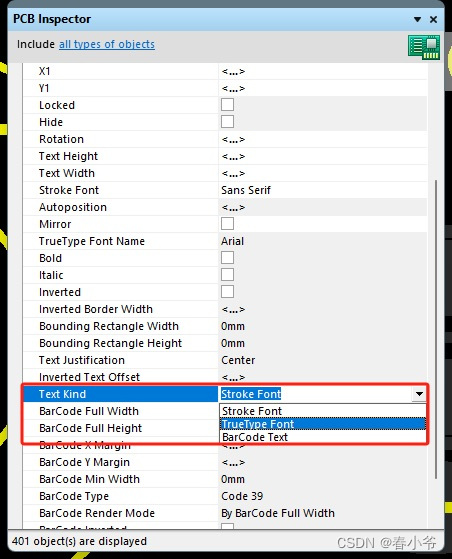

➡️Text Kind

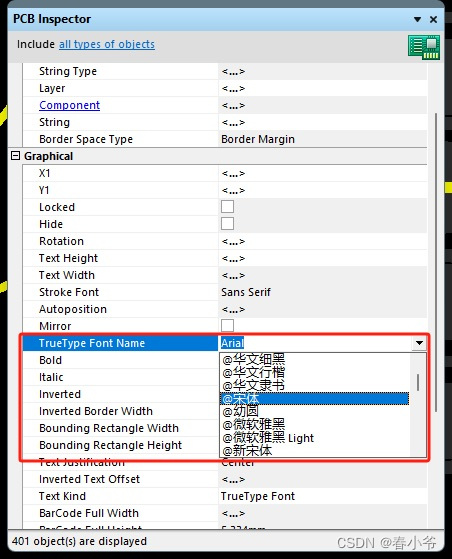

➡️True Type Font Name➡️完成
