15.QT-容器类控件|Group Box|Tab Widget|垂直布局|水平布局|网格布局|表单布局|Spacer(C++)

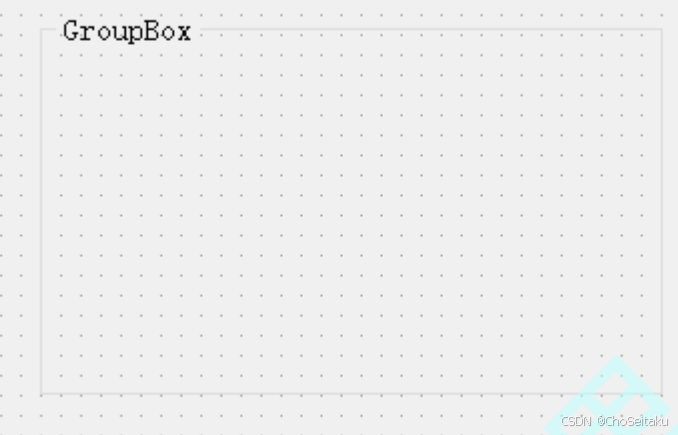

Group Box

使⽤ QGroupBox 实现⼀个带有标题的分组框.可以把其他的控件放到⾥⾯作为⼀组.这样看起来能更好看⼀点.
注意,不要把 QGroupBox 和 QButtonGroup 混淆.(之前在介绍 QRadionButton的时候提到了 QButtonGroup ).

核⼼属性

属性	说明
title	分组框的标题
alignment	分组框内部内容的对⻬⽅式
flat	是否是"扁平"模式
checkable	是否可选择. 设为true,则在title前⽅会多出⼀个可勾选的部分.
checked	描述分组框的选择状态(前提是checkable为true)

分组框只是⼀个⽤来"美化界⾯"这样的组件,并不涉及到⽤⼾交互和业务逻辑.属于"锦上添花"

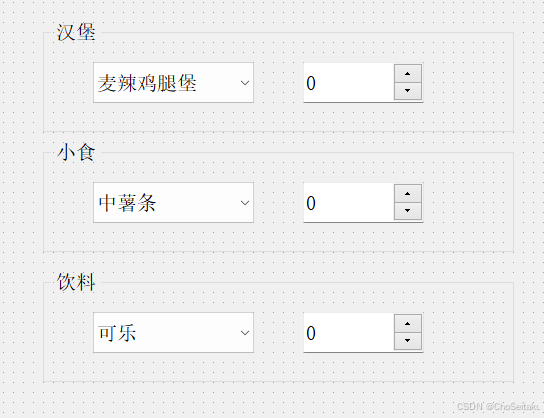

代码⽰例:给⻨当劳案例加上分组框

1)在界⾯上创建三个分组框,并且在分组框内部创建下拉框和微调框.

在复制粘贴控件的时候,⼀定要先选中对应的⽗控件,再粘贴.
2)编写widget.cpp,添加初始化下拉框的代码

Tab Widget

使⽤ QTabWidget 实现⼀个带有标签⻚的控件,可以往⾥⾯添加⼀些widget.进⼀步的就可以通过标签⻚来切换

核⼼属性

属性	说明
tabPosition	标签⻚所在的位置. • North 上⽅ • South 下⽅ • West 左侧 • East 右侧
currentIndex	当前选中了第⼏个标签⻚(从0开始计算)
currentTabText	当前选中的标签⻚的⽂本
currentTabName	当前选中的标签⻚的名字
currentTabIcon	当前选中的标签⻚的图标
currentTabToolTip	当前选中的标签⻚的提⽰信息
tabsCloseable	标签⻚是否可以关闭
movable	标签⻚是否可以移动

核⼼信号

属性	说明
currentChanged(int)	在标签⻚发⽣切换时触发,参数为被点击的选项卡编号.
tabBarClicked(int)	在点击选项卡的标签条的时候触发.参数为被点击的选项卡编号.
tabBarDoubleClicked(int)	在双击选项卡的标签条的时候触发.参数为被点击的选项卡编号.
tabCloseRequest(int)	在标签⻚关闭时触发.参数为被关闭的选项卡编号.

代码⽰例:使⽤标签⻚管理多组控件

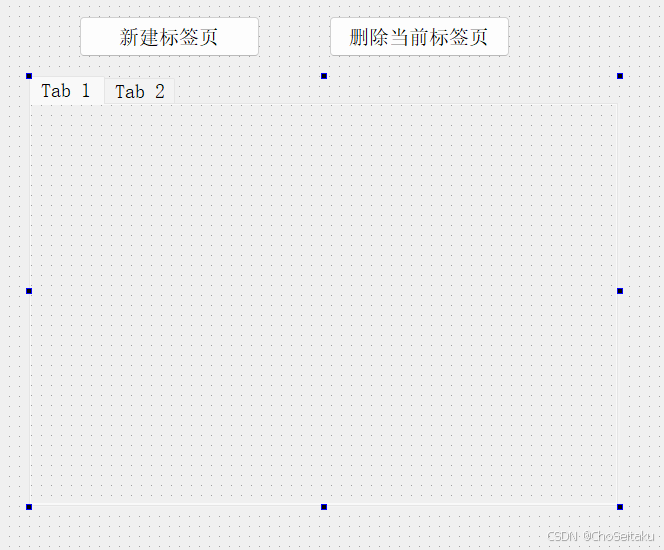

1)在界⾯上创建⼀个 QTabWidget ,和两个按钮.
按钮的 objectName 为 pushButton_add 和 pushButton_remove

• QTabWidget 中的每个标签⻚都是⼀个 QWidget
• 点击标签⻚,就可以直接切换.
• 右键 QTabWidget ,可以添加标签⻚或者删除标签⻚.
  2)编写widget.cpp,进⾏初始化,给标签⻚中放个简单的label
• 注意新创建的label的⽗元素,是 ui->tab 和 ui->tab_2 .Qt中使⽤⽗⼦关系决定该控件"在哪⾥".

#include "widget.h"
#include "ui_widget.h"
#include <QLabel>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    //在每个标签页中添加一个label
    QLabel* label1 = new QLabel(ui->tab);
    label1->setText("标签页1");
    label1->resize(100, 50);

    QLabel* label2 = new QLabel(ui->tab_2);
    label2->setText("标签页2");
    label2->resize(100, 50);
}

3)编写按钮的slot函数

• 使⽤ count() 获取到标签⻚的个数.
• 使⽤ addTab 新增标签⻚.
• 使⽤ removeTab 删除标签⻚.
• 使⽤ currentIndex 获取到当前标签⻚的下标.
• 使⽤ setCurrentIndex 切换当前标签⻚.

void Widget::on_pushButton_add_clicked()
{
    //使用addTab方法创建新的标签页
    //参数1指定一个QWidget，
    //参数2指定一个标签页的text(标题)，此处标题是Tab+数字
    int count = ui->tabWidget->count(); //获取到标签页的数量
    QWidget* w = new QWidget();
    ui->tabWidget->addTab(w, QString("Tab ") + QString::number(count + 1));
    //添加Qlabel显示内容
    QLabel* label = new QLabel(w);
    label->setText(QString("标签页 ") + QString::number(count + 1));
    label->resize(100, 50);
    //设置新标签页被选中
    ui->tabWidget->setCurrentIndex(count);
}

void Widget::on_pushButton_remove_clicked()
{
    //拿到选中标签页的下标
    int index = ui->tabWidget->currentIndex();
    //删除标签页
    ui->tabWidget->removeTab(index);
}

void Widget::on_tabWidget_currentChanged(int index)
{
    qDebug() << "当前选中的标签页是: " << index;
}

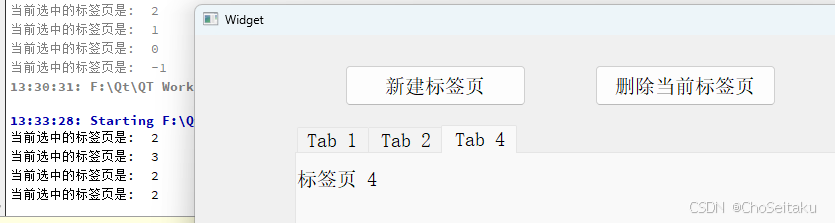

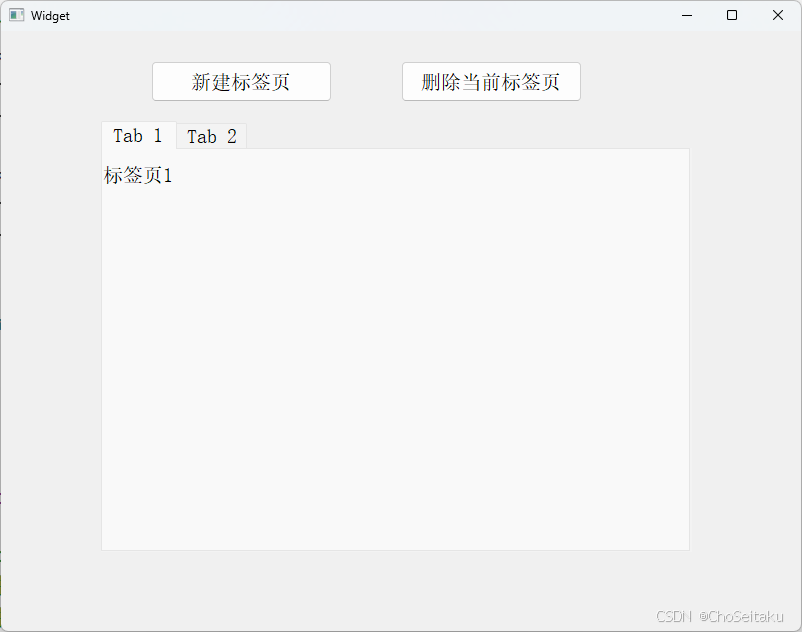

5)运⾏程序,观察效果

• 点击新建标签⻚,可以创建出新的标签.
• 点击删除当前标签⻚,可以删除标签.
• 切换标签⻚时,可以看到qDebug打印出的标签⻚编号.


布局管理器

之前使⽤Qt在界⾯上创建的控件,都是通过"绝对定位"的⽅式来设定的.
也就是每个控件所在的位置,都需要计算坐标,最终通过 setGeometry 或者 move ⽅式摆放过去.
这种设定⽅式其实并不⽅便.尤其是界⾯如果内容⽐较多,不好计算.⽽且⼀个窗⼝⼤⼩往往是可以调整的,按照绝对定位的⽅式,也⽆法⾃适应窗⼝⼤⼩.
因此Qt引⼊"布局管理器"(Layout)机制,来解决上述问题.
当然,布局管理器并⾮Qt独有.其他的GUI开发框架,像Android,前端等也有类似的机制.

垂直布局

使⽤ QVBoxLayout 表⽰垂直的布局管理器.V是 vertical 的缩写

核⼼属性

属性	说明
layoutLeftMargin	左侧边距
layoutRightMargin	右侧边距
layoutTopMargin	上⽅边距
layoutBottomMargin	下⽅边距
layoutSpacing	相邻元素之间的间距

Layout只是⽤于界⾯布局,并没有提供信号.

代码⽰例:使⽤ QVBoxLayout 管理多个控件.

1)编写代码,创建布局管理器和三个按钮.并且把按钮添加到布局管理器中.

• 使⽤ addWidget 把控件添加到布局管理器中.
• 使⽤ setLayout 设置该布局管理器到widget中.

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    //创建三个按钮，使用垂直布局管理器管理起来
    QPushButton* button1 = new QPushButton("按钮1");
    QPushButton* button2 = new QPushButton("按钮2");
    QPushButton* button3 = new QPushButton("按钮3");

    //创建布局管理器
    QVBoxLayout* layout = new QVBoxLayout();
    layout->addWidget(button1);
    layout->addWidget(button2);
    layout->addWidget(button3);

    //把布局管理器添加到窗口中
    this->setLayout(layout);
}

2)运⾏程序,可以看到此时界⾯上的按钮就存在于布局管理器中.随着窗⼝尺⼨变化⽽发⽣改变.
此时三个按钮的尺⼨和位置,都是⾃动计算出来的.

通过上述代码的⽅式,只能给这个widget设定⼀个布局管理器.实际上也可以通过Qt Design在⼀个窗⼝中创建多个布局管理器.

代码⽰例:创建两个 QVBoxLayout

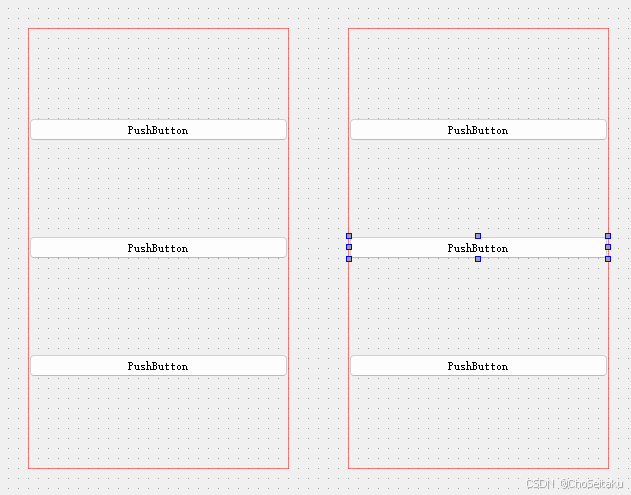

1)在界⾯上创建两个 QVBoxLayout ,每个 QVBoxLayout 各放三个按钮.

2)运⾏程序,可以看到这些按钮已经⾃动排列好.只不过当前这些按钮的位置不能随着窗⼝⼤⼩⾃动变化.

如果在代码中创建layout,其实是只创建了一个 layout.
通过Qt Designer创建的布局管理器,其实是先创建了⼀个widget,设置过 geometry 属性的.再把这个layout设置到这个widget中.
实际上,⼀个widget只能包含⼀个layout.

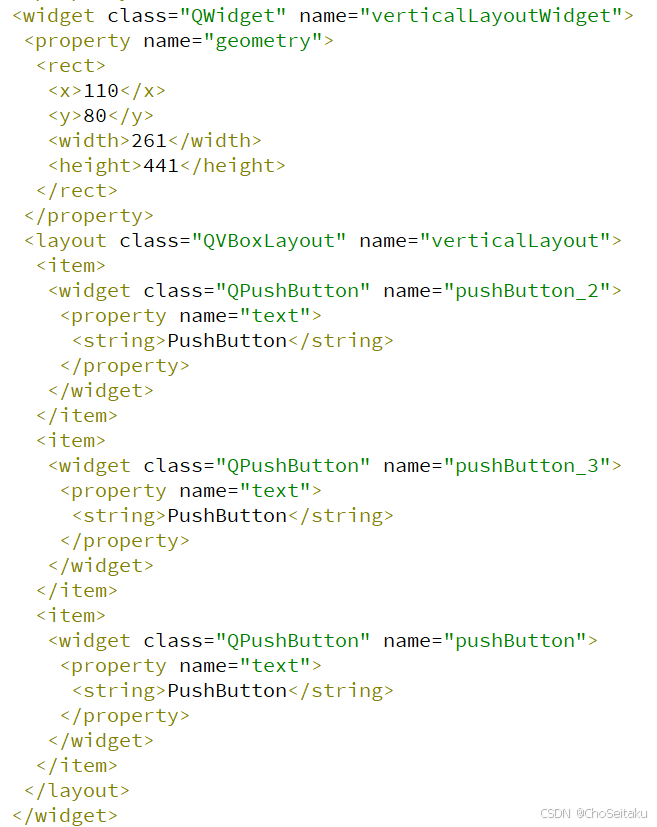

打开ui⽂件的原始xml,可以看到其中的端倪.
这种情况下layout并⾮是窗⼝widget的布局管理器,因此不会随着窗⼝⼤⼩改变.

layout标签表示的是布局管理器的本体外面自动创建出了一个Widget
每个layout里面又可以包含若干个item(也就是一个按钮)

刚才是先拖了layout过去，然后再往layout中拖其他控件也可以先拖其他控件，后给这些控件套上layout~~

⽔平布局

使⽤ QHBoxLayout 表⽰垂直的布局管理器.H是 horizontal 的缩写.

核⼼属性(和 QVBoxLayout 属性是⼀致的)

属性	说明
layoutLeftMargin	左侧边距
layoutRightMargin	右侧边距
layoutTopMargin	上⽅边距
layoutBottomMargin	下⽅边距
layoutSpacing	相邻元素之间的间距

代码⽰例:使⽤ QHBoxLayout 管理控件

1)编写代码,创建布局管理器和三个按钮.并且把按钮添加到布局管理器中.

#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QHBoxLayout>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton* button1 = new QPushButton("按钮1");
    QPushButton* button2 = new QPushButton("按钮2");
    QPushButton* button3 = new QPushButton("按钮3");

    QHBoxLayout* layout = new QHBoxLayout();
    layout->addWidget(button1);
    layout->addWidget(button2);
    layout->addWidget(button3);

    this->setLayout(layout);
}

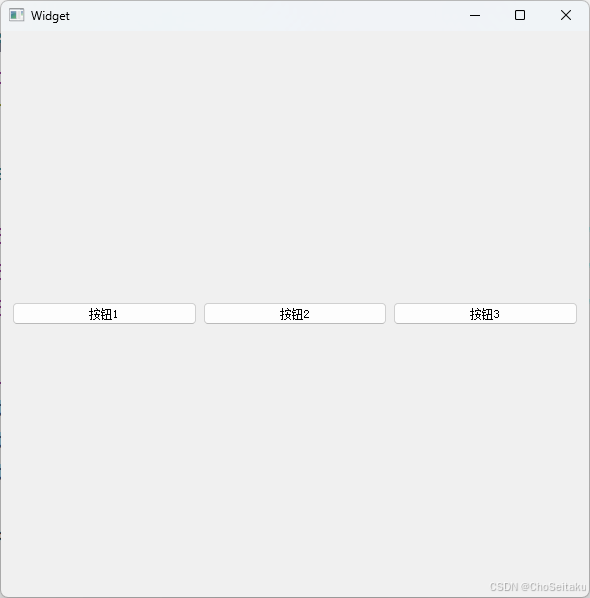

2)运⾏程序,可以看到此时界⾯上的按钮就存在于布局管理器中.随着窗⼝尺⼨变化⽽发⽣改变.
此时三个按钮的尺⼨和位置,都是⾃动计算出来的

Layout⾥⾯可以再嵌套上其他的layout,从⽽达到更复杂的布局效果.

代码⽰例:嵌套的layout

1)在代码中创建以下内容

• 使⽤ addLayout 给layout中添加⼦layout.

#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QHBoxLayout>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    //创建垂直布局的管理器
    QVBoxLayout* vlayout = new QVBoxLayout();
    this->setLayout(vlayout);

    //添加两个按钮
    QPushButton* button1 = new QPushButton("按钮1");
    QPushButton* button2 = new QPushButton("按钮2");
    vlayout->addWidget(button1);
    vlayout->addWidget(button2);

    //创建水平的布局管理器
    QHBoxLayout* hlayout = new QHBoxLayout();
    //添加两个按钮
    QPushButton* button3 = new QPushButton("按钮3");
    QPushButton* button4 = new QPushButton("按钮4");
    hlayout->addWidget(button3);
    hlayout->addWidget(button4);

    //把水平布局管理器添加到垂直布局管理器内部
    vlayout->addLayout(hlayout);
}

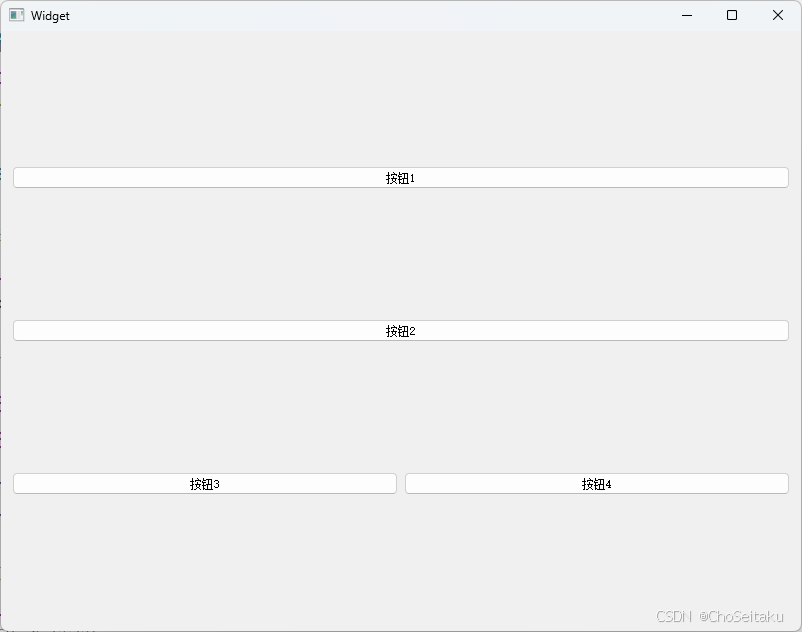

2)执⾏程序,观察结果

结合 QHBoxLayout 和 QVBoxLayout ,就可以做出各种复杂的界⾯了

⽹格布局

Qt中还提供了 QGridLayout ⽤来实现⽹格布局的效果.可以达到M*N的这种⽹格的效果.

核⼼属性
整体和 QVBoxLayout 以及 QHBoxLayout 相似.但是设置spacing的时候是按照垂直⽔平两个⽅向来设置的.

属性	说明
layoutLeftMargin	左侧边距
layoutRightMargin	右侧边距
layoutTopMargin	上⽅边距
layoutBottomMargin	下⽅边距
layoutHorizontalSpacing	相邻元素之间⽔平⽅向的间距
layoutVerticalSpacing	相邻元素之间垂直⽅向的间距
layoutRowStretch	⾏⽅向的拉伸系数
layoutColumnStretch	列⽅向的拉伸系数

代码⽰例:使⽤ QGridLayout 管理元素

1)代码中创建 QGridLayout 和4个按钮.

• 使⽤ addWidget 添加控件到布局管理器中.但是添加的同时会指定两个坐标.表⽰放在第⼏⾏,第⼏列.

#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QGridLayout>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton* button1 = new QPushButton("按钮1");
    QPushButton* button2 = new QPushButton("按钮2");
    QPushButton* button3 = new QPushButton("按钮3");
    QPushButton* button4 = new QPushButton("按钮4");

    QGridLayout* layout = new QGridLayout();
    layout->addWidget(button1, 0, 0);
    layout->addWidget(button2, 0, 1);
    layout->addWidget(button3, 1, 0);
    layout->addWidget(button4, 1, 1);

    this->setLayout(layout);
}

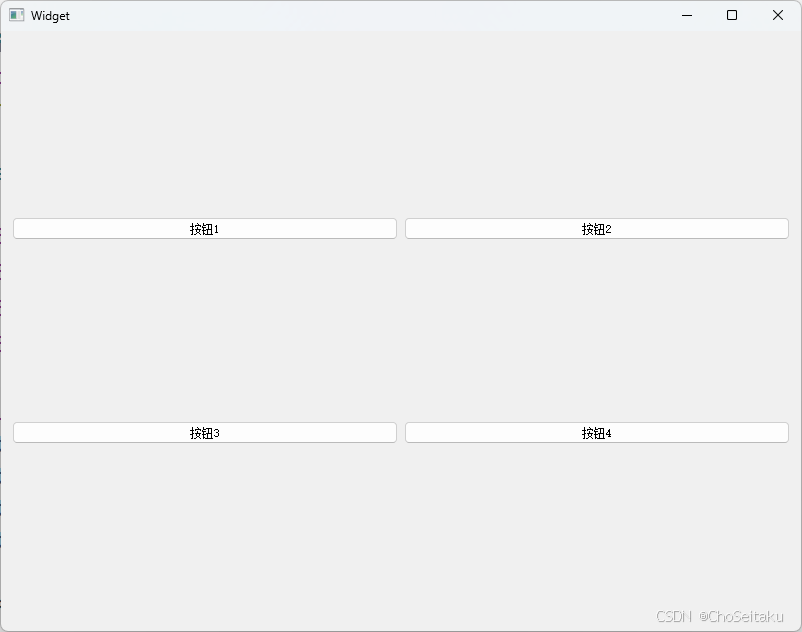

2)执⾏代码,观察效果.可以看到当前的这⼏个按钮是按照2⾏2列的⽅式排列的.

3)如果调整⾏列坐标为下列代码

    layout->addWidget(button1, 0, 0);
    layout->addWidget(button2, 0, 1);
    layout->addWidget(button3, 0, 2);
    layout->addWidget(button4, 0, 3);

执⾏代码,可以看到这⼏个按钮都在同⼀⾏了.相当于 QHBoxLayout
行数只要一样即可，不一定非得是0

4)如果调整⾏列坐标为下列代码

    layout->addWidget(button1, 0, 0);
    layout->addWidget(button2, 1, 0);
    layout->addWidget(button3, 2, 0);
    layout->addWidget(button4, 3, 0);

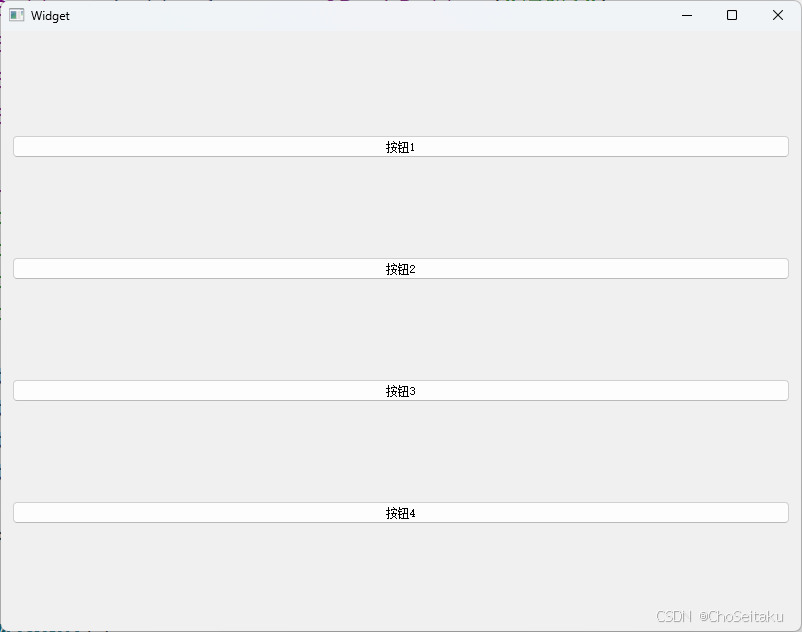

执⾏代码,可以看到这⼏个按钮都在同⼀列了.相当于 QVBoxLayout

    layout->addWidget(button1, 0, 0);
    layout->addWidget(button2, 1, 1);
    layout->addWidget(button3, 2, 2);
    layout->addWidget(button4, 3, 3);

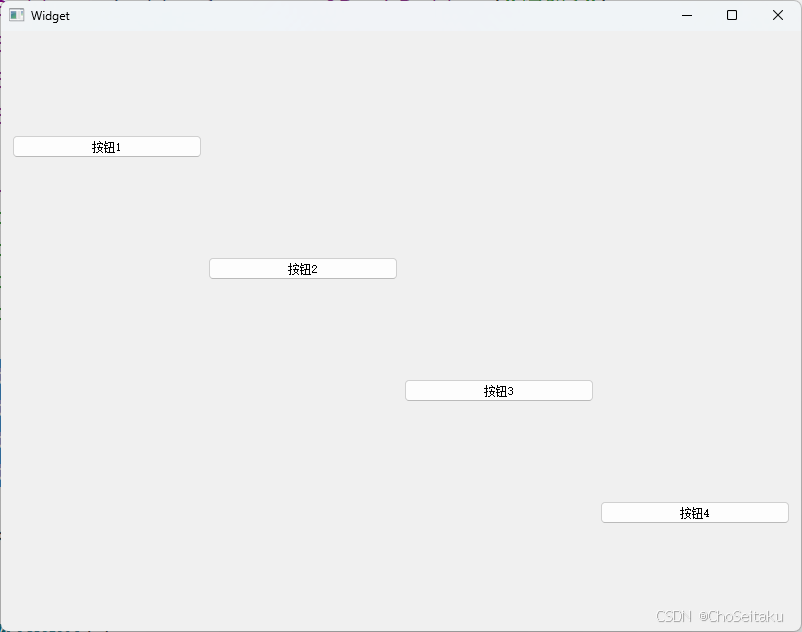

此处也要注意,设置⾏和列的时候,如果设置的是⼀个很⼤的值,但是这个值和上⼀个值之间并没有其他的元素,那么并不会在中间腾出额外的空间.

    layout->addWidget(button1, 0, 0);
    layout->addWidget(button2, 1, 1);
    layout->addWidget(button3, 2, 2);
    layout->addWidget(button4, 100, 100);

代码⽰例:设置 QGridLayout 中元素的⼤⼩⽐例.

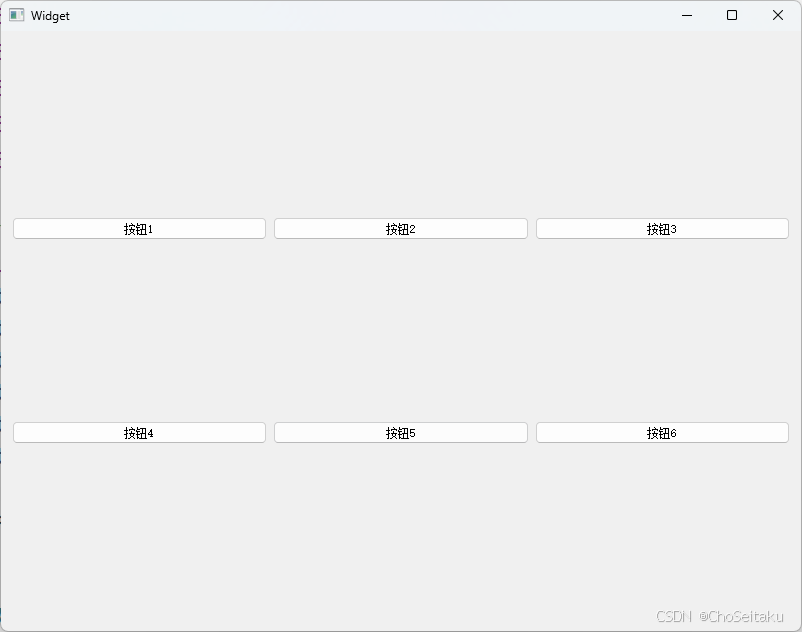

1)创建6个按钮,按照2⾏3列的⽅式排列

• 使⽤ setColumnStretch 设置每⼀列的拉伸系数.

#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QGridLayout>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    //创建6个按钮，使用网格布局按照2*3的方式来排列
    QPushButton* button1 = new QPushButton("按钮1");
    QPushButton* button2 = new QPushButton("按钮2");
    QPushButton* button3 = new QPushButton("按钮3");
    QPushButton* button4 = new QPushButton("按钮4");
    QPushButton* button5 = new QPushButton("按钮5");
    QPushButton* button6 = new QPushButton("按钮6");

    //创建一个网格布局管理器，把这些控件添加进去
    QGridLayout* layout = new QGridLayout();
    layout->addWidget(button1, 0, 0);
    layout->addWidget(button2, 0, 1);
    layout->addWidget(button3, 0, 2);
    layout->addWidget(button4, 1, 0);
    layout->addWidget(button5, 1, 1);
    layout->addWidget(button6, 1, 2);

    this->setLayout(layout);
}

    layout->setColumnStretch(0, 1);
    layout->setColumnStretch(1, 1);
    layout->setColumnStretch(2, 2);

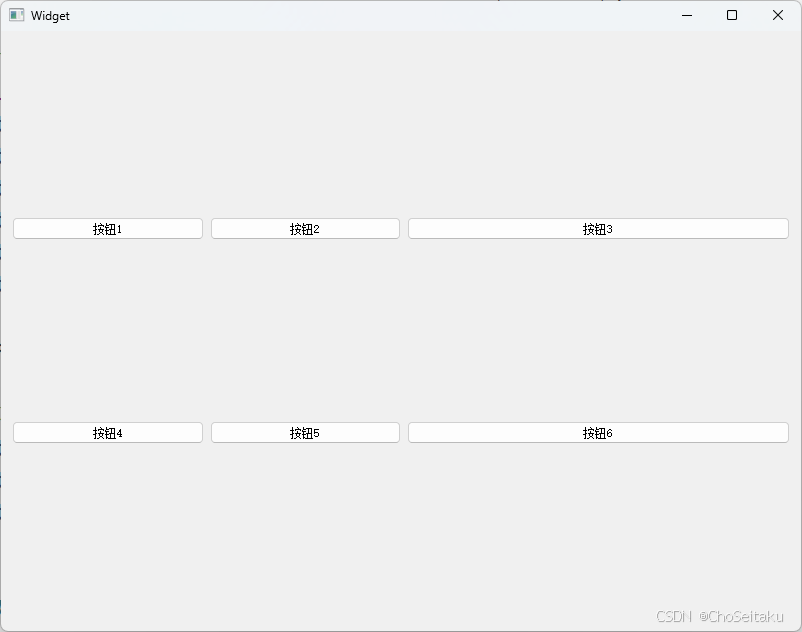

此处代码的含义，就是这三个列按照1：1：2的方式来设置宽度

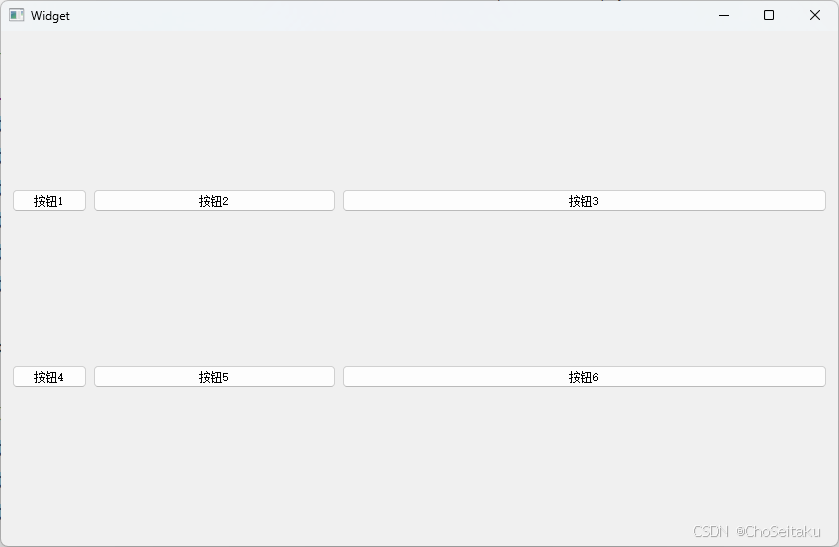

    layout->setColumnStretch(0, 0);
    layout->setColumnStretch(1, 1);
    layout->setColumnStretch(2, 2);

如果拉伸系数设为0，意思是不参与拉伸～此时按钮的宽度是固定值

代码⽰例:设置垂直⽅向的拉伸系数

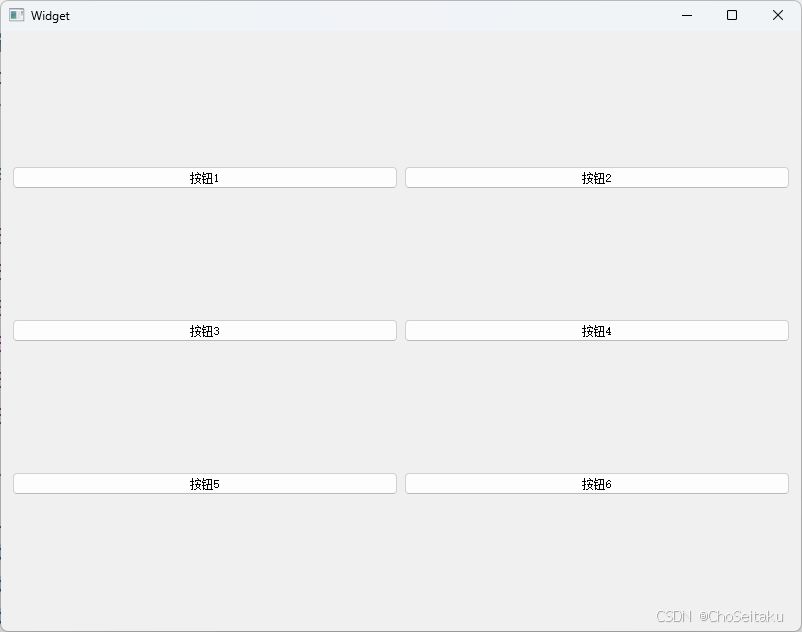

1)编写代码,创建6个按钮,按照3⾏2列⽅式排列.

#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QGridLayout>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton* button1 = new QPushButton("按钮1");
    QPushButton* button2 = new QPushButton("按钮2");
    QPushButton* button3 = new QPushButton("按钮3");
    QPushButton* button4 = new QPushButton("按钮4");
    QPushButton* button5 = new QPushButton("按钮5");
    QPushButton* button6 = new QPushButton("按钮6");

    //创建layout并把按钮添加进去
    QGridLayout* layout = new QGridLayout();
    layout->addWidget(button1, 0, 0);
    layout->addWidget(button2, 0, 1);
    layout->addWidget(button3, 1, 0);
    layout->addWidget(button4, 1, 1);
    layout->addWidget(button5, 2, 0);
    layout->addWidget(button6, 2, 1);

    this->setLayout(layout);

    //设置拉伸系数
    layout->setRowStretch(0, 1);
    layout->setRowStretch(1, 1);
    layout->setRowStretch(2, 2);
}

另外, QGridLayout 也提供了 setRowStretch 设置⾏之间的拉伸系数.
上述案例中,直接设置 setRowStretch 效果不明显,因为每个按钮的⾼度是固定的.需要把按钮的垂直⽅向的 sizePolicy 属性设置为 QSizePolicy::Expanding 尽可能填充满布局管理器,才能看到效果.

由于按钮垂直方向默认没有拉伸开（水平方向默认是拉伸的）因此垂直方向不会受到拉伸系数的影响了
要想让垂直方向的拉伸系数生效，就需要让按钮先能够拉伸展开

使⽤ setSizePolicy 设置按钮的尺⼨策略.可选的值如下:

• QSizePolicy::Ignored :忽略控件的尺⼨，不对布局产⽣影响。
• QSizePolicy::Minimum :控件的最⼩尺⼨为固定值，布局时不会超过该值。
• QSizePolicy::Maximum :控件的最⼤尺⼨为固定值，布局时不会⼩于该值。
• QSizePolicy::Preferred :控件的理想尺⼨为固定值，布局时会尽量接近该值。
• QSizePolicy::Expanding :控件的尺⼨可以根据空间调整，尽可能占据更多空间。
• QSizePolicy::Shrinking :控件的尺⼨可以根据空间调整，尽可能缩⼩以适应空间。

    button1->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    button2->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    button3->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    button4->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    button5->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    button6->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);

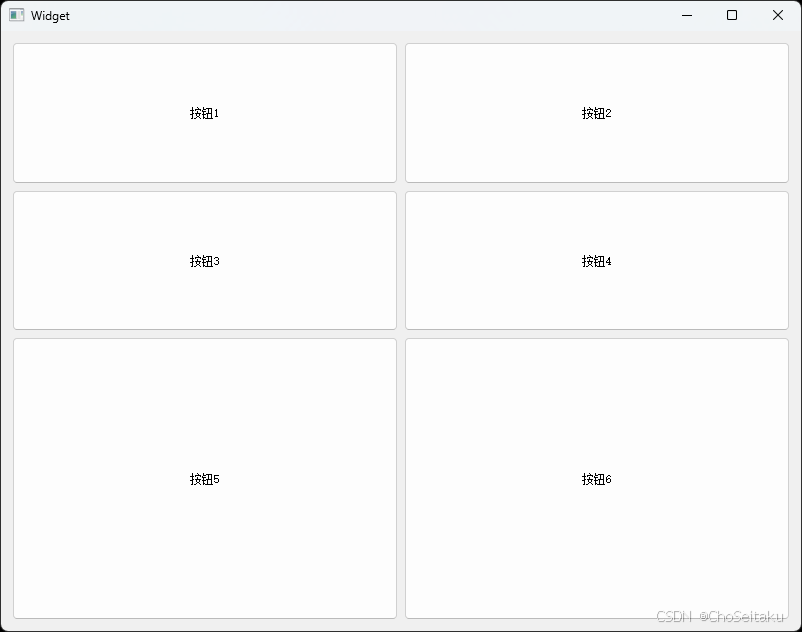

2)执⾏代码,观察效果.
此时的按钮垂直⽅向都舒展开了.并且调整窗⼝尺⼨,也会按照设定的⽐例同步变化.

总的来说,使⽤ QGridLayout 能够代替很多 QHBoxLayout 和 QVBoxLayout 嵌套的场景.毕竟嵌套的代码写起来是⽐较⿇烦的.
另外不要忘了, QGridLayout ⾥⾯也能嵌套 QHBoxLayout 和 QVBoxLayout ,
QHBoxLayout 和 QVBoxLayout ⾥⾯也能嵌套 QGridLayout .
灵活使⽤上述布局管理器,就可以实现出任意的复杂界⾯.

表单布局

除了上述的布局管理器之外,Qt还提供了 QFormLayout ,属于是 QGridLayout 的特殊情况,专⻔⽤于实现两列表单的布局.
这种表单布局多⽤于让⽤⼾填写信息的场景.左侧列为提⽰,右侧列为输⼊框.

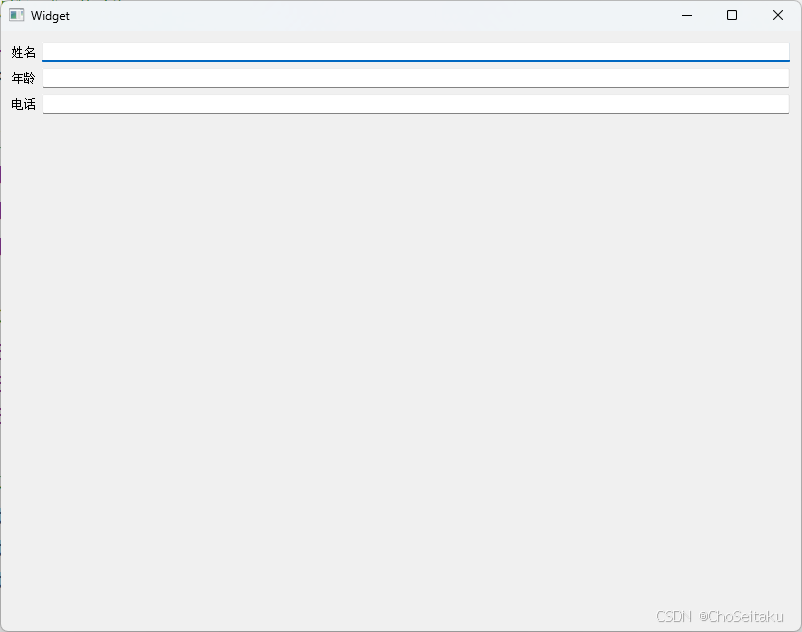

代码⽰例:使⽤ QFormLayout 创建表单.

1)编写代码,创建 QFormLayout ,以及三个label和三个lineEdit

• 使⽤ addRow ⽅法来添加⼀⾏.每⾏包含两个控件.第⼀个控件固定是QLabel/⽂本,第⼆个控件则可以是任意控件.
• 如果把第⼀个参数填写为NULL,则什么都不显⽰.

#include "widget.h"
#include "ui_widget.h"
#include <QFormLayout>
#include <QLabel>
#include <QLineEdit>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    //设置成三行两列
    QFormLayout* layout = new QFormLayout();
    this->setLayout(layout);

    //创建三个label作为第一列
    QLabel* label1 = new QLabel("姓名");
    QLabel* label2 = new QLabel("年龄");
    QLabel* label3 = new QLabel("电话");

    //创建3个输入框
    QLineEdit* edit1 = new QLineEdit();
    QLineEdit* edit2 = new QLineEdit();
    QLineEdit* edit3 = new QLineEdit();

    //把上述控件添加到表单布局中
    layout->addRow(label1, edit1);
    layout->addRow(label2, edit2);
    layout->addRow(label3, edit3);
}

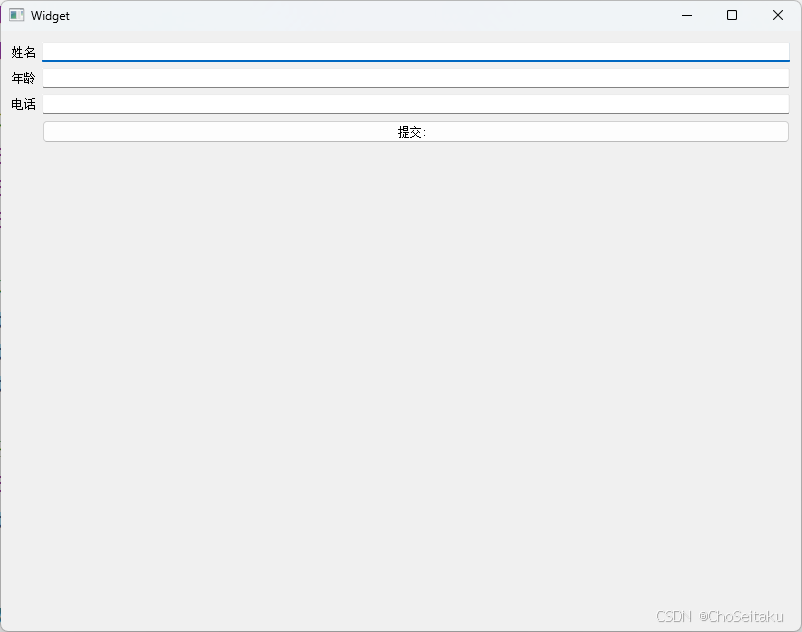

    //创建按钮用来提交
    QPushButton* button = new QPushButton("提交: ");
    layout->addRow(nullptr, button);

Spacer

使⽤布局管理器的时候,可能需要在控件之间,添加⼀段空⽩.就可以使⽤ QSpacerItem 来表⽰

核⼼属性

属性	说明
width	宽度
height	⾼度
hData	⽔平⽅向的sizePolicy • QSizePolicy::Ignored :忽略控件的尺⼨，不对布局产⽣影响。 • QSizePolicy::Minimum :控件的最⼩尺⼨为固定值，布局时不会超过该值。 • QSizePolicy::Maximum :控件的最⼤尺⼨为固定值，布局时不会⼩于该值。 • QSizePolicy::Preferred :控件的理想尺⼨为固定值，布局时会尽量接近该值。 • QSizePolicy::Expanding :控件的尺⼨可以根据空间调整，尽可能占据更多空间。 • QSizePolicy::Shrinking :控件的尺⼨可以根据空间调整，尽可能缩⼩以适应空间。
vData	垂直⽅向的sizePolicy选项同上.
上述属性在构造函数设置即可.

代码⽰例:创建⼀组左右排列的按钮.

1)在界⾯上创建⼀个 QVBoxLayout ,并添加两个按钮.

#include "widget.h"
#include "ui_widget.h"
#include <QHBoxLayout>
#include <QPushButton>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QHBoxLayout* layout = new QHBoxLayout();
    this->setLayout(layout);

    QPushButton* button1 = new QPushButton("按钮1");
    QPushButton* button2 = new QPushButton("按钮2");

    layout->addWidget(button1);
    layout->addWidget(button2);
}

3)在两个按钮中间添加⼀个spacer

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QHBoxLayout* layout = new QHBoxLayout();
    this->setLayout(layout);

    QPushButton* button1 = new QPushButton("按钮1");
    QPushButton* button2 = new QPushButton("按钮2");

    //创建spacer使两个按钮之间存在空白
    QSpacerItem* spacer = new QSpacerItem(200, 20);

    layout->addWidget(button1);
    layout->addSpacerItem(spacer);
    layout->addWidget(button2);
}

在Qt Designer中,也可以直接给界⾯上添加spacer.
