CS5569 typec转HDMI 8k60hz单转带pd快充方案

集睿致远/ASL的CS5269是一款低成本、低功耗的半导体器件，通过USBType-C连接器将DisplayPort信号转换为HDMI 2.1。

这款创新的基于USBType-C的DisplayPort接收器具有高性能DSC解码器，集成的HDMI2.1发射器专门针对USBType-C到HDMI2.1转换器而设计，一个NG设备。通过CS5269的先进的解码/编码算法，输入DisplayPort高速串行亩数据可以无缝转换为HDMI/DVI输出。

CS5269的DP接收器符合DisplayPort规范1.4和嵌入式DisplayPort(EDP)规范版本1.4。随着先进的DisplayPort信号检测和车道交换/辅助极性反转逻辑，CS5269支持USBType-C电缆插头方向开关。内置HDCP密钥集成，该设备支持HDCP1.4和2.3规格。在该设备接收器块中，它支持四个DisplayPort主链路通道的输入，数据速率分别为1.62Gbps、2.7Gbps、5.4Gbps或8.1Gbps，并在固定速率链路模式下将输入信号转换为高达8Kx4k@60 Hz或4K2K@120 Hz的HDMI输出。

CS5269还支持多达8声道来自DPRx的音频输入和来自HDMITX的输出，采样率高达192kHz。可用音频带宽取决于像素时钟频率、视频格式定时以及是否需要内容保护重新同步。与先进的MCU和片上闪存，CS5269支持自动引导和EDID缓冲区。利用嵌入式ROM自动加载固件，CS5269可支持DP输入检测、HDMI连接检测，并自动决定进入省电模式。

特征

VESA DisplayPort规范版本1.4a

HDMI发射器支持HDMI规范版本2.1/2.0/1.4b

HDCP 1.4和HDCP2.3两种标准

支持HDCP中继器模式

纳入高动态范围(HDR)动态/静态元数据

数字电视剖面图非压缩高速数字接口CTA-861-G

DSC(显示流压缩标准)v1.2a解码和DSC旁路功能

视频颜色空间包括6/8/10/12 bpc的RGB、8/10/12 bpc的YCbCr4:4:4和YCbCr4:2:2/4:2:0

实现RGB到YCC的4:4:4/4:2/4:2:0和YCC的4:4:4/4:2到YCC的4:2:0颜色空间转换

数字音频支持8通道LPCM(16/20/24位)，采样率高达192kHz，压缩音频格式(AC3,DTS,DTS-HD)

MA,和杜比MAT)、帧速率高达1536kHz的HBR音频格式和采样速率高达192kHz的3D音频格式

USB Type-C© DisplayPortAlt模式到HDMI2.1/2.0/1.4a协议转换器就绪

用于DFP/UFP的集成Ra、Rd和Rp电阻，用于识别连接

C型© SBU和DisplayPort辅助通道之间的无缝切换

CC(控制通道)通信上的USB电源传输3.0

内置USB Billboard Class 1.2.2和USB 2.0 PHY，支持DisplayPort Alt模式

嵌入式微控制器、ROM和EDID缓冲器

通过Chrontel专有技术进行固件更新

可配置的省电模式和低待机电流

符合RoHS标准且无卤素封装

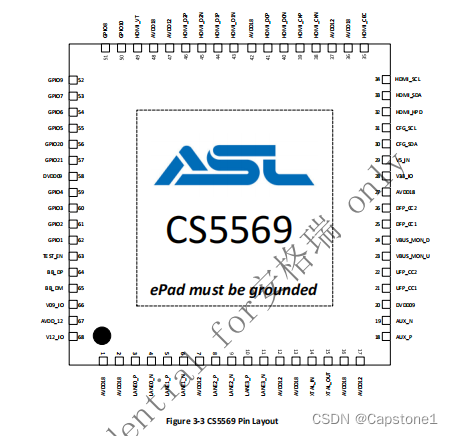

采用68针QFN封装

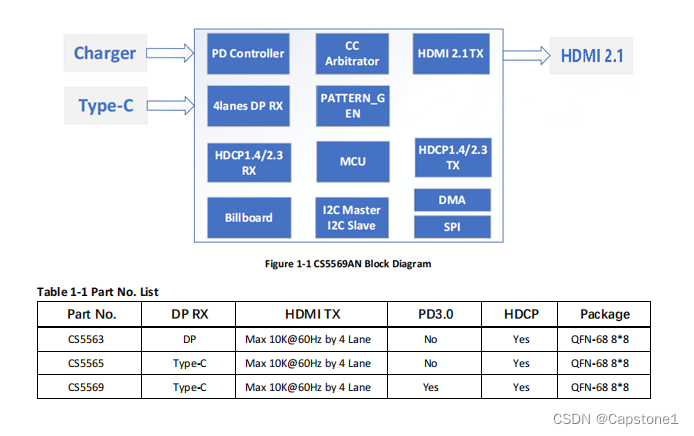

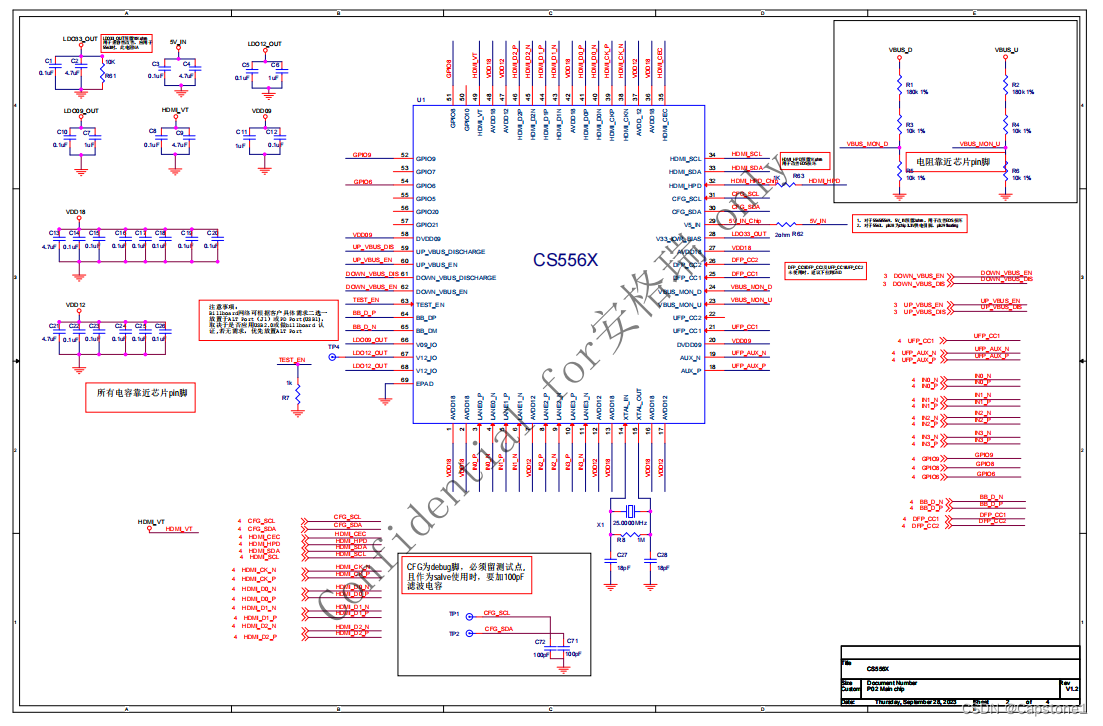

 CS5569 设计typec转HDMI 8k60hz单转带pd快充方案原理图
