CS5523 MIPI/DSI转EDP信号转换芯片|pin√pin替代龙迅LT8911方案

于 2023-08-18 11:19:44 发布
阅读量407 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： CS5523 MIPI/DSI转eDP方案 文章标签： CS5523原理图 CS5523规格书 CS5523设计资料 MIPI转DP/eDP方案 MIPI转edp方案芯片
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Capstone1/article/details/132358099
ASL发布CS5523，一款MIPIDSI输入、DP/eDP输出的高性能转换芯片，支持1.62Gbps至2.7Gbps链路速率和2560x1440@60Hz分辨率，适用于各种显示应用，可替代LT8911B.

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

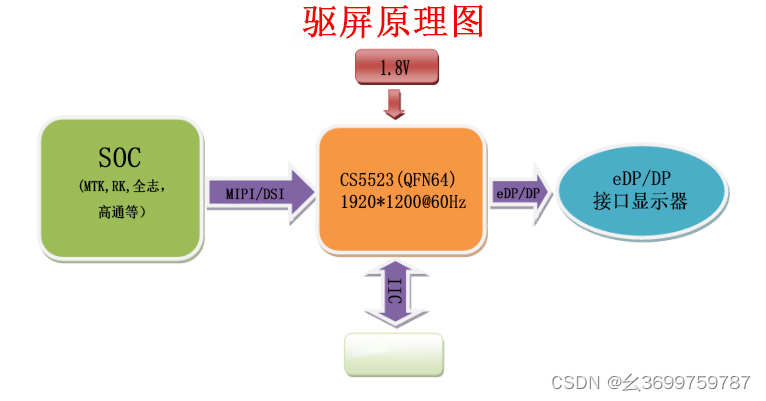

ASL新推出CS5523是一款MIPI DSI输入、DP/e DP输出转换芯片。MIPI DSI最多支持4个通道，每个通道的最大运行速度为1.5Gps。对于DP 1.2输出，它由4个数据通道组成，支持1.62Gbps和2.7Gbps的链路速率。它支持2560的最高分辨率*1440@60Hz.它只能使用单个1.8V电源，以节省成本并优化板空间

CS5523特征：
--单端口MIPI DSI接收器
--符合D-PHY1.2 DSI1.3和CSI1.3
--1个时钟通道和1-4个可配置的数据通道
--每个数据通道80Mb/s-2.0Gb/s
--数据通道和极性交换
--数据通道输入去偏斜
--内部Rterm校准w/i小于5%的错误
--3位可编程均衡
--可支持突发和非突发模式
--支持16/18/24/30/36位RGB和YUV格式

--支持1.62Gbps和2.7Gbps的链路速率

--持2560*1440@60Hz分辨率

--可与LT8911B完全pin to pin替换

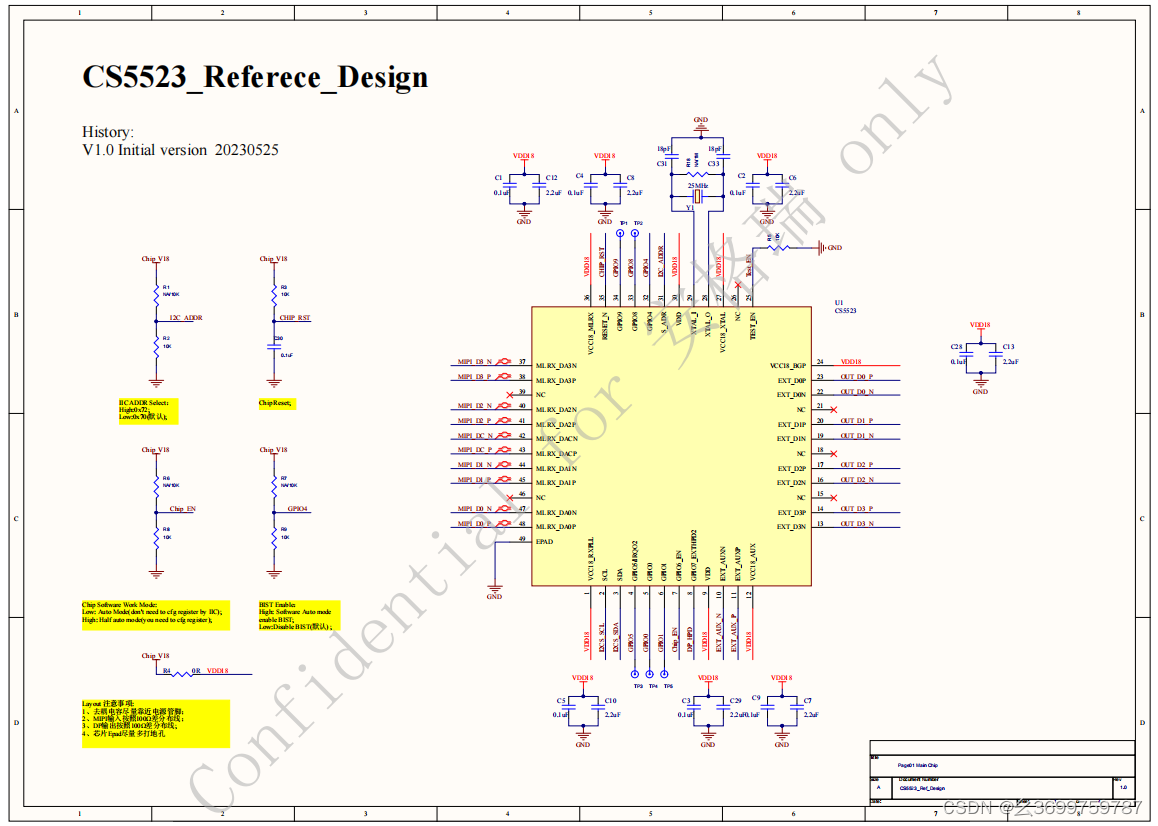

替代龙迅LT8911方案原理图

CS5523适用于多个细分市场和显示器应用，如手持设备、主板、双面板显示器和车载显示器等。
