CS5260demoboard应用电路|Type-C转VGA电路原理图

CS5260是一款符合DisplayPortv1.4标准的TYPEC转VGA转换芯片,支持HBR2和HBR数据速率,提供高清无压缩视频传输。其VGA输出接口可达210-MHz,兼容多种分辨率。芯片还包含CC配置通道、嵌入式EDID和内部上电复位功能,适用于Type-C转VGA转换器和转接线产品设计。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

CS5260是一款TYPEC转VGA转换芯片。主要用于Type-C转VGA转换器或者Type-C转VGA转接线等产品的设计与开发。

CS5260 当作为 USB TYEPC TM 显示端口替代模式输入(接收器)作为标准的USB Type-C显示端口Alt模式接收器,CS5260由双通道主链路差分对,一个AUX通道差分对组成。

CS5260 主链接双通道差分对,能够运行HBR2(5.4-Gbps),HBR (2.7-Gbps)数据速率,以实现高清无压缩视频传输。主链路完全符合 DisplayPort v1.4 规范。

CS5260 辅助通道差分半双工双向通道,用于 DisplayPort 源和接收器设备之间的边带通信。此链路的带宽高达 1 Mbps。

CS5260的CC配置通道用于检测USB端口的连接,例如,源到接收器。

CS5260可以在两个连接的端口之间建立数据角色,发现并配置可选的备用模式和附件模式。

CS5260详细的参数如下:

USB Type-C规范 1.2

符合 VESA DisplayPort TM(DP)V1.4 标准的接收器

VGA 输出接口,DAC 速度高达 210-MHz,8 位

支持所有 USB Type-C通道配置 (CC)

2LAN 2.7GMax.分辨率高达1920x1200@60Hz(RB,减少消隐),24 位色深,1920X1440(RB,减少消隐),18位色深,或 2048x1152@60Hz(RB,减少消隐)24 位色深,或2048x1536@60Hz(RB,减少消隐),18 位色深。

嵌入式振荡器或外部晶体可选

嵌入式线性压差稳压器 (LDO)

嵌入式单片机

嵌入式EDID(如果终端设备没有EDID,CS5260将响应EDID)

嵌入式V同步/H同步5V缓冲器

内部上电复位 (POR)

CS5260设计TYPEC转VGA转换器或者typeC转VGA转接线如下:

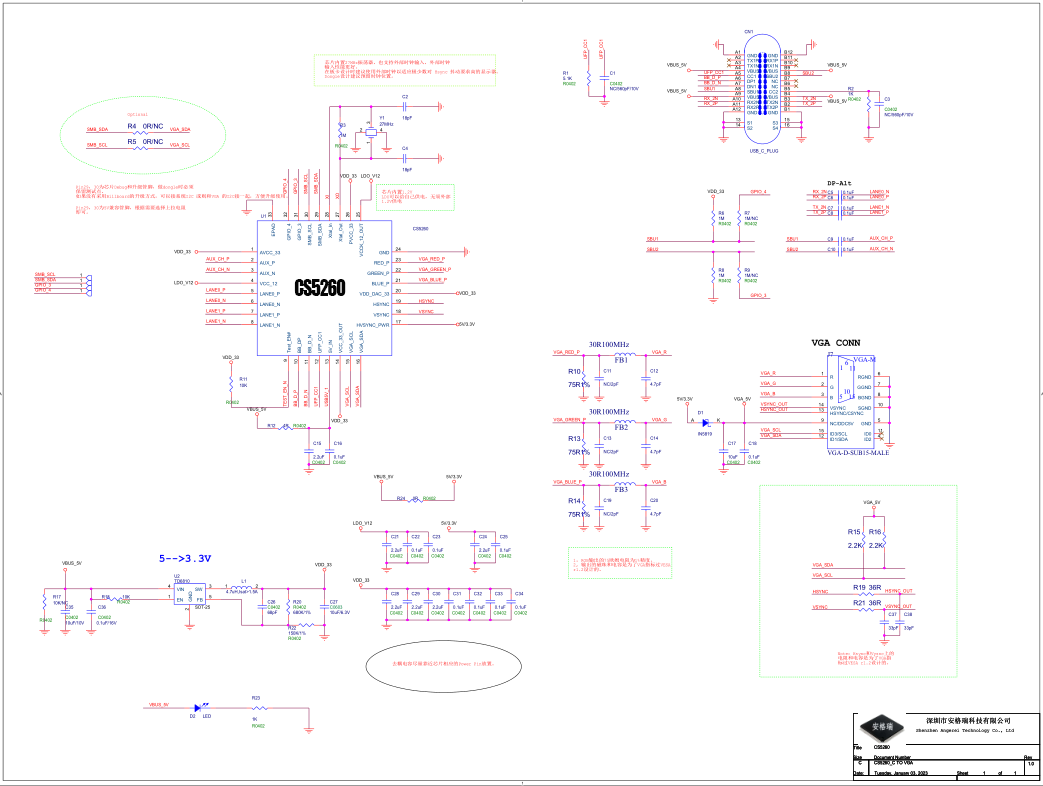

CS5260详细的设计参考电路如下所示:
