CS5268搭配CS201设计Typec拓展坞带3.5mm音频方案|替代AG9321方案

原创 已于 2022-09-16 10:21:53 修改 · 423 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#CS5268 #Typec拓展坞方案 #typec拓展坞方案带音频方案 #替代AG9321

于 2022-09-16 10:19:24 首次发布
该博客介绍了采用CS5268和CS201芯片设计的Typec拓展坞方案，具备Typec转HDMI、VGA、PD3.0、USB3.0及3.5mm音频接口功能。CS5268内置晶振减少外围电路，降低BOM成本，而CS201支持USB音频输入与线控，简化了设计并提供小尺寸QFN20封装，整体方案性价比优于AG9321。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

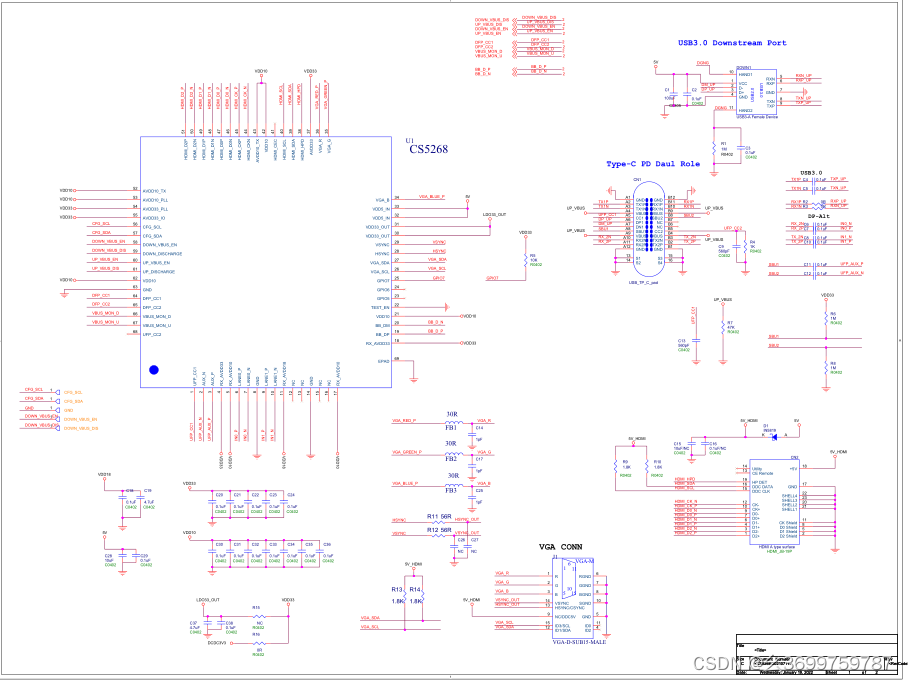

CS5268+CS201设计Typec转HDMI+VGA+PD3.0+U3+3.5音频方案，CS5268内置晶振，外围电路比AG9321要少，整体方案BOM成本比AG9321要低，性价比AG9321要高。

CS201芯片支持USB音频输入，耳机输出，支持美标/国标自动切换，带线控功能，外围少，QFN20小封装更适合Typec拓展坞方案板子，而且更为简洁，设计简单。

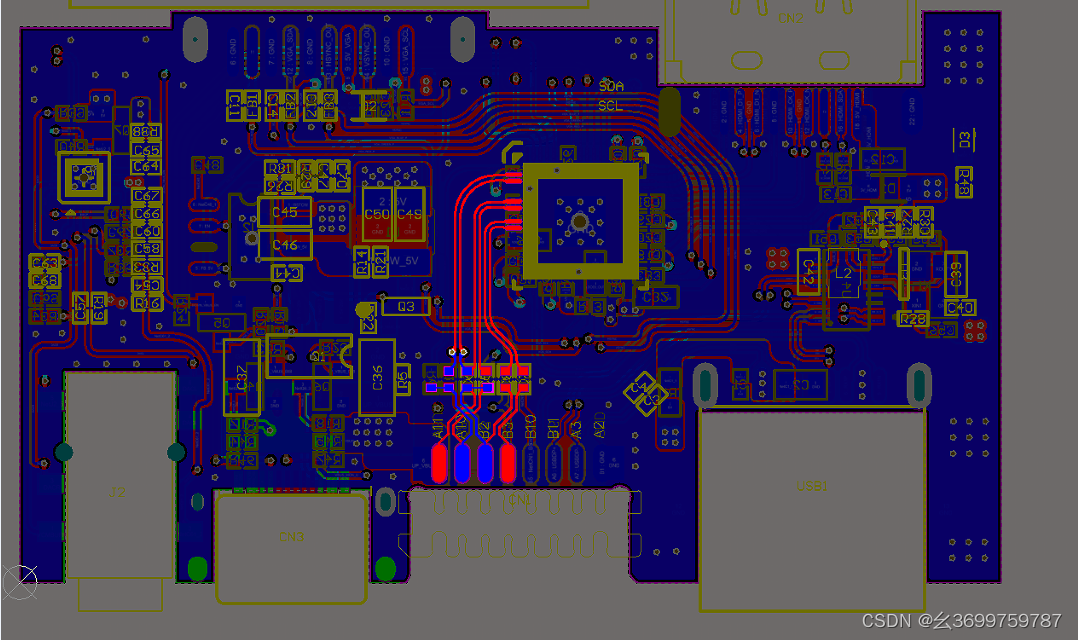

 CS5268搭配CS201设计Typec拓展坞带3.5mm音频方案PCB文件
