CS5261是一款USB Type-C转HDMI数据转换器，支持USB Type-C显示端口替代模式，能将视频和音频流传输至HDMI端口，最高支持4K2K@30Hz输出。该器件具备嵌入式16位MCU、EDID和MCC直通等功能，并支持热插拔检测、SPI闪存固件升级及HDCP1.4。适用于USB Type-C转换器和扩展坞应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

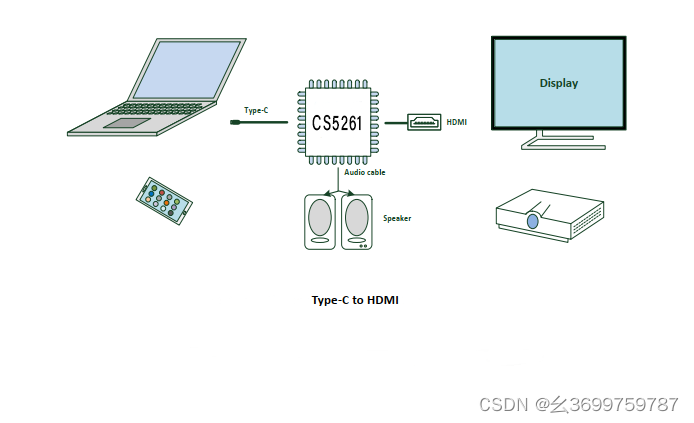

CS5261是一款实现USB Type-C 转HDMI数据转换器。支持USB Type-C 显示端口替代模式，CS5261可以将视频和音频流从USB Type-C 接口传输到HDMI端口。在AG9310中，支持1路、2路@1.62Gbps、2.7Gbps和5.4Gbps频率输入的不同配置，HDMI支持4K2K@30Hz输出。产品制造商可以使用CS5261应用程序轻松实现Type-C 转HDMI数据转换器转接。

嵌入式16位MCU

支持EDID和MCC直通

支持热插拔检测

支持外部SPI闪存固件升级

支持嵌入式HDCP 1.4

嵌入式5V/1.2V高效稳压器

同时显示通过HDMI输出

2KV ESD性能

支持下行扩频时钟(SSC)

设备信息

CS5261应用

USB Type-C 转换器

USB Type-C扩展坞

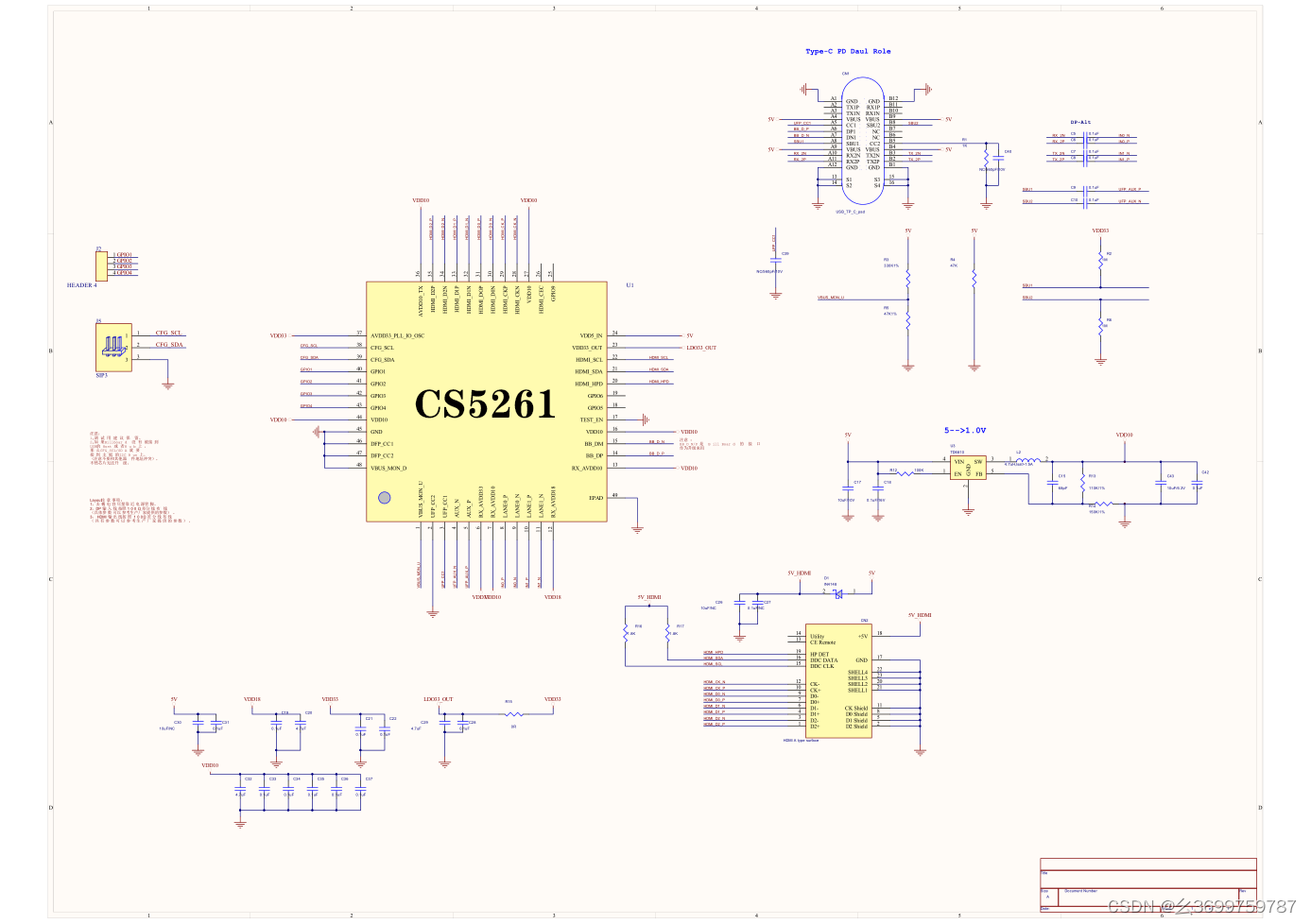

CS5261Type-c转HDMI单转方案设计原理图
