CS5801HDMI转EDP转换器芯片|HDMI转EDP转换方案说明|CS5801 HDMI to eDP（原理图）

CS5801是HDMI2.0b到DP1.4a转换器。CS5801有一个HDMI2.0b输入，最大带宽高达18Gbps。它支持最高分辨率是4k@60Hz。对于DP1.4输出，由4条数据通道组成，支持1.62Gbps、2.7Gbps、5.4Gbps链路速率。内置可选SSC功能可降低EMI影响。

嵌入式MCU基于32位RISC-V内核，带有内部串行闪存。

CS5801适用于多个便携屏市场和驱动显示屏应用，如便携屏、展坞、移动系统和嵌入式应用。

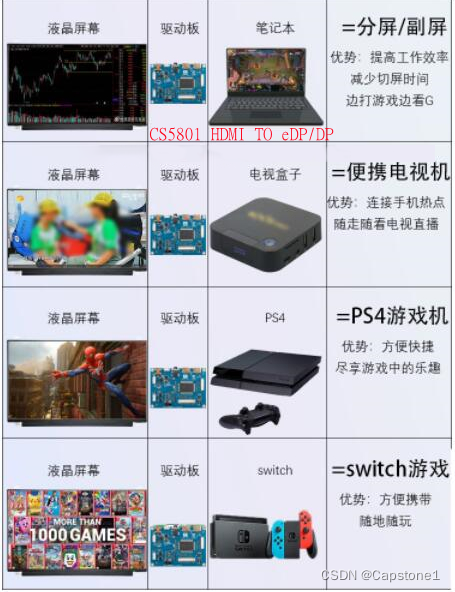

CS5801应用途径和应用方式如下：



CS5801参数特性：

综述

HDMI规范v2。0b兼容接收机，每个通道的数据速率高达6-Gbps

VESA显示端口TM（DP）v1。4兼容发射机

VESA嵌入式显示端口TM（eDP）v1。4兼容发射机

支持HDCP1.4和HDCP2。3个芯片上的钥匙

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、8/10位bpc

用于芯片控制的辅助通道、I2C主机接口

嵌入式EDID

带SPI闪存控制器的嵌入式32位RISC-V

只需要一个晶体就可以产生所有的定时

HDMI数字输入

HDMI 2.0b兼容

支持6、8、10bpc

支持DVI模式

支持HDCP 1.4/2.3

每个通道的最大数据速率高达6-Gbps

支持高达3840 x2160@60Hz或4096x2160@60Hz

eDP/DP输出

VESA嵌入式显示端口TM（eDP）v1。4.支持高达HBR2（5.4Gbps）的4车道输出

支持6、8、10bpc、RGB输出

支援助理

支持1Mbps辅助通道

嵌入式微控制器

32位RISC-V核

支持高达400 KHz的I2C主设备和从设备。

支持内部串行闪存的SPI控制器

支持一个UART进行调试

电力与技术

3.3V/1.2V电源

所有引脚的HBM 6-KV

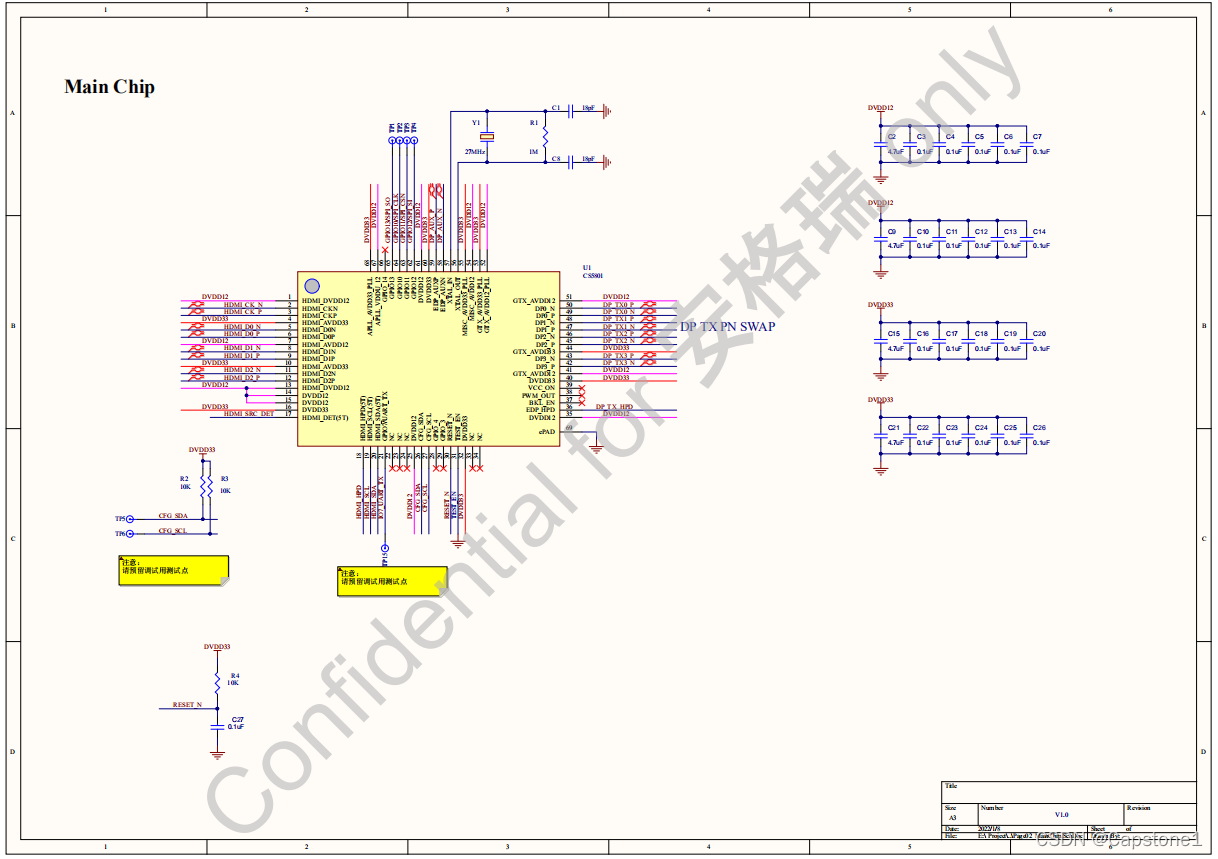

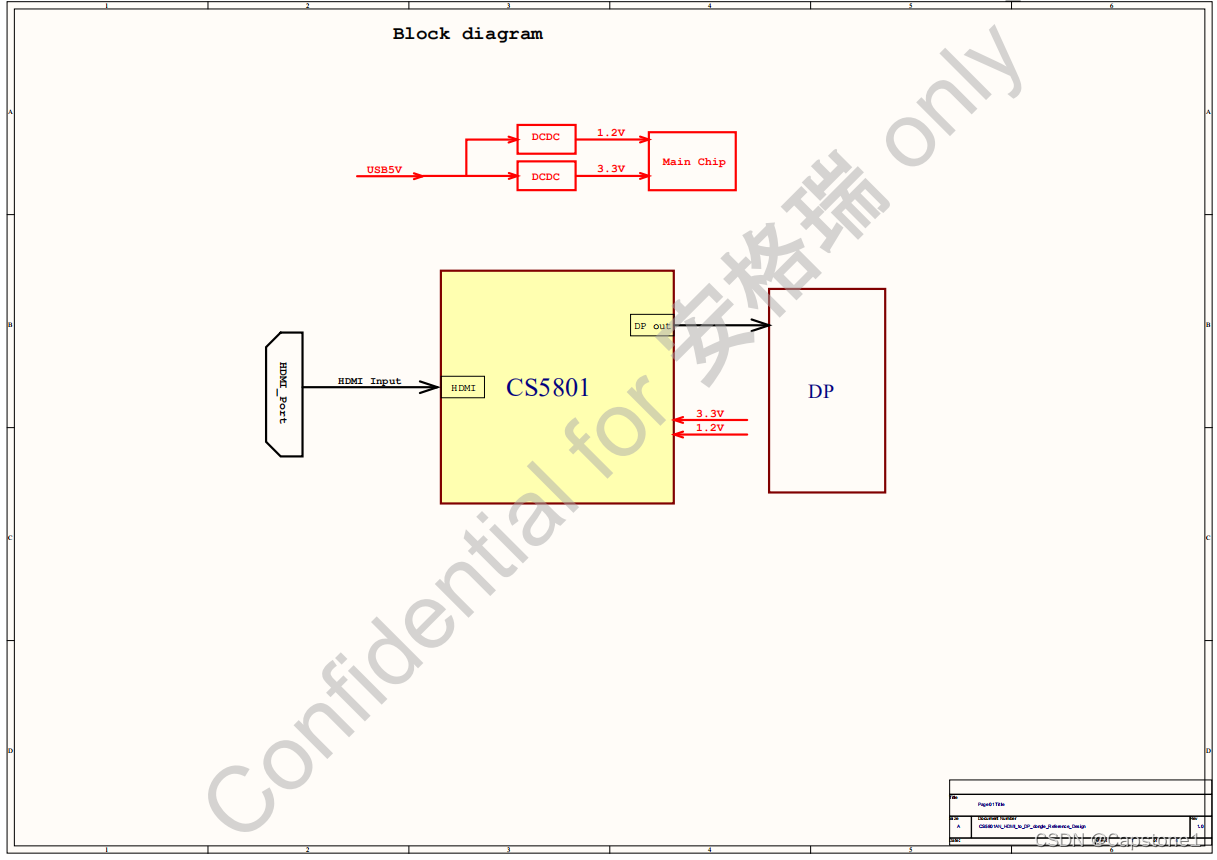

CS5801HDMI转EDP电路转换方案
