Capstone系列转换器提供高效能的DisplayPort、HDMI、VGA之间的转换方案，适用于一体机、广告机、工控电脑等领域。产品特点包括GPIO预设EDID、低功耗设计、自动校准算法和适应性均衡算法，旨在简化系统设计并降低成本。CS5211、CS5212、CS5213和CS5216分别替代多款市场产品，满足不同场景需求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Capstone 专注HDMI转VGA DP转VGA DP转HDMI DP转LVDS TYPEC转HDMI拓展方案：

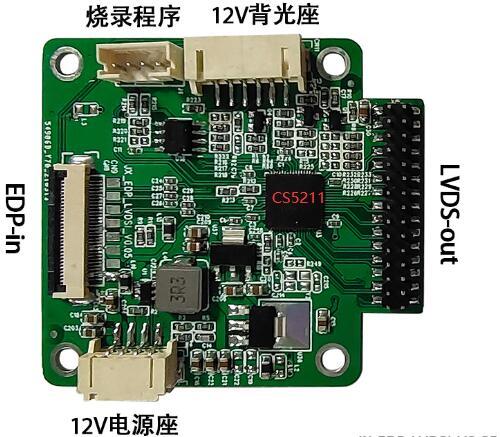

CS5211
支持Displayport到LVDS的协议转换器，是CPU/GPU到显示屏的关键模块， 用于计算机主板驱动LVDS屏幕，广泛
应用于一体机、广告机、工控电脑等市场，创新点：
1. 通过GPIO来选择预设的16套EDID，方便用户调试
2. 独特的接收机设计，做到了低功耗和高性能
3. 单电源设计可以节省BOM成本
4. 可编程的SSC可以降低电磁干扰
可替代Chrontel CH7511 (Pin to Pin) Parade PS8625

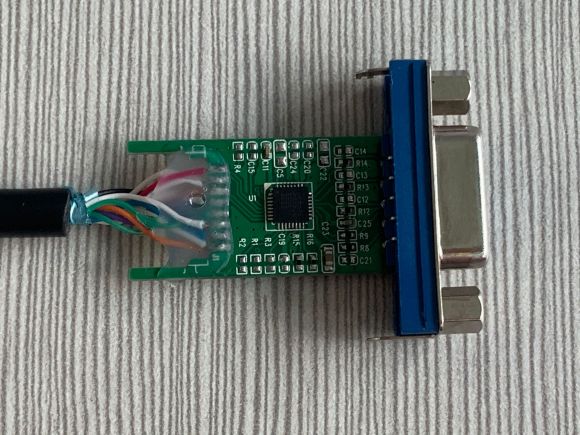

CS5212
DisplayPort 到VGA的显示协议转换器，用于主板或dongle的显示输出，创新点：
1. VGA的输出幅度自动校准算法，可以兼容各种阻抗，输出固定幅度
2. Displayport的自适应均衡算法，可以适应各种不同衰减的cable
3. 单电源设计可以节省BOM成本
4. 先进的像素时钟回复算法，可以自动调整PLL的分频比
可替代 Realtek RTD2166 (Pin to Pin) ITE IT6516

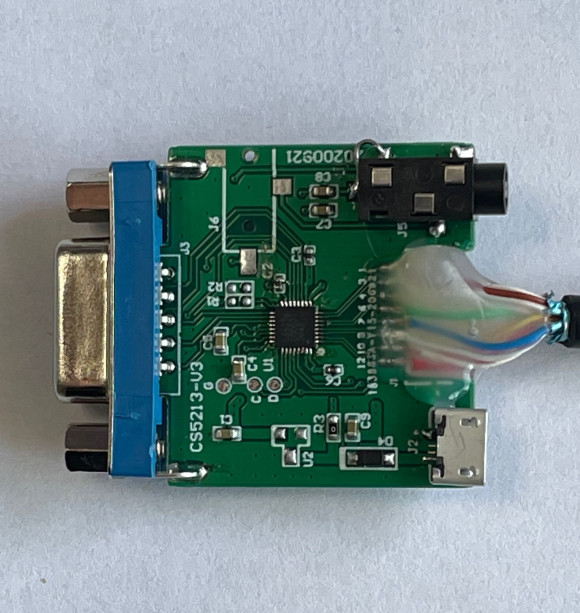

CS5213
HDMI 到VGA的显示协议转换器，帶音屏, 用于主板或者dongle的显示输出，创新点：
1. VGA的输出幅度自动校准算法，可以兼容各种阻抗，输出固定幅度。
2. HDMI的自适应均衡算法，可以适应各种不同衰减的cable。
3. 单电源设计可以节省BOM成本
4. 内含MCU支持DP++，可将显卡HMDI转为VGA输出，在笔记本轻薄化趋势下有着稳定的市场需求
可替代ALGOLTEK AG6201 CM6616s Realtek RTD2166 + TI SN75DP126 (2 chips)



CS5216
DP++到HDMI的显示协议转换器，支持Level shifter / Repeater两种应用，应用Dongle或Cable市场，将显卡DP++输出
转接为HDMI输出，创新点：
1. 创新的发送器物理层设计，极大的减小了芯片面积
2. HDMI的自适应均衡算法，可以适应各种不同衰减的cable
3. 单电源设计可以节省BOM成本
4. 创新的时钟占空比自动补偿电路，提高了发送的性能
可替代 Parade PS8402 (Pin to Pin) TI SNx5DP149
