CS5266是一款高度集成的单芯片产品，适用于扩展坞、扩展底座等细分市场及显示应用。该芯片支持Type-C规范1.2、ESADisplayPort（DP）1.4转接器、HDMI规范2.0输出等功能，数据速率可达每通道3-Gbps，并且内置晶振，无需外置晶振。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

        Q





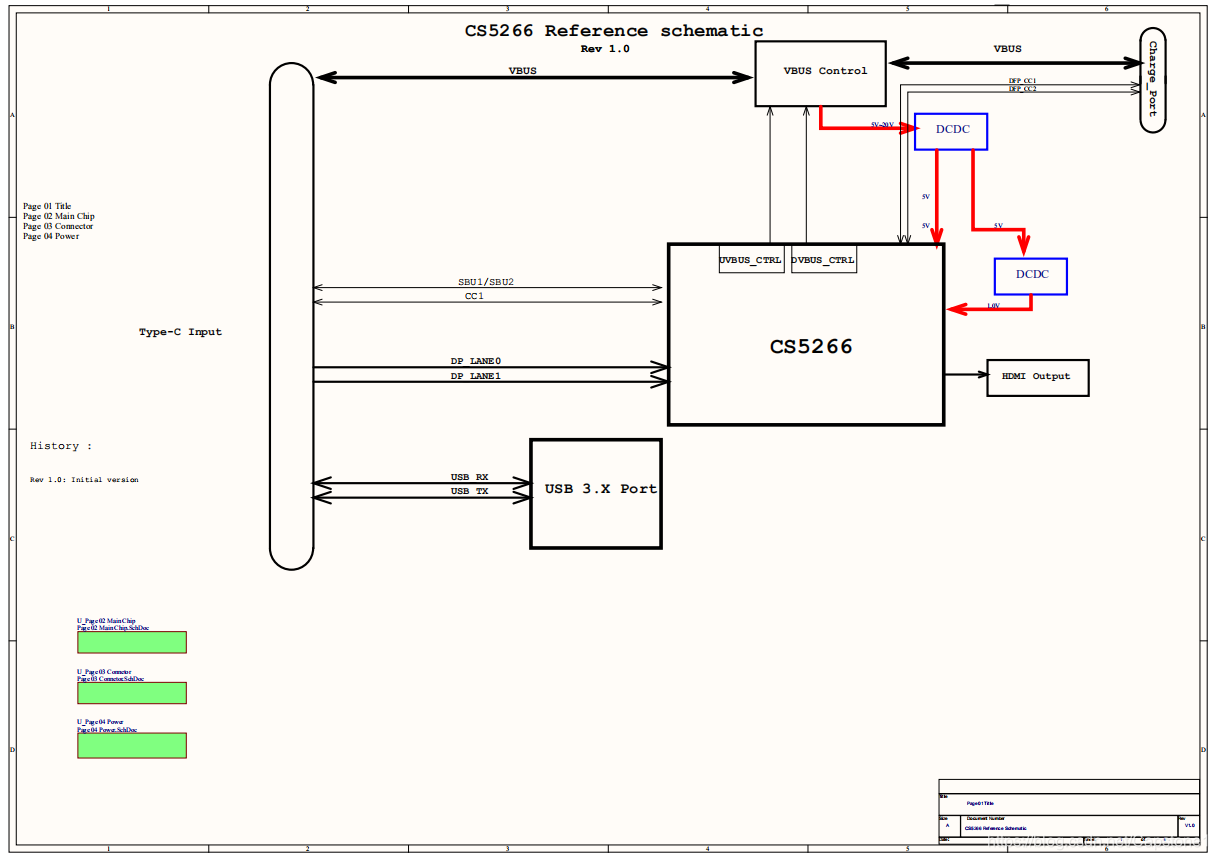

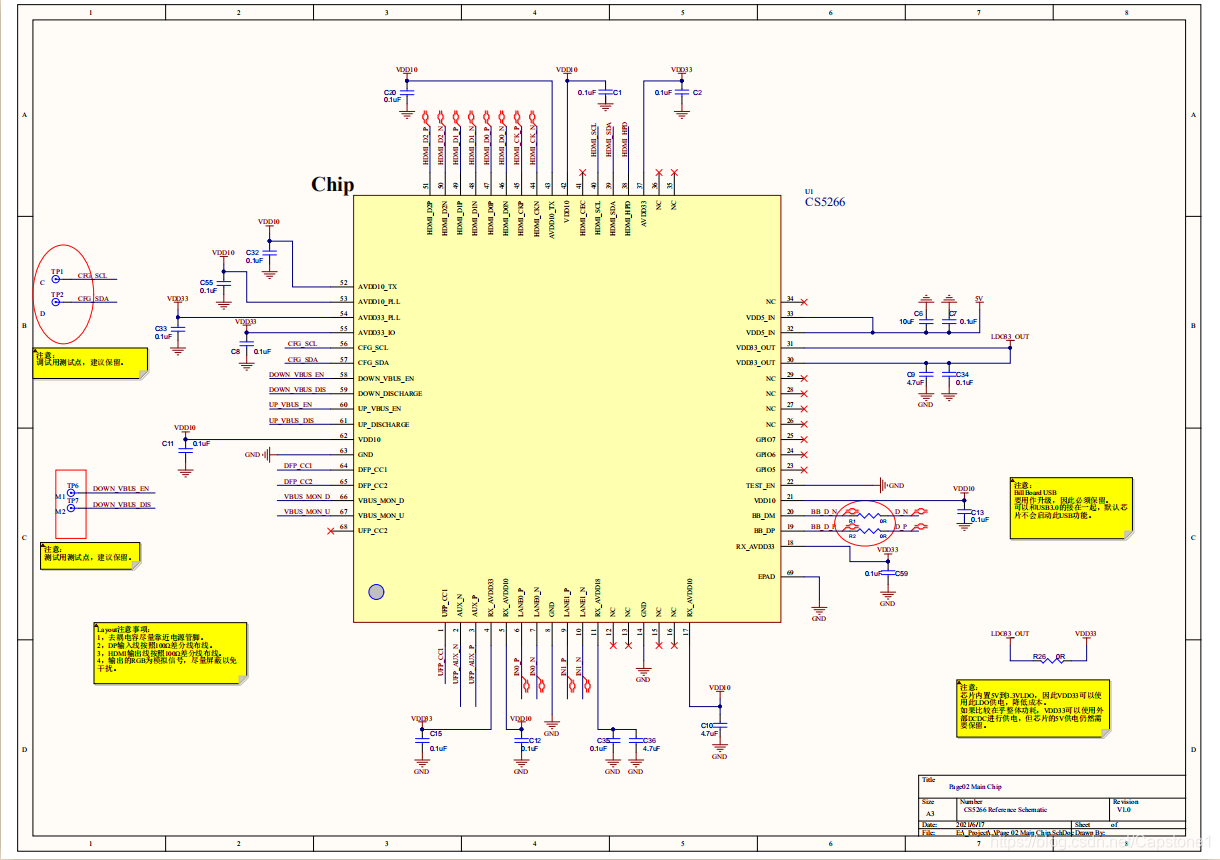

CS5266是一种高度集成的单芯片，适用于多个细分市场和显示应用，

如扩展坞、扩展底座等。

Type-C规范1.2

ESA DisplayPort（DP）1.4转接器

HDMI规范2.0输出，数据速率高达每通道3-Gps。

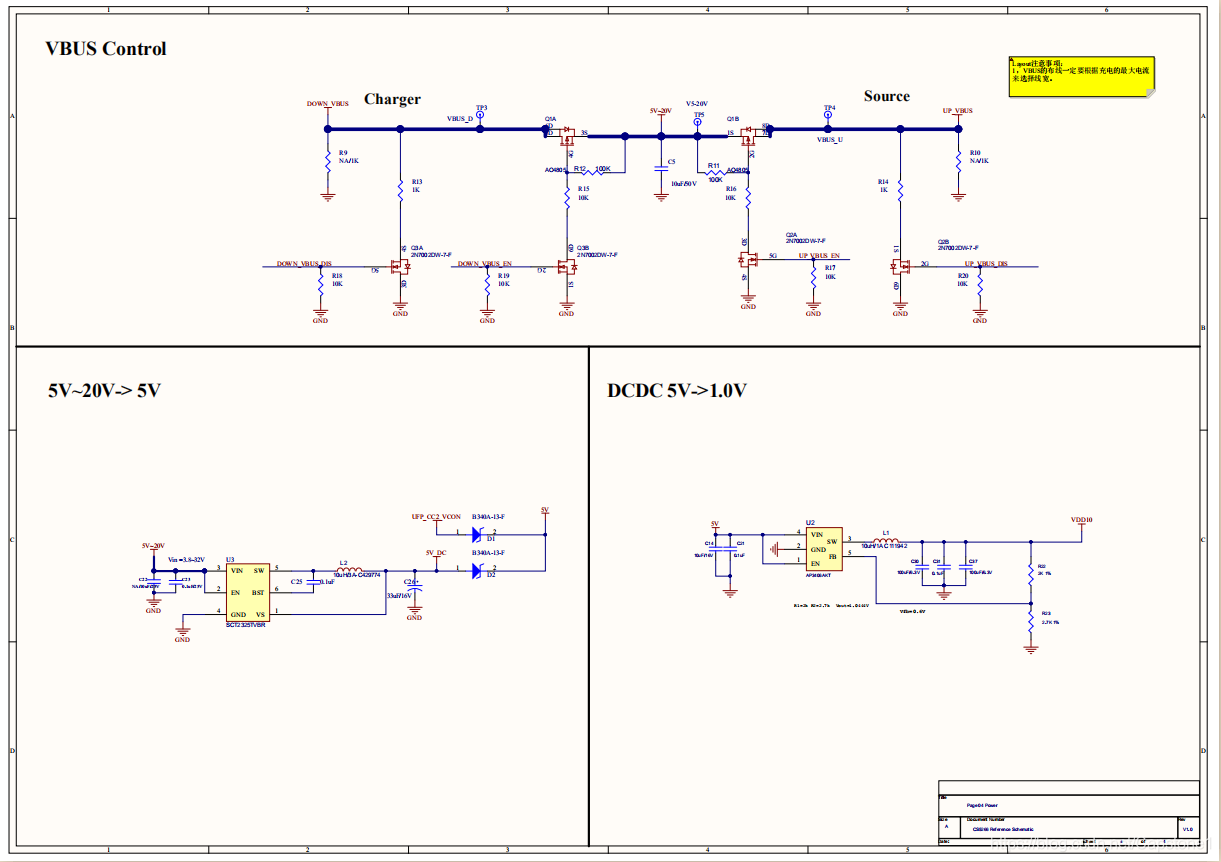

电传输PD3.0

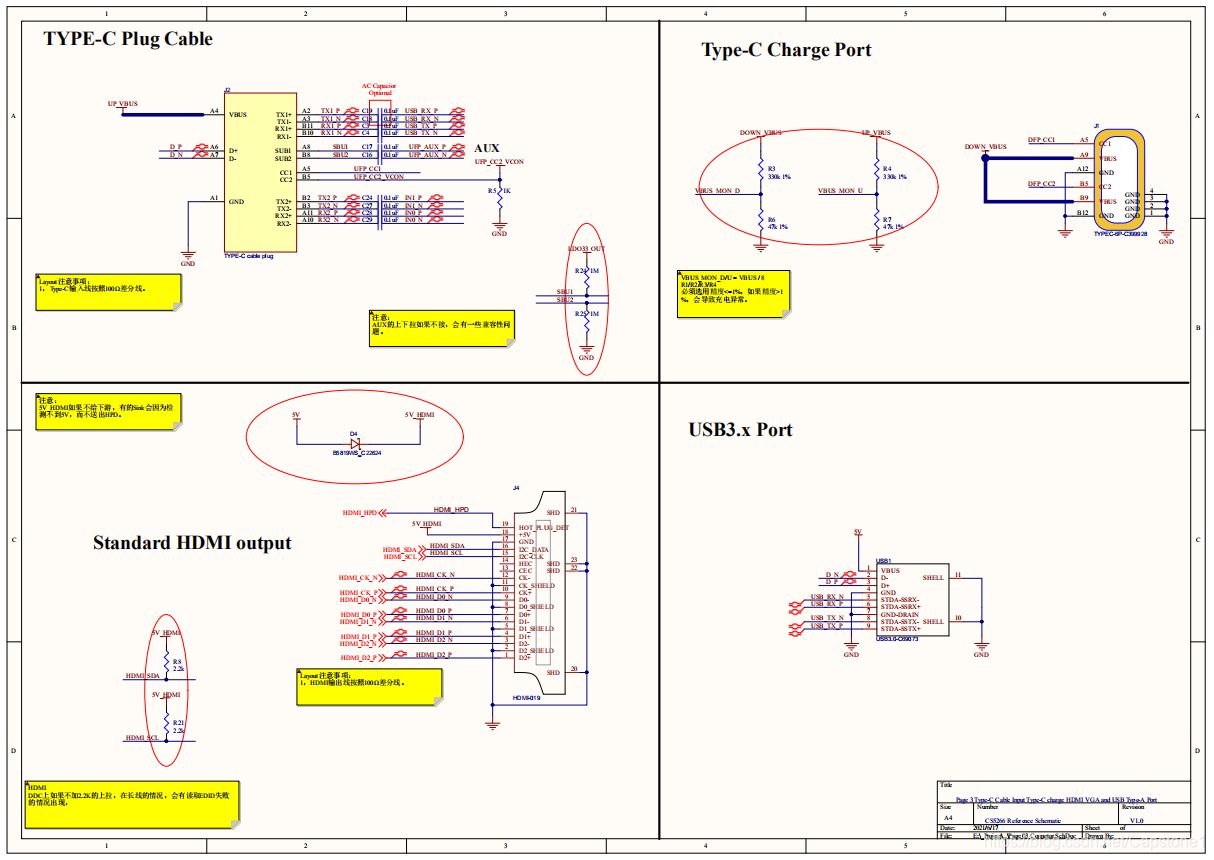

支持所有 Type-C通道配置（TYPEC）

内置晶振，无需外部晶振
