CS5269: USB-C to HDMI 4K@60Hz + VGA + PD3.0 (No USB3.0)电路原图

于 2021-07-01 09:11:45 发布
阅读量366 收藏
点赞数 1
CC 4.0 BY-SA版权
分类专栏： 进口电子原器件 集成电路/IC IC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Capstone1/article/details/118378950
本文介绍了一款名为CS5269的多功能转换器，它支持Type-C转HDMI（4K60）、VGA显示输出，并具备PD3.0充电及USB2.0数据传输功能。这款产品旨在为用户提供便捷高效的连接解决方案。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

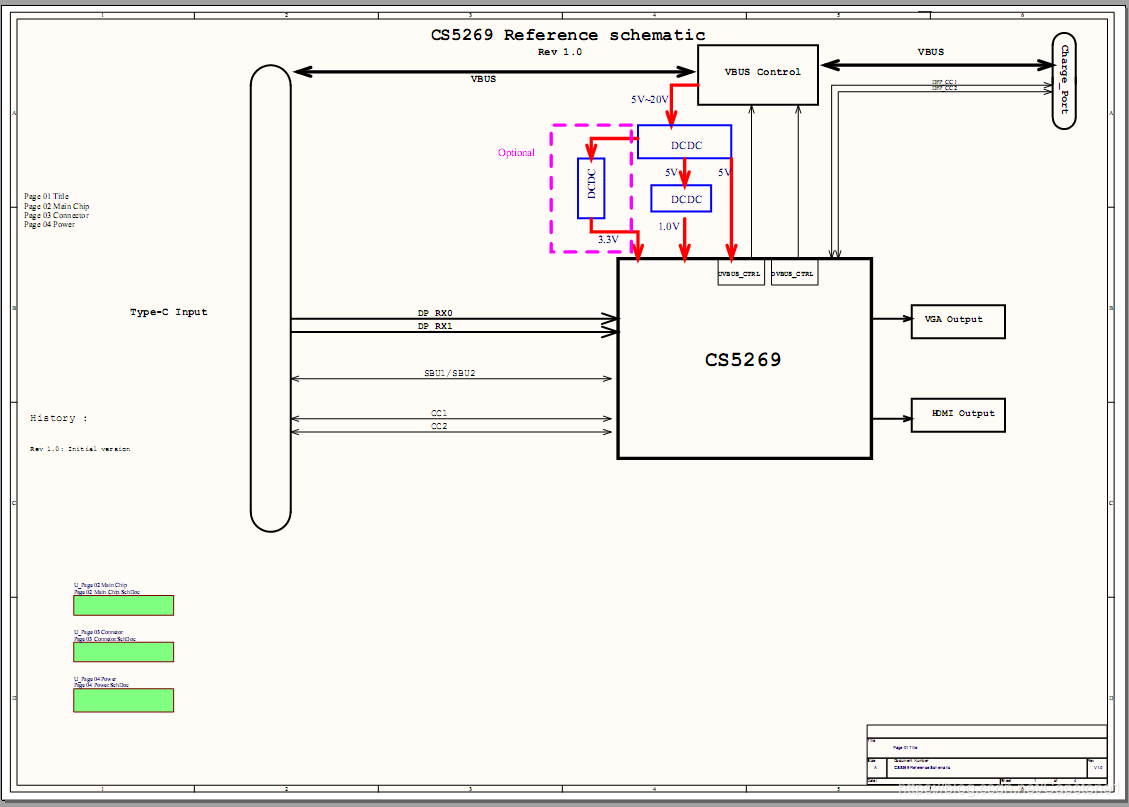

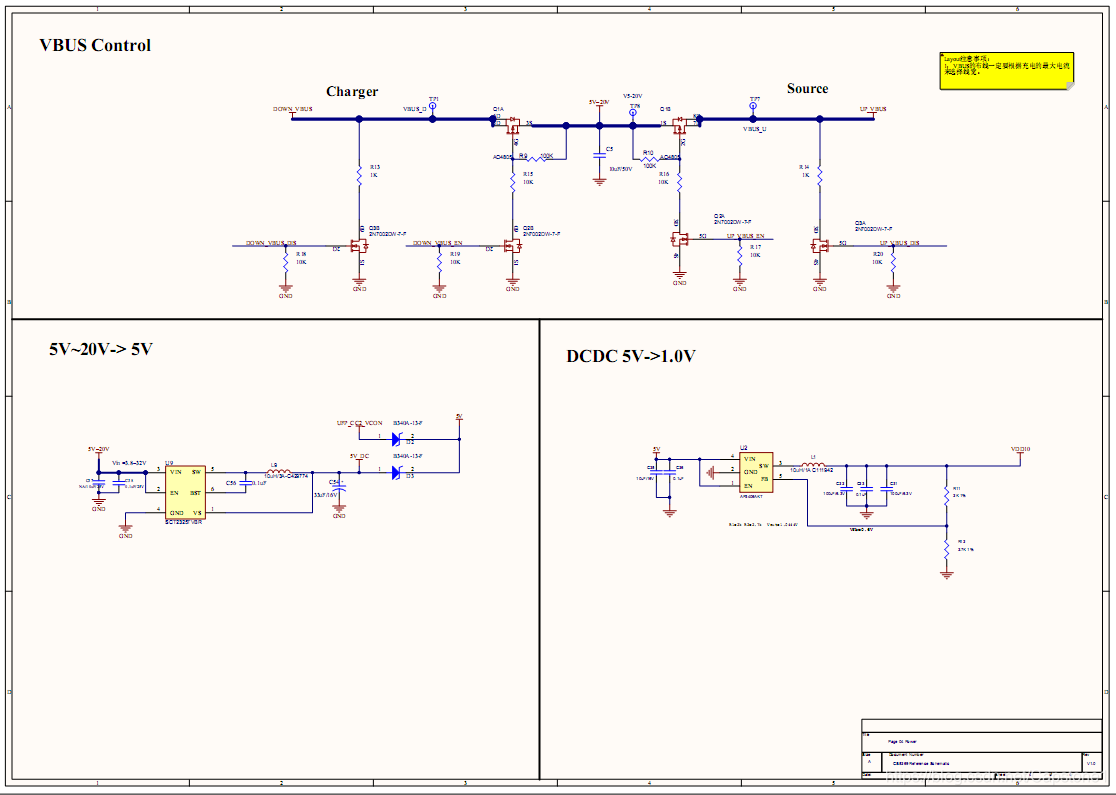

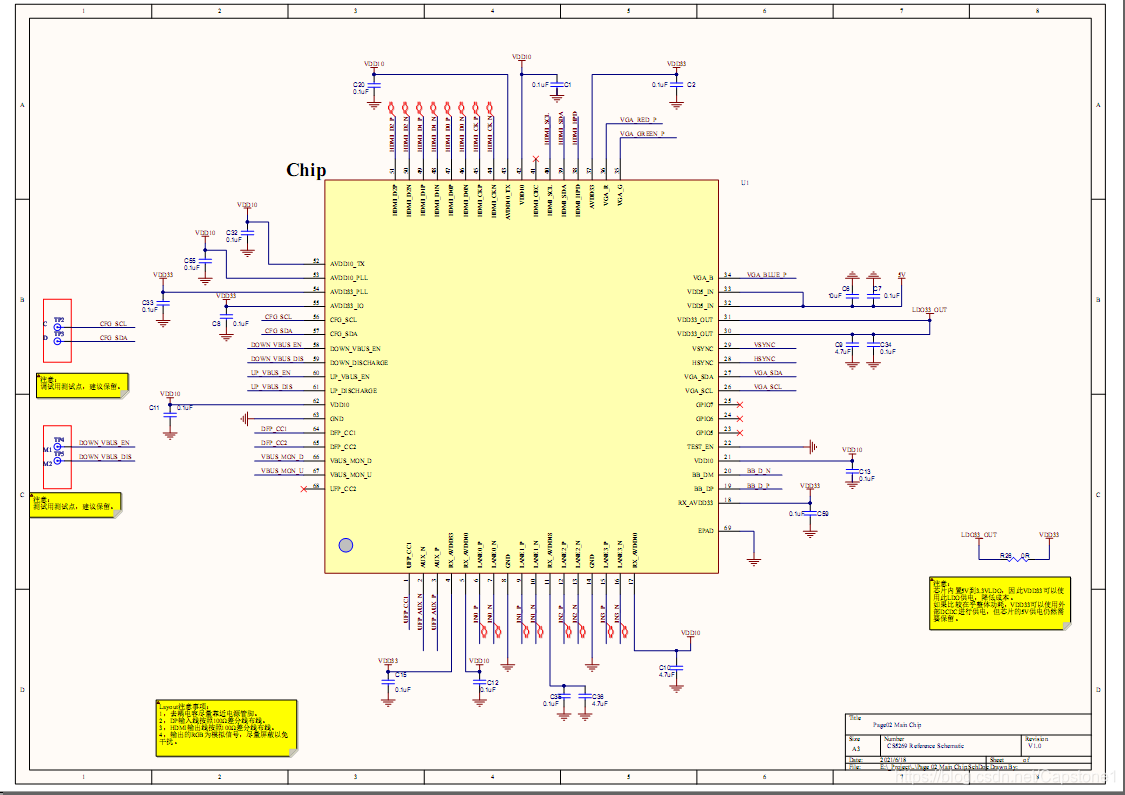

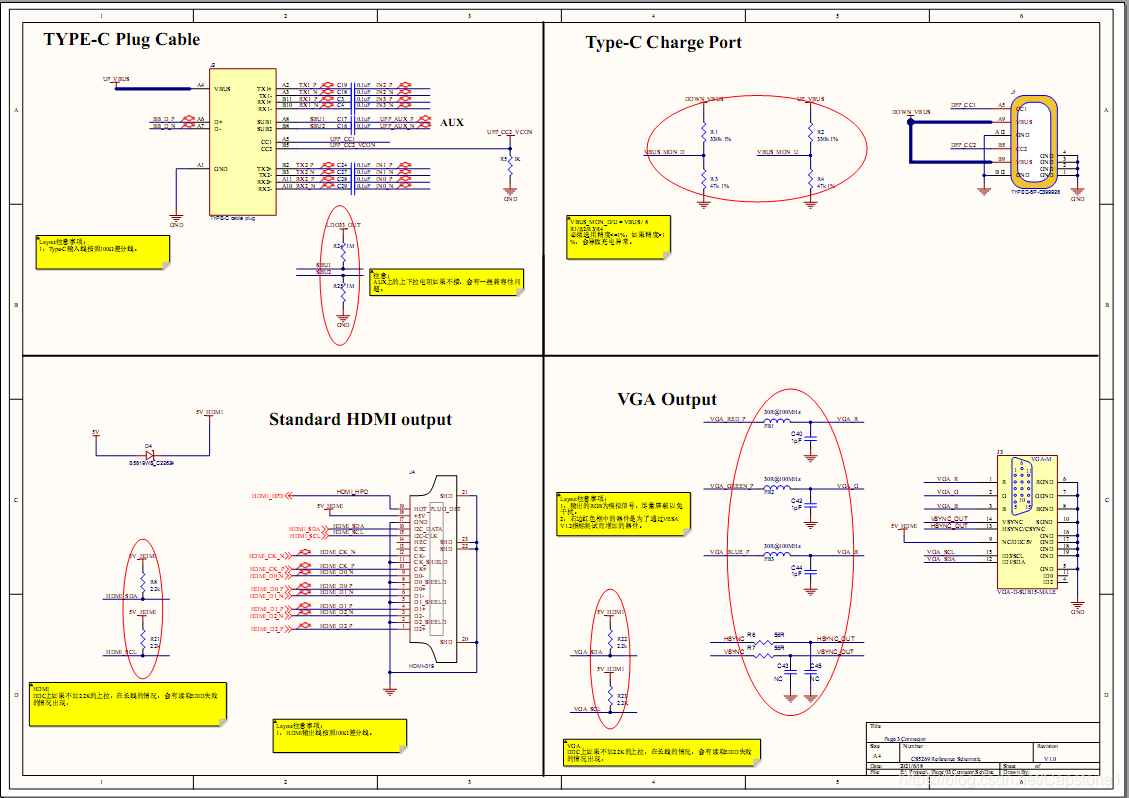

CS5269:Type-C to HDMI(4K60) + VGA+PD3.0+U2
