【评测】SUPRAcap 100囊式深层过滤器 泽平科技一级代理

以最通用的囊式过滤器形式提供Seitz过滤介质的优良特性

对于安全可靠的工艺开发来说，可规模放大性是至关重要的，SUPRAcap 100以其通 用的结构、尺寸和可与其他滤器共同使用的特性，使其可以应用于任何开发工艺中。

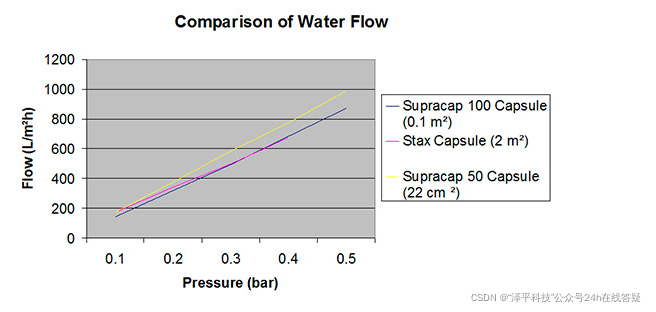

借助于新的SUPRAcap100产品，客户 可以很容易实现深层过滤器从几升处 理量到完整工艺的规模放大(请参见图 1)。该产品的抛弃型设计消除了任何与 滤壳接触有关的清洁或者操作问题， 尤其是过滤具有生物活性或者危险性 产品时，这显得尤为重要。此外， SUPRAcap100 囊式滤器具有高性价 比，高灵活性和使用便利性，同时可以 最大程度上减少操作者的暴露风险。

SUPRAcap100囊式过滤器能够组装在 一起使用，同时也可以与其他颇尔公司的KleenpakTM Nova囊式过滤产品组合在一起使用。

SUPRAcap100囊式滤器尤其适用于工 艺开发和中试规模的应用。能够使用 高压灭菌消毒，可以用于多种难处理 工艺的应用(需要选择过滤器介质)。 这些应用包括细胞收集澄清和除菌滤 膜的保护。

 SUPRAcap 100囊式深层过滤器 泽平科技一级代理，请搜索“泽平科技”进入咨询。

设计提供多种选择和灵活性

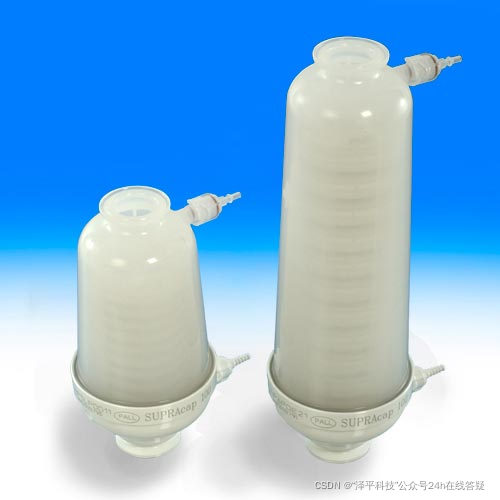

SUPRAcap100囊式过滤器可以提供直线 型或者T-型结构。T型设计是串联或者并 联操作多个囊式过滤器的理想选择。直线型 SUPRAcap100过滤器可以有10英 寸、20英寸、30英寸三种长度，同时可 以提供广泛精度的Seitz深层过滤滤板组合。这包括:* 所有P级别过滤器介质的内霉素水平低于检查限值 所有HP级别过滤器均由2层不同的P级过滤介质组成，非常适用于细胞澄清应用 所有生物级别过滤器介质适用于低蛋白吸附的应用 * 其他可以根据要求定制提供。 SUPRAcap100囊式过滤器能够提供多种配套进出口连接

SUPRAcap100符合工业要求

• SUPRAcap100囊式过滤器的设计符合工业要求，包括符合高压灭菌和低溶出物要求。该产品可以提供高流速和高滤出量， 以及低残留体积设计。半透明外壳确保排气并易于放尽（因为可以清楚地观察到液位）。

规格

操作特性*

最高工作温度	40 °C
最高工作压力	3 barg (44 psig) at 40 °C

* 使用相容性溶液，不会发生软化、膨胀或对产品、滤器材料产生不利影响。

滤壳材料

滤壳底座	聚丙烯
滤壳外罩*	聚丙烯
O圈	硅胶

 * 使用TiO2增白剂，不会形成有机析出物，


消毒

高压灭菌	最高温度为135°C (275°F)， 持续一个小时。

过滤器介质规格
 SUPRAcap 100囊式深层过滤器 泽平科技一级代理，请搜索“泽平科技”进入咨询。

编码	深层滤器类型	标准水通量  in L/min/m2 @ Δp 1 bar (14.5 psid)	标称截留精度  µm	灰分含量  %	清洗前内霉素水平 EU/mL
PDD1*	PDD1	<span"> 25	0.1-0.85	52	<0.06
PDE2*	PDE2	35	0.2-3.5	47	<0.06
PDH4*	PDH4	93	0.5-15.0	45	<0.06
PDK5*	PDK5	151	1.5-20.0	45	<0.06
PDK7	PDK7	463	3 - 20	45	<0.06
PDP8	PDP8	1010	6 - 30	39	<0.06
PEKX	EKXP	24	0.05 – 0.2	62	<0.06
PEKS	EKSP	29	0.1-0.3	58	<0.06
PEKM	EKMP	41	0.2-0.5	48	<0.06
PEK1	SUPRA EK1P	64	0.2-0.5	47	<0.06
P050	KS 50P	93	0.4-0.8	46	<0.06
P080	SUPRA 80P	159	1.0-3.0	49	<0.06
P100	K100P	149	1.0-3.0	45	<0.06
V100	V100P	170	2.0 – 4.0	52	<0.06
P200	K200P	217	3.0-6.0	43	<0.06
P250	K250P	535	4.0-9.0	44	<0.06
P700	K700P	935	6.0-15.0	45	<0.06
P900	K900P	1980	8.0-20.0	45	<0.06
B010	BIO 10	30	0.2-0.4	<1	<0.06
B020	BIO 20	75	0.4-1.0	<1	<0.06

* HP version

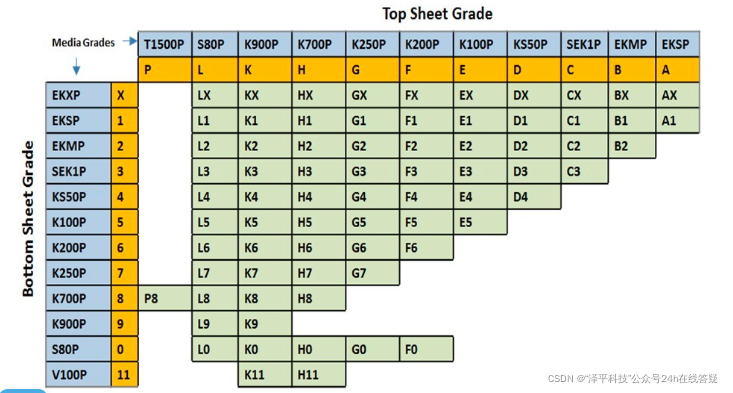

双层过滤介质等级组合

Stax™、Supracap™和Supradisc™介质等级代码

双层介质等级是两个单层介质等级的组合。介质级别代码以P(药品级别)开始，然后是D(双层)和适当的双介质组合ID。为了生成双介质组合ID，将适当的顶部表格级别字母(列)与底部表格级别编号或“x”(行)组合在一起。



标准尺寸

直线型	NP5	NP6	NP7	NP8
包含阀门的最大直径	154 mm (6.1 in.)	154 mm (6.1 in.)	154 mm (6.1 in.)	154 mm (6.1 in.)
带有软管进出口的长度	154 mm (6.1 in.)	397 mm (15.6 in.)	644 mm (25.4 in.)	895 mm (35.2 in.)
带有洁净卡兰进出口的长度	213 mm (8.4 in.)	335 mm (13.2 in.)	584 mm (23.0 in.)	834 mm (32.8 in.)

T型	NT5	NT6	NT7	NT8
包含阀门的最大直径	N/A	240 mm (9.5 in.)	240 mm (9.5 in.)	240 mm (9.5 in.)
长度	N/A	349 mm (13.7 in.)	598 mm (23.5 in.)	848 mm (33.4 in.)

过滤面积

	NP5	N*6	N*7	N*8
单层	0.05 m2   (0.54 ft2)	0.1 m2 (0.97 ft2)	0.2 m2 (1.9 ft2)	0.3 m2 (2.9 ft2)
HP型	0.025 m2 (0.27 ft2)	0.05 m2 (0.54 ft2)	0.10 m2 (1.08 ft2)	0.15 m2 (1.61 ft2)

死体积 1

滤器长度	NP (mL)	NT (mL)
127 mm (5 in.)	652	N/A
254 mm (10 in.)	1125	1160
508 mm (20 in.)	2291	2578
762 mm (30 in.)	3399	3747

1 死体积是指用装在过滤器内的填料填充整个过滤器所需的液体量
