1 引言
在Xilinx FIFO Generator IP核中，除了基本的深度和宽度配置外，ECC、输出寄存器和电源门控等高级选项对设计的可靠性、性能和功耗有着重要影响。本文将深入探讨这些特性的工作原理和应用场景。
2 ECC（错误校正码）功能
2.1 ECC基本概念
ECC是一种用于检测和纠正存储器中数据错误的技术。在FIFO中，ECC可以保护存储在Block RAM中的数据免受软错误（如宇宙射线引起的单粒子翻转）的影响。
// ECC工作原理：
// 原始数据: 32位
// ECC编码: 生成7位校验位（对于32位数据）
// 存储: 32位数据 + 7位ECC = 39位
// 读取时: 重新计算ECC，检测并纠正错误
// ECC能力：
// - 检测2位错误
// - 纠正1位错误
2.2 ECC在FIFO中的实现
2.2.1 ECC编码过程
module fifo_ecc_encoding (
input wire [31:0] data_in,
output wire [6:0] ecc_out
);
// ECC校验位计算（汉明码示例）
assign ecc_out[0] = data_in[0] ^ data_in[1] ^ data_in[3] ^ data_in[4] ^
data_in[6] ^ data_in[8] ^ data_in[10] ^ data_in[11] ^
data_in[13] ^ data_in[15] ^ data_in[17] ^ data_in[19] ^
data_in[21] ^ data_in[23] ^ data_in[25] ^ data_in[26] ^
data_in[28] ^ data_in[30];
// 实际实现使用Xilinx专用ECC算法
// 每个数据宽度有对应的ECC位宽：
// 8位数据 -> 5位ECC
// 16位数据 -> 6位ECC
// 32位数据 -> 7位ECC
// 64位数据 -> 8位ECC
endmodule
2.2.2 ECC解码与纠错
module fifo_ecc_decoding (
input wire [31:0] data_in,
input wire [6:0] ecc_in,
output wire [31:0] data_corrected,
output wire single_error,
output wire double_error
);
// 重新计算ECC
wire [6:0] ecc_calc;
ecc_encoder encoder_inst (.data_in(data_in), .ecc_out(ecc_calc));
// 比较ECC位
wire [6:0] ecc_diff = ecc_in ^ ecc_calc;
// 错误检测
assign single_error = (ecc_diff != 0) && (ecc_diff != 7'h7F); // 单错误模式
assign double_error = (ecc_diff == 7'h7F); // 双错误模式
// 单错误纠正
generate
if (single_error) begin
// 根据ECC差异定位错误位并纠正
// 实际实现使用查找表或专用逻辑
correct_single_error correct_inst (
.data_in(data_in),
.ecc_diff(ecc_diff),
.data_out(data_corrected)
);
end else begin
assign data_corrected = data_in; // 无错误
end
endgenerate
endmodule
2.2.3 ECC信号接口
当启用ECC时，FIFO会增加额外的信号：
fifo_generator_0 fifo_ecc_inst (
.clk(clk),
.srst(reset),
.din(data_in),
.wr_en(wr_en),
.rd_en(rd_en),
.dout(data_out),
.full(full),
.empty(empty),
// ECC相关信号
.sbiterr(sbiterr), // 单比特错误检测
.dbiterr(dbiterr), // 双比特错误检测
.injectsbiterr(1'b0), // 注入单比特错误（测试用）
.injectdbiterr(1'b0) // 注入双比特错误（测试用）
);
2.3 ECC应用场景
高可靠性系统
module high_reliability_system (
input wire clk,
input wire [63:0] critical_data,
input wire data_valid,
output wire [63:0] processed_data,
output wire error_detected
);
// 在航空航天、医疗设备等关键系统中使用ECC FIFO
fifo_generator_0 critical_fifo (
.clk(clk),
.din(critical_data),
.wr_en(data_valid),
.dout(fifo_data_out),
.rd_en(processing_ready),
.sbiterr(single_bit_error),
.dbiterr(double_bit_error)
);
// 错误处理逻辑
always @(posedge clk) begin
if (single_bit_error) begin
// 记录单比特错误（可纠正）
error_count_single <= error_count_single + 1;
end
if (double_bit_error) begin
// 双比特错误，需要系统级处理
system_error <= 1'b1;
// 可能触发系统重置或安全模式
end
end
assign error_detected = single_bit_error | double_bit_error;
endmodule
3 输出寄存器（Output Register）选项
3.1 输出寄存器的作用
输出寄存器在FIFO输出路径上添加一级寄存器，主要影响：
-
时序性能：改善输出路径的时序
-
时钟到输出延迟：增加固定延迟但提高时序余量
-
功耗：减少输出切换活动
3.2 输出寄存器架构对比
无输出寄存器
module fifo_no_output_reg (
input wire clk,
input wire rd_en,
output wire [31:0] dout
);
// 直接来自Block RAM的组合路径
// 时序路径：CLB -> BRAM -> CLB
always @(posedge clk) begin
if (rd_en && !empty) begin
dout <= block_ram[rd_ptr]; // 直接驱动输出
end
end
// 时序特性：
// - 时钟到输出延迟：较小
// - 关键路径：包含BRAM读取延迟
// - 最大频率：受BRAM读取延迟限制
endmodule
有输出寄存器
module fifo_with_output_reg (
input wire clk,
input wire rd_en,
output reg [31:0] dout
);
// 输出寄存器架构
reg [31:0] output_reg;
wire [31:0] ram_data_out;
always @(posedge clk) begin
if (rd_en && !empty) begin
// Block RAM数据先进入输出寄存器
output_reg <= block_ram[rd_ptr];
end
end
// 输出寄存器驱动最终输出
always @(posedge clk) begin
dout <= output_reg;
end
// 时序特性：
// - 时钟到输出延迟：增加1周期
// - 关键路径：分割为BRAM读取和寄存器到输出
// - 最大频率：通常更高
endmodule
3.3 输出寄存器时序分析
3.3.1 时序波形对比

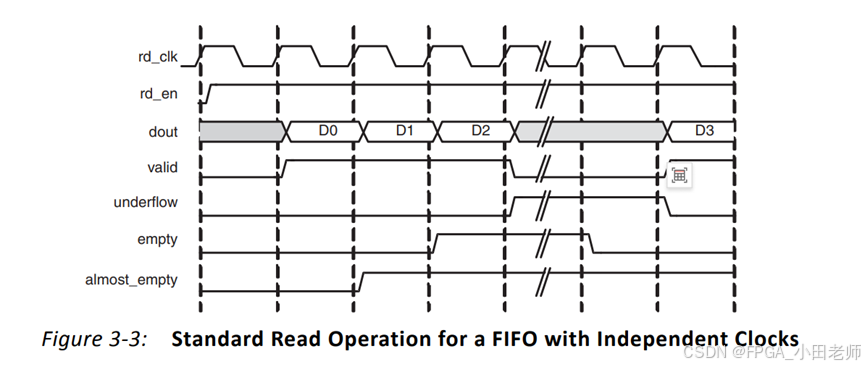

无输出寄存器的时序：
有输出寄存器的时序：延迟一个周期输出
3.3.2 性能影响分析
无输出寄存器：时钟到输出 ≈ 2.5ns, 最大频率 ≈ 300MHz
有输出寄存器：时钟到输出 ≈ 1.2ns, 最大频率 ≈ 400MHz
3.3.3 输出寄存器应用场景
高频设计
module high_frequency_design (
input wire clk_400m, // 400MHz高频时钟
input wire [63:0] high_speed_data,
output wire [63:0] processed_data
);
// 在高频设计中，输出寄存器显著改善时序
fifo_generator_0 high_freq_fifo (
.clk(clk_400m),
.din(high_speed_data),
.wr_en(data_valid),
.dout(fifo_out),
.rd_en(proc_ready)
// 配置：启用输出寄存器
);
// 由于输出寄存器改善了时序，可以更容易达到400MHz
assign processed_data = fifo_out; // 稳定的时序
endmodule
减少功耗
module low_power_design (
input wire clk,
input wire [31:0] sensor_data,
output wire [31:0] filtered_data
);
// 输出寄存器减少输出网络切换活动
fifo_generator_0 low_power_fifo (
.clk(clk),
.din(sensor_data),
.wr_en(sensor_valid),
.dout(fifo_data),
.rd_en(filter_ready)
// 配置：启用输出寄存器以减少动态功耗
);
// 输出寄存器防止组合逻辑毛刺传播
// 减少不必要的信号切换，降低功耗
endmodule
4 电源门控选项（Power Gating Options）
4.1 电源门控概念
电源门控是一种低功耗技术，通过在电路空闲时切断电源来降低静态功耗。在FIFO中，电源门控主要针对Block RAM。
4.2 电源门控工作机制
4.2.1 正常模式 vs 电源门控模式
// 正常操作模式：
// - Block RAM完全供电
// - 可随时进行读写操作
// - 静态功耗较高
// 电源门控模式：
// - 当FIFO空且一段时间无活动时进入
// - Block RAM部分电路断电
// - 静态功耗显著降低
// - 唤醒需要几个时钟周期
// 唤醒过程：
// 1. 检测到读写请求
// 2. 恢复电源（1-3个时钟周期）
// 3. 恢复正常操作
4.2.2 用户控制接口
当使用用户控制模式时，FIFO提供额外的控制信号：
fifo_generator_0 power_gated_fifo (
.clk(clk),
.srst(reset),
.din(data_in),
.wr_en(wr_en),
.rd_en(rd_en),
.dout(data_out),
.full(full),
.empty(empty),
// 电源门控控制信号
.sleep(sleep_req), // 用户睡眠请求
.wakeup(wakeup_req), // 用户唤醒请求
.sleeping(sleeping) // 当前睡眠状态指示
);
4.3 电源门控应用场景
4.3.1 电池供电设备
module battery_powered_system (
input wire clk,
input wire [15:0] sensor_readings,
input wire sampling_active,
output wire [15:0] processed_data
);
reg sleep_request = 0;
// 在电池供电设备中使用电源门控FIFO
fifo_generator_0 power_aware_fifo (
.clk(clk),
.din(sensor_readings),
.wr_en(sampling_active),
.dout(fifo_data),
.rd_en(processing_en),
.sleep(sleep_request),
.sleeping(fifo_sleeping)
);
// 电源管理逻辑
always @(posedge clk) begin
if (idle_counter > 1000) begin
// 长时间空闲，请求睡眠
sleep_request <= 1'b1;
end else if (sampling_active || processing_en) begin
// 有活动，取消睡眠请求
sleep_request <= 1'b0;
idle_counter <= 0;
end else begin
idle_counter <= idle_counter + 1;
end
end
endmodule
4.3.2 动态功耗管理
module dynamic_power_management (
input wire clk,
input wire system_active,
input wire [31:0] data_stream,
output wire [31:0] output_stream
);
// 系统级功耗管理
always @(posedge clk) begin
case (power_mode)
HIGH_PERF: begin
// 高性能模式，禁用电源门控
fifo_sleep_req <= 1'b0;
clock_frequency <= 400; // MHz
end
BALANCED: begin
// 平衡模式，适度电源门控
fifo_sleep_req <= (idle_cycles > 100);
clock_frequency <= 200; // MHz
end
LOW_POWER: begin
// 低功耗模式，积极电源门控
fifo_sleep_req <= (idle_cycles > 10);
clock_frequency <= 50; // MHz
end
endcase
end
endmodule
4.4 电源门控性能影响
唤醒延迟分析
// 电源门控的唤醒延迟：
// 典型值：2-5个时钟周期
// 时序示例：
// 周期0: 检测到读写请求
// 周期1: 开始唤醒过程
// 周期2: Block RAM电源恢复
// 周期3: 恢复正常操作
// 周期4: 完成第一次读写
// 对系统的影响：
// - 增加首次访问的延迟
// - 需要设计适当的流控机制
// - 在实时性要求高的系统中需要谨慎使用
5 总结与最佳实践
5.1 ECC使用指南
-
适用场景：高可靠性系统、辐射环境、关键数据处理
-
资源开销：额外的存储位和逻辑资源
-
性能影响：轻微的时序和延迟增加
-
推荐配置：在可靠性要求高的系统中启用完整ECC
5.2 输出寄存器选择策略
-
启用时机：高频设计、时序紧张、需要降低功耗
-
性能收益：改善最大频率，减少输出路径延迟
-
代价：增加1个时钟周期的读取延迟
-
推荐：在频率>200MHz的设计中通常建议启用
5.3 电源门控应用建议
-
适用场景：电池供电设备、低功耗应用、间歇性数据流
-
节能效果：显著降低静态功耗
-
性能影响：增加唤醒延迟，需要适当的流控
-
配置建议：根据系统活动模式选择自动或用户控制
5.4 综合配置建议
| 应用场景 | ECC | 输出寄存器 | 电源门控 | 理由 |
|---|---|---|---|---|
| 高性能计算 | 可选 | 启用 | 禁用 | 优先性能，功耗次要 |
| 电池设备 | 禁用 | 启用 | 启用 | 功耗优先，适当性能 |
| 高可靠性 | 启用 | 启用 | 禁用 | 可靠性第一，功耗次要 |
| 成本敏感 | 禁用 | 禁用 | 禁用 | 最小化资源使用 |
通过合理配置这些高级特性，您可以根据具体应用需求优化FIFO的可靠性、性能和功耗，实现最佳的系统级设计。
