AXI Direct Memory Access IP核（3）：AXI DMA --SG模式仿真例程（xilinx example）

1  配置界面说明

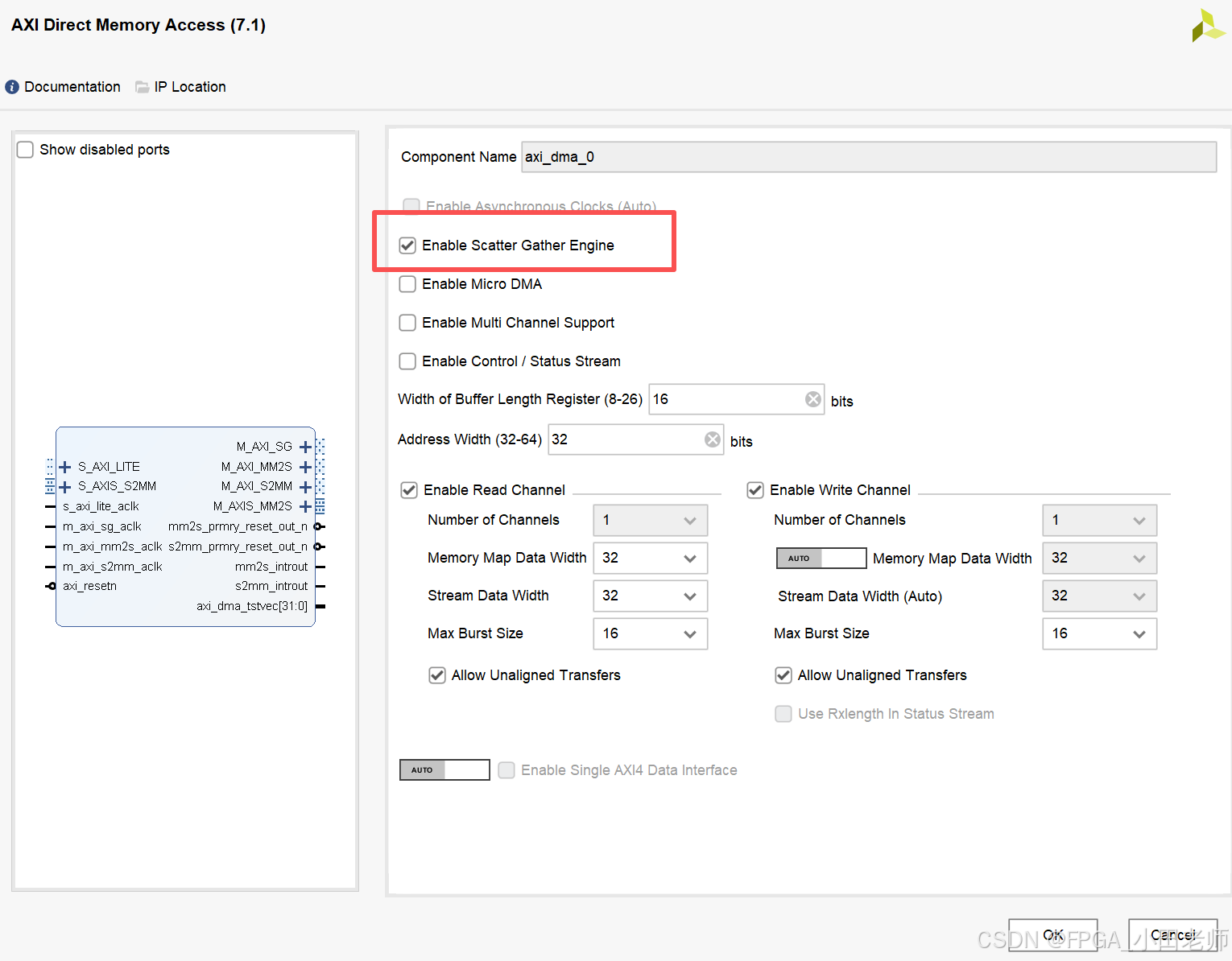

我们打开AXI Direct Memory Access 7.1的配置界面：

• 使能SG模式
• Width of Buffer length ：即buffer length对应的位宽，设置16bit，即buffer length最大设置65536，buffer length对应的单位为Byte。
• Read Channel：M_AXI_MM2S读数据  通过 M_AXIS_MM2S发出
• Write Channel：S_AXIS_S2MM写入数据 通过 M_AXI_S2MM写给内存

所以可以理解为：Read channel对应MM2S  Write channel 对应S2MM。

2  仿真架构说明

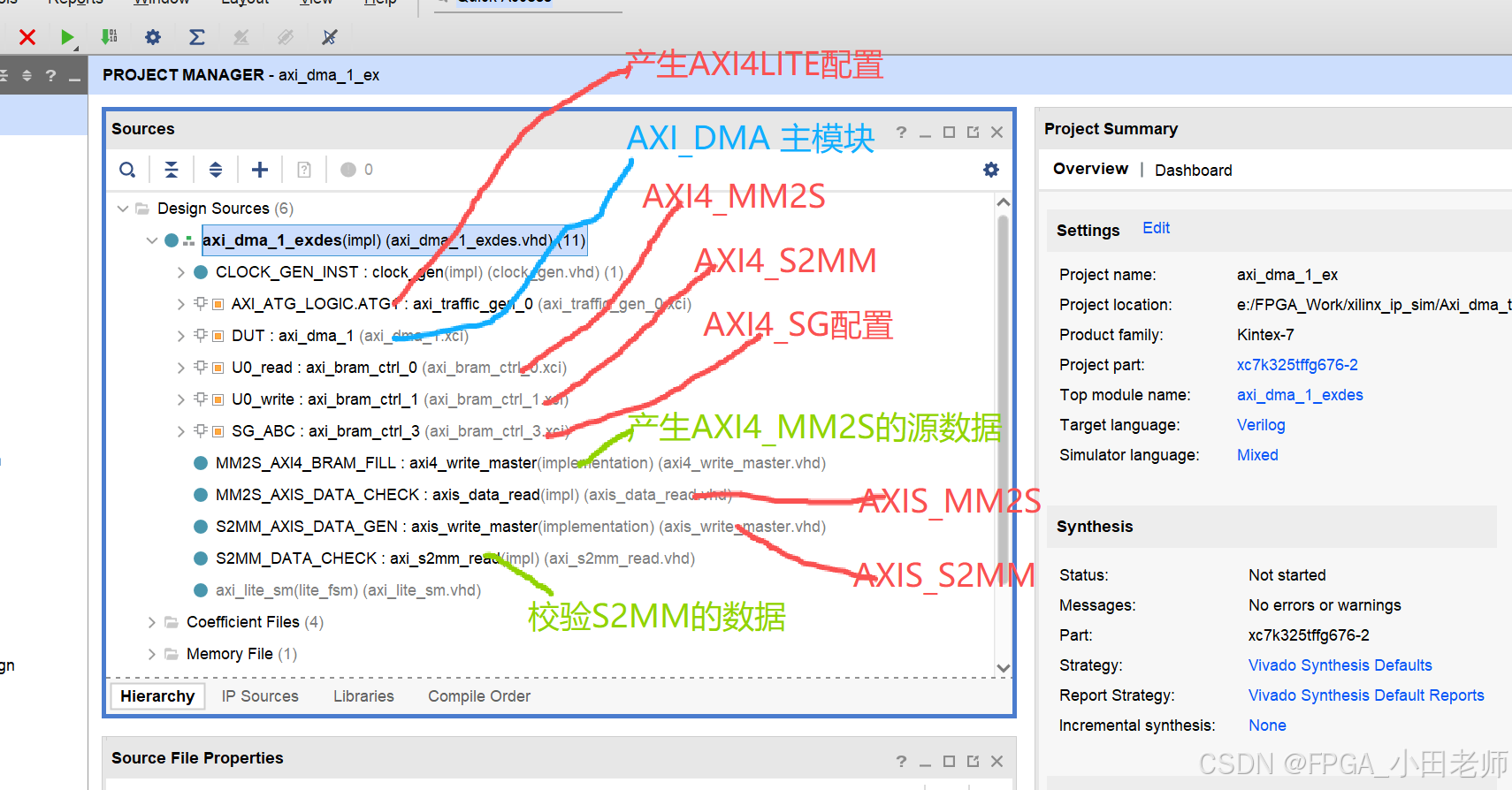

打开example仿真工程，可以看到架构如下

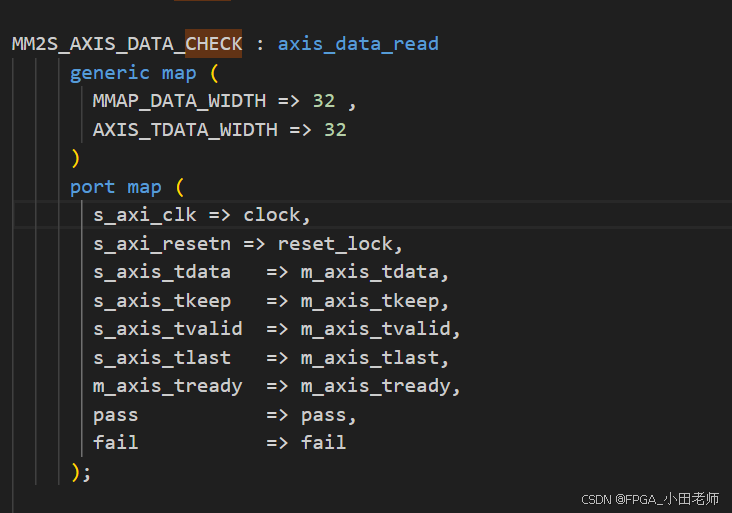

其中CHECK模块会核对读写数据的一致性，输出pass 和 fail

3  仿真说明

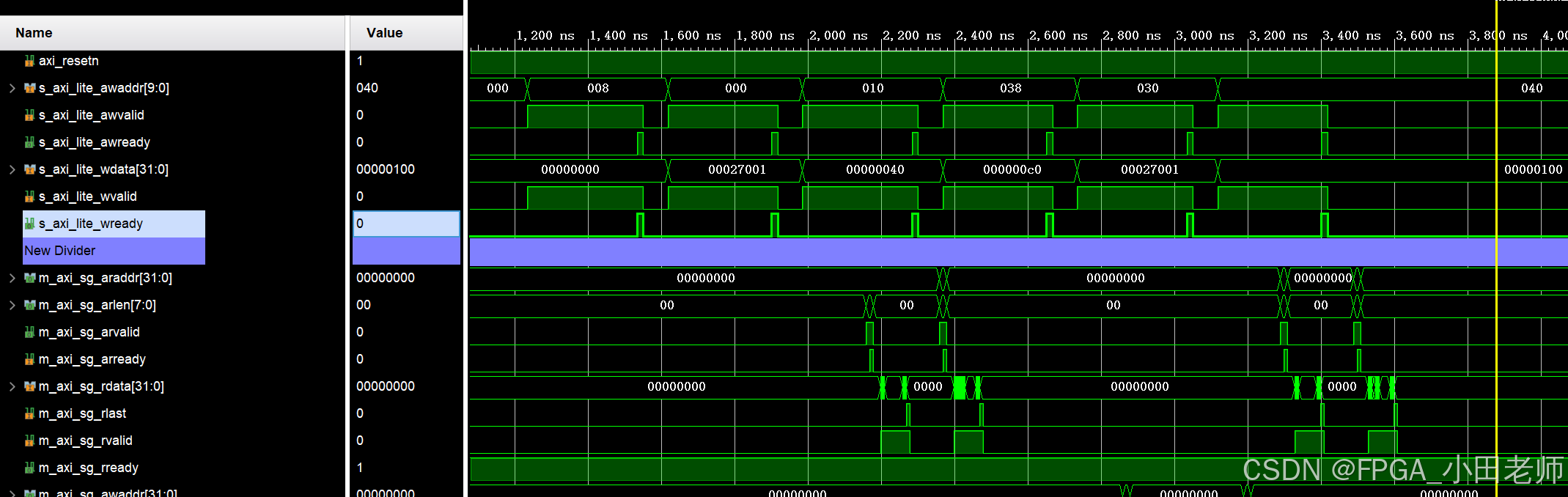

3.1 配置和寄存器详解

地址0x008  写 0x0000_0000

地址0x000  写 0x0002_7001

地址0x010  写0x0000_0040

地址0x038  写 0x0000_00C0

地址0x030  写 0x0002_7001

地址0x040  写0x0000_0100

其中 0x000 0x008 0x010  对应MM2S的SG模式

        0x030 0x038 0x040   对应S2MM的SG模式

我们只对MM2S的寄存器进行说明，S2MM与MM2S是一样的，只是寄存器地址不同

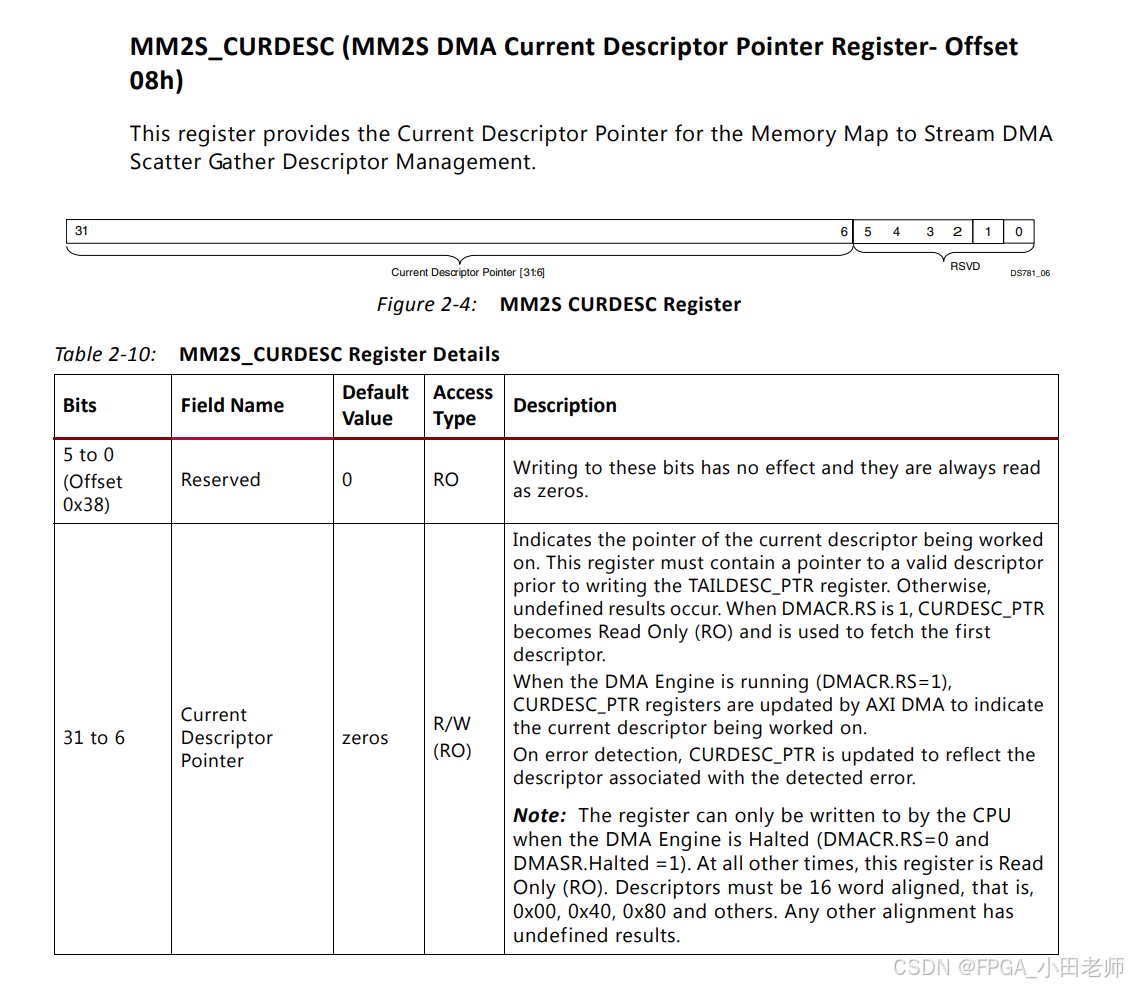

地址0x008  写 0x0000_0000，即SG模式的描述符的开始地址。

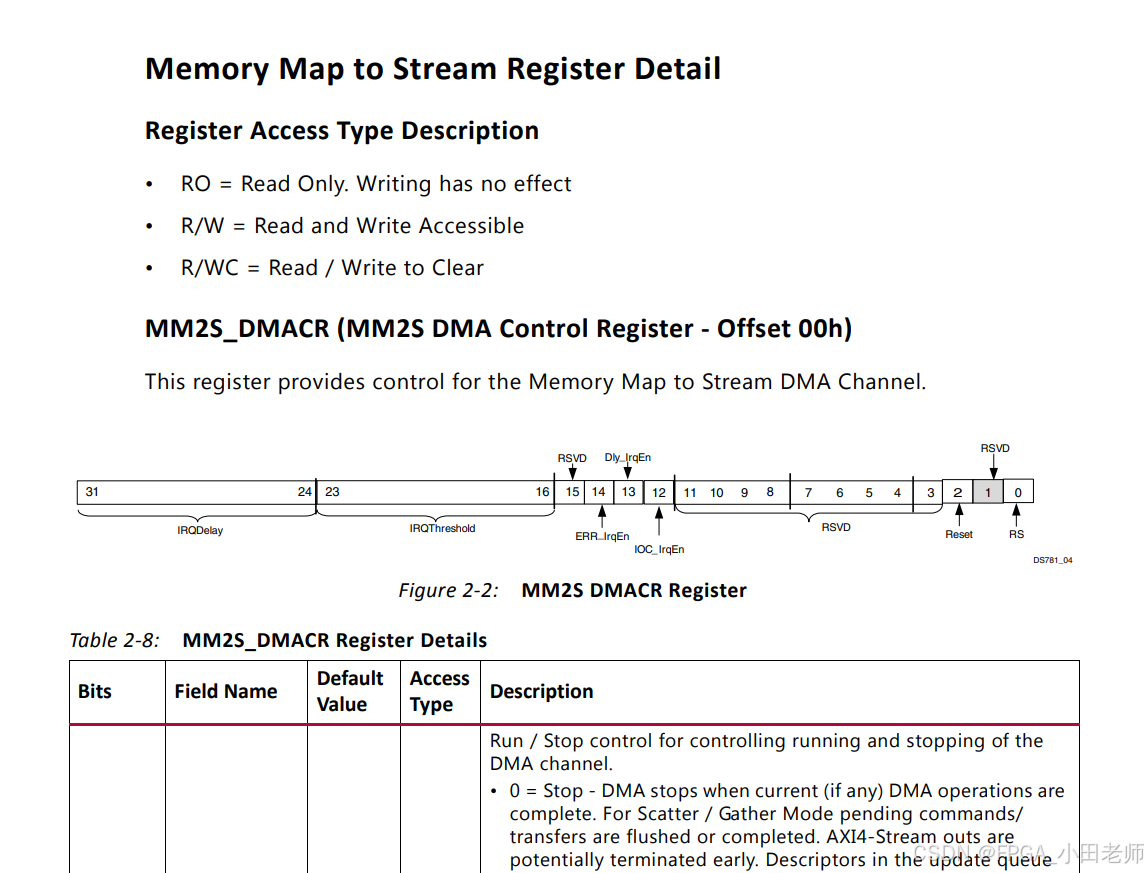

地址0x000  写 0x0002_7001，DMA控制器的配置。

bit[0]--DMA Run

bit[14：12]---使能响应的中断

bit[23：16]=2，即收到两个中断之后，才拉起外部的intr。

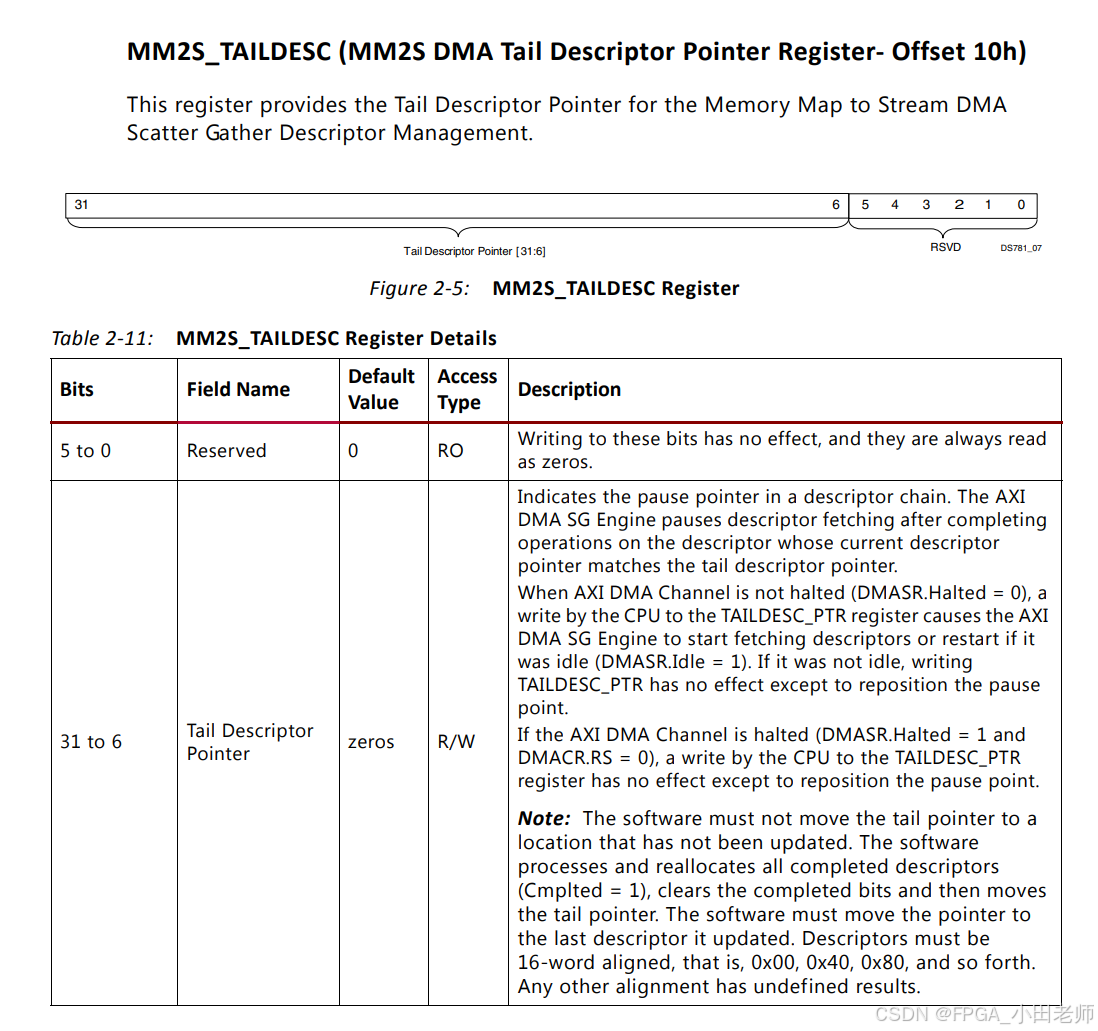

地址0x010  写 0x0000_0040，尾描述符指针。

3.2  SG链表配置详解

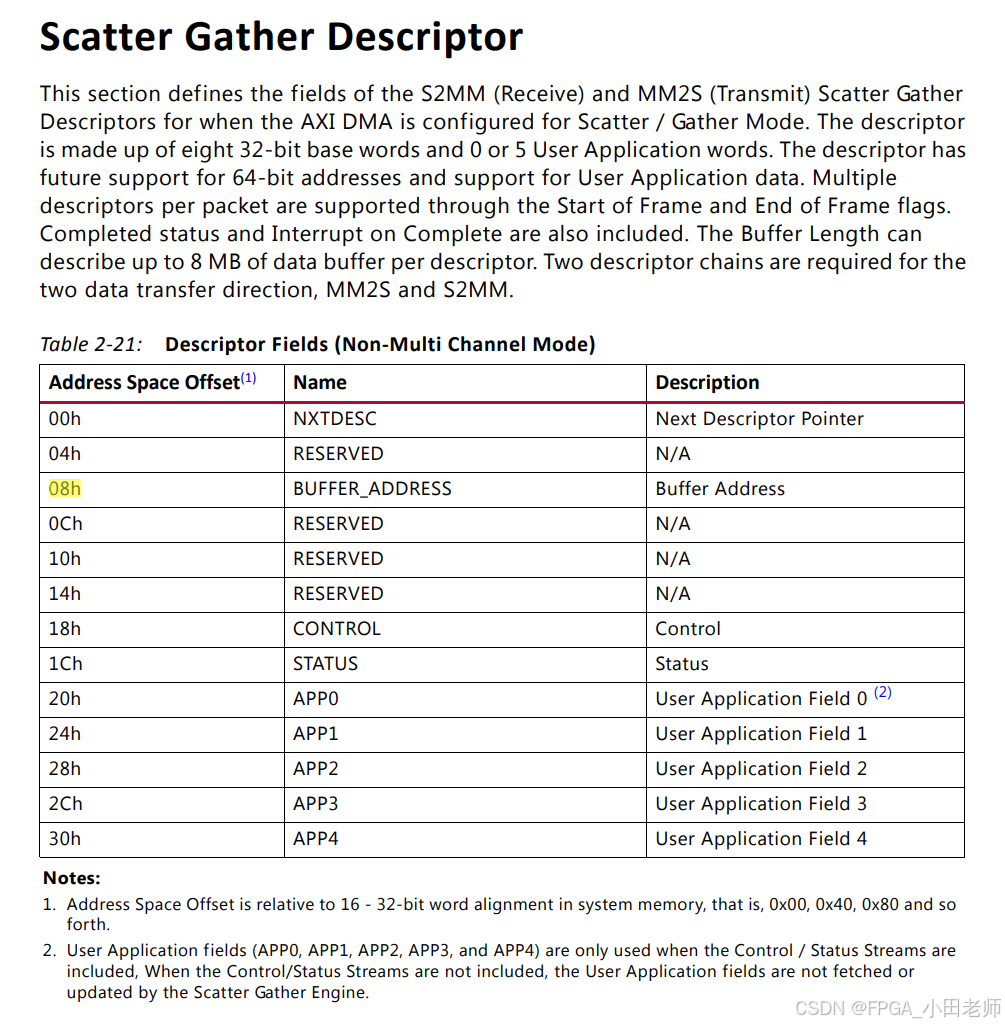

      当我们配置完，描述符的首指针 并使能DMA之后，SG通道就从指针对应的地址，取链表信息，链表信息包含了如下配置。

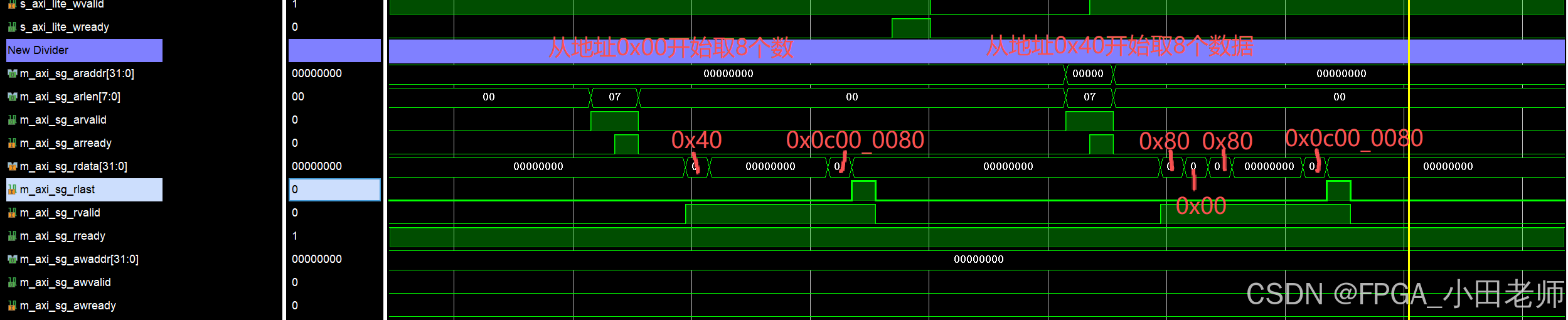

我们看一下例程中读出的信息：

这是0x000地址配置完之后，SG通道读取的信息

从第一个链表地址0x0000_0000读出：

数据1-0x00：0x40---即下一个链表的地址

数据2-0x04：0x00

数据3-0x08：0x00---即MM2S取数据的基地址是0x0000_0000

数据4-0x0c：0x00

数据5-0x10：0x00

数据6-0x14：0x00

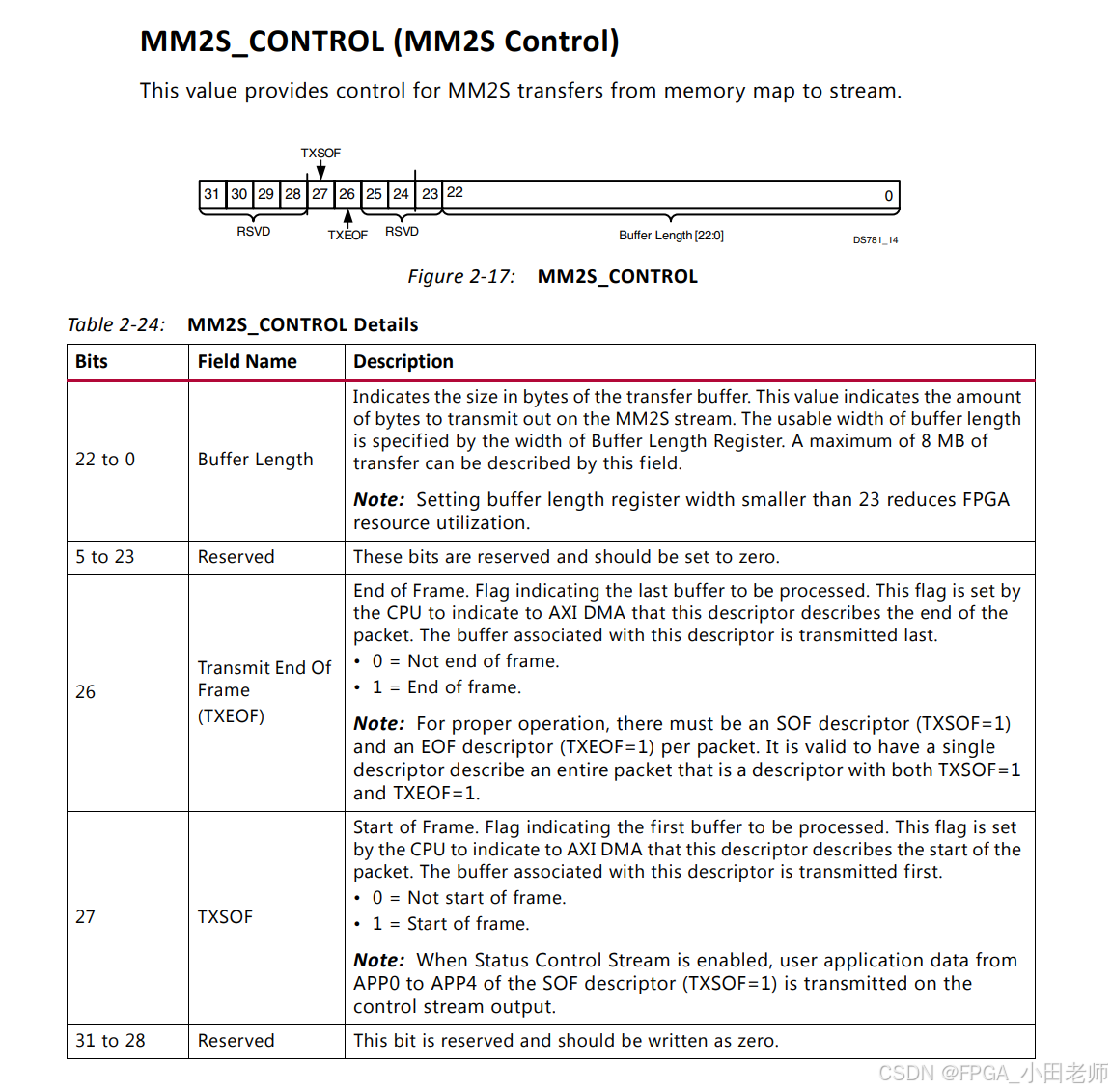

数据7-0x18：0x0c00_0080--MM2S这个链表的传输配置项，如下

bit[22:0]对应80，即buffer length=0x80=128byte，本次搬移128byte数据量

bit[27:26]=2'b11，指示这个起始帧，也是结束帧，即单帧有效

那根据第一个链表的指示，第二个链表就从0x0000_0040基址开始取链表信息

数据1-0x00：0x80---即下一个链表的地址

数据2-0x04：0x00

数据3-0x08：0x80---即MM2S取数据的基地址是0x0000_0080

数据4-0x0c：0x00

数据5-0x10：0x00

数据6-0x14：0x00

数据7-0x18：0x0c00_0080--MM2S这个链表的传输配置项，如下

bit[22:0]对应80，即buffer length=0x80=128byte，本次搬移128byte数据量

bit[27:26]=2'b11，指示这个起始帧，也是结束帧，即单帧有效

根据这样的配置，就可以实现提前在内存中写好CMD信息，然后在AXI4LITE配置接口给出描述符的起始和结尾，就可以发起多次DMA传输了，与Direct Register模式相比可以大大提高传输的效率。

3.3  MM2S工作流程

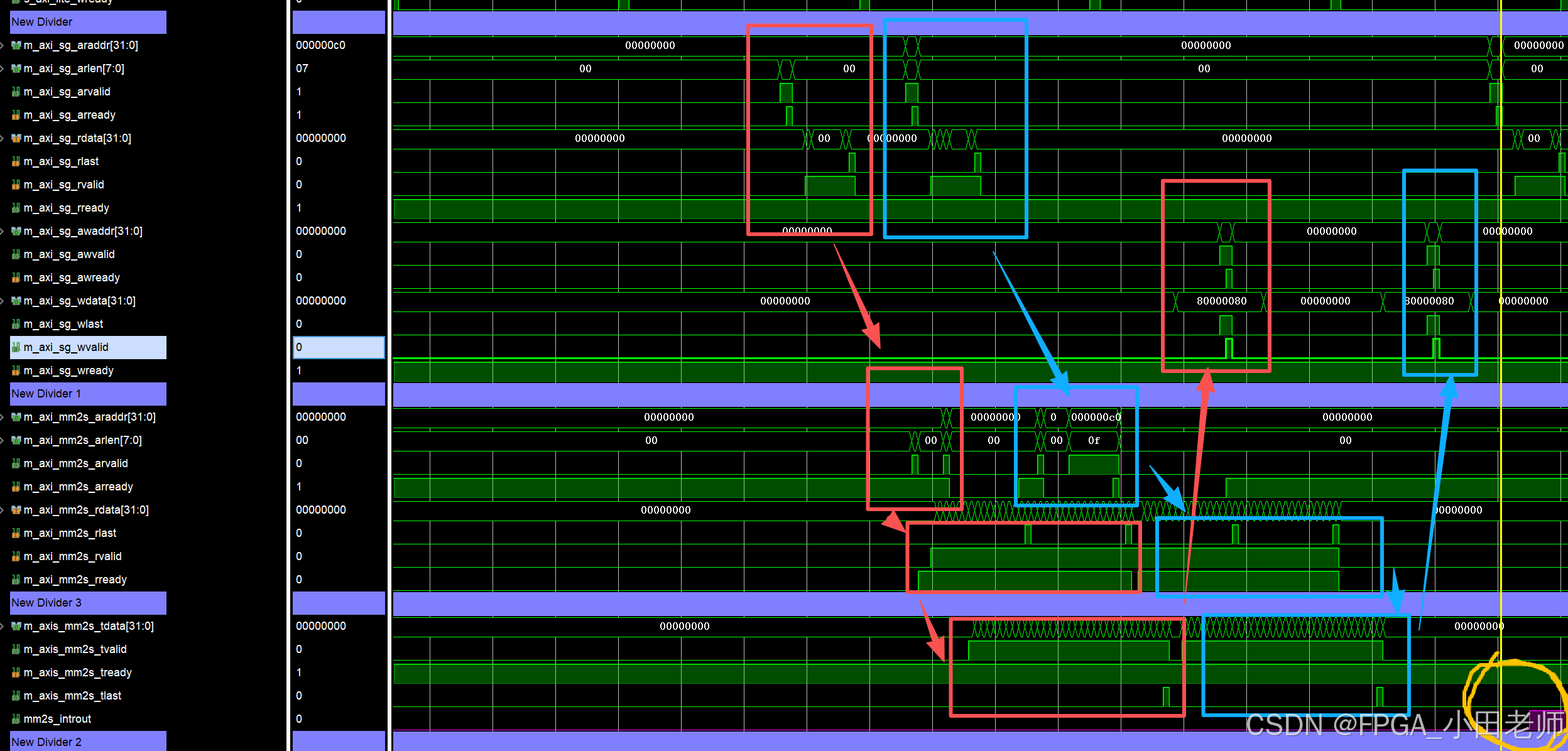

         从仿真可以看出，当0x000配置完成之后，AXI4_SG从0x0000_0000的基地址开始取SG的配置信息。

       当第一个链表配置信息读取成功之后，AXI4_MM2S从0x0000_0000的基地址开始取数据，并将数据转为AXIS_MM2S输出，最后一个数据的时候拉起Tlast，数据量为128个byte，

     当第二个链表配置信息读取成功之后，AXI_MM2S就从0x80的基地址取数据，转为AXIS_MM2S输出，最后一个数据拉起Tlast

        每完成一次传输，实际都会产生一次中断，但是我们前面的配置是2次IRQ中断才拉起一次外部中断，所以可以看到MM2S_intr是在两次传输都完成之后才拉起的。

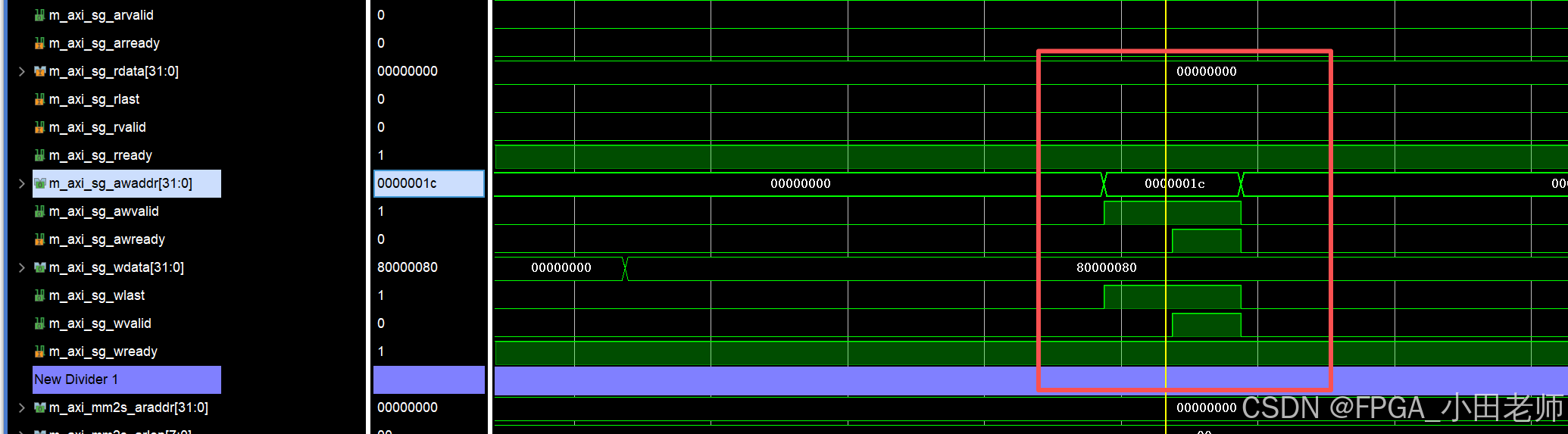

        从时序可以看出，每次传输完成之后SG都会发起一笔写请求，写的地址为0x1c，写的数据为0x8000_0080，什么意思呢？

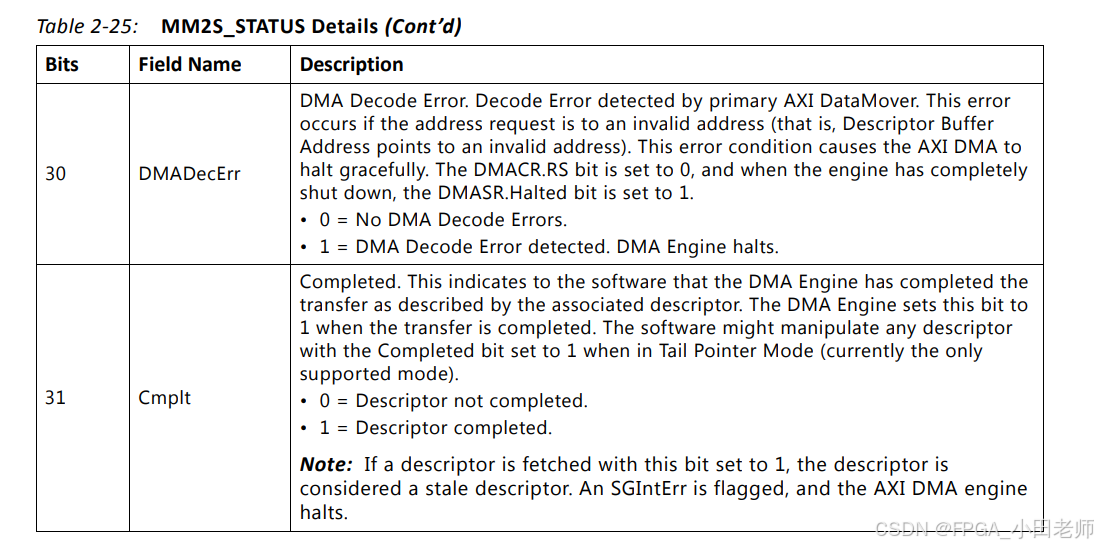

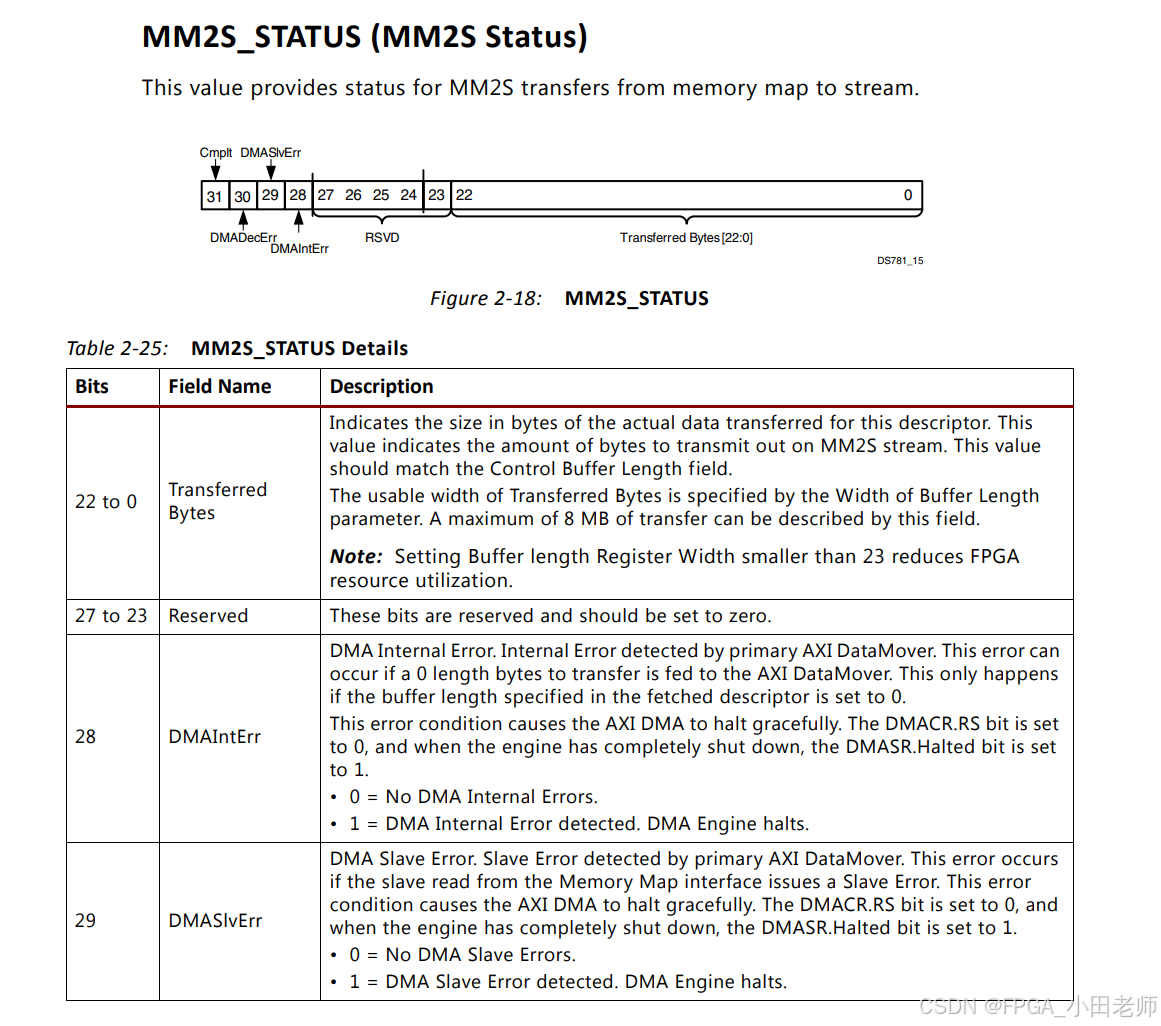

从Table 2-21可以看出，0x1C对应 STATUS，寄存器如下：

bit[22:0]=0x80，即本次实际传输了128byte的数据（与配置要求的传输数据量一致）

bit[31]为1，即本次传输成功。

在AXI_DMA传输故障的时候，这个寄存器显得尤为重要。

3.3 S2MM工作流程

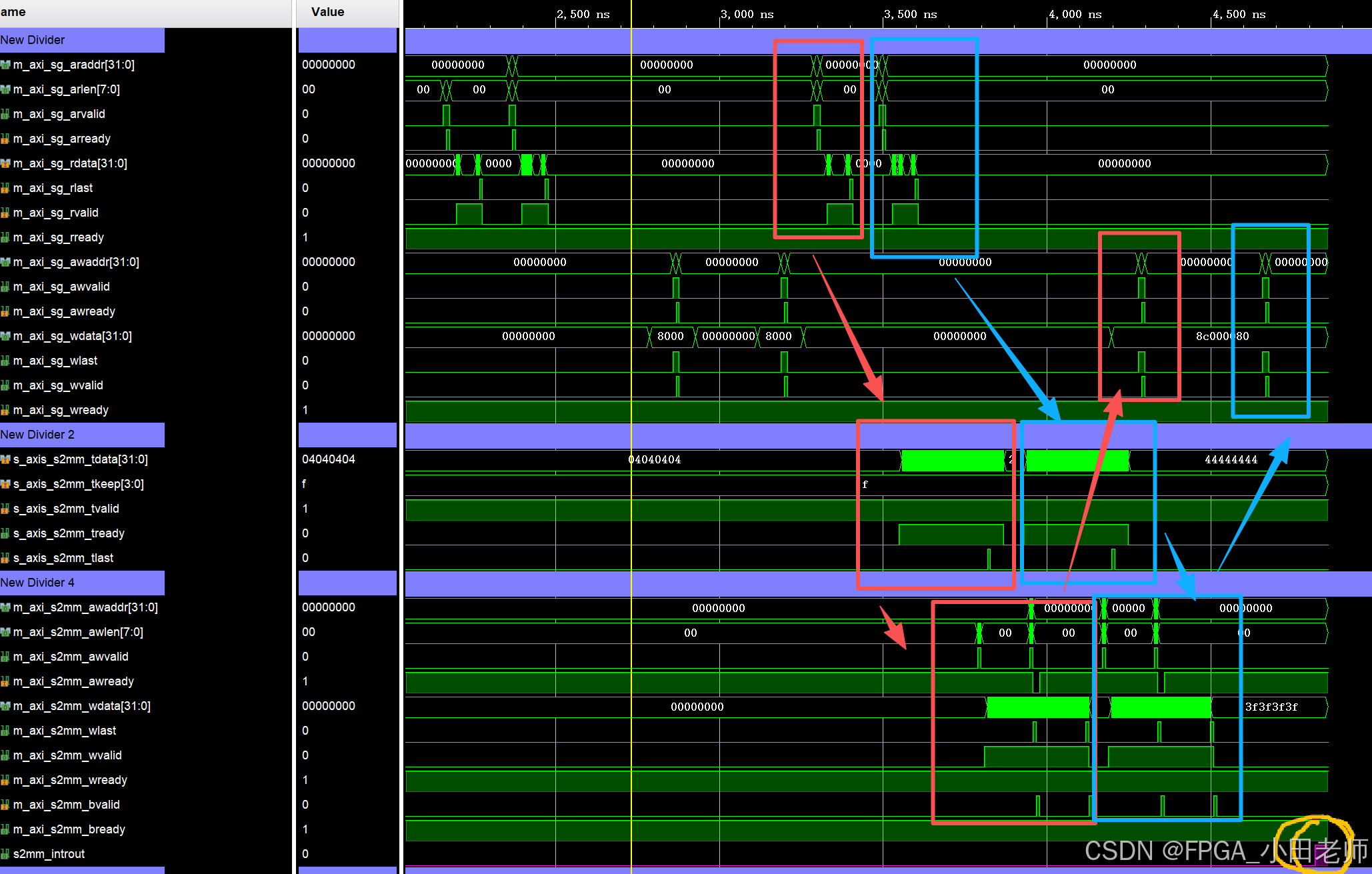

         从仿真可以看出，当0x030配置完成之后，AXI4_SG从0x0000_00C0的基地址开始取SG的配置信息。

       当第一个链表配置信息读取成功之后，AXIS_S2MM接收stream流数据，转为AXI4_S2MM，写数据的基址为0x0000_0000，数据量为128个byte。

     当第二个链表配置信息读取成功之后，AXIS_S2MM接收stream流数据，转为AXI4_S2MM，写数据的基址为0x0000_0080

        每完成一次传输，实际都会产生一次中断，但是我们前面的配置是2次IRQ中断才拉起一次外部中断，所以可以看到S2MM_intr是在两次传输都完成之后才拉起的。

4  注意事项

      MM2S是边从内存取数据，边通过AXIS端发出，数据足够buffer length的时候，拉高tlast信号
S2MM既认数据量又认Tlast，也就是当数据量不足128byte，但是Tlast提前到来了，它也会执行数据搬移。
