基于MATLA汽车制动防抱死模型ABS模型。
汽车制动防抱死模型ABS模型。

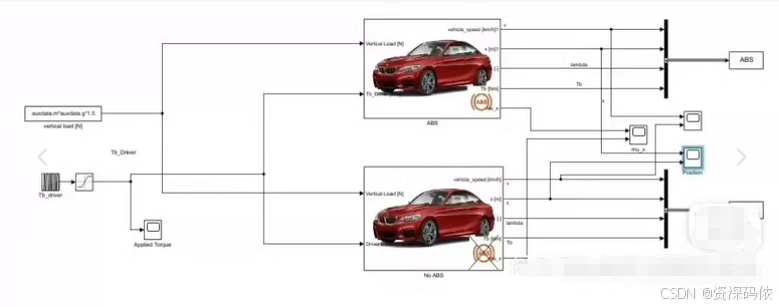

基于MATLAB/Simulink搭建电动汽车直线abs模型，相关模型文件可为初学者提供便利，有详细的建模过程，有Word说明文件
在这里插入图片描述

文章目录

以下是一个基于 MATLAB 的汽车制动防抱死系统（ABS）建模与仿真实现。ABS 系统通过调节制动力来防止车轮在紧急制动时完全抱死，从而保持车辆的操控性和稳定性。

1. 系统概述

功能

模拟汽车制动防抱死系统（ABS）的工作原理。
实现 ABS 控制算法，动态调整制动力以防止车轮抱死。
仿真车轮滑移率和车辆速度的变化。

关键技术

ABS 动力学模型：基于车辆运动学和轮胎-路面摩擦特性。
滑移率控制：通过 PID 或逻辑控制实现滑移率的调节。
轮胎力模型：使用 Burckhardt 轮胎模型描述轮胎的摩擦力特性。

2. MATLAB 代码实现

主程序文件 (`abs_simulation.m`)

clc; clear; close all;

% 初始化参数
dt = 0.01; % 时间步长
T = 5; % 仿真时间
t = 0:dt:T; % 时间向量

% 车辆参数
m = 1500; % 车辆质量 (kg)
Iw = 1.5; % 车轮转动惯量 (kg·m^2)
r = 0.3; % 车轮半径 (m)
g = 9.81; % 重力加速度 (m/s^2)
mu_max = 0.8; % 最大摩擦系数
lambda_opt = 0.2; % 最优滑移率

% 初始状态 [v, w] (车速, 车轮角速度)
state = [30; 30 / r]; % 初始车速 30 m/s

% 存储数据
states = zeros(2, length(t)); % [v, w]
slipRates = zeros(1, length(t));
brakeForces = zeros(1, length(t));

% 仿真循环
for i = 1:length(t)
    % 当前状态
    v = state(1); % 车速
    w = state(2); % 车轮角速度

    % 计算滑移率
    lambda = max(0, (v - w * r) / v);

    % 计算轮胎摩擦力
    Fx = tireForce(lambda, mu_max);

    % ABS 控制器
    brakeForce = absController(v, w, lambda, lambda_opt);

    % 更新状态
    state = vehicleDynamics(state, Fx, brakeForce, dt, m, Iw, r);

    % 存储数据
    states(:, i) = state;
    slipRates(i) = lambda;
    brakeForces(i) = brakeForce;
end

% 绘图
figure;
subplot(3, 1, 1);
plot(t, states(1, :), 'b-', 'LineWidth', 1.5);
xlabel('时间 (s)');
ylabel('车速 (m/s)');
title('车速变化');

subplot(3, 1, 2);
plot(t, slipRates, 'r-', 'LineWidth', 1.5);
xlabel('时间 (s)');
ylabel('滑移率');
title('滑移率变化');
ylim([0, 1]);

subplot(3, 1, 3);
plot(t, brakeForces, 'g-', 'LineWidth', 1.5);
xlabel('时间 (s)');
ylabel('制动力 (N)');
title('制动力变化');

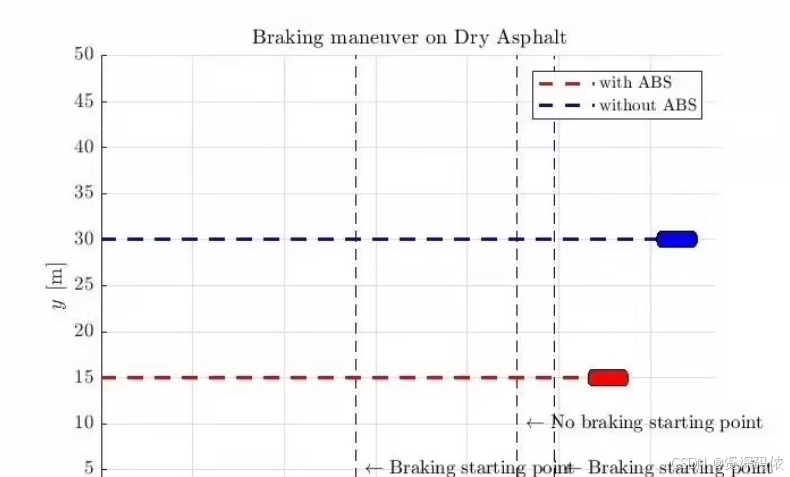

— 在这里插入图片描述

车辆动力学模型 (`vehicleDynamics.m`)

function state = vehicleDynamics(state, Fx, brakeForce, dt, m, Iw, r)
    % 状态变量
    v = state(1); % 车速
    w = state(2); % 车轮角速度

    % 动力学方程
    dv = (-Fx / m); % 车速变化
    dw = (Fx * r - brakeForce) / Iw; % 车轮角速度变化

    % 更新状态
    v = v + dv * dt;
    w = w + dw * dt;

    % 防止负值
    v = max(v, 0);
    w = max(w, 0);

    state = [v; w];
end

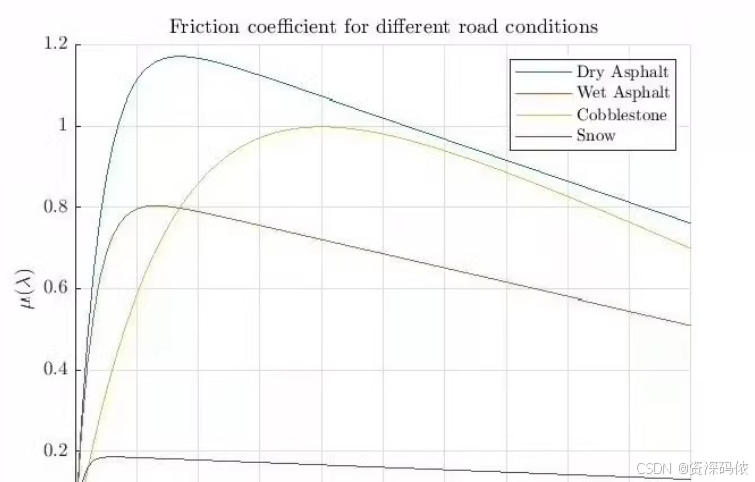

轮胎摩擦力模型 (`tireForce.m`)

function Fx = tireForce(lambda, mu_max)
    % Burckhardt 轮胎模型
    C1 = 1.2; % 参数
    C2 = 23; % 参数
    C3 = 0.6; % 参数

    mu = mu_max * (1 - exp(-C1 * lambda)) - C2 * lambda * exp(-C3 * lambda);
    Fx = mu * 9.81 * 1500; % 假设车辆重量为 1500 kg
end

— 在这里插入图片描述

ABS 控制器 (`absController.m`)

function brakeForce = absController(v, w, lambda, lambda_opt)
    % PID 参数
    Kp = 1e4; % 比例增益
    Ki = 1e3; % 积分增益
    Kd = 1e2; % 微分增益

    % 滑移率误差
    error = lambda - lambda_opt;

    % PID 控制
    static errorSum = 0; % 积分项
    static lastError = 0; % 上一次误差
    errorSum = errorSum + error;
    dError = error - lastError;
    lastError = error;

    brakeForce = Kp * error + Ki * errorSum + Kd * dError;

    % 限制制动力范围
    brakeForce = max(0, min(brakeForce, 1e4));
end
