基于Matlab信号与系统仿真平台时域频域复频域分析GUI设计

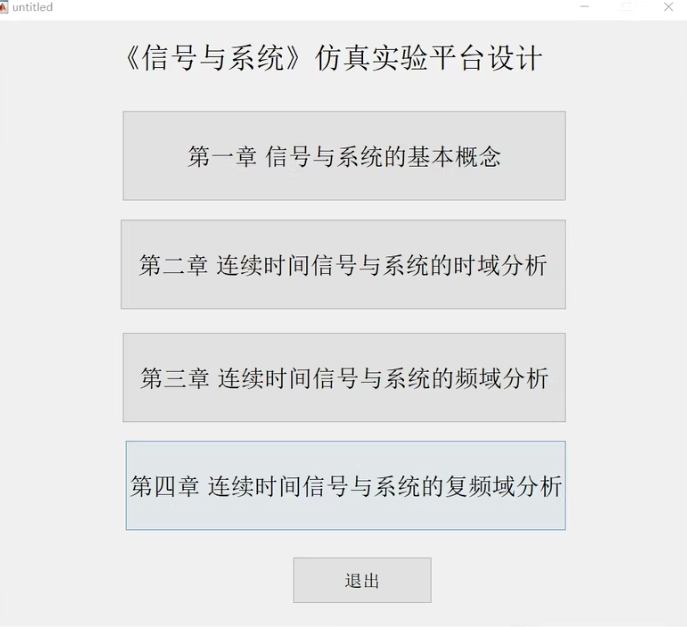

基于Matlab的信号与系统仿真平台GUI设计是一款全面的信号处理和分析工具，旨在帮助用户通过直观的图形用户界面（GUI）理解和学习信号与系统的基本概念与理论。该平台集成了多种信号生成、时域分析、频域分析以及复频域分析功能，能够生成多种典型信号波形，并支持傅里叶变换、拉普拉斯变换等信号处理操作。此系统适用于信号处理、电子工程及相关专业的学生和研究人员，是一款不可多得的仿真学习平台。
主要功能：

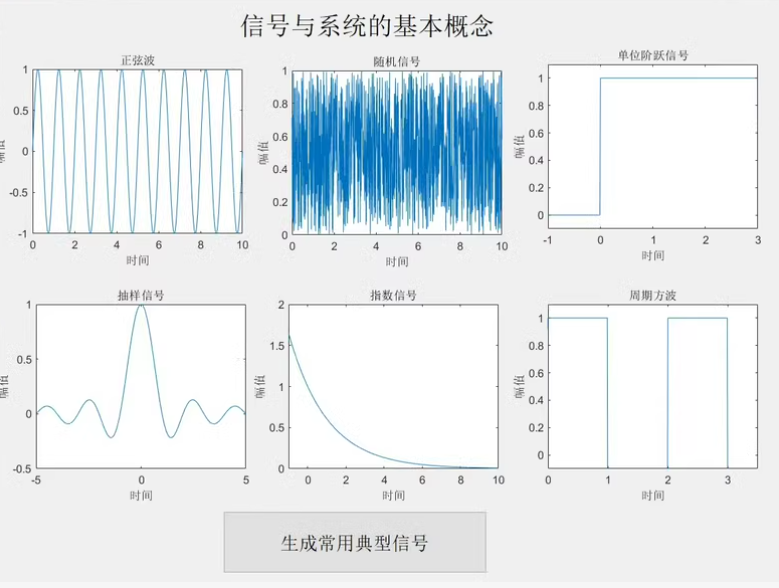

1.信号与系统基本概念模块：
该模块包含基本信号生成功能，可以生成各种典型信号波形，如单位冲激信号、阶跃信号、正弦信号等。用户可以通过调整参数来观察信号的特性。
2.时域分析模块：
支持对信号进行卷积操作，通过卷积运算查看两个信号叠加后的输出波形，并实时显示卷积过程。查看不同情况下的卷积结果，理解线性系统在时域下的响应特性。此模块还支持对信号进行加法、减法、移位等运算，并实时展示运算结果的波形变化，帮助用户理解信号之间的基本操作。
3.频域分析模块：
该模块集成了傅里叶变换功能，可以对信号进行傅里叶变换并生成对应的频谱图。用户能够观察不同频率成分在信号中的分布和特征，进一步理解频域特性及其在信号处理中的应用。

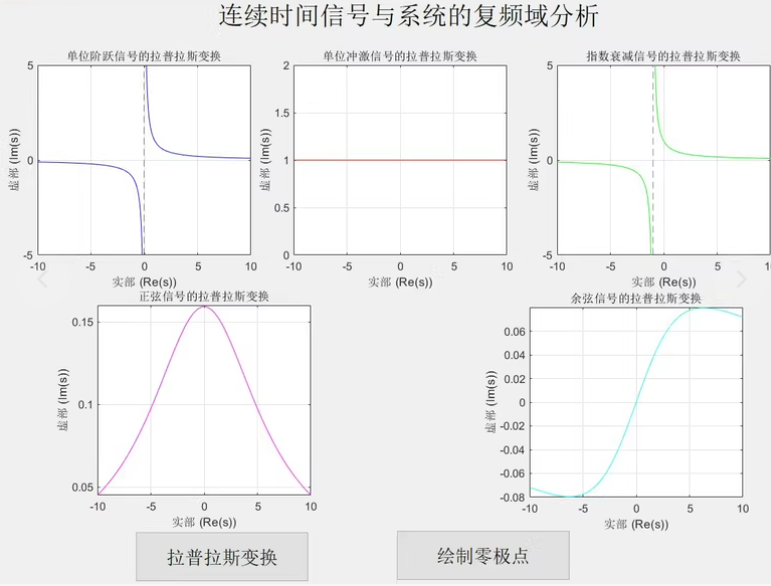

4.复频域分析模块：
该模块包含拉普拉斯变换功能，用户可以对基本信号进行拉普拉斯变换，生成信号的拉普拉斯域表达，并展示零极点图。
通过查看拉普拉斯变换后的零极点分布图，用户可以理解系统稳定性及其在复频域下的行为。
主要算法及其作用：
傅里叶变换：傅里叶变换用于将信号从时域转换到频域，展示信号的频谱特性。通过观察频谱图，用户可以了解信号中各频率成分的幅度分布。该算法对于分析周期信号、非周期信号及系统频率响应非常重要。
拉普拉斯变换：
拉普拉斯变换是将信号从时域转换到复频域的一种方法。系统通过此变换来分析线性时不变系统（LTI系统）的稳定性及其响应特性。零极点图进一步展示系统极点和零点的分布情况，帮助用户判断系统的稳定性和动态性能。
卷积运算：
在时域分析模块中，卷积算法用于计算两个信号的卷积结果，展示信号通过系统后的输出。卷积运算是理解LTI系统响应的核心，它揭示了输入信号和系统冲激响应之间的关系。
信号运算（加法、减法、移位）：
这些基本运算功能允许用户对多个信号进行组合，观察不同信号相互作用后的结果。这些操作不仅有助于理解信号的叠加和干涉现象，还能帮助分析复杂信号的组成。
零极点分析：
零极点分析结合拉普拉斯变换，可以展示系统在复频域下的特性。通过观察零极点的分布，用户可以判断系统是否具有稳定性以及如何调整系统参数以达到理想响应。

本系统通过集成多种信号分析工具，提供了一种直观且功能强大的学习平台，适用于信号与系统的入门与深入学习。通过实时的信号生成和变换分析，用户可以清楚地理解信号在时域、频域和复频域下的表现，是教学和研究中不可或缺的工具。

在这里插入图片描述

文章目录

以下是一个基于MATLAB的信号与系统仿真平台的GUI设计示例，支持时域、频域和复频域分析。该GUI可以加载信号、绘制波形图、进行傅里叶变换（频域分析）以及拉普拉斯变换（复频域分析）。代码实现分为以下几个部分：

实现思路

信号加载：用户可以选择输入信号（如正弦波、方波、自定义信号等）。
时域分析：显示信号的时域波形。
频域分析：通过快速傅里叶变换（FFT）计算信号的频谱并显示。
复频域分析：使用拉普拉斯变换对信号进行复频域分析。
结果显示：在GUI界面上分别显示时域、频域和复频域的结果。

MATLAB代码

1. 创建GUI界面

使用MATLAB的GUIDE工具创建一个基本的GUI界面：

添加按钮用于选择信号类型。
添加三个轴分别显示时域、频域和复频域结果。
添加文本框用于显示分析结果。

function signal_analysis_GUI
    % 创建主窗口
    fig = figure('Name', '信号与系统仿真平台', 'NumberTitle', 'off', ...
        'Position', [100, 100, 800, 600], 'MenuBar', 'none', 'Resize', 'off');

    % 添加标题
    uicontrol('Style', 'text', 'String', '信号与系统仿真平台', ...
        'Position', [300, 550, 200, 30], 'FontSize', 14, 'HorizontalAlignment', 'center');

    % 添加时域显示区域
    axes_time = axes('Parent', fig, 'Position', [50, 350, 300, 150]);
    title(axes_time, '时域波形');
    xlabel(axes_time, '时间 (s)');
    ylabel(axes_time, '幅值');

    % 添加频域显示区域
    axes_freq = axes('Parent', fig, 'Position', [400, 350, 300, 150]);
    title(axes_freq, '频域频谱');
    xlabel(axes_freq, '频率 (Hz)');
    ylabel(axes_freq, '幅值');

    % 添加复频域显示区域
    axes_laplace = axes('Parent', fig, 'Position', [50, 100, 300, 150]);
    title(axes_laplace, '复频域分析');
    xlabel(axes_laplace, '实部');
    ylabel(axes_laplace, '虚部');

    % 添加信号选择下拉菜单
    uicontrol('Style', 'popupmenu', 'String', {'正弦波', '方波', '自定义信号'}, ...
        'Position', [400, 150, 150, 30], 'Callback', @select_signal);

    % 添加“分析”按钮
    uicontrol('Style', 'pushbutton', 'String', '分析信号', ...
        'Position', [400, 100, 100, 30], 'Callback', @analyze_signal);

    % 初始化信号变量
    signal_type = '正弦波'; % 默认信号类型

    % 回调函数：选择信号类型
    function select_signal(~, ~)
        signal_type = get(gcbo, 'String'); % 获取选中的信号类型
    end

    % 回调函数：分析信号
    function analyze_signal(~, ~)
        % 根据信号类型生成信号
        t = linspace(0, 1, 1000); % 时间向量
        if strcmp(signal_type, '正弦波')
            y = sin(2 * pi * 5 * t); % 5 Hz 正弦波
        elseif strcmp(signal_type, '方波')
            y = square(2 * pi * 5 * t); % 5 Hz 方波
        else
            y = randn(size(t)); % 自定义信号（随机噪声）
        end

        % 时域分析
        plot(axes_time, t, y);
        title(axes_time, '时域波形');
        xlabel(axes_time, '时间 (s)');
        ylabel(axes_time, '幅值');

        % 频域分析
        N = length(y);
        Y = fft(y); % 快速傅里叶变换
        f = (0:N-1) * (1 / (t(2) - t(1))) / N; % 频率向量
        plot(axes_freq, f(1:N/2), abs(Y(1:N/2)) * 2 / N);
        title(axes_freq, '频域频谱');
        xlabel(axes_freq, '频率 (Hz)');
        ylabel(axes_freq, '幅值');

        % 复频域分析
        s = logspace(-1, 1, 100); % 拉普拉斯变换的复频域点
        H = 1 ./ (s + 1); % 示例传递函数
        plot(axes_laplace, real(s), imag(H));
        title(axes_laplace, '复频域分析');
        xlabel(axes_laplace, '实部');
        ylabel(axes_laplace, '虚部');
    end
end
