纯滞后系统的Smith控制算法

Smith预估控制算法(Smith Predictor Control Algorithm) 是一种常用于解决纯滞后系统控制问题的方法。该算法通过引入一个模型预测来补偿系统中的滞后,从而改善系统的动态性能。

1. 纯滞后系统的特点

纯滞后系统是指系统的输出滞后于输入的一个特定时间段,而滞后时间是固定的且无法消除。典型的纯滞后系统传递函数可以表示为:

2. Smith Predictor的工作原理

Smith Predictor 是为了解决滞后系统的动态响应问题,基于系统模型对滞后的补偿。它通过建立一个 模型预测实际系统输出 的对比模型来进行控制调整。

工作原理
  1. 系统建模:假设有一个纯滞后系统 G(s)G(s)G(s),可以对其进行建模。Smith Predictor 采用该模型来预测系统的未来行为。
  2. 预测滞后:通过系统模型的计算,Smith Predictor 在没有滞后的情况下,预测系统在未来时刻的行为。
  3. 计算控制量:控制器根据预测的系统输出(不含滞后)和设定点之间的误差来计算控制信号,从而提前补偿系统的滞后。
控制结构

Smith Predictor 控制结构包括两部分:

  • 模型部分:包括对滞后系统的模型。该模型估计了系统的输出,但不包含滞后时间。
  • 反馈部分:控制器基于预测输出和实际输出的误差来调整控制信号。

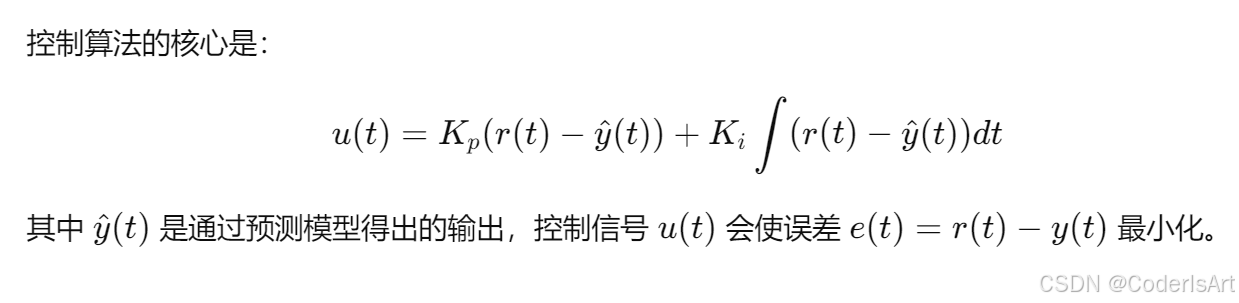

具体来说,Smith Predictor 的结构如下:

  • 给定值 r(t)r(t)r(t):期望的输出值。
  • 系统输出 y(t)y(t)y(t):实际输出值。
  • 预测模型 G^(s)\hat{G}(s)G^(s):系统的模型,不考虑滞后部分。

3. Smith Predictor的离散化控制算法

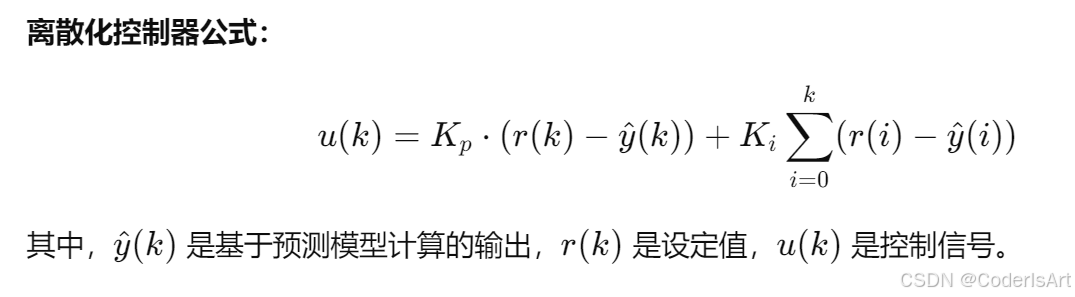

Smith Predictor 在实际应用中往往需要对控制器进行离散化,特别是在数字控制系统中。对于离散时间控制系统,Smith Predictor 的离散化版本如下:

假设离散系统的采样周期为 TTT,系统的传递函数为 G(z)G(z)G(z),并且滞后时间为 LLL 步。我们有以下步骤来实现离散化的 Smith Predictor 控制器。

离散化步骤
  1. 建模与预测
    • 假设一个离散时间系统模型 G(z)G(z)G(z),通过离散化将模型转化为适合离散计算的形式。
  2. 预测模型的计算
    • 使用离散模型预测未来的输出(不含滞后),即 y^(k+L)\hat{y}(k+L)y^​(k+L)。
  3. 计算误差
    • 计算设定值与预测输出之间的误差 e(k)=r(k)−y^(k)e(k) = r(k) - \hat{y}(k)e(k)=r(k)−y^​(k)。
  4. 控制输出计算
    • 使用控制算法(如比例-积分控制器)来根据误差计算控制信号 u(k)u(k)u(k),并将其应用到系统中。

4. Smith Predictor 控制器的优势

  • 补偿滞后:通过使用系统的模型进行预测,Smith Predictor 可以有效地补偿系统中的滞后,从而提高系统的响应速度和精度。
  • 提高动态性能:减少了滞后对系统动态响应的影响,减少了超调和振荡现象。
  • 较好的稳定性:通过提前预测系统行为,控制器可以避免因滞后造成的误差积累,提高系统的稳定性。

5. Smith Predictor 控制器的局限性

尽管 Smith Predictor 能有效地补偿滞后并提高控制性能,但也存在一些局限性:

  • 依赖精确的模型:Smith Predictor 依赖于系统的精确模型,若模型不准确,控制效果可能会下降。
  • 对扰动敏感:如果系统受到外部扰动或系统的参数变化,可能需要重新建模,以确保预测准确。
  • 不适用于非线性系统:虽然 Smith Predictor 对线性系统效果良好,但对于非线性系统,其效果较差。
  • 计算复杂度:模型预测和误差计算可能增加系统的计算负担,特别是对于复杂系统。

6. C++实现一个基本的Smith Predictor

下面是一个简化的离散时间 Smith Predictor 控制器的实现:

#include <iostream>
#include <vector>

class SmithPredictor {
private:
    double Kp;           // 比例增益
    double Ki;           // 积分增益
    int L;               // 滞后时间步数
    std::vector<double> model_output;  // 预测模型的输出
    std::vector<double> actual_output; // 实际系统的输出

public:
    // 构造函数
    SmithPredictor(double Kp, double Ki, int L)
        : Kp(Kp), Ki(Ki), L(L) {
        model_output.resize(L + 1, 0.0);
        actual_output.resize(L + 1, 0.0);
    }

    // 更新控制信号
    double compute(double setpoint, double output) {
        // 预测模型的输出(简单模型)
        model_output[0] = setpoint;

        // 计算误差
        double error = setpoint - model_output[L];

        // 控制器输出
        double control_signal = Kp * error + Ki * error;

        // 更新实际输出
        actual_output[0] = output;

        // 模型预测
        for (int i = L; i > 0; --i) {
            model_output[i] = model_output[i - 1];
        }

        return control_signal;
    }
};

int main() {
    double Kp = 1.0;
    double Ki = 0.1;
    int L = 2;  // 滞后时间为2步

    // 创建Smith Predictor控制器
    SmithPredictor controller(Kp, Ki, L);

    double setpoint = 1.0;  // 设定值
    double output = 0.0;    // 初始输出值

    for (int k = 0; k < 50; ++k) {
        double control_signal = controller.compute(setpoint, output);

        // 模拟系统响应
        output = 0.8 * output + 0.2 * control_signal;

        std::cout << "Step: " << k << ", Control Signal: " << control_signal << ", Output: " << output << std::endl;
    }

    return 0;
}

7. 总结

Smith Predictor 是一种有效的控制方法,特别适用于具有纯滞后特性的系统。通过预测滞后前的系统响应,Smith Predictor 能够提前补偿滞后的影响,从而提高系统的动态性能、响应速度和稳定性。然而,该方法的效果依赖于系统模型的准确性,且计算复杂度相对较高。
