Ethercat主站通过读写邮箱数据SM通道

实现非周期性数据通信。

  1. 邮箱数据定义

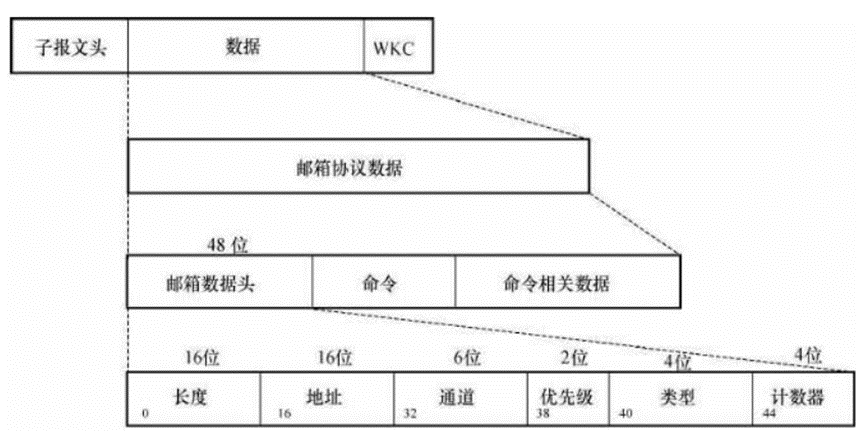

邮箱数据单元结构

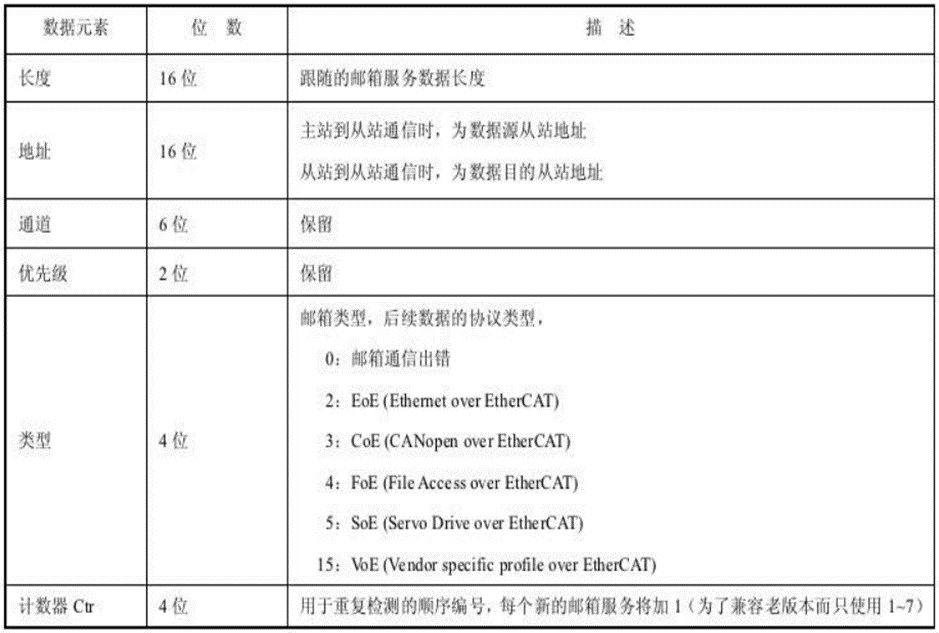

邮箱数据头各字段含义如下表

  1. 非周期性邮箱数据通信

EtherCAT协议中非周期性数据通信称为邮箱数据通信，它可以双向进行---主站到从站和从站到主站。它支持全双工，两个方向独立通信和多用户协议。邮箱通信数据头中包括一个地址域，使主站可以重寄邮箱数据。邮箱数据通信是实现参数交换的标准方式，如果需要配置周期性过程数
