基于 RFSOC VU9P 的 FPGA 的基带信号处理板(RF47DR-VU9P-V10)

 1、简介

RF47DR-VU9P是一款基于6U尺寸的,RFSOC 47DR+VU9P的大规模AD/DA处理板,实现8收8发ADDA,板内4组64/72/80bit 2400M DDR4,对外支持2个 QSFP28+ 100G光模块、1个SFP+ 10G光模块、1个触摸屏接口、1个DP显示接口、以及大量GPIO和RS422。

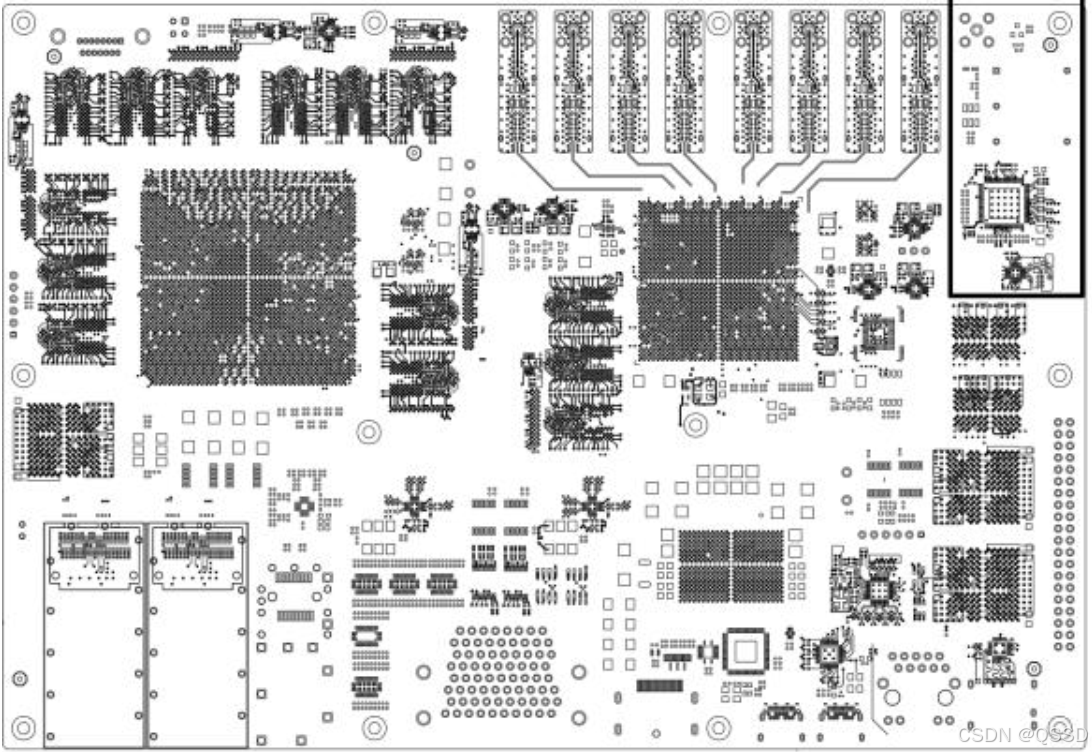

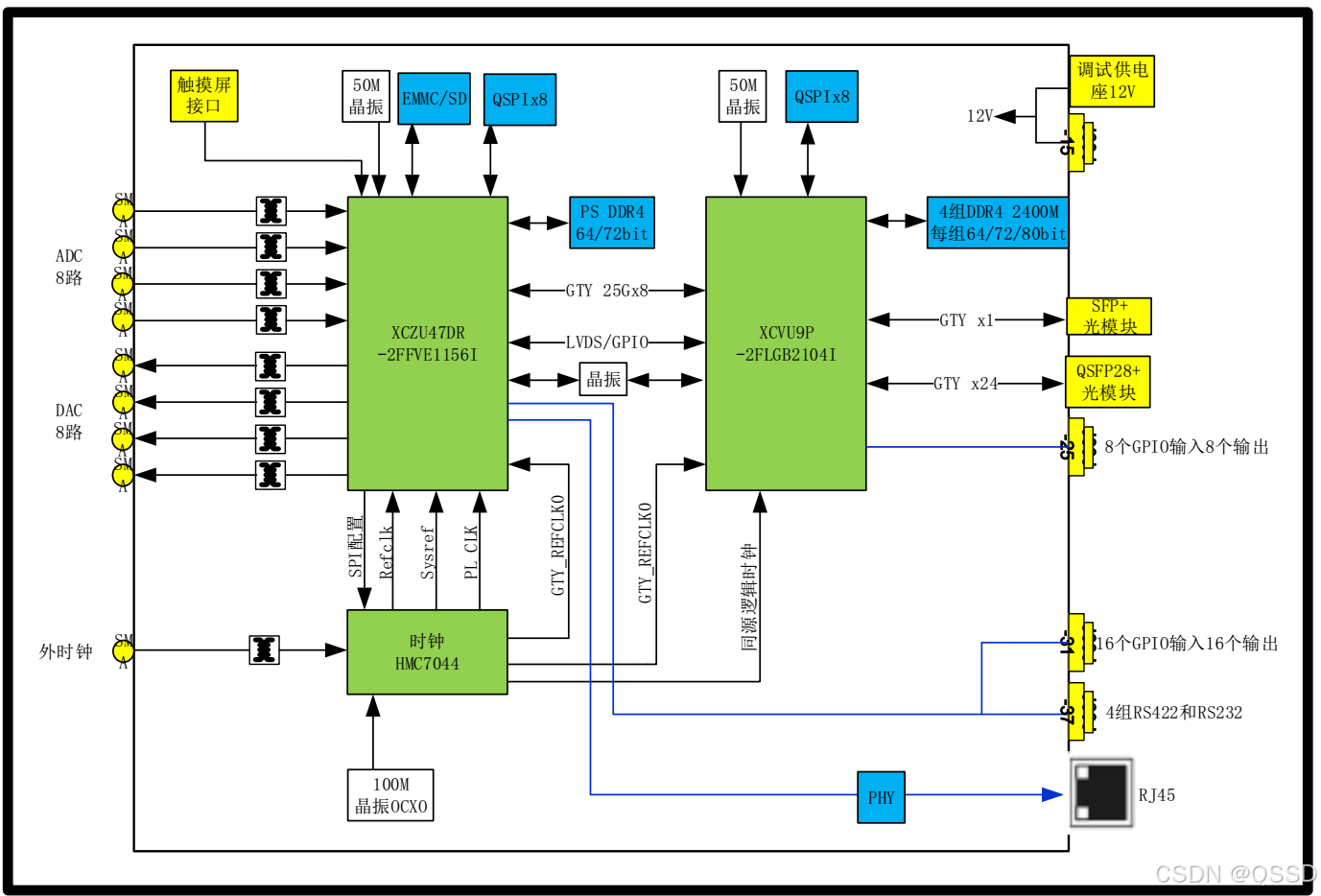

2、功能框图

3、技术指标

性能指标:

  •  8 路 ADC (47DR 14-bit、 5GSPS);
  • 8 路 DAC (47DR 14-bit 、10GSPS);
  • ADC 和 DAC 支持信号频段范围 200k~3G;

PS 性能:

  •  挂载 1 组 DDR4 接口, 4GB/8GB 容量, 64bit 2400MHz;
  •  1 路千兆网口(RJ45);
  • 1 个 SD 卡槽;
  • 1 个 16GB EMMC;
  • 2 路 UART;
  • 1 个 DP 接口;

PL 性能:

  • 2 个 4x GTY 与 VU9P 互联;
  •  对外 8 寸触摸屏接口;
  • 对外 J30J 上若干 GPIO和RS422;

VU9P性能

  • 4 组 64、72/80bit DDR4, 每组支持 4GB/8GB/16GB 容量;
  •  对外 2 个 100G QSFP28, 1 个 SFP+光模块;
  • 对外 J30J 上若干 GPIO和RS422;

物理与电气特征

  •  板卡尺寸:233.35 x 160mm
  •  板卡供电:6A 典型@+12V(±5%)

4、关注

www.qiangshengsd-bj.cn
